Глава 1

С чего все начиналось

Не многие, наверное, знают, что метрополитен в Санкт-Петербурге мог появиться еще в 1820-х гг. В 1814 г. российский император Александр I в качестве победителя Наполеона посетил Великобританию, где его принимали с большим почетом. В Лондоне императору представили наиболее выдающихся деятелей Англии, в числе которых оказался член Лондонского королевского общества, выдающийся ученый-энциклопедист и изобретатель Марк Изамбар Брюнель. В беседе с ученым Александр I коснулся проблемы сооружения в Санкт-Петербурге непрерывного сухопутного пути через Неву.

Брюнель с интересом взялся за осуществление этой идеи, и с ним заключили контракт на сооружение шоссейной переправы через Неву в Петербурге. Вначале он разработал проект постоянного деревянного многопролетного моста через Неву. Однако, размышляя о недолговечности такого сооружения из дерева, решился на другой вариант – сооружение кирпичного транспортного тоннеля под Невой. К 1819 г. Брюнель подготовил второй, тоннельный, проект, который в городских условиях еще нигде и никем в мире не применялся. Осознавая сложность строительства подобного тоннеля, Брюнель много времени потратил на проработку вопроса технологии его возведения, предложив для этого первый в мире проходческий щит. С помощью таких щитов предлагалось проложить два параллельных тоннеля, в ячейках каждого щита должны были работать 18 горных рабочих. Следуя за ними, каменщики выкладывали стены тоннелей кирпичом на цементном растворе. Началу реализации смелого проекта помешала извечная нехватка денежных средств и квалифицированных специалистов.

Марк Изамбар Брюнель.

С портрета Джеймса Норткота

О брюнелевском проекте вспомнили только после разрушительного наводнения 1824 г., когда по указанию императора прорабатывались варианты защиты Петербурга от волн и создания надежных транспортных путей. Работу Брюнеля поручили изучить новому ректору Института путей сообщения профессору П. Базену, который нашел, что проект вполне реален, а его технология строительства прогрессивна. Профессор даже внес ряд усовершенствований в конструкцию проходческого щита, после чего его одобрила Комиссия проектов и смет. Но в 1825 г. умирает Александр I, а его наследник Николай I технической новинкой не заинтересовался.

Лишившись поддержки скончавшегося императора, Брюнель перерабатывает чертежи применительно к Темзе. Применив свой щит, он в 1843 г. успешно построил первый в мире подводный тоннель, проложенный в мягкой почве, шириной 11, а высотой 6 м. Поначалу он использовался как пешеходный, но в 1869 г., при продлении первого участка метро, там пустили поезда. Так в лондонском метрополитене появился самый старый участок, который построили еще до его открытия.

Вообще история метрополитена начинается с 1846 г., когда лондонский адвокат Чарльз Пирсон представил Королевской комиссии по делам столичных железных дорог проект нового вида транспорта – подземной железной дороги. Но правительство не торопилось финансировать проект, к тому же было много сомневающихся, что англичане полезут под землю для поездок в дымной каменной трубе.

Только в 1855 г. специальным парламентским актом утверждается строительство подземной железной дороги, которая должна была связать Паддингтонский железнодорожный вокзал со станцией «Фаррингдон» и проходить через вокзал Кингс-Кросс. Но лишь в январе 1860 г., со значительным опозданием, вызванным денежными затруднениями, компания «Метрополитен рейлуэй» начала копать первый тоннель на Истон Сквер. Тогда же и возникло слово «метрополитен», или «метро», – по названию компании, занимавшейся прокладкой подземной железной дороги.

10 января 1863 г. на открытие первой линии протяженностью 6322 м с семью станциями собрался чуть ли не весь город. В торжественной обстановке самый первый в мире метрополитен открыл принц Уэльский, впоследствии король Великобритании Эдуард VII, он же и стал первым человеком, воспользовавшимся услугами этого транспорта.

В первый же день работы наплыв пассажиров оказался таким, что в 11 часов утра закрылась билетная касса на центральной станции «Кингс-Кросс», которая стала работать только на выход. С 8 утра до 6 вечера поезда метрополитена перевезли около 25 тыс. пассажиров. В вагонах имелось газовое освещение, достаточно яркое для того, чтобы можно было читать.

В составе поезда было четыре вагона, их тянул локомотив, наполняя туннель дымом и паром. Вследствие недостаточной вентиляции зачастую на станциях становилось трудно дышать из-за паровозного дыма. Несмотря на это, метрополитен стал очень популярен, так как оказался самым быстрым видом транспорта в городе: поездка в один конец занимала всего 33 минуты. Только в 1896 г. лондонский метрополитен перевели на электрическую тягу.

В конце 1860-х гг. метрополитен появился в Нью-Йорке. Однако в погоне за прибылью его построили над землей на эстакадах, чрезвычайно обезобразивших город. Позднее появилось метро и в других городах Европы и Америки. К Всемирной промышленной выставке 1900 г. соорудили первую линию в Париже. Пассажиры сразу по достоинству оценили преимущества подземного транспорта в условиях бурно растущих больших городов. К тому же метро оказалось более безопасно для пассажиров, а скорость передвижения в подземке значительно выше, чем на любом виде наземного транспорта.

Санкт-Петербург давно нуждался в скоростной подземной дороге в связи с бурным ростом населения. Первым проявило инициативу Правление Балтийской железной дороги, которое в 1889 г. предложило проект наземной внутригородской магистрали, соединявшей все вокзалы Петербурга. Трассу предполагалось проложить по эстакадам вдоль Обводного канала, Лиговской улицы, мимо Таврического сада и далее на правый берег Невы к Финляндскому вокзалу.

Этим проектом было положено начало многочисленным предложениям и разработкам, поступавшим не только от организаций, но и от частных лиц. В большинстве проектов городская железная дорога предназначалась прежде всего для соединения всех вокзалов единой линией, а также для разгрузки центра города от уличного транспорта. Почти все разработки предусматривали строительство надземных линий на эстакадах, широко применявшихся в те годы во многих городах мира, с использованием трасс петербургских каналов.

Одним из первых свой проект предложил статский советник Рафаэль Фридольф фон Гартман (Хартман), именовавший себя камер-юнкером, чтобы подчеркнуть близость к Императорскому двору. Он снискал славу весьма предприимчивого человека, так, в 1877 г. ему удалось пробить разрешение на организацию Общества Финляндского легкого пароходства, до этого городские власти Петербурга считали, что «маломерные суда, курсирующие по рекам и каналам города, будут мешать многочисленным дровяным баржам, рыбным садкам и портомойным плотам». В 1876 г. Гартман организует фирму по курсированию спальных вагонов между Петербургом и Гельсингфорсом, в 1888 г. учреждает акционерное общество Сибирских железных дорог, в 1890 г. получает право постройки зубчато-колесной дороги от Бахчисарая до Ялты, в 1895 г. организует трамвайное движение в Нижнем Новгороде, в 1897 г. – в Севастополе.

В 1893 г. Гартман предложил засыпать Екатерининский (ныне – Грибоедова) канал и проложить по руслу скоростную железную дорогу на сводах, с главной станцией на месте Банковского моста, соединяя Балтийский, Варшавский и Николаевский (ныне – Московский) вокзалы. В том же году действительный статский советник гласный Городской думы барон Федор Родригович Бистром предложил изменения в этом проекте, которые заключались в новой дополнительной линии по Екатерининскому каналу. Однако Городская дума не поддержала эту идею как требующую «разгрома центральной части города и уничтожения векового ценного сооружения».

В 1893 г. на собрании инженеров путей сообщения инженер Я.К. Ганнеман выступил с проектом металлического тоннеля под Невой взамен проектируемого Троицкого моста. Остов тоннеля в виде круглого цилиндра предполагалось собирать из отдельных колец длиною в аршин, состоящих из 12 одинаковых звеньев, и чуть меньшего 13-го, являющегося «ключом». Для уплотнения стыков и для водонепроницаемости вставлялись тонкие прокладки из дерева, пропитанного смолой.

Для постройки тоннеля Ганнеман предлагал использовать специальный стальной щит, сзади которого устраивались гидравлические прессы. Этот агрегат напоминал детище выдающегося английского инженера Брюнеля, с помощью которого в 1841 г. построили тоннель под Темзой в Лондоне, а затем под Сеной в Париже и под Шпрее в Берлине.

Общая длина тоннеля составляла более полутора верст (1750 м), вход в него предполагалось расположить в углу Марсова поля – возле Михайловского моста, а выход – в Александровском парке. Внутри тоннель предполагалось сделать трехэтажным. Верхний полностью отводился для пешеходного движения, средний – для конных экипажей и велосипедов, а нижний – для канатной дороги, приводимой в движение электродвигателем. При этом для пешеходов предлагался движущийся тротуар, прообраз современных траволаторов.

Для обеспечения работы канатной дороги Ганнеман планировал построить электроподстанцию в Александровском парке. Она обеспечила бы освещение и вентиляцию в тоннеле, а также выкачивание сточной воды, для чего предусматривались специальные трубы вдоль тоннеля.

Ганнеман считал, что канатная дорога заменит собой менее удобную конно-железную, поскольку она будет иметь скорость до 25 верст в час, в то время как лошади тащили вагоны чуть ли не в три раза медленнее. И наконец, по его расчетам, стоимость будущего моста через Неву исчислялась в 5 млн рублей, в то время как тоннель обошелся бы на один миллион дешевле, даже при устройстве в нем движущихся тротуаров.

Современники высоко оценили проект Ганнемана как «грандиозный по размерам и остроумный по замыслу», однако власти выбрали традиционный способ переправы, и в 1903 г. открылся существующий и поныне Троицкий мост.

Спустя два года Я. Ганнеман представил на рассмотрение проект частичной засыпки Екатерининского канала, чтобы по его руслу провести линию электрического трамвая, но и этот проект как «не разработанный в техническом отношении» также отвергли.

Особое место в истории Петербургского метрополитена занимают работы гражданского инженера Петра Ивановича Балинского. В 1898 г. он, пользуясь поддержкой министра внутренних дел И. Горемыкина, представил свой проект подземного метрополитена, который был отклонен по причине отсутствия финансовой поддержки. Тогда Балинский отправился в Англию, где сумел договориться об авансе в 25 млн рублей, но вскоре министра Горемыкина сняли с поста и снова отклонили проект.

В 1901 г. Балинский вместе с американским инженером Марри А. Вернером подготовил проект «внеуличной электрической железной дороги большой скорости». Он предлагал соединить все столичные вокзалы особой дорогой, устроенной на насыпях и эстакадах на высоте от 5 до 10 м над уровнем улиц. На всем пути метрополитена предполагалось соорудить небольшие станции, а для подъема на них пассажиров построить лифты и крытые металлические лестницы.

П.И. Балинский

Проектом инженера Балинского предусматривалось строительство большой внешней и трех малых внутренних кольцевых линий, а также трех ответвлений: к Новому порту, на остров Голодай (Декабристов) и к Пороховым заводам.

На месте Обуховской больницы на Загородном проспекте предполагалось построить уникальный трехэтажный Центральный вокзал, к которому примыкало Большое кольцо. Его трасса проходила вдоль Фонтанки, по Забалканскому (Московскому) проспекту, пересекала Сенную площадь, а затем, пройдя по набережным Екатерининского, Крюкова и Новоадмиралтейского каналов и реки Мойки, по узкому железнодорожному пути над Невой попадала на 12-ю линию Васильевского острова. Далее трасса Большого кольца пересекала Петербургскую сторону, Крестовский и Каменный острова, Новую Деревню, Выборгскую сторону, Полюстрово, Большую и Малую Охту, по мосту в районе Александро-Невской лавры возвращалась на левый берег Невы, а затем по эстакаде над Обводным каналом доходила до Центрального вокзала.

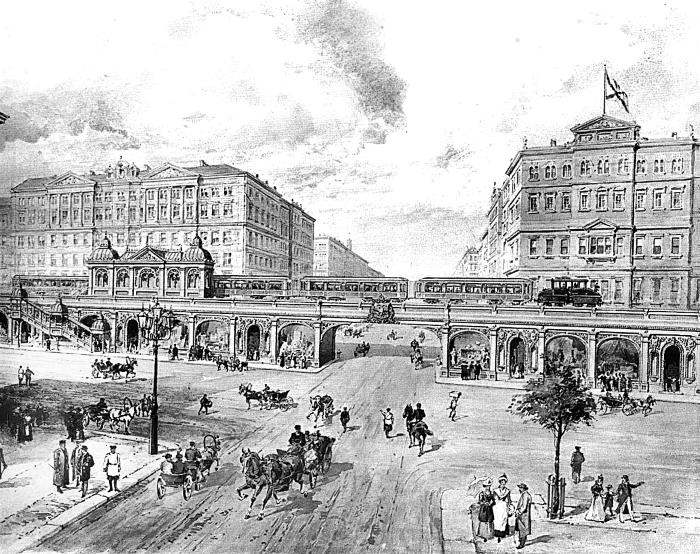

Проект метро П.И. Балинского

Первое внутреннее кольцо тянулось от Лиговской улицы по Суворовскому проспекту, вдоль Летнего сада и в районе Поцелуева моста соединялось с внешним кольцом. Второе внутреннее кольцо планировалось провести по Васильевскому острову, а третье – по Петербургской стороне.

Длина всей дороги составляла 102 км (95,5 версты). Для перехода через Неву и другие водные преграды предлагалось построить 11 мостов, произвести засыпку некоторых низменных частей Петербурга (Смоленское поле, Гавань и др.) для ослабления действия наводнений.

Проект предусматривал движение на электрической тяге, с интервалом между поездами 2,5 минуты и скоростью движения до 70 верст (75 км) в час. Строительные работы оценивались в 190 млн рублей, но уже в первый год работы чистый доход мог составить 2,5 млн рублей. При этом под эстакадами планировалось устройство складов и магазинов, увеличивающих прибыль.

Этот проект нашел себе много сторонников, но Городская дума отклонила его, сочтя «убыточным для жителей столичного города». Кроме того, проведение скоростной дороги по территории исторических районов Санкт-Петербурга на уровне второго и третьего этажей жилых зданий не только затемнило бы улицы и жилые помещения в домах, но и ухудшило бы условия проживания в них горожан. К тому же невыносимый грохот и шум от непрерывного движения пассажирских поездов в непосредственной близости к жилым строениям мог привести к их преждевременному разрушению от постоянного сотрясения.

В 1902 г. Балинский вместе с инженером Транссиба Евгением Карловичем Кнорре представил проект строительства метрополитена в Москве. Его презентация состоялась в большом зале Московской городской думы. Авторы украсили стены зала картинами популярного художника Николая Каразина, представлявших футуристические виды Москвы с уже построенным метрополитеном. Авторы проекта предлагали проложить 67 км путей на эстакадах и 16 км в тоннелях, сметная стоимость проекта составила 155 млн рублей.

В объяснительной записке Балинский писал: «В наше тяжелое время невозможно заставлять бедного и среднего обывателя тратить на одни только передвижения в течение суток столько времени… И вот этому-то классу и должно прийти на помощь метро, и помощь эту можно оказать только постройкой железных дорог большой скорости, так как отсутствие удобных и быстрых средств сообщения окраин с центром поглощает все сбережения у этого неимущего класса».

Это предложение встретило ожесточенное сопротивление. Балинского и Кнорре даже прозвали аферистами, поскольку высказывалось предположение, что инженеры вовсе и не собираются строить железную дорогу, а хотят таким образом получить крупную сумму денег и скрыться. Дума постановила: «Господину Балинскому в его домогательствах отказать».

Русские инженеры думали не только о подземном, но и о надземном метро. В 1900 г. инженер-изобретатель Ипполит Владимирович Романов подготовил проект монорельсовой дороги, после чего подал прошение на имя императрицы Марии Федоровны, чтобы та дала разрешение построить опытную трассу монорельса в Гатчине на Дворцовой площади, рядом с дворцовой электростанцией. В мае разрешение было получено, и началось строительство первой в России электрифицированной монорельсовой дороги. Длина двухпутной трассы составляла всего 200 м, вагоны на конечных остановках разворачивались на петле, подобно трамваю. В июне провели испытания, которые прошли успешно, и Романов создал новый проект – кольцевой подвесной дороги вокруг Петербурга. Трудно сказать почему, но такая дорога не появилась, а ведь монорельс оказался бы просто незаменимым в условиях наводнений.

Директор-распорядитель товарищества «Железобетон» инженер Рязанско-Уральской железной дороги Генрих Антонович Гиршсон в 1901 г. предложил проложить под Невским проспектом двухпутный тоннель для скоростного электрического транспорта, считая, что железные эстакады или каменные виадуки несовместимы с архитектурой лучшей улицы столицы.

Инженерные сооружения, простроенные по проектам Г.А. Гиршона, сохранились в Петербурге до нашего времени. Это здание паровой мельницы акционерного общества Санкт-Петербургских товарных складов, холодильников и элеваторов на проспекте Обуховской Обороны, Большой Ильинский мост через реку Охту, железобетонный навес на Каменном острове, изготовленный специально для Международной строительно-художественной выставки, проводившейся летом 1908 г. на набережной Большой Невки.

Под Невским проспектом Гиршсон планировал построить девять станций: «Дворцовая площадь», «Адмиралтейский проспект», «Большая Морская», «Казанская площадь», «Гостиный двор», «Екатерининский сквер», «Литейный проспект», «Николаевская улица», «Знаменская площадь» и «Лиговка». У Адмиралтейства и Московского вокзала метрополитен выходил на поверхность и вливался в общую сеть городских наземных дорог. По проекту станции отделывались белой изразцовой плиткой, освещались электрическими лампами, оборудовались скамейками для ожидающих пассажиров и маршрутными указателями; над входами возводились стеклянные павильоны с уходящими вниз винтовыми лестницами.

Проходку тоннеля под Фонтанкой, Екатерининским каналом и Мойкой предлагалось осуществить под давлением при помощи проходческого механизированного щита Брюнеля. Чтобы дно этих протоков не прорвалось от давления сжатого воздуха, Гиршсон предложил его забетонировать над трассой тоннеля.

Но и этот проект не нашел поддержки, и Гиршсон, убедившись в неготовности города к подземному метро под Невским проспектом, вновь вернулся к идее соединить все городские вокзалы надземной линией метро, начинавшейся от вокзалов Балтийской и Варшавской железных дорог и далее проходящей по Измайловскому проспекту и реке Фонтанке. В районе Юсуповского сада начинался подземный участок с выходом на мост через Неву. Далее линия по эстакадам проходила по Петербургской стороне вдоль Каменноостровского проспекта, по мосту через Большую Невку и по Флюгову переулку (ныне – Кантемировская ул.) до соединения с Финляндской железной дорогой.

Несколько интересных предложений подготовили инженеры путей сообщения. Автор проекта Московской окружной железной дороги Петр Иванович Рашевский в 1901 г. предложил построить две наземные линии метрополитена, которые связали бы центр города и вокзалы. Одна соединяла Сестрорецкую железную дорогу с Балтийской, другая – Николаевскую железную дорогу с Финляндской через Малую и Большую Охту и Полюстрово.

В том же году Владимир Николаевич Печковский подготовил проект комбинированной подземно-наземной трассы, соединяющей центральный («дачный») вокзал на Невском проспекте у Казанского собора с Балтийским и Варшавским вокзалами. А в 1902 г. Сергей Николаевич Кульжинский предложил связать все вокзалы надземной линией, идущей вдоль Обводного канала и Лиговского проспекта. Александр Александрович Лешерн фон Герцфельд ходатайствовал о проведении через центр города надземной электрической железной дороги. Все эти проекты так и остались на бумаге.

В 1906–1907 гг. появились предложения о засыпке Екатерининского канала и организации по нему скоростной железной дороги. В 1907 г. предприниматель и журналист Иероним Павлович Табурно проектировал скоростную дорогу на эстакадах над каналом. Проект скоростной дороги по Екатерининскому каналу и реке Таракановке до Нарвских ворот разработали бельгийские инженеры И. Гюле и П.-Ф. Лево, инженер путей сообщения В.Н. Беляев, техник М.П. Мульханов и предприниматель Г.Т. Полипов.

В 1909 г. Комиссия по выработке мероприятий для улучшения условий движения на казенных железных дорогах Санкт-Петербургского узла под председательством главного инспектора Министерства путей сообщения А.Н. Горчакова рассмотрела перспективы развития Петербургского железнодорожного узла и строительства нескольких надземных линий городских дорог с небольшими тоннелями под Невским проспектом. Комиссия, обобщив многие прежние разработки, предложила прокладку трех линий метрополитена. Первую линию планировалось вести по Обводному каналу, Лиговскому проспекту, мимо Таврического сада к Финляндскому вокзалу, вторую – от Балтийского вокзала по Лермонтовскому проспекту, по Екатерининскому каналу через Летний Сад, Петербургскую сторону и Аптекарский остров к Лесному, третью линию – через Васильевский остров, Ждановскую набережную, Елагин и Аптекарский острова к Сестрорецкой железной дороге. Для организации движения поездов предполагалось использовать энергию гидроэлектростанций на реках Волхов, Вуокса и Нарва, которые также планировалось построить. Однако этот проект не нашел поддержки в Городской думе, после продолжительных оживленных дискуссий его отклонили.

В 1912 г. инженер путей сообщения Федор Егорович Енакиев в своей книге «Задачи преобразования Петербурга» писал о недопустимости строительства эстакад и виадуков в центре города, так как они нанесли бы вред архитектурным ансамблям города, и предложил проложить подземный тоннель под Фонтанкой, улицами Жуковского и Итальянской, под Екатерининским каналом до Сенной площади и далее по Садовой улице, Вознесенскому проспекту к вокзалу СевероЗападных железных дорог. Проект не был реализован по причине своей дороговизны.

Всего до 1917 г. появилось 14 проектов метрополитена в нашем городе, среди них попадались и такие, которые в настоящее время покажутся просто наивными. Впрочем, ни один из проектов не выходил за пределы трассировки предполагаемых линий, давая лишь самое общее инженерное решение проблемы. Проектанты не опирались на серьезные геологические исследования, на точные данные глубокой разведки недр, которых в то время попросту не существовало.

Между тем к 1914 г. интенсивность движения в Петербурге и пригородах значительно увеличилась, стремительно росла численность населения, достигшая 2 118 500 человек. Городской голова Петербурга граф И.И. Толстой на одном из рабочих заседаний Думы 5 февраля 1914 г. обратил внимание гласных на сложившуюся в столице транспортную проблему, крайнюю перегруженность городских трамваев и предложил продумать вопрос о возможности прокладки линии метрополитена.

Гласные Городской думы дали добро на выделение из столичного бюджета 25 тыс. рублей на финансирование подготовки проекта подземной железной дороги, которая была поручена Управлению городских железных дорог при Городском общественном управлении, так как подразумевалось, что метрополитен после окончания строительства будет находиться в ведении этого Управления. Перед проектировщиками поставили следующие задачи: устройство линии под Невским проспектом, соединение северных и южных районов города, подвоз пассажиров к пригородным вокзалам.

Управление сформировало авторский коллектив из опытных компетентных специалистов: заведующего техническим отделом Управления городских железных дорог инженера-электрика Ю.К. Гринвальда, инженера путей сообщения П.П. Яблочкова, инженеров-электриков В.В. Желватых и В.Л. Лычковского. Руководителями проекта стали начальник Управления инженер А.Ф. Марков и его помощник, инженер-технолог А.Г. Кочан.

Несколько месяцев группа специалистов-трамвайщиков собирала сведения, анализировала существующее трамвайное движение, проводила топографическую съемку улиц. На основании собранных материалов проектировщики предложили два варианта направления подземных линий.

По первому варианту линия начиналась у Нарвской заставы, шла по засыпанной реке Тарановке, Обводному каналу, Звенигородской и Большой Московской улицам, далее в тоннелях под Владимирским и Невским проспектами, Большой Невой, Стрелкой Васильевского острова, Малой Невой, Кронверкским проспектом, через улицы Петроградской стороны, под Малой Невкой, через Каменный остров, под Большой Невкой к Сестрорецкому вокзалу и станцией «Ланская» Финляндской железной дороги. Второй вариант трассировки метрополитена предлагал две пересекающиеся линии: с севера на юг (от Нарвской заставы по набережной Обводного канала, Лермонтовскому проспекту, набережной реки Фонтанки, затем по прорытым тоннелям под Крюковым и Екатерининским каналами с выходом на Марсово поле, по Лебяжьей канавке, под Большой Невой, Кронверкским проспектом, по Сытнинской площади, Матвеевской, Широкой и Газовой улицам и далее к Ланской) и с востока на запад (от нынешнего Московского вокзала до Среднего проспекта Васильевского острова). Такая трассировка линий не только позволяла соединить все вокзалы, но и обеспечивала внутригородские перевозки. Линии метрополитена направлялись на городские окраины, что давало возможность начать их бурное развитие и застраивание.
