Capítulo 1
Utilización de materiales y útiles para encuadernación y acabados en reprografía
1. Introducción
Para la elaboración de un libro o un documento encuadernado o simplemente agrupado (grapado), son necesarios toda una serie de materiales, tales como los que se van a conocer en este primer capítulo del manual.
Dichos materiales deben ser manipulados y trabajados mediante una serie de útiles y de herramientas para que tomen forma y conseguir el producto de reprografía que se desea.
Valga este primer capítulo como introducción práctica a este manual, puesto que se van a analizar los elementos más prácticos del mismo, tales como son la materia prima (papel, cartón, plástico, etc.) y los útiles y herramientas (destornillador, precinto, pincel, etc.) que la trabajan.
Adentrarse en el universo de la encuadernación y de la reproducción de documentos (correcta definición de lo que es la reprografía) es hacerlo, se quiera o no, en el mundo de los libros. Por ello, se debe recordar la añeja definición de libro acuñada por la Real Academia de la Lengua Española, que es más que útil para iniciar este capítulo: “reunión de muchas hojas de papel, vitelas, etc., impresas de manera ordinaria, que se han cosido u encuadernado juntas con cubiertas de papel, cartón, pergamino u otra piel”.
2. Materiales: papel, cartón, plásticos, grapas, tornillos, anillas, colas y otros
En el campo de la reprografía, son distintos los materiales que toman parte en el habitual proceder de los trabajadores que se dedican a dicha actividad o arte gráfica, tales como el papel, el cartón, los plásticos, las grapas, los tornillos, las anillas y las colas, entre otros. A continuación, se va a describir cada unos de ellos.
2.1. El papel
Es la materia prima por excelencia en este ámbito industrial, por lo que se le debe prestar una especial atención.
Aunque brevemente, se deben al menos conocer los elementos que componen el papel, que son los siguientes:
1 La fibra: principal componente del papel, que puede ser de trapo (como lo era antes de la Revolución industrial), de madera, de algodón, de lino, etc., y que puede presentar mayor o menor dureza.
2 El encolante: elemento que da solidez a la hoja de papel y que permite la impresión a base de tintas sobre el mismo. Pueden ser los encolantes ácidos u neutros.
3 El relleno: lo componen una serie de elementos minerales que mejoran las condiciones de visibilidad del papel y abaratan su coste.
4 Los abrillantadores: serie de elementos químicos que absorben los rayos UV.
5 Los consolidantes: aquellos aglutinantes que ayudan a unir todos los elementos componentes del papel (gelatina, celulosa, etc.).
El papel se hizo a mano hasta bien entrado el siglo XIX, cuando la Revolución industrial trajo, entre otras innovaciones, la maquinaria necesaria que hizo que la mayoría de los artesanos del papel fuesen adoptando estas nuevas técnicas poco a poco.

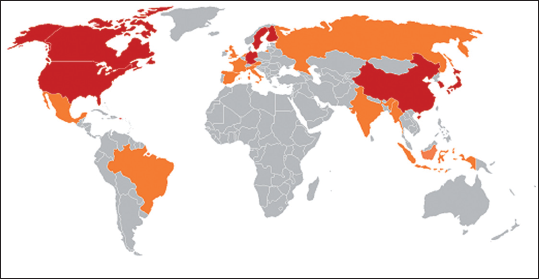

En el mapa pueden observarse en color los países principales productores de papel y cartón en el mundo, destacándose en color rojo los ocho países que producen más de diez millones de toneladas al año.
Sabía que...
Fue desde España donde comenzó a extenderse al resto de Occidente el conocimiento de esta materia prima, que llegó a nuestro país en torno al siglo X, procedente del continente asiático.
Sin pretender extenderse demasiado, se ha de saber que la mayor ventaja que la fabricación artesanal ofrecía se obtenía de cara a la posterior encuadernación de las hojas, puesto que el papel hecho a mano no se estira, como sí ocurre con el papel actual que, al llevar una tira de cinta transportadora, tiene una dirección buena y una mala, que hace que cuando se doble en esa dirección mala, este tienda a endurecerse (dificultando dicha operación), puesto que las fibras del papel toman la dirección de la cinta transportadora y, cuando se dobla en la dirección buena, este se estira.
Son muy pocos los artesanos del papel que hoy en día se siguen dedicando a la fabricación del papel de forma manual, mediante los conocidos como molinos traperos, pero aún quedan unos pocos, también en España.
Sabía que...
Se denominan traperos porque la principal materia prima que utilizaban para su fabricación eran trapos viejos.
Actualmente, la ISO (International Organization for Standarization) es la encargada de establecer las medidas tipo del papel, teniendo como referencia un pliego de papel de 1 metro cuadrado de superficie y que se reducen a la mitad de la referencia anterior de manera sucesiva:
1 Hoja base o de referencia: 1189 × 841 cm (1 m2).
2 594 × 841 cm.
3 594 × 420 cm.
4 297 × 420 cm.
5 297 × 210 cm.
6 148 × 210 cm.
Son las medidas habitualmente usadas en Europa, pero que, poco a poco, van extendiendo su uso al resto del mundo.
Sabía que...
Ya en el siglo II, en China, se fabricaba un producto con grandes semejanzas al papel, elaborado a base de bambú y otras plantas, cuyo uso se había extendido en el siglo IV a Persia y que, en el siglo VIII, la civilización islámica ya lo había incorporado a su amplio espectro cultural.
Lo que explica que, ya en el siglo IX, apareciesen los primeros molinos de papel en la Península Ibérica, puesto que esta formaba parte de dicha civilización islámica. Y de allí se extendió a Occidente.
Actividades
1. ¿Qué elementos componen el papel?
2. Realizar una búsqueda por Internet acerca de los países principales productores de cartón y de papel, también acerca de los países principales importadores de dichas materias primas.
Del mismo modo que se usan papeles de diferentes tamaños, también son diferentes los tipos de papel, siendo los más conocidos:
1 Absorbente: como su propio nombre indica, es un papel especial cuya principal característica es que, gracias a su superficie muy porosa, absorbe gran cantidad de líquidos con gran rapidez.
2 Alfa: usado sobre todo en ediciones de lujo, por su gran calidad. Se realiza a base de esparto. También es conocido como papel Xátiva.
Sabía que...
Fue en Xátiva (valenciano) o Játiva (castellano), donde apareció el primer molino de papel en la Península Ibérica, allá por el siglo IX de nuestra era.
1 Apergaminado: es conocido así porque su acabado lo hace asemejarse a un pergamino, efecto que se consigue gracias al tratamiento de su materia base mediante ácido sulfúrico. Es usado de forma indistinta, tanto para forrar libros como para ediciones especiales y de lujo.
2 Avitelado: no es un tipo de papel especial, pero se asemeja a la vitela.
Nota
Papel avitelado, con un dibujo del príncipe Baltasar Carlos de España, copia del que en su día hizo Velázquez y que antiguamente se atribuyó a Goya.
La vitela es el papel que, sobre todo durante la Edad media, tenía como principal materia prima la piel de los novillos o terneros.
1 Biblia: tipo de papel muy fino y se usa para libros de gran grosor, ayudando a reducir el mismo.
2 Coloreado: a este tipo de papel se le añaden pigmentos de color en la masa del papel o una vez fabricada la hoja.
3 Continuo: aquel fabricado en grandes bobinas o rollos.
4 Contracolado: se denomina así al tipo de papel fabricado de uniones entre diversos tipos de papel, sean o no del mismo tipo.
5 Cuché o estucado: el que en sus dos lados es recubierto por una capa de pasta de estuco. Tiene un aspecto barnizado y satinado.
Hoja de papel estucado o cuché
1 De barba: papel hecho a mano, aunque hoy en día también se usa para denominar a papeles con bordes rústicos.
Nota
Se denomina rústico porque el aspecto que da es el de un papel viejo, con los bordes carcomidos.
1 De China: fino y de fibra larga. Se importa desde China y aún se sigue realizando a base de bambú. Se utiliza cuando se quiere incluir una gran cantidad de impresión o de texto en la hoja. En algunas ocasiones, también se lo conoce como papel de India, puesto que allí también se produce.
2 De estraza: su tacto es muy áspero y es usado para envolver.
3 De seda: es muy fino, transparente y flexible. Recibe su nombre de la materia prima con la que se elabora.
4 Indiana: dedicado a las guardas, impreso por una sola cara y decorado normalmente con flores.
Definición
Guarda
Hoja de papel que se pega entre las tapas, entre estas y las demás hojas de los libros y antes de la primera y tras la última página de un libro. Se les da este nombre porque su principal objetivo es el de guardar o proteger el libro.
1 Japonés: solo se usa en ediciones de lujo. Es algo traslúcido y satinado. Es un tipo de papel muy liso y con gran rigidez. Es un papel muy caro y delicado (se puede romper con mucha facilidad al manipularlo).
Rollo de papel japonés
1 Kraft: es un papel de alto gramaje y de color pardo (verde, gris y miel). Se elabora a base de madera y resina y se fabrica de forma habitual en forma de rollo.
Nota
Kraft es una palabra alemana, cuyo significado es “fuerte”.
1 Mármol o pintado al baño: imita la decoración típica de los baños y es conocido también como papel pintado al agua. Utiliza una amplia combinación de colores y se usa en numerosas ocasiones para las guardas y para planos. También se conoce como papel peine, aunque, en ese caso concreto, la pintura se hace con un instrumento denominado peine (que es como el peine que se utiliza para el cabello, habitualmente de madera y cuyas púas son metálicas).
Definición
Plano
Parte exterior de la tapa de un libro.
1 Registro: papel muy pesado (de gran gramaje), que da gran consistencia a la tinta impresa sobre el mismo.
2 Secante: se usa para secar tintas y es muy absorbente.
3 Verjurado: se realiza a mano y se denomina así por las finas rayas longitudinales que presenta su superficie y que tienen su origen en el instrumento metálico (un tamiz) que se usa para su elaboración.
Definición
Tamiz
Instrumento que elimina las impurezas de la pasta de papel.
Actividades
3. Hacer un esquema con los tipos de papel que se pueden utilizar en reprografía, con sus características principales.
4. Realizar, en torno a los tipos de papel que se incluyen en el anterior apartado, una comparativa de precios, para saber cuáles son habitualmente los más caros y cuáles los más baratos.
Las guardas, hojas de papel que se pegan entre las tapas, entre estas y las demás hojas de los libros y antes de la primera y tras la última página de un libro, las hay también de diversos tipos:
1 Guarda blanca: suele ser la que habitualmente se coloca al principio y al final del libro y queda empastada a las tapas del libro.
2 Guarda encolada: también es llamada hoja de respeto y es aquella que suele ir suelta, en blanco, al principio y al final.
3 Guarda de color: guardas que suelen ir pintadas, ya sea al baño, al engrudo, etc.
Nota
Un papel pintado al engrudo es un papel jaspeado con colores.
Aplicación práctica
Felipe, trabajador de la imprenta Gades Press, recibe a un cliente que desea encuadernar un libro de gran tamaño.
El cliente pregunta a Felipe acerca del tipo de papel adecuado para dicha encuadernación. Teniendo en cuenta que se trata de más de cinco mil copias y que desea que el grosor sea el menor posible, ¿qué papel deberá recomendar Felipe al cliente?
SOLUCIÓN
Felipe recomendará al cliente la hoja de papel tipo biblia, cuyo grosor es muy reducido, permitiendo incluir una ingente cantidad de hojas en mucho menos grosor del que habitualmente estas suelen ocupar en una encuadernación estándar.
2.2. El cartón
El cartón es la materia prima habitual para las tapas de los libros y se fabrica a partir de desechos de papel, que dan lugar a una pasta que forma la materia prima del cartón. Esta pasta se prensa y se divide en hojas, cuyo gramaje suele ser de unos 250 g/m2.
Existen diversos tipos de cartón de entre los utilizados para la encuadernación y pueden clasificarse a partir de su modo de elaboración:
1 El cartón combinado: se elabora mediante la superposición de hojas finas. Es un tipo de cartón de color gris y es el que se usa de forma más habitual.
2 El cartón compacto: se elabora a partir de una sola capa de fibra y puede estar forrado a ambos lados. Este es mucho más caro y su aspecto es más atractivo.
También se puede clasificar el cartón dependiendo de la calidad del mismo:
1 De primera calidad: solo empleado para libros de ediciones de lujo o especiales. Suele presentarse bien satinado y, por ende, con mayor resistencia y dureza.
2 De segunda: es mucho menos vistoso y más frágil y es el más utilizado.
El tamaño de cartón más habitual es el de 75 × 105 cm, puesto que la hoja de papel suele medir 70 × 100 cm, dando unos cinco centímetros de margen. Es de color gris.
El cartón gris es el más usado en las operaciones de reprografía.
2.3. Los plásticos
Los plásticos que se incluyen normalmente en los libros son materiales de uso únicamente dentro del ámbito de la reprografía.
Suelen ser de colores y hacen las veces de protector de la portada del documento encuadernado, dado que este carece de las tapas duras habituales de un libro, las cuales suelen ser ambas de cartón.
Nota
En el caso de los documentos encuadernados a modo de encuadernación de espiral, tan solo llevan un cartón en la parte trasera, si es que lo llevan, ya que no siempre es así.
A pesar de ser de colores, habitualmente suelen dejar transparentar la primera hoja de papel del documento encuadernado, que habitualmente es la portada del trabajo o del susodicho documento.
De igual modo, los plásticos también son otra forma de llamar a aquellos materiales de trabajo en la reprografía conocidos como fundas de folios, que suelen ser un poco mayores que la hoja de papel y que, como si fueran un envase, recubren el papel por completo menos por su parte superior, por donde suelen extraerse. También los hay preparados para introducirle por su lado izquierdo anillas.
