Фасадные работы и требования к внешнему виду зданий: семь раз отмерь – один заплати

ВВЕДЕНИЕ

Из всех видов работ в строительстве, фасадные – самые важные, потому что именно архитектура и фасады зданий больше всего влияют на окружающее пространство, настроение людей. Фасад – это то, на что люди больше всего обращают внимание ежедневно. Они никогда не подумают про инженерные сети, или оборудование и прочее – этого всего просто не видно. Видно только фасад. Поэтому фасадные работы – основной предмет, рассматриваемый в данной книге. Фасады зданий = это “фундаментальная” культура, выраженная в отношении к архитектуре.

Из практики любой представитель подрядной организации знает, что заказчики, особенно не профессиональные (не строители, или не имеющие собственной службы технического надзора), пытаются склонить первых к нарушению общего правильного процесса создания объекта, его реконструкции или ремонта. Зачастую просьбы заказчиков и вовсе являются опасными и для окружающих, и для них самих. Можно понять их желание сэкономить. Но эта экономия, зачастую уводит заказчиков в такие дебри, что они обращаются к людям, которые готовы выполнить что угодно и как угодно, за более-менее скромную сумму, не задаваясь лишними вопросами – лишь бы было что и куда лепить, и чтобы за это платили.

Проблема эта часто вытекает из отсутствия чуть более глубоких представлений о предмете, которым люди пытаются заниматься. Поэтому эта книга – попытка показать важность соблюдения всех процедур на примере фасадных работ, на каждом этапе. Ибо повторять одно и тоже десятки раз надоедает – проще один раз описать и дать прочесть.

Данная книга в основана как на законодательстве, нормативных документах, так и на личном опыте, с которым мне лично, либо моим коллегам, пришлось столкнуться в практической деятельности в строительстве.

В книге рассматриваются три основных категории фасадов: навесные фентилируемые с декоративным слоем, штукатурные с утеплителем и светопрозрачные.

В общем данная книга должна быть интересна:

Собственникам зданий, которые хотят улучшить внешний вид зданий или состояние теплоизоляции наружных стен;

Представителям подрядных организаций, выполняющим фасадные работы без глубокого понимания вопроса или бригадам;

Людям, интересующимся перспективами развития градостроительства и городской архитектуры;

Всем, кто тратит деньги и время на фасадные работы.

1. ПРАВИЛА ИСПОЛЬЗОВАНИЯ НОРМАТИВНОЙ ДОКУМЕНТАЦИИ

В данной книге приведено множество ссылок на нормативно-техническую документацию и законодательство по состоянию на январь 2024 года, и которые имеют особенность периодически обновляться.

Поэтому при использовании приведённой здесь информации, всегда проверяйте действие ссылочных документов в информационных системах федеральных, региональных и местных органов исполнительной власти. Учитывайте возможные различия в нормативных документах разных регионов и отдельных населённых пунктов.

При пользовании стандартами или сводами правил и т.п. целесообразно проверять действие ссылочных стандартов в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

Это же касается всех правовых актов – проверяйте их действие в конкретный момент, на конкретной территории (субъекте России), проверяйте область применения и исключения.

2. НЕОТВРАТИМОСТЬ ПРОЕКТИРОВАНИЯ ПРИ ИЗМЕНЕНИИ ИЛИ ОБНОВЛЕНИИ ФАСАДА

Индивидуального жилищного строительства данный вопрос касается в меньшей степени, поскольку к подобным объектам предъявляется меньше требований со стороны контролирующих органов. Частное жильё и его состояние – это прежде всего забота хозяина, его личные представления об архитектуре и о теплопроводности стен…

А вот вся остальная застройка в городской черте находится под пристальным вниманием не только госстройнадзора, с точки зрения безопасности возводимых сооружений для людей, но также зачастую органов местной исполнительной власти, которая понимает влияние архитектуры на все стороны общественного развития, и в итоге на свое же собственное будущее.

Например, в Красноярске, есть целый архитектурно-художественный регламент улиц и общественных пространств города, который регламентирует требования практически ко всему, что вы видите в городской черте, почти ко всем зданиям и сооружениям, и их элементам. Вот, например, не полный перечень регламентируемых вопросов, помимо вопросов технологии и безопасности:

требования к информационным конструкциям, отдельно стоящим и фасадным;

требования к вывескам, информационному оформлению зданий, строений, сооружений;

требования к оформлению окон, витрин и витражей, входных групп;

требования к размещению информационных конструкций на крышах зданий, строений, сооружений, к подвесным конструкциям, фасадным панно;

требования к архитектурной подсветке;

требования к видеоэкранам и рекламным конструкциям на зданиях и т.п.

Существует даже утверждённый администрацией города порядок согласования паспорта фасадов зданий и строений, который будет рассмотрен отдельно в разделе 7. Также есть требования к внешнему виду киосков, павильонов, временных объектов, к внешнему виду ограждений строительных площадок. Отдельный блок вопросов – требования к благоустройству.

Есть требования к цветовому оформлению и принципы и способы формирования единой светоцветовой среды города, которые необходимо соблюдать.

Сомневаюсь, что многие из тех, кто планирует производство фасадных работ, или какие-либо частичные изменения фасада обо всём этом имеют хотя бы общее или отдалённое представление. А помимо этого существует еще множество строительных норм, требований и ограничений, соблюдение которых необходимо обеспечивать.

Наличие проекта решает еще одну задачу – взаимозаменяемость подрядчиков. Если по какой-либо причине вам придётся сменить исполнителя, у вас уже будет чёткий план того, что должен будет сделать новый. Кроме того, проект нужен для точного расчёта стоимости работ и возможности сравнения этой стоимости у разных подрядчиков, потому что позволяет всё привести к одним и тем же единицам измерения.

Поэтому задача данной книги обратить ваше внимание на все эти вопросы, ознакомить с ними хотя бы в общем, и донести объективную необходимость обращаться в проектные бюро, вместо того, чтобы неоправданно рисковать, занимаясь самодеятельностью. Поверьте, проще сделать проект, чем его не делать и потом разбираться с последствиями, которые, не являясь проектировщиком, сложно предусмотреть.

Я сам фасадчик и строитель, и много раз решал все эти вопросы с нуля. В ряде случаев отсутствие проекта по сути ведёт к совершению критических финансовых и технических ошибок. Не совершайте их. Проектирование само по себе в итоге экономит и защищает ваши деньги.

Помните, что я привожу местные законодательные нормы в области архитектуры на примере города-миллионника Красноярска по состоянию на начало 2024 года. А с момента их принятия за последние несколько лет, уже проделана значительная работа по приведению города в соответствие этим нормам. Результат высоко оценивают и горожане, и приезжие. Это всё сказано не в защиту городских властей, а для того, чтобы показать актуальность регламентации градостроительной деятельности в сфере архитектуры и необходимости учета данной информации при создании или реконструкции зданий, или их внешнего вида.

Качественная и грамотная работа в этом направлении формирует определенный высокий уровень культуры, который так или иначе тянет за собой и всё проживающее в городе население. Выше культура – выше уровень жизни. Поэтому перенимайте полезный опыт нашего города, который каждый может оценить лично. И всегда для фасадных работ привлекайте проектировщиков, которые ориентируются во всём вышесказанном.

3. ВЕЩИ, О КОТОРЫХ ЖЕЛАТЕЛЬНО ЗНАТЬ, ПРИ ПЛАНИРОВАНИИ ФАСАДНЫХ РАБОТ. ЛИЧНЫЙ ОПЫТ

В предыдущем разделе уже было сказано о необходимости соблюдения этапа проектирования. Здесь уточню отдельные моменты, которые могут вылезти в процессе подготовки проекта или при планировании работ, которые значительно влияют на результат.

Проектные изыскания, обременения, габариты

При устройстве фасада, мы увеличиваем габаритные размеры здания. Эта величина может быть разной, от 60 мм до 700 на моей памяти. Кроме того, часто в процессе реконструкции фасадов, собственники решают дополнительно устроить навесы над входами в здание или даже соорудить крыльца – соответственно это отступ от здания еще от 1 до 2-3 метров, а то и более.

При наращивании стен за счёт фасада также может сместиться и отмостка, либо вовсе исчезнуть под нависшим на нею фасадом. Утолщение стен даже на 200 мм соответствующим образом повлияет на уменьшение ширины отмостки, по которой людям уже не будет удобно ходить вокруг здания. Поэтому вероятно встанет вопрос устройства новой отмостки, а это так или иначе отдельные затраты, равно как и возможные отдельные неудобства в случае её переноса на “проектные” позиции, с последующим за этим изменением ландшафта.

Поэтому на стадии проектирования необходимо проверить не произведёт ли после реконструкции фасада нарушение границ участка, красных линий, границ сервитутов и охранных зон инженерных сетей, и не возникнут ли прочие непредвиденные неудобства, в противном случае придётся демонтировать на таких участках всё, что смонтируете.

Обследование состояния стен и навесных конструкций

Смысла это пояснять особо нет. Понятное дело, что все изношенные участки конструкций необходимо будет восстановить, что непрочно закреплено – необходимо перемонтировать. Проект на такие работы необходим по определению. Просто иногда так бывает, что стоимость ремонтно-восстановительных работ стен окажется такой, что вопрос монтажа отпадёт на неопределённый срок.

Либо результатом обследования станет вывод о том, что планировавшийся ранее фасад целесообразнее заменить на другой, возможно более облегчённый конструктивно, или финансово, чтобы средств хватило на всё.

Но по крайней мере лишнее обследование конструкций никогда не будет лишним с точки зрения безопасности. Выполняйте обследования конструкций в рамках проектирования всегда.

Назначение, класс пожарной безопасности здания, высотность здания

Указанные в названии пункта параметры влияют на требования к применяемым материалам, на устройство отдельных узлов конструкции фасада, и далее на стоимость работ и материалов. Как правило большинство облицовочных материалов (гранит, штукатурка, металлические и композитные панели) таким требованиям соответствуют, а всевозможные ПВХ – нет. То же и с утеплителем, минераловатный – не горит, пенополистирол – ограничен в применении. Помимо этого, у утеплителей существуют ограничения по высоте облицовываемых конструкций.

От требований пожарных норм зависит также возможность применения различных ветро-пароизоляционных мембран. Например, негорючая Изоспан AF стоит в пять раз дороже обычного Изоспана, который горит.

В общем тонкостей хватает. Они рассмотрены в главе 5. После учёта всех требований, от изначального проекта в голове до физического воплощения всё может кардинально измениться.

Утеплитель и теплотехнические расчеты

Часто заказчики не имеют представления о таких тонкостях и принимают решение “на глаз” и по цене – что в корне неправильно. Выше уже сказано, что класс пожарной безопасности и другие параметры зданий влияют на право применения минераловатных или полистирольных (полиуретановых) утеплителей, у которых значительно отличаются и параметры безопасности, и параметры теплопроводности.

Кроме того, сами по себе утеплители значительно отличаются по стоимости – в диапазоне от 2500 до 15000 руб./м.куб., а возможно уже и выше. Пенополистирольные утеплители – дают лучшую теплоизоляцию, но имеют ограничения на применение, т.к. не являются негорючими, в отличие от минераловатных. Допускается комбинация менее плотных (“дешевых”) и более плотных (“дорогих”) утеплителей для достижения оптимальной теплоизоляции стен. Именно об этом предыдущий пункт.

Важно также понимать, что увеличение толщины утеплителя ведёт к увеличению размеров несущих кронштейнов, к применению более дорогого крепежа и т.д. – т.е. также к увеличению общей стоимости работ и материалов. Поэтому конструкцию теплоизоляции (её слои) очень важно подобрать таким образом, чтобы в здании было достаточно тепло и тихо (изоляция звукоизоляцию внутри здания), чтобы оно при этом соответствовало вашим ожиданиям к вешнему виду, и всё это не стоило заоблачно дорого.

Всегда делайте несколько вариантов проекта теплоизоляции для определения общей стоимости будущих работ руками квалифицированных проектировщиков.

Испытания крепежа в рамках проектирования

В ходе обследования стен определяется вид используемых фасадных анкеров и крепителей утеплителя. Не всегда можно применить обычные анкеры, иногда требуются химические – это соответственно другой уровень цен.

Выбор крепежа производится не расчетными методами, а подтверждается актами лабораторных испытаний на вырыв непосредственно на объекте.

В рамках проектирования выполняется испытание крепежа, в том числе крепителя утеплителя, и анкеров для монтажа несущих фасадных кронштейнов. Эту процедуру необходимо проводить на разных участках стен, потому что кирпич или бетонные блоки схожие внешне, могут быть из разных партий и отличиться по прочностным характеристикам.

По факту выполненных испытаний лаборатория выдаёт акт. И далее запрещено применять не прошедший испытания крепёж.

Гидроизоляция примыкания отмостки к фундаменту

Важный узел, о котором “принято забывать” при проектировании фасада – это гидроизоляционный узел в месте примыкания отмостки к стене здания по всему периметру. Как правило он выполняется из наплавляемых мембранных кровельных материалов и пенополистирольной полосы высотой до 100 мм.

Гидроизоляция соответственно спасает примыкание отмостки к зданию и его фундамента от скопления там влаги и конденсата, к которым после навешивания облицовки уже не будет доступа, и соответственно спасает от разрушения. А применение пенополистирольной полосы защищает минеральный утеплитель, который расположен выше от попадания таким образом влаги в него за счёт капилярного впитывания жидкости, а также утепляет фундамент.

О возможности применения данного узла в тех или иных условиях уточняйте у проектировщиков.

Коммуникации, проходящие по фасаду или под ним: заземление, молниезащита, электропроводка, воздуховоды, блоки кондиционеров, вентиляционные решетки, ливневая система, светильники

До начала производства фасадных работ учтите все свои планы по ремонту или реконструкции здания, по установке и размещению нового оборудования, элементы которого придётся выпускать наружу здания через стены. Это позволит рационально рассчитать размещение элементов фасадной системы, чтобы учесть места выхода указанных коммуникаций, и аккуратно их зарыть. Сделать это аккуратно и дешево уже после того, как фасад будет смонтирован – намного сложнее.

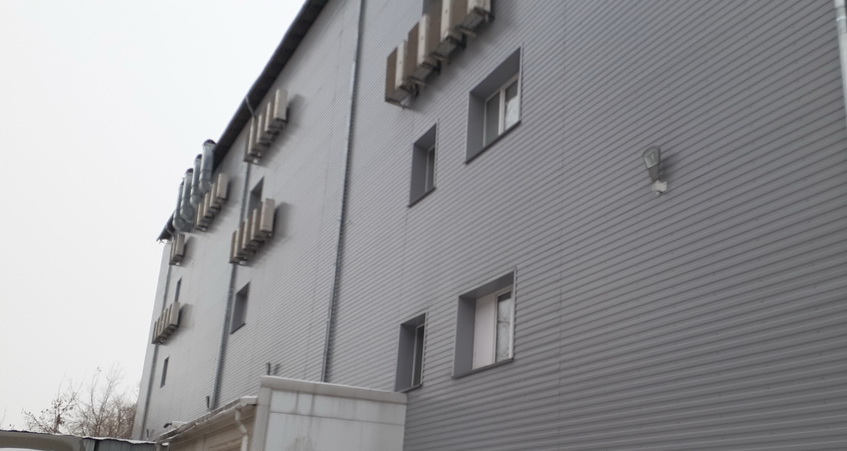

Пара примеров на фото, когда у нас получилось неплохо.

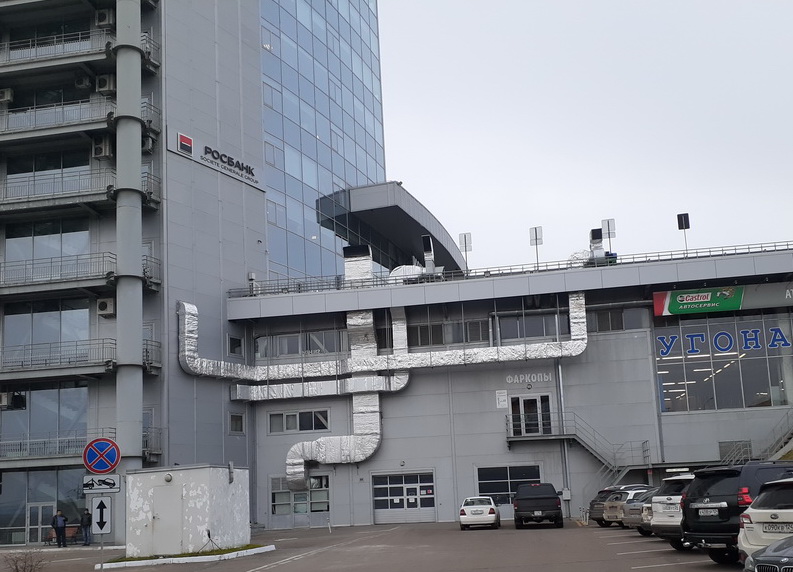

А далее приведу пример того, как сложно потом всё исправить. Без отдельного проектирования дешево и красиво закрыть подобные воздуховоды уже не получится – нет таких “дешёвых” и безопасных технологий, хотя на этапе проектирования вопрос можно было решить весьма изящно.

Подвижность грунта и отмостка

Если замкнуться исключительно на проектировании фасада и ни на что больше не обращать внимание, а обычно так и происходит, потому что в сводах правил относительно фасадных работ про это нет особых указаний, можно упустить существенный момент.

В зависимости от выбранного вида фасада, его монтаж начинается либо непосредственно с отмостки, либо с отступом от неё на 20 мм – ели необходим вентилируемый зазор. Поэтому перед выполнением фасадных работ она должна быть уже выполнена.

Но отмостка – это часть проблемы. Под ней бывают закопаны более существенные проблемы – это состояние грунта и его сезонное вспучивание. Состояние грунта может испортить как однократное затопление участка, так и изменение состояния грунтовых вод по другим причинам, например сверхнормативные ливни, попадание в почву солей, вырубка деревьев и т.д. В таком случае, неправильное выполнение работ по устройству отмостки или проектные ошибки, могут привести к её подъему и разрушению нижней части фасада. Если речь о профильных системах – пострадать может не только первый этаж, но и верхние, если профили или обшивка от нижних уровней при подъёме грунта и отмостки упрётся в верхние.

Из практики высота подъема может составлять и 50 и 150 мм. Соответственно давление от грунта через отмостку переходит на элементы фасада, сминая их как “гармошку”, сдвигая подсистему фасада вместе с облицовкой. Вертикалные, равно как идругие профили обычно 3-х метровой длинны, между двумя профилями делается зазор для термического расширения металла, но он всего лишь около 10 мм. С учетом всего, в лучшем случае может пострадать только фасад первого этажа, или его самая нижняя часть, в худшем – деформация фасада пойдет выше второго этажа.

Поэтому разработка проекта и обследование состояния грунта в части отмостки при устройстве фасада обязательны, но по факту они не выполняются никогда. Последний раз с такой проблемой я сталкивался в г. Тулун Иркутской области, после известного наводнения, произошедшего в 2019 году, в результате чего грунт на огромной территории набрал влаги и видимо какой-то соли, которая эту влагу удерживала под поверхностью.

Сейсмичность района, сейсмическая устойчивость конструкций

На выбор материалов фасада, крепеж и т.д. влияет сейсмичность района, в котором находится объект. Поэтому в районах с повышенной сейсмической опасностью, применяемые материалы должны иметь сертификацию на применение в таких условиях, и в случае землетрясений они должны предельно сокращать риск причинения травм людям при разрушении. Это тоже вносит корректировку в окончательный внешний вид фасада, его технологию и стоимость.

Зазоры между металлическими элементами фасада

Часто заказчики хотят, чтобы стыков между отдельными панелями фасадов не было видно и просят сделать монтаж без зазоров. Увы, из-за термического расширения металлов облицовочные материалы могут прийти в негодность, деформироваться. Даже проектировщики об этом забывают, но вы должны помнить и требовать соблюдения данных норм всегда, если не хотите фасад похожий на гармошку.

Визуальную “безстыковость” конечно можно обеспечить, но надо хорошо продумать как и за счёт чего.

Проект раскладки профильной системы, облицовки и отдельных узлов фасада

Только на этом этапе проектирования получается увидеть максимально приближенный к реальности будущий внешний вид фасада, увидеть визуализацию, понять стоимость работ и потребность в материалах. Зачастую только так можно оптимизировать количество материалов – потому что только на этом этапе можно спланировать точный раскрой панелей или распил керамогранита. Получаемая за счёт этого экономия может превысить стоимость проектных работ. Не стоит этим пренебрегать.

Острые углы на фасаде на уровне тела и низковисящие конструкции

Очень часто вижу такое – почему-то фасадчики и проектировщики не задумываются о безопасности результата своего труда для окружающих, и особенно для любящих носится сломя голову детей.

Прежде всего опасения у меня вызывают острые углы оконных отливов, которые как раз и получаются на уровне между асфальтом и до двух метров. Даже любой взрослый может зазеваться и долбануться чем-либо о торчащий железный край отлива. Такое кстати очень часто встречается на тротуарах исторических кварталов, вдоль которых очень близко к прохожим расположены окна старинных зданий с такими острыми и неровными краями отливов на уровне плеча или головы.

То же касается элементов конструкций, которые расположены на высоте менее 1900 мм, и о которые люди с ростом ненамного выше среднего могут удариться. Прекрасно помню, как ночью одна девушка разбила голову об острый угол кронштейна кондиционера, висевшего на отметке 1600 мм.

Всё острое должно быть обработано, скруглено или надёжно заглушено, все низковисящее – убрано выше или полностью демонтировано. Имейте совесть в таких вопросах.

Требования к металлу

Толщина металла кронштейнов или панелей – то, на чём зачастую обманывают подрядчики заказчиков, или то, на чём заказчики, понимающие цену вопроса, пытаются сэкономить.

По итогу фасонные изделия или кассеты вместо рекомендованного металла, толщиной 0,7 мм – более мене стойкого к ветровым нагрузкам и физическому воздействию, на стройки попадают толщиной 0,5, а то и вовсе 0,35 мм. По сути эту жесть уже можно спокойно порвать руками, и любой порыв ветра вырвет такое так, что никакой крепёж не поможет.

Требования к окраске металла

Все металлические элементы фасады должны быть окрашены, для защиты от влаги. Для покраски применяют порошковую краску или покрытие из полиэстера.

Краска должна быть устойчива к ультрафиолетовому спектру света, но большинство производителей, которые красили элементы фасада порошковой краской, использовали для этого именно ту краску, которая подобной защиты от ультрафиолета не имеет. Учите это или требуйте красить элементы специальной уличной краской. Выцветшие фасады иногда попадаются на глаза – возможно вы тоже такое уже видели

Полиэстеровое покрытие с этой точки зрения намного надёжнее, оно устойчиво к ультрафиолету и проблем с ним никогда не возникало.

Минусом полиэстера является только ограниченность цветовой палитры. Слишком небольшой объём кассет никто не станет красить по данной технологии, поэтому в производственной программе производителей в основном самые ходовые цвета, в отличие от возможностей порошковой окраски.

Минимальная партия изготовления материалов

Бывает, что вам нужно всего 30 квадратных метров какой-либо облицовки… А минимальная партия может быть 50 квадратных метров. Вот и думайте как быть, особенно если всё остальное запроектировано именно под этот материал, а возможно даже уже смонтировано.

Такие моменты обязательно заранее обсуждайте с поставщиками. Всегда. Не загоняйте себя в безвыходное положение – уточняйте специфику производства.

Деревья

Старайтесь сохранить зелёные насаждения в месте проведения работ. Учитывайте их наличие при проектировании для наилучшего конечного результата.

Ценообразование и логистика

Есть в нашей необъятной стране производители, чьи заводы, фабрики и склады готовой продукции расположены в разных частях страны. Например, в Новосибирске, Иркутске и еще где-нибудь. А если так, то соответственно доставку материалов на объект целесообразно осуществлять с более близкого завода. Поэтому уточняйте данный вопрос всегда в процессе проектирования и помните, что отделы продаж одного производителя в разных городах могут быть заинтересованы, чтобы вы купили продукцию именно у них, поэтому может иметь место утаивание некоторой информации, чтобы повлиять на ваш выбор места отгрузки.
