Самозарядные пистолеты
- -
- 100%
- +
«Крайним средством защиты народа от государственной тирании является право хранить и носить оружие – и это главный довод для сохранения этого права»
Третий президент США Томас ДжефферсонВведение
Пистолеты представляют собой оружие защиты и нападения на коротких расстояниях, от стрельбы в упор до 50 м. Пистолет – это короткоствольное личное огнестрельное оружие, стрельба из которого может вестись с одной руки, без дополнительного упора. Благодаря небольшим габаритам и массе, пистолеты и револьверы могут носиться при себе постоянно и позволяют быстро открывать огонь. Компактные модели, такие как Walther PPS, Glock 26, Kahr MK9 или Kel-Tec PF-9, позволяют носить их скрытно, не привлекая внимание посторонних. Полноразмерные образцы, разработанные для вооруженных сил, к примеру, Colt M1911, FN Browning High Power, Walther P. 38, Beretta 92FS или пистолет Стечкина АПС, в большинстве случаев могут носиться только открыто, в предназначенной для этого кобуре. Пистолеты среднего размера – Sig Sauer P229, Glock 19, Springfield Armory XD(M) Compact или CZ 75 P-06, достаточно универсальны и допускают как открытое, так и скрытое ношение, при правильном подборе кобуры и одежды.
Работа автоматики всех самозарядных пистолетов основана на использовании части энергии пороховых газов. Механизм самозарядного пистолета обеспечивает при выстреле автоматическое взведение курка или ударника, экстракцию стреляной гильзы и досылание следующего патрона из магазина в патронник. Наиболее существенным отличием различных образцов самозарядных пистолетов является система запирания канала ствола.
Сегодня в основном используется запирание с коротким ходом ствола и со свободным затвором, в различных вариантах исполнения. Пистолеты делятся на два вида – самозарядные и автоматические. Самозарядные пистолеты могут вести стрельбу только одиночными выстрелами, автоматические же способны вести огонь непрерывными очередями. В западных странах оружие этих разновидностей называют semi-automatic и full automatic, соответственно. Все самозарядные пистолеты оснащаются разобщителем, который разъединяет спусковой крючок и шептало во время выстрела, чем обеспечивает постановку курка или ударника на боевой взвод, когда затвор-кожух досылает следующий патрон в патронник, несмотря на то, что палец стрелка все еще давит в этот момент на спуск. В результате чего исключается автоматическая стрельба, то есть огонь непрерывной очередью. То есть для производства следующего выстрела нужно отпустить спусковой крючок и снова надавить на него.
Рамы пистолетов изготавливаются преимущественно из пластика, но все так же продолжают выпускаться рамы из легированной и нержавеющей сталей, а так же из легких сплавов на основе алюминия. Плюсами пластиковой рамы являются легкий вес, устойчивость к коррозии, и значительно меньшая стоимость. Но пистолеты с полимерными рамами – это не более чем практичные и технологичные инструменты временного пользования. Преимуществами рамы из легированной оружейной стали являются большой служебно-эксплуатационный ресурс и прочность. Большинство современных пистолетов оснащены ударно-спусковыми механизмами двойного действия, с самовзводом, что позволяет сделать первый выстрел простым нажатием на спусковой крючок, без необходимости предварительного взведения курка. Широкое распространение получил ударно-спусковой механизм ударникового типа, с предварительным, частичным взведением ударника при отходе затвора-кожуха назад и довзведением при нажатии на спусковой крючок. Такой УСМ используется в пистолетах Glock. Большую популярность получили только самовзводные ударно-спусковые механизмы, в которых взведение курка или ударника осуществляется только нажатием на спусковой крючок. В популярных современных пистолетах Springfield Armory серии XD и XD(M) используется старая и самая простая система УСМ – одинарное действие, когда взведение осуществляется только вручную или при отходе назад затвора-кожуха.
Безопасность в обращении с оружием обеспечивается автоматическими предохранителями различного типа и конструкций, а так же управляемыми вручную флажковыми предохранителями. В настоящее время многие модели современных самозарядных пистолетов не имеют флажковых предохранителей. Некоторые пистолеты с только самовзводными УСМ вообще не оснащаются предохранителем, как отдельным устройством. Питание патронами самозарядных пистолетов осуществляется из коробчатых отъемных магазинов, размещающихся в рукоятке. Их емкость зависит от способа размещения патронов и длинны магазина. Компактные пистолеты для скрытого ношения снабжаются магазинами с однорядным расположением патронов, полноразмерные пистолеты – магазинами, где патроны размещаются в два ряда, в шахматном порядке. Современные самозарядные пистолеты снабжаются прицельными приспособлениями с белыми круглыми вставками для более точного и быстрого наведения оружия в условиях недостаточной освещенности. Взамен стандартных, могут быть установлены мушка и целик со светящимися в темноте тритиевыми точками или светособирающими оптоволоконными вставками. Кроме того, рамы большинства современных самозарядных пистолетов в передней части имеют пазы Picatinny для крепления к оружию различных дополнительных приспособлений, таких как тактический фонарь или лазерный целеуказатель.
Отличительной чертой данного вида оружия всегда была возможность ведения огня с одной руки, однако большинство школ боевой стрельбы обучают стрельбе из пистолета с двух рук, когда вторая рука является поддерживающей и стабилизирует оружие, чем достигается значительно более высокая точность и кучность огня, а так же еще ряд преимуществ. Применительно к данному виду оружия часто используются термины «боевой пистолет» и «служебный пистолет», единого и общепринятого определения которых не существует. Этими терминами допускается обозначать оружие, разработанное или использующееся в качестве армейского или полицейского. Однако любые пистолеты, пусть даже изначально созданные для оснащения вооруженных сил и правоохранительных ведомств, могут использоваться и в качестве гражданского оружия самообороны, или спортивного оружия. При этом, как и другие виды огнестрельного оружия, пистолеты и револьверы могут применяться как в качестве оборонительного оружия, так и наступательного.
Пистолеты используются в основном как оборонительное оружие, это относится и к табельному оружию армейского офицера, и к личному оружию гражданских лиц. В настоящее время пистолеты применяются в качестве наступательного оружия, в большинстве случаев, подразделениями специального назначения, к примеру, при проведении операций по уничтожению террористов или освобождению заложников. Применительно к данным условиям, неоспоримым преимуществом пистолетов являются их малые габариты, позволяющие эффективно работать в стесненных условиях ближнего боя внутри жилых и промышленных построек. Высокая маневренность этого оружия в настоящее время сочетается с использованием в нем современных боеприпасов, снаряжаемых высокоэффективными бронебойными, экспансивными, а так же пулями других типов и назначения.
Для пистолетов, применяющихся в качестве наступательного оружия, наиболее важными качествами являются точность стрельбы, надежность работы и большая емкость магазина. Пистолетам, используемым в качестве оружия самообороны требуются прежде всего постоянная боеготовность, максимальная простота в обращении, малый вес, небольшие габариты, простота в обслуживании, и конечно все та же надежность работы. Военное и полицейское оружие различается прежде всего требованиями к боеприпасу. Пули патронов для пистолетов, использующихся в полиции, не должны обладать высоким пробивным действием, а вероятность рикошета должна быть сведена к минимуму. Однако пули патронов для полиции должны максимально быстро останавливать нападающего.
Этим требованиям соответствуют современные патроны с экспансивными пулями. Такие пули запрещены международными конвенциями для использования в вооруженных силах, однако для армейского оружия более важным качеством является пробивное действие пули, так как гораздо выше возможность столкнуться с противником в бронежилете. Для боеприпасов, используемых в гражданском оружии с целью самообороны, требования практически те же, что и для полицейских патронов. С целью снижения звука выстрела, совместно с пистолетами используются приборы бесшумнобеспламенной стрельбы, так же называемые глушителями, которые были разработаны еще в конце XIX – начала XX вв. Сегодня пистолеты с глушителями применяются в специальных подразделениях правоохранительных ведомств и вооруженных сил для борьбы с вооруженными террористами и организованными преступными группировками. Кроме того, пистолеты с возможностью оснащения глушителем и сами ПБС отчасти доступны и гражданским, в зависимости от местного законодательства.
В большинстве случаев, для установки на оружие глушителя используется резьба на выступающей из затвора-кожуха дульной части удлиненного ствола. Существуют и бесшумные пистолеты, не требующие установки ПБС. Впервые такой пистолет, стреляющий патронами с отсечкой пороховых газов внутри гильзы при помощи поршня, был принят на вооружение КГБ СССР и до сих пор используется в России различными подразделениями специального назначения. Кроме бесшумных пистолетов, в спецподразделениях эпизодически используются и автоматические пистолеты. К автоматическому оружию относятся пистолеты с возможностью стрельбы непрерывными очередями.
С целью повышения эффективности стрельбы из данного вида оружия, работы над пистолетами с режимом автоматического огня велись еще с начала XX века. К примеру, в Германии, во время Первой Мировой войны, велись такие опытно-конструкторские работы с самозарядными пистолетами Парабеллум LP.08 и Маузер образца 1896 года. Однако пистолеты с автоматическим режимом огня существенно уступают компактным пистолетам-пулеметам по большинству боевых и служебно-эксплуатационных качеств, кроме разве что компактности. В результате, наиболее успешным из всех серийно выпускавшихся автоматических пистолетов, стал австрийский Glock 18, в настоящее время снятый с производства. В России различные подразделения специального назначения используют автоматический пистолет Стечкина – АПС, который, впрочем, больше ценится за другие качества, чем за возможность стрельбы очередью.
Самыми популярными в настоящее время являются калибры от 9 до 11,43 мм. Наиболее распространенный пистолетный патрон в вооруженных силах – 9mm Parabellum. В полицейских пистолетах сегодня часто используется и патрон большего калибра – .40 S&W. Американский армейский патрон .45 ACP самое широкое распространение, на данный момент, имеет на гражданском рынке оружия, преимущественно в США, а также используется в американских подразделениях специального назначения. На гражданском рынке боеприпасов к личному короткоствольному оружию самообороны, как в Европе, так и в Соединенных Штатах, наибольшей популярностью пользуются патроны 9mm Short, 9mm Parabellum, .40 S&W и .45 ACP, разумеется, не учитывая револьверные патроны .38 Special и .357 Magnum. Револьверы же сегодня используются в основном гражданскими лицами в качестве оружия для самообороны, спортивной стрельбы и охоты.
Австрия

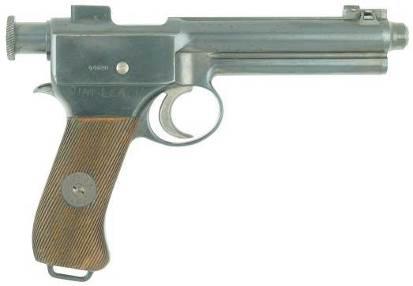

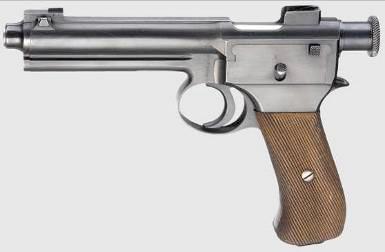

Roth-Steyr M1907
В 1907 году на вооружение австро-венгерской кавалерии поступил пистолет Roth-Steyr M1907, ставший первым в мире самозарядным пистолетом, принятым регулярным военным формированием. Оружейникам Австро-Венгрии принадлежит значительная роль в создании и распространении самозарядных пистолетов. Еще в 1890-х гг. в этой стране был создан целый ряд пистолетов оригинальной конструкции, автоматика которых работала за счет энергии пороховых газов. Пистолеты Крынка, Манлихера, Кромара, Шенбергера, Кромара были лишь первыми шагами в проектировании данного вида оружия. Они были еще очень далеки от совершенства, имея множество недостатков. Из всех этих образцов, созданных на заре эры самозарядных пистолетов, на рубеже XIX и XX вв., наиболее удачным оказался пистолет Roth-Steyr M1907.
Его создателями являются два австрийских конструктора – Георг Рот и Карл Крнка, а прототип данного пистолета был готов уже в 1904 году. В последствии Крнка создаст еще более удачный пистолет Steyr M1911. Выпуск Roth-Steyr M1907 наладили на заводах Steyr и FEG, являвшихся тогда имперскими оружейными центрами. Однако основное производство шло на заводах Steyr из-за чего ему и присвоили соответствующее наименование. В Вене пистолеты производились в 1908-1913 гг., а в Будапеште, на заводах FEG – в 1911-1914 гг. Суммарно количество изготовленных пистолетов составляло 50000 и 30000 штук соответственно. В 1908 году Roth-Steyr начал поставляться унтер-офицерам кавалерии и пехоты, а так же нижним чинам полевой и конной артиллерии. Позже модель 1907 года была принята и военно-воздушными силами Австро-Венгрии. Примечательно, что Roth-Steyr M1907 никогда не предлагался производителем на гражданский рынок оружия и поставлялся только военным. В этом пистолете использовался оригинальный 8 мм патрон с бесфланцевой гильзой.
Австро-венгерские альпийские стрелки
Автоматика работает по схеме использования отдачи при коротком ходе ствола. Запирание осуществляется поворотом ствола при помощи его боевых выступов. Дав выступа размещаются на поверхности дульной части ствола, еще два – на поверхности задней части, ближе к патроннику. При помощи передних выступов ствол вращается во время отхода назад и обратного хода. Задние выступы взаимодействуют с затвором. Сам затвор является одной из наиболее оригинальных деталей данного пистолета, он охватывает ствол в районе патронника и имеет форму трубы в передней части. Ствольная коробка скрывает основную часть затвора. Из тыльной части ствольной коробки выступает круглая головка затвора, имеющая насечку для отведения его назад вручную. Под воздействием отдачи ствол и затвор, сцепленные боевыми выступами, проходили вместе около 12 мм. Ствол в это время поворачивался вокруг своей оси на 90°. После остановки ствола, затвор продолжал откат, экстрактируя стреляную гильзу, а затем возвращался в крайнее переднее положение под воздействием возвратной пружины, досылая очередной патрон виз магазина в патронник.
Ударно-спусковой механизм ударникового типа, одинарного действия, с предварительным взведением ударника при отходе затвора-кожуха назад и довзведением при нажатии на спусковой крючок. После досылания патрона в патронник или выстрела ударник взводится только частично, а его довзведение осуществляется при нажатии на спусковой крючок. Такая конструкция УСМ была впоследствии чрезвычайно удачно использована в знаменитых австрийских пистолетах Glock. Длинна и усилие хода препятствуют случайному выстрелу при отсутствии флажкового предохранителя. При осечке невозможно повторно выжать спусковой крючок, попробовав еще раз инициировать капсюль. Необходимо экстрактировать дефектный патрон, поставив тем самым ударник на предварительный взвод, и дослать новый патрон из магазина в патронник для производства выстрела. M1907 не имеет в своей конструкции управляемых вручную предохранителей. Однорядный магазин размещается в рукоятке. Магазин снаряжается с помощью специальных обойм при открытом затворе через окно ствольной коробки.
Обойма вставляется в пазы этого окна, стрелок вдавливает вниз патроны, после чего обойма извлекается и затвор закрывается, автоматически досылая первый патрон из магазина в патронник. Быстрое разряжание осуществляется нажатием специальной кнопки, расположенной на левой стороне пистолета. Тем самым отключается ограничитель подачи патронов и патроны выбрасываются через окно ствольной коробки. Производство M1907 было прекращено с окончанием Первой Мировой войны, в 1918 году, после выпуска приблизительно 90000 штук. Однако в 1939 году пистолеты Roth-Steyr M1907 в ограниченных количествах все еще использовались в венгерской армии. Небольшое количество пистолетов M1907, из полученных по репарации в 1919 году, использовалось в Итальянской армии до конца 1941 года. В целом, конструкция была сложной и дорогой в производстве, но оружие делалось качественно и было достаточно прочным для того, что бы принять участие во Второй Мировой войне.
Основные характеристики
Калибр: 8mm Roth-Steyr
Длина оружия: 230 мм
Длина ствола: 130 мм
Высота оружия: –
Ширина оружия: –
Масса без патронов: 1030 г.
Емкость магазина: 10 патронов

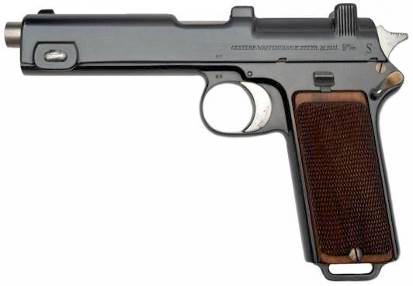

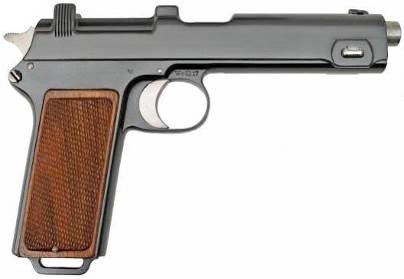

Steyr M1911 / M1912 / Steyr Hahn
Предпроизводственный экземпляр Steyr Hahn
Пистолет Pistole 12(o) под патрон 9х19, использовавшийся в Вермахте
Есть образцы стрелкового оружия, притягивающие к себе внимание ценителей и любителей механики, стрельбы и истории, в не зависимости от времени. К таковым относятся лучшие творения оружейников начала XX века, объединяющие в себе изящество, элегантность, шарм и особенный характер неповторимого дизайна с новаторством конструкции и технической мысли того времени. Не смотря на кажущуюся примитивность, в сравнении с современными моделями ведущих производителей, такие шедевры как знаменитый пистолет-карабин Mauser C-96, пистолеты Джона Браунинга, немецкий Parabellum P.08 Георга Люгера, американский Savage 1907, до сих пор поражают нас красотой своей оригинальной конструкции и дизайна. А многие идеи, заложенные в те времена начала эры самозарядных пистолетов стали основами, которые в настоящее время широко применяются в сочетании с новейшими технологиями и материалами. Но если многие современные пистолеты создаются лишь как инструмент на определенный срок использования, то шедевры конструкторской мысли, механики и эстетики той эпохи не устаревают морально и остаются вне времени. К таким пистолетам относится Steyr M1911.
Это одни из первых боевых пистолетов, использующих мощный патрон с высоким пробивным и останавливающим действием пули, M1911 был разработан для использования в вооруженных силах Австро-Венгрии и начал производиться с 1911 года оружейной фабрикой Osterreichische Waffenfabrik Steyr. Пистолет так же именовался Steyr-Hahn (hahn – от нем. курок). Для стрельбы используется мощный патрон 9mm Steyr (9x23) с оболочечной пулей весом 7,5 г., развивавшей начальную скорость 385 м/c. Основа конструкции этого необычного и весьма оригинального оружия была разработана Карлом Крынкой. Окончательная доработка была осуществлена главным инженером Конрадом Мюргталером, который основывался на более ранних работах Карла Крынки, Георга Рота и Фердинанда Маннлихера. По ряду причин новый пистолет не был сразу же востребован армией и выпускался для гражданского рынка. Коммерческая модель M1911 может иметь регулируемый целик и штамп «OESTERR.WAFFENFABRIK STEYR M.1911 9m/m» на левой стороне затвора-кожуха.
Но уже в следующем году Steyr M1911 был принят на вооружение под обозначением M1912. Официальным обозначением пистолета стало «9mm Selbstlade Pistole M.12». На задней части левой стороны затвора-кожуха принятых на вооружение Австро-Венгерских вооруженных сил пистолетов ставилось обозначение «STEYR1912», которое могло также содержать и другой год, в зависимости от года выпуска. Опыт эксплуатации частными лицами и военными показал высокую надежность работы, большой служебный ресурс и отличную точность стрельбы. Что и не удивительно, так как это оружие не только имеет замечательную конструкцию, о которой будет сказано ниже, но и выполнено с высоким качеством изготовления, как и большинство образцов того времени.
Те же преимущества M1912 продемонстрировал и в боях Первой Мировой войны, в тяжелых условиях эксплуатации, таких как сильная загрязненность механизмов и длительное отсутствие чистки. Кроме того, Штайр показал себя и как отличное оружие ближнего боя за счет эффективного мощного 9 мм патрона. Его пули легко пробивали толстые ветки деревьев, густой кустарник и различные элементы обмундирования, обладая после этого достаточно высоким останавливающим и пробивным действием. В отличие от легких и компактных пистолетов калибра 7,65 мм, таких как Браунинги моделей 1900 и 1910 гг., которые зачастую предпочитали во многих армиях из-за удобства ношения, или устаревших револьверов калибра до 8 мм, пули Штайра эффективно поражали противника.
Однако большая длинна и килограммовый вес, являвшиеся одними из недостатков этого, в целом замечательного пистолета, вскоре дали о себе знать с началом окопного периода войны. Многие командиры хотели получить менее обременительное в постоянном ношении оружие, в результате чего, уже после войны, в Венгрии начались работы над компактным пистолетом для вооруженных сил. С окончанием Первой Мировой завершилась и карьера M1912 как официально принятого на вооружение в качестве основного образца личного оружия. В 1916 году было изготовлено небольшое количество пистолетов «Repetierpistole M1912/P16» с магазином емкостью 16 патронов и снабженных переводчиком видов огня, размещенным с правой стороны рамы, который позволял вести стрельбу очередями. К удлиненной рукоятке крепилась деревянная кобура-приклад. Производство пистолета в Австро-Венгрии велось до 1919 г., хотя считается, что многие образцы собраны из оставшихся запасов деталей в течение еще нескольких лет. Всего за этот период было выпущено около 300000 единиц различных вариантов. После войны пистолеты состояли на вооружении армий Польши, Венгрии, Австрии, Румынии, Югославии и Чили. Однако Штайру суждено было пройти еще одну мировую войну, хотя и в качестве оружия ограниченного стандарта.
Автоматика работает по схеме использования отдачи при коротком ходе ствола. Конструкция запирания канала ствола основана на системе применявшейся в так же австрийском пистолете Roth-Steyr M1907 калибра 8 мм, но существенно усовершенствованная. Запирание осуществлялось поворотом ствола вокруг своей оси на 20 градусов при взаимодействии его выступов и пазов рамы. На стволе имеется фигурный выступ, а на внутренней поверхности рамы пистолета выполнен винтообразный паз. Канал ствола имеет шесть правосторонних нарезов. Направление вращения пули и ствола одинаковы. Ствол оставался запертым пока пуля не покидала его канал, после чего свободно вращался и отпирался, освобождая затвор-кожух. Когда боевые выступы ствола по средством вращения выходят из пазов затвора-кожуха, последний отходит назад, сжимая возвратную пружину и экстрактируя стрелянную гильзу. Далее затвор-кожух возвращается в крайнее переднее положение, досылая следующий патрон в патронник.
Ударно-спусковой механизм куркового типа, одинарного действия, с предварительным взводом курка. Открытый курок с небольшой спицей может быть при необходимости взведен вручную. Разобщитель выполнен как отдельная деталь, является так же предохранителем от выстрелов при незапертом канале ствола, и отражателем. Боевая пружина, пружина задержки патронов, разобщителя и шептала – пластинчатые. На левой стороне рамы расположены рычаг флажкового предохранителя и патронная задержка. Предохранитель запирает курок как во взведенном так и в спущенном положении, а так же блокирует затвор-кожух. Включение предохранителя при спущенном курке отводит его от ударника и запирает. При взведенном курке предохранитель просто блокирует курок. Рычаг предохранителя входит в выемку кожуха-затвора блокируя его как в переднем, так и в заднем положении. Самой заметной особенностью конструкции этого пистолета является постоянный магазин, снаряжаемый из пластинчатых обойм или по одному патрону.
По израсходованию всех патронов затвор-кожух блокируется в крайнем заднем положении подавателем магазина. Для заряжания необходимо включить флажковый предохранитель, тем самым зафиксировав затвор-кожух, и установить обойму с патронами в Т-образный паз широкого окна для экстракции стреляных гильз, после чего нажатием сверху дослать все патроны в магазин. Далее следует извлечь обойму и выключить предохранитель, освободив этим затвор-кожух, который дошлет патрон из магазина в патронник. Для разряжания пистолета служит рычаг задержки патронов, расположенный на левой стороне рамы, над щечкой рукоятки. Нужно отвести затвор-кожух в крайнее заднее положение, зафиксировать его предохранителем, и отжать рычаг задержки. Патроны будут автоматически выброшены из магазина под воздействием его пружины. Прицельные приспособления состоят из небольшой мушки, закрепленной в пазе типа «ласточкин хвост» и целика с V-образной прорезью. В затворе размещается соединительная чека, служащая для разборки оружия. Внизу рукоятки имеется антабка для крепления пистолетного ремня. В производстве использовалась высококачественная оружейная сталь с покрытием воронением. Деревянные щечки рукоятки имеют ромбообразную насечку с гладким окаймлением по краям. Все детали проштампованы маленькими инициалами работника, который проверял на фабрике данный экземпляр.
