Импульсные блоки питания для IBM PC

Каждое электронное устройство оснащено источником вторичного электропитания. Специфика исполнения источника и его технические параметры определяются общесистемными требованиями к устройству в целом и условиями его эксплуатации. В общем случае источники вторичного электропитания – это преобразователи первичной энергии в энергию, пригодную для работы данного устройства, наделенного определенными пользовательскими функциями. Дополнительной, часто безусловно необходимой функцией источника электропитания может быть обеспечение гальванической развязки между источником первичного напряжения и нагрузочными цепями.

Тип приборов под общим названием «источники питания» объединяет множество устройств. К их числу относятся как простые, на первый взгляд (если не вдаваться в тонкости их устройства), электрохимические элементы с заданными характеристиками для переносных приборов, так и достаточно сложные, стационарные преобразователи энергии. Последние выполнены на основе узлов, способных осуществлять различные виды подстроек и регулировок для защиты от внешних и внутренних дестабилизирующих факторов. Качество работы и временная стабильность параметров источника питания зачастую является определяющим фактором работоспособности прибора в целом. Поэтому при проверке технических характеристик того или иного устройства источнику питания следует уделять особое внимание.

В последние десятилетия произошла замена традиционных источников питания стационарного оборудования на основе силовых трансформаторов, функционирующих на частоте питающей сети, импульсными источниками питания, или так называемыми бестрансформаторными преобразователями первичного сетевого напряжения. Принцип их действия основан на преобразовании исходного первичного напряжения низкой частоты (десятки герц) питающей промышленной сети в более высокочастотные колебания (несколько десятков килогерц) с последующей трансформацией. В настоящее время преобразователи подобного типа составляют большинство источников вторичного электропитания устройств как бытового, так и промышленного назначения. В данной книге будут рассмотрены именно импульсные источники питания с бестрансформаторным подключением к первичной сети напряжения 220 В, 50 Гц, а на преобразователи, построенные по традиционной схеме, мы будем ссылаться лишь при сравнении качественных характеристик.

1.1. Структурные схемы импульсных источников питания

Переход на использование преимущественно импульсных источников питания обусловлен рядом технических и экономических факторов, наиболее важными из которых являются следующие:

• источники бестрансформаторного питания (ИБП) мощностью до 500 Вт имеют существенно более высокие массогабаритные характеристики по сравнению с аналогами, изготовленными на основе сетевых трансформаторов;

• обмотки трансформаторов ВЧ колебаний ИБП имеют более высокую плотность тока, при их изготовлении используется гораздо меньше цветного металла, что приводит к снижению затрат на производство и на исходные материалы;

• высокая индукция насыщения и малые удельные потери материалов сердечников ВЧ трансформаторов позволяют создавать ИБП с общим КПД, превышающим 80 %, что в обычных источниках недостижимо;

• широкие возможности по автоматической регулировке номиналов выходных вторичных напряжений посредством воздействия на первичные цепи ВЧ преобразователя.

Рассмотрим несколько примеров структурных схем построения ИБП с напряжением первичной сети 220 В, 50 Гц.

На рис. 1.1 представлена структурная схема импульсного источника питания, выполненного по достаточно традиционной схеме.

Рис. 1.1. Структурная схема нерегулируемого импульсного источника питания

Выпрямитель, фильтр и стабилизатор, имеющиеся во вторичной цепи данного источника питания, построены на основе узлов, встречающихся в обычных источниках электропитания. Названия этих узлов раскрывает их назначение и не нуждается в пояснении. Способ реализации стабилизатора (линейный или импульсный) в данном случае не так важен по сравнению с его присутствием в качестве отдельного функционального узла. Вторичная цепь электропитания в различных вариантах исполнения источника может быть дополнена еще одним фильтром, который устанавливается между стабилизатором и нагрузкой. Основными узлами первичной цепи являются: входной фильтр, выпрямитель сетевого напряжения и ВЧ преобразователь выпрямленного питающего напряжения с трансформатором TV.

Необходимость использования входного фильтра обусловлена тем, что, во-первых, этот фильтр должен устранять резкие кратковременные скачки питающего напряжения и импульсные помехи, вызванные работой расположенных поблизости импульсных устройств (ВЧ помехи) или возникающие в момент подключения или отключения от сети смежных нагрузок. Во-вторых, фильтр должен эффективно устранять помехи, проникающие в сеть непосредственно от используемого источника питания.

ВЧ трансформаторы, применяемые в ИБП, являются преобразователями импульсных колебаний с полосой частот до нескольких (если не выше) мегагерц. Передача энергии трансформатором имеет двухсторонний характер. В направлении сеть – нагрузка происходит передача колебаний ВЧ преобразователя. В обратном же направлении, то есть нагрузка – преобразователь – сеть, могут передаваться помехи, возникающие при работе нагрузочных цепей. Если, например, ИБП установлен в вычислительной системе, то эти помехи могут содержать элементы информационных составляющих обрабатываемых данных. Причем, как правило, в направлении сеть – нагрузка трансформатор действует как понижающий, и, следовательно, в обратном направлении он работает как повышающий. Если входной фильтр не установлен, то помехи, возникающие непосредственно в устройстве, будут эффективно транслироваться в сеть с частью информационной составляющей. Таким образом, входной фильтр применяется не только для устранения паразитного эффекта обратной трансформации, но и для защиты от утечки информации.

В импульсном источнике питания (см. рис. 1.1) используется каскад ВЧ преобразователя автогенераторного типа, режим автоколебаний которого определяется только значением номиналов его собственных элементов и не регулируется.

Источник питания, выполненный по схеме, приведенной на рис. 1.1, может дополнительно включать в себя датчик перегрузки, который воздействует либо на стабилизатор, либо на ВЧ преобразователь, блокируя его работу до момента устранения причины неисправности.

При правильном подборе элементной базы источник, изготовленный по данной схеме, прост в реализации – в этом его главное преимущество, однако из-за сравнительно низкого КПД используется редко. Падение КПД будет происходить при увеличении числа вторичных каналов различных напряжений, так как для каждого из них потребуется отдельный стабилизатор напряжения. Существенным недостатком схемы может быть и очень высокая чувствительность автогенераторов, совмещенных с силовым каскадом ИБП, к величине нагрузки. Ее изменение может привести к срыву ВЧ колебаний и нестабильности работы источника питания подобного рода.

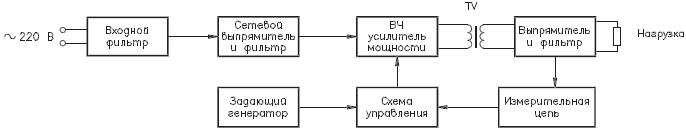

Структурная схема сетевого источника питания, построенного с учетом оптимальных принципов регулирования выходного напряжения, представлена на рис. 1.2.

Рис. 1.2. Структурная схема регулируемого импульсного источника питания

Принципиальное отличие данной структурной схемы от предыдущей заключается в отсутствии стабилизатора вторичного напряжения. Кроме того, в нее добавлены измерительная цепь, задающий генератор, схема управления, а также изменены функции каскада ВЧ преобразователя. Силовой каскад работает в режиме усилителя мощности колебаний, поступающих со схемы управления. Его нагрузкой является ВЧ трансформатор. Здесь ВЧ преобразователем можно назвать совокупность следующих узлов: задающий генератор, схема управления, ВЧ усилитель мощности, ВЧ трансформатор (TV). Источник, выполненный в соответствии со структурной схемой, приведенной на рис. 1.2, одновременно осуществляет две функции – преобразование и стабилизацию напряжения. Схема управления включает в себя широтно-импульсный модулятор и полностью определяет режим работы УМ. Выходное напряжение схемы управления имеет форму прямоугольных импульсов. Изменение длительности паузы между этими импульсами регулирует поступление энергии во вторичную цепь. Исходные параметры для работы схемы управления – это сигналы ошибки, поступающие от измерительной цепи, в которой производится сравнение эталонного значения напряжения с реальным, присутствующим в данный момент на нагрузке. По сигналу ошибки схема управления изменяет длительность паузы между импульсами в сторону ее увеличения или уменьшения, в зависимости от величины отклонения реального значения напряжения от номинального. В частности, в схему управления может входить узел защиты каскада УМ от перегрузки и короткого замыкания.

Наличие ШИМ передаваемого напряжения предъявляет определенные требования к параметрам и построению сглаживающего фильтра выпрямленного вторичного напряжения. Первым элементом данного фильтра после выпрямителя должна быть катушка индуктивности в каждом канале вторичного напряжения.

На схеме, показанной на рис. 1.2, представлена структура одноканальной системы питания, реальные же источники имеют, как правило, несколько вторичных каналов с различной нагрузочной способностью. Измерительная цепь в таких случаях подключается к каналу с самым большим потреблением. Стабилизация остальных каналов производится с помощью отдельных стабилизаторов или методов регулирования, основанных на взаимодействии магнитных потоков. В других случаях применяются схемы выходных фильтров, выполненных на общем для всех выходных каналов магнитопроводе. Подстройка напряжения по не основным каналам может производиться в небольшом диапазоне и при относительно малых изменениях нагрузки. При описании практических схем реализации БП вопросы стабилизации вторичных напряжений одновременно по нескольким каналам будут рассмотрены более подробно.

1.2. Принципы построения бестрансформаторных источников питания

1.2.1. Автогенераторные каскады ВЧ преобразователей

Как видно из рисунков структурных схем ИБП (см. рис. 1.1 и 1.2) основным узлом, обязательно входящим в состав каждого подобного источника питания, является ВЧ преобразователь. Его назначение состоит в формировании на обмотке трансформатора из выпрямленного напряжения первичной сети импульсного напряжения требуемой формы. Вид получаемого импульсного напряжения определяется типом используемого трансформатора, с помощью которого происходит передача энергии в нагрузку и обеспечивается гальваническая развязка от источника первичного напряжения. Собственно группа элементов формирователя напряжения специальной формы вместе с трансформатором и составляют ВЧ преобразователь. Его параметры и надежность работы являются определяющим фактором функционирования источника питания и, конечно, блоков нагрузки. Работа всех ИБП основана на том же принципе преобразования энергии, а схемотехнические решения различаются способами подключения ВЧ трансформаторов к активной части преобразователей и методами стабилизации выходного напряжения.

В данной книге рассмотрены преобразователи напряжения первичной сети 220 В, 50 Гц с номинальной мощностью до 500 Вт, поэтому особое внимание при описании ВЧ преобразователей уделено применению высоковольтных активных компонентов – транзисторов и диодов, – элементов для фильтрации выпрямленного напряжения, а также критериям их подбора для использования в импульсных источниках питания.

В настоящее время в ИБП применяются два основных типа ВЧ преобразователей – одно– и двухтактные. Оба типа используются как в схемах с автогенератором на силовых элементах (транзисторах), так и в схемах с внешним управлением. Во втором случае силовые активные элементы работают в режиме усилителей мощности.

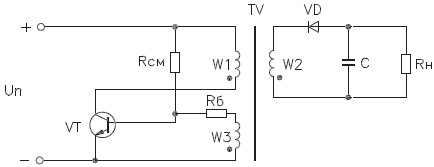

Пример силового каскада, выполненного по автогенераторной схеме, представлен на рис. 1.3.

Рис. 1.3. Схема однотактного автогенераторного преобразователя с обратным включением диода

Каскад выполнен на транзисторе по схеме релаксационного импульсного генератора. Схема содержит один трансформатор TV, на котором размещены все обмотки. Входное напряжение питания Uп поступает на коллектор транзистора VT через первичную обмотку W1 трансформатора TV. Сигнал обратной связи подается на базу транзистора VT с обмотки W3. Начало каждой обмотки обозначено точкой. Ко вторичной обмотке W2 последовательно подключены выпрямительный диод VD, конденсатор С и условная нагрузка Кн. Важной особенностью выполнения однотактных преобразователей является способ подключения выпрямительного диода во вторичной цепи. Способ подключения диода, согласно рис. 1.3, называется обратным, так как диод VD открывается при закрытом транзисторе VT и закрывается при открывании транзистора VT. Ток коллектора транзистора VT при этом имеет форму, показанную на рис. 1.4.

Рис. 1.4. Форма тока коллектора транзистора в схеме автогенераторного преобразователя с обратным включением диода

Автогенераторный преобразователь работает следующим образом. В начальный момент времени при подаче напряжения питания Uп на схему через резистор Ксм на базу транзистора VT поступает отпирающий положительный потенциал. Транзистор начинает открываться, через него и первичную обмотку W1 трансформатора TV протекает нарастающий ток, который вызывает увеличение магнитного потока в сердечнике трансформатора. При этом в обмотке обратной связи W3 наводится ЭДС самоиндукции. Обмотки W1 и W3 подключаются к элементам схемы таким образом, что наведенная в обмотке W3 ЭДС способствует отпиранию транзистора VT. Резистор Rб определяет ток, протекающий через базовый переход транзистора VT. Когда ток коллектора транзистора VT достигает максимального значения, нарастание магнитного потока в сердечнике трансформатора TV прекращается. Полярность напряжения на обмотке обратной связи W3 меняется на противоположную, и транзистор VT запирается.

В зависимости от полярности подключения выпрямительного диода VD во вторичной цепи изменяется способ передачи энергии в нагрузку. В ВЧ преобразователе, собранном согласно рис. 1.3, при открытом транзисторе VT к первичной обмотке приложено напряжение Uп – Uк.нас. Во вторичную обмотку происходит передача импульса длительностью tи (см. рис. 1.4.). В этот момент положительное напряжение оказывается приложенным к закрытому диоду VD, который отключает вторичную обмотку от нагрузки.

В течение времени tп (время паузы), то есть когда транзистор VT закрыт, полярность напряжения во всех обмотках меняется на противоположную, диод VD открывается и напряжение с обмотки W2 поступает на фильтр (конденсатор С) и нагрузку, при этом конденсатор С заряжается. Конденсатором С накапливается энергия, расходуемая во время следующего цикла, когда транзистор снова открывается, а выпрямляющий диод VD запирается. Таким образом обеспечивается протекание через нагрузку постоянного тока. Сглаживающий фильтр образуется конденсатором C и индуктивностью вторичной обмотки W2 трансформатора TV.

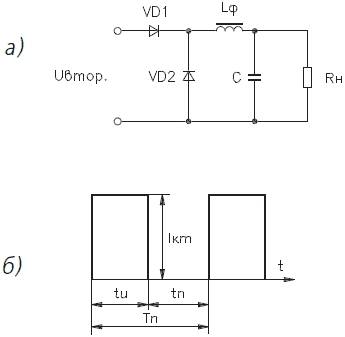

На рис. 1.5 представлена схема подключения нагрузки с прямым включением выпрямительного диода (рис. 1.5а) и форма коллекторного тока (рис. 1.5б), соответствующая данной схеме.

Рис. 1.5. Схема включения нагрузки с прямым включением диода (а) и форма тока коллектора транзистора преобразователя (б)

В схеме (см. рис. 1.5а) энергия передается в нагрузку синхронно с открыванием силового транзистора – интервал tи (см. рис. 1.5б).

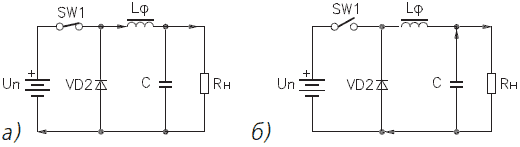

Эквивалентные схемы, поясняющие процессы, протекающие в каскаде с прямым включением диода, изображены на рис. 1.6.

Рис. 1.6. Эквивалентные схемы вторичной цепи каскада с прямым включением диода

На рис. 1.6 транзистор представлен в виде ключа SW1, который включается и выключается в определенные моменты времени (стрелками указано направление протекания тока).

В момент открывания транзистора и передачи энергии во вторичную цепь (как показано на эквивалентной схеме рис. 1.6а, где LC фильтр и нагрузка подключены к источнику напряжения Uп) ток Iн, протекая в нагрузку Rн через дроссель Lф, входящий в состав фильтра, запасает в нем энергию. Величину накопленной энергии можно вычислить по формуле:

W = 0,5 Lф Iн2 tи

Конденсатор сглаживающего фильтра C в течение действия импульса tи (при замкнутом ключе SW1) заряжается до напряжения Uн.

Во время паузы tп, когда энергия от первичного источника не подается (см. рис. 1.6б, ключ SW1 разомкнут), запасенная в дросселе Lф энергия поступает в нагрузку Rн. Замкнутый контур (протекание тока нагрузки Iн) образуется цепью из дросселя Lф (нагрузки Rн) блокирующего диода VD2.

Длительности импульсов (времени открытого состояния силового транзистора) и пауз в однотактных преобразователях определяются напряжением питания сети, индуктивными параметрами обмоток высокочастотного трансформатора и могут быть рассчитаны по формулам:

tи = Ik max L1 / Uп (1.1)

tп = Ik max L2W1 / UнW2 (1.2)

Из приведенных соотношений видно, что в общем случае длительности импульса tи и паузы tп не равны. В течение всего цикла работы ВЧ преобразователя через обмотки трансформатора в противоположных направлениях протекают токи, которые воздействуют на сердечник трансформатора, перемагничивая его. Так как длительности действия импульса и паузы не совпадают, не происходит и полной взаимной компенсации магнитных потоков, и сердечник постепенно намагничивается посредством наиболее длительного сигнала. Снижаются его магнитная проницаемость, уменьшается индуктивность трансформатора, эффективность работы преобразователя падает. В этом случае нужно применять либо магнитопроводы с заведомо увеличенной мощностью рассеяния, что приведет к неоправданному возрастанию габаритов источника питания, либо, что более правильно, специальные меры по устранению или компенсации эффекта подмагничивания.

На практике используется несколько вариантов принудительного компенсационного подмагничивания сердечника с помощью технологических приемов или дополнительно установленных элементов. Одним из способов является выполнение сердечника трансформатора на магнитопроводе с небольшим воздушным зазором. Однако это не всегда удобно и технологично, особенно в трансформаторах на кольцевых сердечниках. В качестве элемента для дополнительного перемагничивания может служить блокировочный конденсатор, устанавливаемый параллельно первичной обмотке трансформатора. Во время паузы, когда транзистор закрывается, конденсатор постепенно разряжается через первичную обмотку трансформатора. Разрядный ток создает магнитный поток, который перемагничивает сердечник. Величина этого конденсатора должна быть такой, чтобы длительность паузы составляла не менее четверти периода колебаний контура, образованного индуктивностью первичной обмотки трансформатора L1 и емкостью блокировочного конденсатора Сбл.
