Импульсные блоки питания для IBM PC

В преобразователях с прямым включением диода для устранения намагничивания сердечника трансформатора может быть использована дополнительная цепь, состоящая из диода и обмотки, намотанной на тот же сердечник. Фрагмент принципиальной схемы силовой цепи такого ВЧ преобразователя представлен на рис. 1.7.

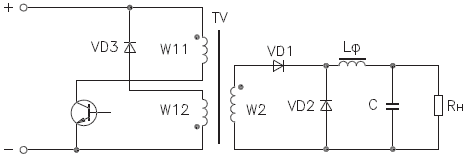

Рис. 1.7. Схема силового каскада ВЧ преобразователя с размагничивающей обмоткой силового трансформатора

В данном случае размагничивающая обмотка включена последовательно с диодом VD3. Обязательно обратите внимание на ее подключение к элементам схемы, обозначенное точками у начала обмотки.

В момент закрывания силового транзистора часть накопленной в трансформаторе энергии возвращается в источник питания через диод VD3. Величина тока, проходящего через возвратный диод VD3, обратно пропорциональна числу витков подключенной к нему компенсационной обмотки. Поэтому для снижения импульсного тока, протекающего через этот диод, можно увеличивать число ее витков. Однако при этом должно выполняться следующее соотношение чисел витков компенсационной и коллекторной обмоток:

W12 / W11 ≤ tп / tи (1.3)

Завершая описание и сравнение схем однотактных преобразователей с прямым и обратным включением выпрямительного диода в цепи нагрузки, приведем выражение для определения величин соответственно максимального импульсного тока коллектора Iки силового транзистора и тока, протекающего через первичную обмотку импульсного трансформатора. Для преобразователя с прямым включением диода оно имеет вид:

Максимальный импульсный ток транзистора для каскада с обратным включением диода рассчитывают по соотношению:

Коэффициенты в приведенных формулах имеют следующие значения:

γmax – коэффициент заполнения; определяет степень использования транзистора по току и вычисляется по формуле:

ηп – КПД преобразователя;

Uп – напряжение питания преобразователя;

Pн – мощность, выделяемая в нагрузке.

Из приведенных соотношений видно, что величины токов в преобразователях отличаются практически в два раза. Это предъявляет более жесткие требования к подбору транзисторов для источника питания с обратным включением диода. Сечение провода первичной обмотки трансформатора также должно быть различным. Следует отметить, что выбросы коллекторного напряжения на силовом транзисторе с индуктивной нагрузкой (в данном случае – первичной обмоткой импульсного трансформатора) могут достигать значения 4Uп. Для устранения перенапряжения на коллекторе транзистора в схемы вводятся дополнительные защитные (демпфирующие) цепи. Граничные параметры по максимальным значениям импульсного тока и напряжения на коллекторе транзистора являются определяющими при подборе элементов для замены неисправных.

Передача энергии в нагрузку (или ее накопление) в однотактных преобразователях производится только в течение интервала времени tи – открытого состояния силового транзистора. Более равномерное поступление энергии обеспечивают двухтактные преобразователи. Рассмотрим принципы их функционирования на примерах автогенераторных схем с насыщающимся трансформатором питания и переключающим трансформатором.

Схема двухтактного преобразователя с насыщающимся трансформатором представлена на рис. 1.8. Силовой каскад образуют два транзистора VT1 и VT2, трансформатор TV и элементы смещения – резисторы Rсм и Rб. Обмотки трансформатора Wб1 и Wб2 включены в базовые цепи транзисторов. Коллекторы транзисторов подсоединены к положительному полюсу источника питания через обмотки Wк, что определяется только типом проводимости транзисторов, используемых в данном примере. Вторичная цепь образована двумя бифилярно намотанными обмотками W2 и W2', нагруженными на двухполупериодный выпрямитель (диоды VD1 и VD2), к которому подключены конденсатор фильтра С и условное сопротивление нагрузки Rн.

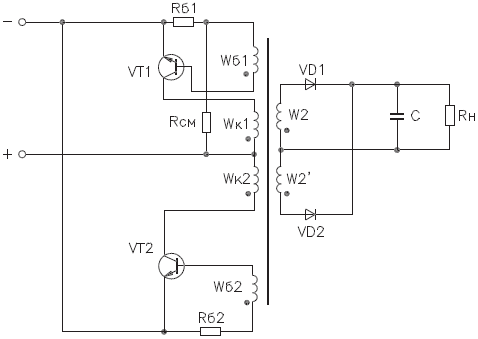

Рис. 1.8. Схема двухтактного преобразователя с насыщающимся трансформатором

Для нормальной работы преобразователя (см. рис. 1.8) сердечник трансформатора должен быть выполнен из материала с прямоугольной петлей гистерезиса (пермаллой, термостабильный феррит). Обмотки трансформатора TV включаются таким образом, чтобы обеспечивать положительную обратную связь и поддерживать режим автоколебаний. Поэтому начала обмоток на рис. 1.8 обозначены точками.

Работа автогенератора начинается после подачи на него напряжения питания. Из-за различия характеристик транзисторов в начальный момент времени один из них начинает открываться, в данном случае пусть это будет транзистор VT1. Через транзистор VT1 и, следовательно, через обмотку Wк1 начинает протекать ток. При этом во всех обмотках трансформатора TV наводится ЭДС, полярность которой определяется направлением их намотки. Полярность ЭДС, наводимой в обмотках Wб1 и Wк1 совпадает, и наведенная в обмотке Wб1 ЭДС полностью открывает транзистор VT1. Транзистор VT2 при этом закрывается. Данный процесс продолжается до насыщения сердечника, после чего наведенная в обмотках ЭДС уменьшается до нуля и меняет свою полярность. Теперь закрывается транзистор VT1, а VT2 начинает открываться. Процесс продолжается до момента, когда VT2 полностью откроется, а VT1 – закроется, после чего цикл повторяется. Таким образом, напряжение питания поочередно оказывается приложенным то к обмотке Wк1, то к Wк2. На вторичной обмотке трансформатора формируется переменный сигнал из прямоугольных импульсов, которые после выпрямления поступают в нагрузку. При открытом транзисторе VT1 полярность вторичного напряжения должна быть такова, чтобы диод VD2 оказывался смещенным в прямом направлении, а диод VD1 – в обратном. Через диод VD2 протекает ток, которым заряжается конденсатор фильтра C. После закрытия транзистора VT1 и открытия VT2 на вторичной обмотке полярность напряжения меняется и в этом случае диоды выпрямителя VD1 и VD2 также меняют свое состояние на противоположное. Диод VD2 оказывается запертым, а диод VD1 – открытым. Теперь конденсатор заряжается током, протекающим через диод VD1. Таким образом, при использовании двухтактного преобразователя и двухполупериодного выпрямителя поступление энергии во вторичную цепь происходит равномерно в течение всего цикла работы преобразователя.

Частота коммутации транзисторов преобразователя определяется выражением:

в котором:

Bs – индукция насыщения материала сердечника трансформатора;

Wк – число витков в коллекторной обмотке;

Sc – сечение магнитопровода;

kc – коэффициент заполнения сердечника магнитным материалом, значение которого определяется типом материала сердечника (его величина лежит в диапазоне 0,83-1,0);

Uп – напряжение питания преобразователя;

Uкэ нас – напряжение насыщения силового транзистора.

В выражении (1.7) присутствует параметр Wк, это предполагает, что индуктивные характеристики полуобмоток Wк1 и Wк2 одинаковы. Если это условие не будет выполняться, то длительности открытого состояния каждого из транзисторов будут разными. Нарушится принцип симметричного перемагничивания сердечника, и начнется постепенное его намагничивание. Если этот процесс будет продолжаться, то произойдет насыщение материала магнитопровода. Индуктивное сопротивление обмоток трансформатора значительно снизится, ток, проходящий через транзисторы, будет неконтролируемо увеличиваться, что приведет к выходу их из строя.

Важным условием повышения КПД преобразователя любого типа и обеспечения необходимого теплового режима является обеспечение максимальной скорости переключения транзисторов. В идеальной схеме силовые транзисторы преобразователя находятся в двух состояниях: насыщения и отсечки (полностью закрыты). В первом случае через транзистор протекает максимальный ток, но напряжение на нем равно минимально возможному – напряжению насыщения, поэтому мощность на транзисторе выделяется минимальная. В состоянии отсечки ток через транзистор не протекает, а напряжение на нем равно напряжению источника питания. Мощность и во втором случае минимальная. Однако в реальных условиях переход транзистора из одного состояния в другое занимает определенное время, в течение которого транзистор находится в промежуточных состояниях. Чем больше времени занимает переходный процесс, тем больше тепловой энергии рассеивается на транзисторе. Для снижения длительностей коммутационных фронтов импульсов параллельно резисторам Rб устанавливаются форсирующие конденсаторы Сб. Для выбора номинала емкостей этих конденсаторов следует руководствоваться следующим условием:

Сб ≤ Tп / 2Rб (1.8)

Еще одним фактором, оказывающим большое влияние на работу преобразователя, являются инерционные свойства диодов, установленных в выпрямителе вторичной цепи. Эти свойства характеризуются временем рассасывания избыточных носителей заряда и временем восстановления обратного сопротивления. У диодов, используемых в выпрямителях импульсных преобразователей, значения этих параметров должны иметь минимальную величину (порядка нескольких наносекунд). Такими параметрами могут обладать высокочастотные или импульсные безинерционные диоды. В рабочем режиме диоды выпрямителя (см. рис. 1.8) находятся в открытом состоянии попеременно. В момент переключения оба диода на некоторое время оказываются в открытом состоянии, так как один из них начинает закрываться, а второй только открывается. Следовательно, во время переходного процесса переключения, длительность которого и определяется инерционными свойствами диодов, вторичная обмотка на короткий промежуток времени закорачивается этими диодами. Это приводит к возрастанию коллекторного тока из-за кратковременного возрастания нагрузки, перегреву транзисторов и искажению формы фронта импульсного напряжения, увеличивая его длительность. Воздействие инерционных свойств диодов на силовые транзисторы заключается в том, что транзисторы некоторое время оказываются одновременно открытыми и через них протекают сквозные токи. Это вызывает дополнительные потери мощности и может быть причиной пробоя транзистора.

Конденсатор емкостного фильтра C, установленный в нагрузочной цепи, во время коммутационных процессов разряжается не только через нагрузочную цепь, но и через вторичную обмотку трансформатора. В эти моменты пульсации выходного напряжения вторичной цепи существенно возрастают. Величина емкости сглаживающего фильтра определяется допустимым уровнем пульсаций напряжения на нагрузки и может быть вычислена по формуле:

в которой:

I0 – номинальный выходной ток;

U0 – номинальное выходное напряжение;

U2 – действующее напряжение вторичной обмотки трансформатора;

Uпр – постоянное прямое напряжение на диоде;

Uo~ – допустимое напряжение пульсаций;

tр.д – время рассасывания заряда выпрямительного диода;

tф – длительность фронта импульсного сигнала.

Как видно из выражения (1.9), величина емкости конденсатора сглаживающего фильтра обратно пропорциональна длительности фронта импульса tф. Следовательно, уменьшая эту величину при заданном уровне пульсаций, получим возможность применять конденсаторы меньшей емкости, снизить массу и габариты источника питания. Одним из способов повышения эффективности этого параметра является применение в схеме автогенератора с насыщающимся трансформатором единого базового резистора Rб. Вариант схемы автогенератора с таким резистором представлен на рис. 1.9.

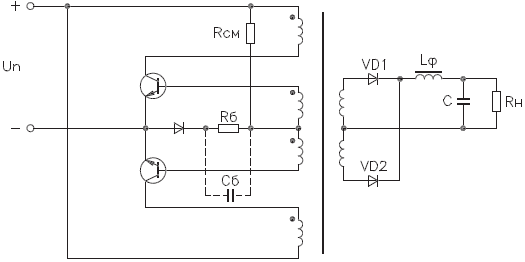

Рис. 1.9. Схема автогенератора с общим резистором в цепи базы

Пунктирными линиями на схеме показано возможное подключение дополнительного форсирующего конденсатора Cб, номинал которого определяется соотношением (1.8). Значительное увеличение емкости конденсатора Сб может привести к задержке переключения транзисторов с образованием паузы при переходе импульсного переменного напряжения через нулевое значение. Это может быть вызвано тем, что при малых напряжениях на базовых обмотках к базе каждого транзистора будет приложено небольшое запирающее смещение.

Для снижения пульсаций выходного напряжения в фильтре вторичной цепи может использоваться дроссель Lф, но применение индуктивных элементов во вторичных цепях автогенераторных схем имеет свои особенности. Дело в том, что выпрямленный ток, протекающий через дроссель фильтра во время коммутации транзисторов и смены полярности импульсного напряжения, не может измениться мгновенно, сохраняя свое значение некоторое время практически постоянным. Этот фактор оказывает дополнительное негативное влияние на процесс переключения. Если в выпрямителе установлены диоды с большим временем рассасывания зарядов, то при смене полярности импульсного напряжения оба диода на какой-то промежуток времени оказываются открытыми, замыкая накоротко вторичную обмотку трансформатора. Во вторичной цепи происходит мгновенное увеличение нагрузки, в результате чего снизится приведенное к первичной обмотке сопротивление, что приведет к нарушению условия возникновения автоколебаний. В колебательном процессе может возникнуть пауза, а на нагрузке произойдет увеличение амплитуды пульсаций. Интервал восстановления условий автоколебаний будет зависеть от времени восстановления обратного сопротивления диодов и уменьшения тока через дроссель фильтра. Таким образом, если в выпрямителе будет установлен дроссель большой индуктивности, это может привести к срыву колебаний автогенератора.

Установка в выпрямителе безинерционных диодов значительно сокращает время протекания переходного процесса, в этом случае дроссель увеличивает вносимое эквивалентное сопротивление. Но рекомендации, приводимые в литературе, указывают на желательное использование чисто емкостных фильтров во избежание нежелательного влияния на работу автогенератора.

Преобразователи с насыщающимся трансформатором находят применение в устройствах с частотами генерации 20–50 кГц. Основным недостатком этих преобразователей является наличие всплесков тока коллектора в момент выключения транзисторов, что приводит к увеличению потерь и неполному использованию транзисторов по току. В этом отношении лучшие характеристики имеют преобразователи автогенераторного типа, построенные на основе переключающего трансформатора. Они работают в линейной области кривой намагничивания магнитопровода трансформатора.

Схема преобразователя с переключающим трансформатором представлена на рис. 1.10.

Рис. 1.10. Схема преобразователя с переключающим трансформатором

В отличие от всех схем, приведенных выше, преобразователь, показанный на рис. 1.10, наряду с силовым трансформатором TV1 содержит дополнительный трансформатор управления TV2. Диоды VD1 и VD2, подключенные к базовым переходам транзисторов, выполняют защитные функции, ограничивая напряжение перехода база-эмиттер Uбэ. Трансформатор TV1 работает без захода рабочей точки в область насыщения. Управление коммутацией силовых транзисторов осуществляется переключающим трансформатором TV2. Резистор Rос, установленный в цепи обмотки обратной связи, предназначен для снижения бросков коллекторного тока при коммутации силовых транзисторов. Когда происходит насыщение магнитопровода трансформатора TV2, падение напряжения на резисторе Rос резко возрастает, базовый ток открытого транзистора уменьшается, и он начинает переходить в активный режим, вызывая начало переключения транзисторов автогенератора. Частота переключения транзисторов автогенератора определяется параметрами трансформатора TV2 и может быть вычислена по формуле:

в которой

U1 – напряжение на обмотке W1;

W1 – число витков обмотки W1.

Значение остальных коэффициентов аналогично приведенным для выражения (1.7), только их значения должны соответствовать параметрам магнитопровода трансформатора TV2. Величина резистора Rос влияет на значение напряжения U1 обмотки W1 переключающего трансформатора TV2, поэтому изменением номинала резистора Rос в небольших пределах можно корректировать рабочую частоту преобразователя. Номинал резистора Rос определяется из следующего соотношения:

где

n1 = W2 /Wk – коэффициент трансформации силового трансформатора TV1.

Для обеспечения постоянного тока базы транзистора в течение всей длительности импульса переключающий трансформатор изготавливается на магнитопроводе с малым током намагничивания, а в базовые цепи включаются токоограничивающие резисторы Rб. Мощность переключающего трансформатора определяется максимальным током базы транзистора и напряжением на его вторичных (базовых) обмотках.

Реализация двухтактных автогенераторных схем предъявляет определенные требования к параметрам применяемых силовых транзисторов. Транзисторы должны быть однотипными и с максимально близкими параметрами. Так, большое различие коэффициентов передачи тока эмиттера h21э у транзисторов VT1 и VT2 может вызвать значительную асимметрию длительностей полупериодов импульсного переменного напряжения и подмагничивание выходного трансформатора TV1. Если сердечник трансформатора имеет прямоугольную петлю гистерезиса, то он постепенно перейдет в состояние насыщения. Во время коммутации тока на транзисторе с большим коэффициентом усиления будет наблюдаться всплеск коллекторного тока. На таком транзисторе будет рассеиваться больше тепловой энергии, чем на втором.

Во избежание насыщения сердечника магнитопровода выходного трансформатора TV1, он должен выполняться из материала с непрямоугольной петлей гистерезиса. Дополнительное симметрирование работы транзисторного каскада можно произвести подстройкой номиналов базовых резисторов Rб.

Заканчивая рассмотрение автогенераторных преобразователей напряжения, следует уделить внимание достоинствам и недостаткам их применения.

К неоспоримым достоинствам, представленных одно– и двухтактных схем можно отнести их относительную простоту и небольшое количество элементов для реализации силовой части. Применение таких схем рекомендуется в устройствах с потребляемой мощностью 30–40 Вт.

В заключение приведем наиболее существенные недостатки описанных выше вариантов автогенераторных высокочастотных преобразователей напряжения, ограничивающие их применение. К ним относятся:

• сложность получения симметричной формы импульсного сигнала и как следствие подмагничивание силового трансформатора, что ограничивает выходную мощность преобразователя;

• необходимость использования транзисторов с большим запасом по максимальным току и напряжению из-за возможных скачков тока и напряжения во время коммутационных процессов;

• помехи, возникающие во время коммутационных процессов, требуют тщательной дополнительной фильтрации, что может ограничивать их применение при работе с аналоговыми цепями;

• большая зависимость частоты автогенерации от параметров элементов схемы, первичного напряжения питания и температуры;

• возможная нестабильность работы при изменении нагрузки и критичность к параметрам цепи фильтрации вторичного напряжения (более подробное описание приведено в примере преобразователя с насыщающимся трансформатором);

• невозможность удовлетворительной регулировки уровня напряжения вторичной цепи прямым воздействием на автогенераторный каскад. Необходимость установки стабилизаторов во вторичной цепи и в этом случае существенное снижение КПД;

• трудность тестирования силового каскада преобразователя при проведении ремонтных работ.

Последний фактор имеет немаловажное значение. Режимы автогенератора рассчитываются с учетом реальных условий его функционирования и жестко от них зависят. Оценка и анализ отказа, особенно связанного с силовым каскадом, может проводиться только при отключенном напряжении питания. Безопасное включение сетевого преобразователя (с первичным питанием от 220 В) на пониженное напряжение в «щадящем» режиме для тестирования может оказаться бессмысленным, так как условия самовозбуждения не будут выполнены и преобразователь не запустится. Если произведенная замена неисправных элементов окажется неправильной или неполной, может произойти повторный отказ, и в результате выйдут из строя новые элементы. Ремонт таких источников требует особого внимания, предварительной подготовки и тщательного всестороннего анализа возникшей проблемы.

Перечисленные недостатки описанных выше преобразователей накладывают серьезные ограничения на их применение. В настоящее время более широко используются источники питания, структурная схема которых соответствует приведенной на рис. 1.2. Такие источники питания частично лишены недостатков, свойственных автогенераторным преобразователям. Они выгодно отличаются существенно большей экономичностью, предсказуемостью параметров, удобнее при проведении ремонтных и диагностических работ (эти вопросы будут подробно рассмотрены при описании методов поиска неисправностей в реальных схемах).
