Scavenger. Космический мусор

Проблемы ликвидации космического мусора, существующие и перспективные методы, мониторинг

Космический мусор (КМ) – все объекты, кроме активных космических систем (АС), которые находятся на околоземных орбитах или возвращаются в атмосферу.

Это естественные объекты (космические тела, их обломки, пыль) и искусственные объекты (фрагменты спутников, ракет, станций, а так же спутники и системы, закончившие активное существование).

Опасность КМ: 1) столкновение с АС (угроза жизни космонавтов и работоспособности систем); 2) неполное сгорание и химическое загрязнение продуктами сгорания при входе в атмосферу (угроза жизни и здоровью населения, угроза разрушения наземных объектов); 3) столкновение объектов (каскадный эффект).

Факторы загрязнения (термин), влияющие на степень загрязнения и на его последствия, следующие: время нахождения на орбите, траектория, высота орбиты, наклон орбиты, размер, масса, скорость, химический и биологический состав, радиоактивность, районы особенно выраженного влияния различных техногенных, космических и земных факторов, другое.

Проблема: нет достаточного мониторинга объектов КМ (всестороннего, точного, непрерывного и в реальном времени) по всем факторам загрязнения.

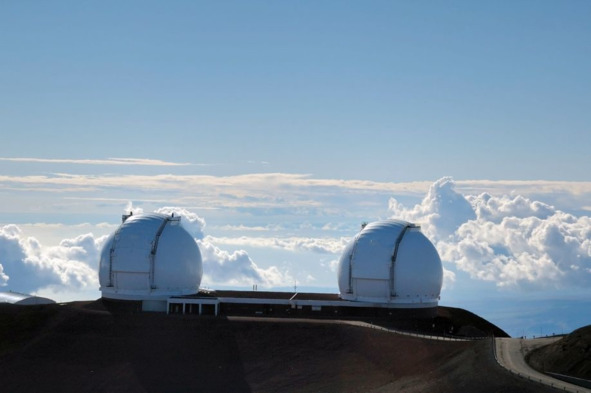

В настоящее время мониторинг КМ осуществляется небольшим, для глобального решения проблемы, числом международных наземных станций с попыткой объединить их в функциональные сети (IGMASS/МАКСиМ, Space Surveillance, АСПОС и др.), так как способы мониторинга достаточно разнообразны. Применяются методы оптических (в том числе лазерных), радиолокационных, фото- и теленаблюдений.

В зависимости от применяемых методов и принципов работы наблюдаются либо существенные погрешности измерений, либо отсутствие возможностей:

– измерения в полном диапазоне (например, дальние и близкие «дальности» одновременно);

– комплексное наблюдение всех факторов загрязнений;

– одновременное наблюдение за группами объектов КМ, за объектами различных размеров, с разными скоростями и параметрами орбит;

– наблюдения в реальном времени (маркировка для опознавания, фиксация параметров, изменения параметров);

– обнаружение всех объектов, включая самые мелкие (в зависимости от методов обнаружения и отдалённости делятся: до 1—2 мм, до 1 см, до 10 см и больше).

С учётом перечисленных недостатков существующий мониторинг позволяет создавать только математические модели части объектов КМ и только прогнозировать их поведение, то есть отслеживать не в реальном времени.

Проблема: не предложен достаточно надёжный способ маркировки объектов КМ и обмена данными между ними и анализирующими устройствами.

Одним из способов слежения за движущимися наземными объектами является их маркировка. Например, на животных устанавливают окольцовку и GPS-передатчики, за людьми наблюдают видео- и фотокамеры, повсеместно применяются электронные и магнитные штрихкоды, радиолокация используется в военных и промысловых целях.

Каждый способ, особенно в космических условиях, имеет недостатки: невозможность измерения всех факторов загрязнения одновременно; нереальная или дорогостоящая установка на объекты, движущиеся с огромной скоростью и имеющие небольшие размеры; недостаточный объём получения данных об объектах; отсутствие слежения в реальном времени; проблемы энергопотребления.

На Земле для точных измерений чаще применяются активные методы радиолокации, но в космических условиях это значительный расход электроэнергии.

При использовании пассивных методов сигналы подвергаются целому ряду искажающих помех, а собственный фон объектов (электромагнитный, инфракрасный и др.) должен быть достаточным для обнаружения. В условиях космоса эхолокация вообще отпадает.

Результаты наблюдений наземных станций заносятся в специальные каталоги космического мусора, но параметры КМ постоянно меняются, и отследить их с Земли в реальном времени невозможно.

По математическому моделированию написано множество трудов, но в настоящее время им не находится практического применения.

Проблема: не существует реальных наземных и космических систем, способных удалять космический мусор.

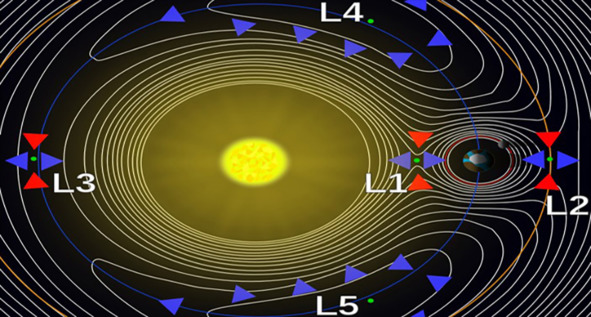

В настоящий момент идут обсуждения методов ликвидации КМ: складирование в точках Лагранжа, перевод объектов на орбиты захоронения (для самоуправляемых АС) и увод в космическое пространство, уничтожение на месте, торможение атмосферой.

Спутниковые системы стараются располагать на энергосберегающих орбитах, в зонах, откуда они отслеживают («покрывают») требуемые территории Земли или решают другие задачи (например, экономия топлива при выводе на экваториальную орбиту). Постепенно ощущаться нехватка мест для новых систем, наблюдение космоса с Земли затруднено.

Некоторые системы помещают в точки Лагранжа для энергосберегающего маневрирования. Там же скапливается и дрейфующий рядом КМ. Возникает дилемма: складировать космический мусор в точках Лагранжа или расчищать их для энергосберегающего использования спутниками.

Увод КМ к орбитам захоронения или в дальний космос сопровождается большим расходом топлива. Самоуправляемых систем мало, и не на всех предусмотрен запас топлива. Договорённость космических держав о создании безопасных самоуводящихся и самоликвидирующихся систем находится в стадии обсуждения.

Коротко о представленных в интернет разработках

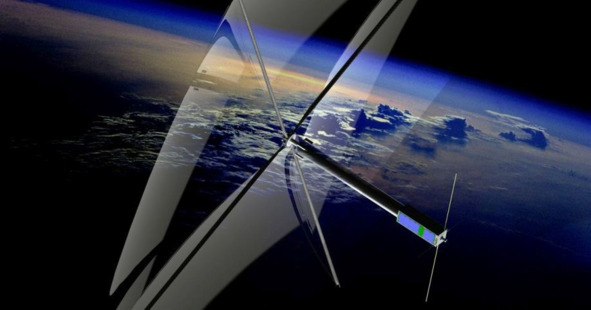

Наиболее реальные тягачи для транспортировки КМ построены по принципу солнечного паруса и использования геомагнитного поля Земли. Проблема захвата обломков не решена, полёт не контролируем, скорость черепашья.

Многоразовые системы с манипулятором технически и экономически неэффективны. Смогут собрать лишь небольшую часть крупных объектов. Системы громоздки, не маневренны, энергозатратны, дорогостоящи в эксплуатации и при утилизации собранных объектов.

Способ крепление двигателя на объекты теоретически применим только к объектам больших размеров и движущихся с малой скоростью. Чтобы догонять объекты нужно тратить топливо. К тому же двигателю тоже потребуется энергия и хоть какая-то система управления. Система рискует стать одноразовой и смысл её применения потеряется.

Системам, придающим объекту импульс движения направленным выстрелом (снаряд, газ, другое) или механическим толчком (манипулятор), потребуется сначала этот предмет захватить или попасть в него и затратить энергию, а «отдача» противодействия бесконтрольно изменит параметры орбиты самой системы.

Уничтожение лазером или зарядом не изучено до конца и небезопасно для соседних систем. Дробление на осколки ещё больше усложнит ситуацию.

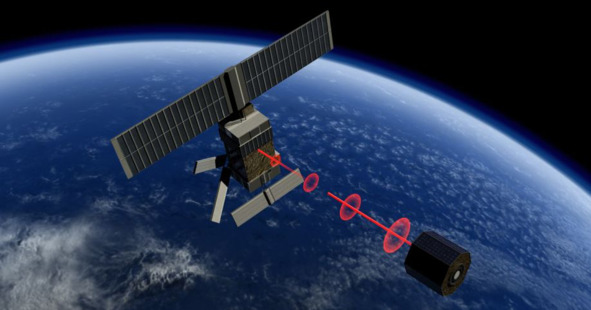

Торможение лазером или солнечным рефлектором в атмосферу неконтролируемо. Успех воздействия зависит от отражающих и геометрических характеристик поверхностей. Для лазера необходима энергия. Можно использовать как средство экстремальной защиты АС для корректировки траекторий приближающихся обломков.

Выстреливающиеся «гасящие» скорость КМ экраны требуют наличия их запаса на АС для длительного защитного применения, действуют на небольших расстояниях и требуют точности выброса. Стационарные экраны громоздки, требуют ремонта, правильной установки или возможности корректировки угла защиты; их можно использовать только для защиты отдельных систем жизнеобеспечения.

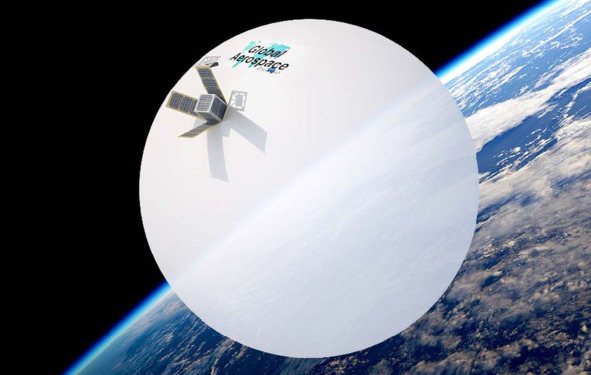

Увод мелкого мусора в атмосферу группами требует создания конструкций определённого типа. В настоящее время существуют проекты пассивного захвата мелких частиц. Это пористые шары и мембраны тканого типа, выводимые на орбиту. Размещение потребует точности. Маневрирование и утилизация почти не контролируются. Количество конструкций велико.

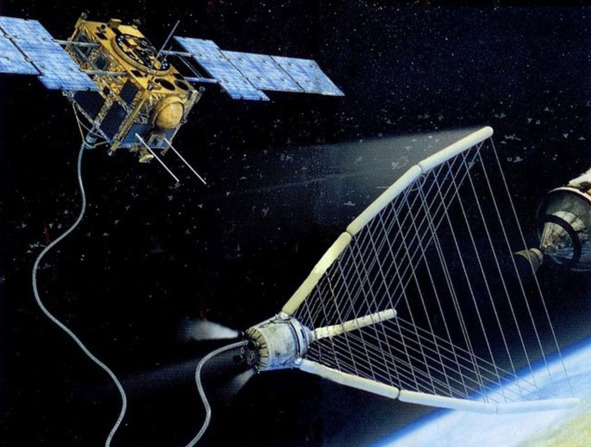

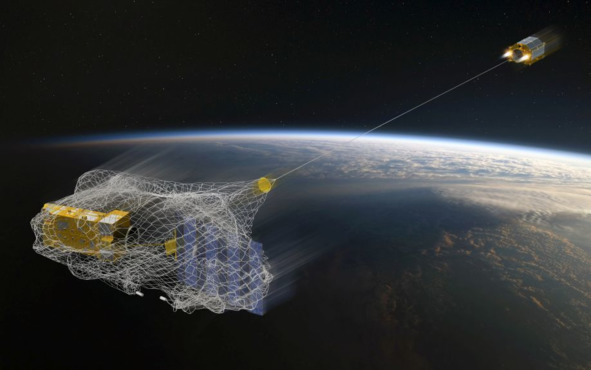

Групповой захват объектов с помощью огромной сети и нескольких спутников требует точной координации их действий.

Сеть может запутаться, порваться, зацепиться за орбитальную станцию, в неё могут попасть ближайшие АС, а магнитная сеть может притянуться сама, и тогда спутники и сеть сами станут опасным космическим мусором.

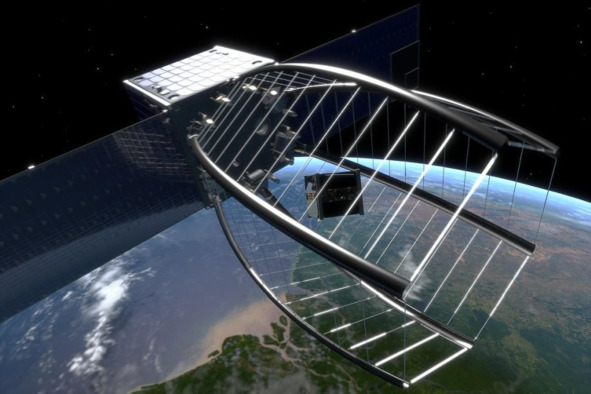

Системы-ловушки нашли наибольший отклик среди изобретателей. Конструкции разнообразны, но в целом сводятся к механическому или магнитному удержанию. Требуется минимальное сближение, так как в большинстве конструкций используются штанги, манипуляторы и гарпуны на тросах. Утилизация предполагается вместе с дорогостоящей ловушкой.

Такие экзотические проекты, как обливание объекта водой для его утяжеления, или создание «болота» распылением вольфрамовых частиц, или «вывешивание» троса, с которым весь КМ когда-то столкнётся, или торможение размотанным с катушки пятикилометровым тросом, или многолетнее торможение парашютом, – пока представляются только теоретически.

Многие из описанных систем могут функционировать только на низких орбитах, используя для торможения плотную атмосферу, большинство – только с крупными объектами. Возможности каждой системы в отдельности очень ограничены. Используются пассивные средства наблюдения с Земли, а контролирующие системы, обеспечивающие безопасные манёвры, неэффективны или отсутствуют.

В настоящее время до конца не определены ключевые методы и способы эффективной ликвидации космического мусора

В целом, у предлагаемых систем борьбы с космическим мусором существует ряд сложностей в их практической реализации. Необходимы новейшие эффективные и малозатратные решения, которые, на мой взгляд, смогут соответствовать следующим условиям:

– расчётное количество конструкций, необходимое для достаточного очищения от космического мусора, включая пополнение или замену систем, предсказуемое и практически реализуемое;

– то же самое для запаса вспомогательных конструкций (ловушек и др.);

– системы малогабаритны и имеют небольшую массу;

– система управления снабжена двигателями с малыми размерами, малой массой источника питания и высоким КПД;

– система управления маневренна (гибкое перемещение в требуемой области, точность размещения в заданных точках);

– система стабилизации устраняет потерю ориентации во время воздействия на объекты (рациональная организация работы многодвигательных систем);

– способы и конструкции захвата объектов технически исполнимы, с учётом различных параметров орбит и скорости;

– возможен ремонт и замена систем во время эксплуатации;

– источники энергии самовосполнимы;

– утилизация объектов (маршрут и время) при транспортировке и естественном торможении об атмосферу надёжно контролируется;

– управление систем исключает столкновение с АС;

– имеется активная и пассивная защита от возможного разрушения конструкций другими объектами;

– самоуничтожение систем и уничтожение объектов проходят в безопасных режимах, в атмосферу уводятся только безопасные объекты.

Необходимо подумать об эффективности выведения систем и о способах предотвращения возникновения КМ, но в данной работе эти темы не рассматриваются.

Все предлагаемые на сегодняшний день системы способны решать только отдельные и узконаправленные задачи, либо очевидно неэффективны, либо ждут развития новых технологий.

Настоящий обзор основан на проведённом мной интернет – исследовании и изложен в личной интерпретации. Некоторые мысли могут показаться сведущим людям ребячеством, но это не меняет сути работы.

Даже поверхностным взглядом улавливается, что решение общей задачи оказалось в тупике из-за разношёрстности её составляющих. Необходима идея, которая сможет глобально объединить существующие разработки и заставит разработчиков думать, как вписать своё изобретение в общую концепцию.

Предлагаю свой вариант —

«Орбитальная система ликвидации космического мусора Scavenger».

Орбитальная система ликвидации космического мусора Scavenger

(Мусорщик; сборщик мусора/экология)

Предлагаемая система состоит из нескольких подсистем, которые должны решить основные задачи эффективной ликвидации КМ. Это подсистема мониторинга КМ, подсистема средств «уборки» КМ и эксплуатационная база, обслуживающая всю систему в целом. Системе доступны орбиты любой высоты и объекты очень малых размеров, опасных на высоких скоростях.

Подсистема орбитального мониторинга космического мусора «Сканер» (SсANNER)

Орбитальная масса КМ не стабильна. На неё действуют такие факторы как столкновение объектов (взрывы, мгновенное изменение координат, увеличение числа обломков, неконтролируемый полёт), торможение атмосферой и падение на Землю, изменение орбит под воздействием космических излучений и др.

Качественный мониторинг должен показывать полную картину ситуации с КМ околоземного пространства.

Это позволило бы оперативно реагировать на изменения факторов загрязнения: вовремя совершать манёвры уклонения АС от опасных орбит, уводить крупные несгораемые и токсичные фрагменты на орбиты захоронения, ускорять ввод в атмосферу безопасно сгораемых объектов, применять защитные средства на космических станциях. Комплексный мониторинг помог бы сортировать мусор по степени опасности и сложности его уборки, эффективно распределять средства для осуществления профилактических мер.

Отметим: все реальные комплексы наблюдений за КМ расположены на поверхности Земли.

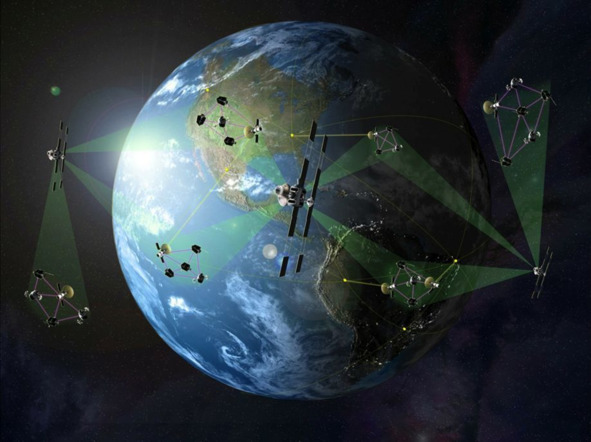

Идея: создать спутниковую систему для комплексного мониторинга непосредственно вблизи объектов КМ (назовём её «Сканер»).

Сканеры должны отслеживать всю орбитальную массу КМ и произвольно располагаться в проблемных районах наибольшего влияния различных факторов: техногенных (наибольшее скопление объектов), космических (давление излучений на поверхность объектов) и земных (гравитация и геомагнитное поле), а также комплексных факторов, таких как радиационные пояса и их границы.

Кроме произвольного расположения спутники необходимо системно объединить в локальную сеть обмена данными, что позволит создать и поддерживать реальную базу данных орбитальной массы КМ и оперативно отслеживать изменения в любом районе околоземного пространства.

Отметим: пассивные радиолокационные установки требуют существенно меньших энергозатрат, чем активные.

Выбираем пассивную радиолокацию как наиболее удовлетворяющий наши потребности способ, посредством которого можно «покрывать» радиолокационным сигналом обширные участки без опасения что-то упустить, в т.ч. самые проблемные обломки размером менее 10 см на скоростях до 7—15 км/сек.

Проблема: большинство обломков не имеют привычного для земной пассивной радиолокации фона, а на выведенных из эксплуатации космических системах не работает оборудование, которое могло бы этот фон создавать.

Идея: необходимо научится обнаруживать и измерять возмущения на поверхности объектов КМ, которые появляются при воздействии на них космического излучения любого вида (например, фототоки от фотонов). То есть экспериментировать с частотными диапазонами передатчиков-приёмников, тем более что здесь не мешает атмосфера.

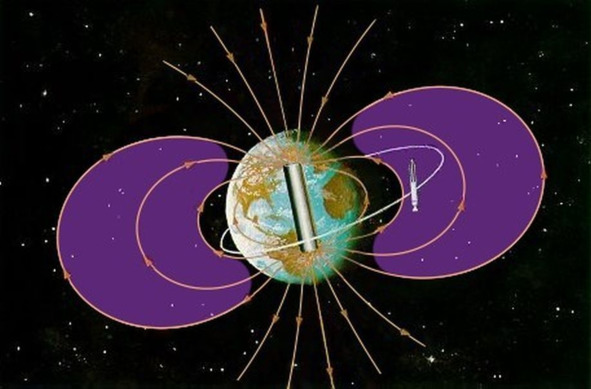

Идея: необходимо научиться обнаруживать и измерять возмущения на поверхности объектов КМ, которые возникают при проходе через радиационные пояса Земли (на входе и выходе), предварительно измеряя интенсивность фона поясов. Возможно, не все объекты проходят через один из поясов или проходят через оба пояса, или только через один, но создание локальной сети Сканеров в ключевых точках околоземного пространства поможет решить эту задачу.

Идея: для более точного измерения координат объектов необходимо использовать радиомаяки, которые можно разместить на долговечных АС с корректируемыми орбитами (например, ГЛОНАСС) или использовать отдельные спутники-маяки.
