Научно-практические основы процесса дегидрирования этилбензола в присутствии водяного пара, полученного из воды, подвергнутой физическому воздействию

1.1 Основные этапы развития процесса дегидрирования этилбензола

С появлением крупнотоннажных производств мономеров, масштабы которых непрерывно растут (так, мощности по СТ возросли от 25 тысяч т до 500 тысяч т на одном единичном агрегате), идет непрерывный поиск и исследование путей повышения эффективности этих процессов. Действительно, при таких масштабах увеличение выхода продукта хотя бы на 1 % приводит к получению дополнительной прибыли в несколько десятков млн. рублей.

Рассмотрим в общих чертах пути, которые прошла промышленность дегидрирования ЭБ в СТ за последние 30-40 лет.

Первоначально все исследования были направлены на поиск нового катализатора дегидрирования ЭБ для замены немецкого катализатора на основе оксида цинка, т.к. выход СТ на этом катализаторе был невелик. Причем катализатор очень быстро закоксовывался и требовалась регенерация каждые 3-4 часа.

В середине 70-х годов Воронежский филиал НИИМСК предложил более активный цинковый катализатор. Практически одновременно группа исследователей из НИИМСК «Ярсинтез» (ныне ОАО НИИ «Ярсинтез») под руководством Г.Р. Котельникова впервые в нашей стране предложили ЖОК. Этот катализатор состоял из Fe2O3, был промотирован оксидом калия и хрома.

По мере изучения свойств ЖОК, они начали применяться и для дегидрирования изоамиленов в изопрен. Позже несколько фирм в России начали готовить на основе этого катализатора свои марки ЖОК, промотированные соединениями II-IV, VI групп периодической системы [3, 4] (табл. 1.1), но выход СТ оставался практически на таком же уровне.

Отличительной особенностью этих катализаторов является способность работать без регенерации в течение длительного времени в присутствии водяного пара. Они широко используются в промышленности дегидрирования и в настоящее время. Природа каталитического действия таких сложных систем является предметом постоянного изучения, поскольку возможность понять и научиться управлять формированием каталитических свойств является весьма привлекательной [5-16].

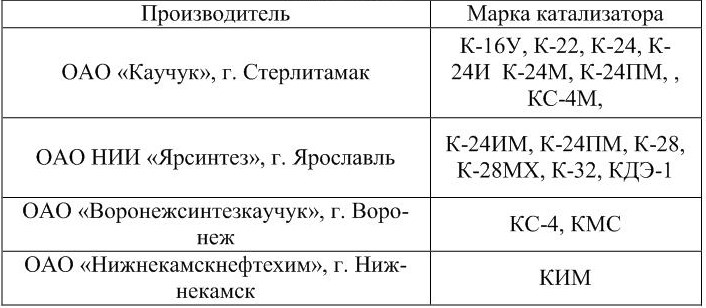

Таблица 1.1

Основные производители и марки катализаторов дегидрирования

Российскими и зарубежными исследователями с применением различных физических и химических методов было установлено, что в условиях реакции ЖОК представляет собой комбинацию различных фаз, основными из них являются: гематит (Fe2O3), магнетит (Fe3O4), моноферрит калия (KFeO2), полиферрит калия (K1+xFeIIxFeIII11xO17), а также твердые растворы промоторов в указанных основных фазах [17-21]. Эта сложная каталитическая система находится в постоянном взаимодействии с реакционной средой, происходит непрерывный обмен электронами – окисление-восстановление. Сам процесс и катализаторы относятся к окислительно-восстановительному типу.

Разработка ЖОК была крупным скачком в промышленности дегидрирования ЭБ, его применение требовало нетрадиционного подхода к конструкциям реакторов. При таком большом выходе СТ, с учетом эндотермичности реакции, традиционный предварительный подогрев сырья и пара уже не обеспечивал требуемое количество тепла реакции. По мере продвижения реакционной массы по реактору наблюдалось снижение температуры катализатора по высоте слоя на 30-40 °C, что, в свою очередь, снижало активность катализатора и выход целевого продукта. Поэтому были созданы новые реакторы дегидрирования. Ряд таких схем приведен на рисунке 1.1.

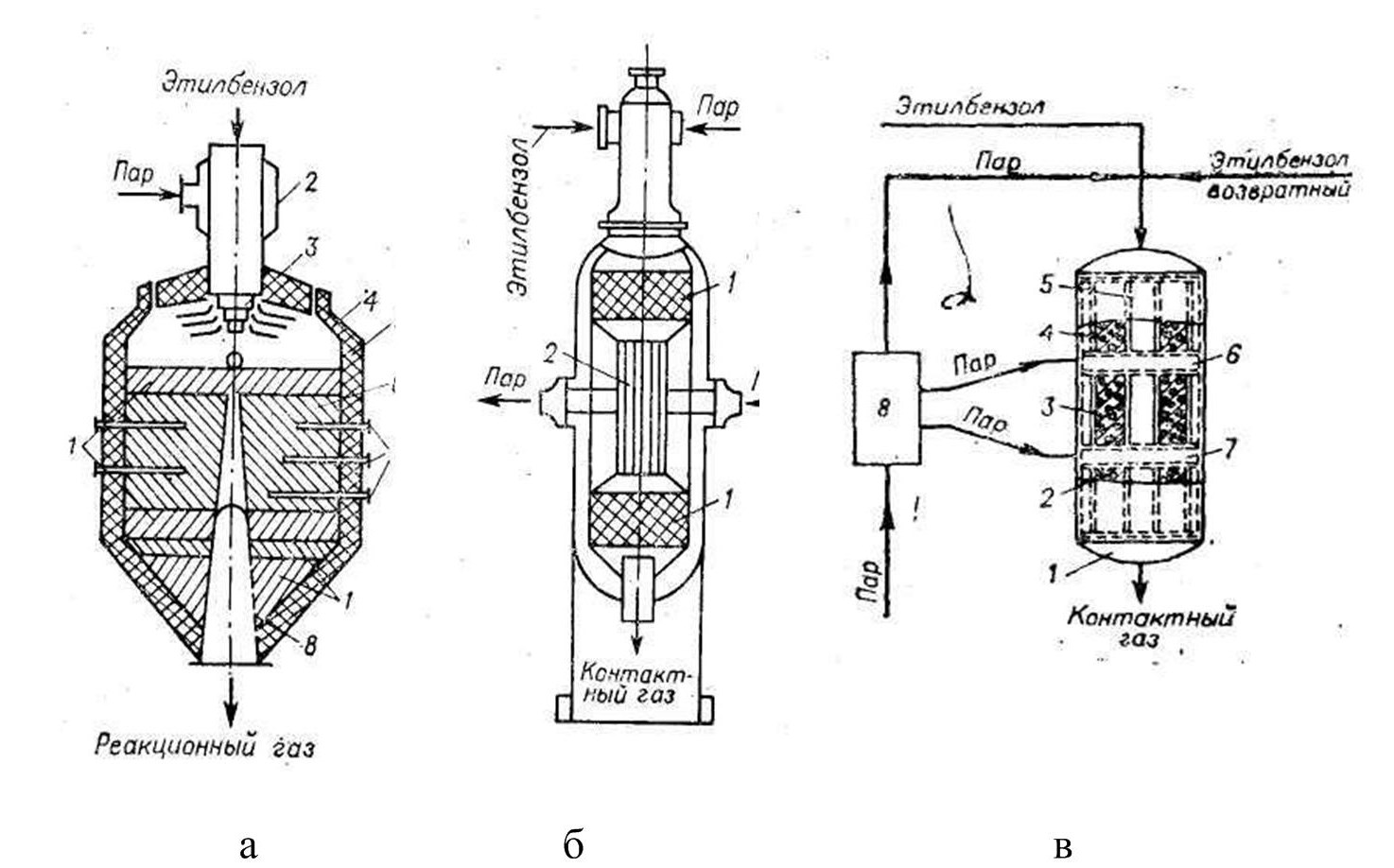

Рисунок 1.1 − Реакторы дегидрирования ЭБ: а – адиабатический; б – изотермический с промежуточным подогревом реакционной смеси; в – трехсекционный блок адиабатических реакторов с промежуточным подогревом реакционной смеси

Наибольшее распространение получил адиабатический вариант реакторного узла, отличающийся простотой конструкции, легкостью управления и практически не имеющий ограничений по мощности единичных агрегатов [22]. С целью получения более высокой степени превращения ЭБ в СТ повышают температуру реакционной смеси. Для этого используют реакторы, как правило, с двумя или иногда тремя промежуточными нагревателями. Перегретый пар подается вместе с ЭБ. На современных адиабатических установках дегидрирования, работающих при давлении 41 кПа, на выходе со второго реактора селективность достигает 97 % при конверсии ЭБ 60-70 % [23].

В России из всех возможных схем применяется реактор с коаксиальным слоем катализатора и промежуточным подогревом. Достоинством такой конструкции является возможность создания агрегата практически любой производительности, определяемой высотой слоя катализатора [24, 25].

В тоже время учеными был предложен ряд технологий, позволяющих интенсифицировать процесс дегидрирования ЭБ:

– дегидрирование в мембранных реакторах [26]. На реакторах, оснащённых Pd мембранами, конверсия ЭБ выше на 10-15 % по сравнению с реакторами со стационарным слоем катализатора [27]. Это достигается за счёт мгновенного отвода водорода через стенки Pd-мембраны. Однако из-за чрезмерно высокой цены Pd мембраны не могут быть использованы в промышленных масштабах;

– окисление образующегося водорода [28]. Технология разработана Universal Oil Products, осуществлена в демонстративном масштабе в подразделении Mitsubishi Chemical в Японии. Особенностью технологии является наличие между реакторами дополнительного малого реактора с палладиевым цеолитным катализатором гидрирования кислорода, специально подаваемого в реактор. Взаимодействие кислорода с водородом, образовавшимся в процессе дегидрирования, является экзотермической реакцией и сопровождается выделением тепла. Таким образом, во-первых, вводится дополнительное тепло, необходимое для проведения реакции, путем промежуточного подогрева контактного газа, во-вторых, выводится водород из зоны реакции, сдвигая ее равновесие вправо. Однако сведений о промышленной реализации этого процесса в литературе нет. Очевидно, возникли сложности, связанные с созданием катализатора сгорания водорода.

Следующим этапом развития процессов дегидрирования можно считать успешный пуск в октябре 2003 г. на ОАО «Салаватнефтеоргсинтез» производства СТ мощностью 200 тыс. т/г вакуумным дегидрированием [29]. Технология была разработана российскими учеными под руководством Г.Р. Котельникова. Низкое соотношение [водяной пар]: [ЭБ] (менее 2,0:1 по массе) и высокий уровень конверсии ЭБ (до 70 %) обеспечивают низкие эксплуатационные затраты энергосредств, а высокие показатели селективности по СТ (до 95 % в промышленных условиях), обеспечивают низкий расход исходного сырья на производимый СТ.

Однако расчет равновесных выходов СТ при дегидрировании ЭБ при разных температурах и степенях разбавления водяным паром показывает, что теоретически возможно достижение 80-90 % выхода СТ [30]. Во всех вышеизложенных методах не был достигнут термодинамический максимум. Резерв составляет около 10 %.

Успешное внедрение вакуумного дегидрирования в промышленности означает начало перехода процессов нефтехимии на новый уровень, т.к. основные процессы, такие, как пиролиз, каталитический крекинг, дегидрирование парафиновых углеводородов (УВ), протекают с увеличением объема, и проведение этих процессов под вакуумом позволит значительно увеличить выход целевых продуктов. Единственная проблема подобных технологий – высокая стоимость компрессоров и сложности, связанные с их эксплуатацией.

Однако существуют попытки и другого подхода решения этой проблемы, заключающегося в использовании внешних физических полей в качестве дополнительного источника энергии.
