Полимерные седла поворотной арматуры. Современные подходы к выбору и изготовлению

1.1. Затворы шаровых кранов и клапанов

Шаровые краны могут иметь плавающий шар и шар в опорах (с фиксированной осью). Уплотнение затвора в кранах с плавающим шаром происходит путем самоуплотнения, так как шар под действием давления рабочей среды прижимается к седлу. Такие конструкции для управления требуют больших крутящих моментов, а, следовательно, приводов большой мощности.

В кранах больших размеров, например, в магистральных шаровых кранах, предпочтительны конструкции с шаром в опорах. При этом шар с двумя цапфами поворачивается вокруг фиксированной оси, образованной двумя цапфами, а уплотнение осуществляется подвижными седлами, поджимаемыми к шару пружинами, расположенными по окружности седла, или резиновым поджимным кольцом, Уплотнительные кольца, установленные на седле, могут изготовляться из резины, фторопласта, капролона, фторопласта с наполнителями, полиуретана, терморасширенного графита или бронзы. Высокие эксплуатационные качества показали

уплотнительные кольца из резины, марка которой подбирается в зависимости от условий эксплуатации крана.

Непременным условием работоспособности резиновых колец является высокая твердость резины. Хорошо зарекомендовали себя резиновые уплотнительные кольца, покрытые фторопластовой пленкой.

Для уплотнительных колец и уплотнений по штоку используется чистый или наполненный фторопласт, как химически стойкий, так и обладающий низким коэффициентом трения (менее 0,1). Однако фторопласт теряет свои свойства при температурах выше 100°С, а при температуре 230°С его стойкость падает до 00С. Это вынудило использовать графики зависимости рабочего давления от температуры для мягких уплотнений кранов. Указанная зависимость для чистого фторопласта регламентирована BS 5351 (рис. 1.2.).

Рис. 1.2. Зависимость рабочего давления в шаровых кранах с уплотнениями

из чистого фторопласта от температуры: А – 2”; B – 3“; C – 6”… 8”; D – 10”… 8”

Нейлоны, полиэстер кетоны (РЕЕК), флубон и другие модификации фторопласта, графитовые уплотнения, обычно терморасширенный графит, используются для повышения стойкости при высоких давлениях и температурах.

В табл. 1.1 приведены конструкции подвижных седел шаровых кранов с пробкой в опорах.

Таблица 1.1. Конструкции подвижных седел шаровых кранов с шаром на опорах

В связи с повышенными усилиями, действующими на седлах шаровых кранов больших диаметров прохода, и значительным износом уплотнительных поверхностей под действием этих усилий в некоторых конструкциях предусматривается автоматический отжим уплотнительных колец давлением рабочей среды (газом в газовых магистральных кранах) перед поворотом шара и подача густой смазки в затвор. Эти действия выполняются автоматически, что предусмотрено системой управления краном, имеющей сложную схему и включающей соответствующие блоки управления, электромагнитные клапаны и другие элементы.

Подвижные седла, снабженные уплотнительными кольцами, расположены в цилиндрических расточках корпуса крана.

Для больших перепадов давления, особенно в шаровых кранах, работающих в режиме дросселирования, применяются многослойные уплотнения, состоящие из чередующихся колец, изготовленных из металла и терморасширенного графита (рис. 1.3).

Рис. 1.3. Многослойное уплотнение шарового крана

Получая возможность расширяться, проходя через входное сечение, или сжиматься на выходе, поток испытывает пульсации давления, следуя мимо слоев металла и графита. Процесс аналогичен происходящему в многоступенчатом редукционном клапане, в данном случае каждый слой графита воспринимает только частичную нагрузку от общего перепада давления.

Многослойная конструкция уплотнительных колец металл – графит позволяет эксплуатировать шаровые краны при температурах 400…600 °С.

1.2. Уплотнения дисковых затворов

Наиболее распространенными конструкциями этой арматуры являются дисковые затворы с дисками, расположенными соосно с осями трубопроводов и приводных валов. В этих затворах устанавливаются вкладыши из синтетического каучука, которые защищают материал корпусов от коррозии и выполняют функции обеспечения герметичности в основных седлах и уплотнениях валов. Марка синтетического каучука для вкладышей выбирается в зависимости от рабочей среды и ее параметров. В качестве примера на рис. 1.4 показана конструкция дискового затвора Санкт-петербургской фирмы «Арматэк».

а)

б)

Рис. 1.4. Дисковый затвор с эластичным вкладышем

а) – общий чертеж

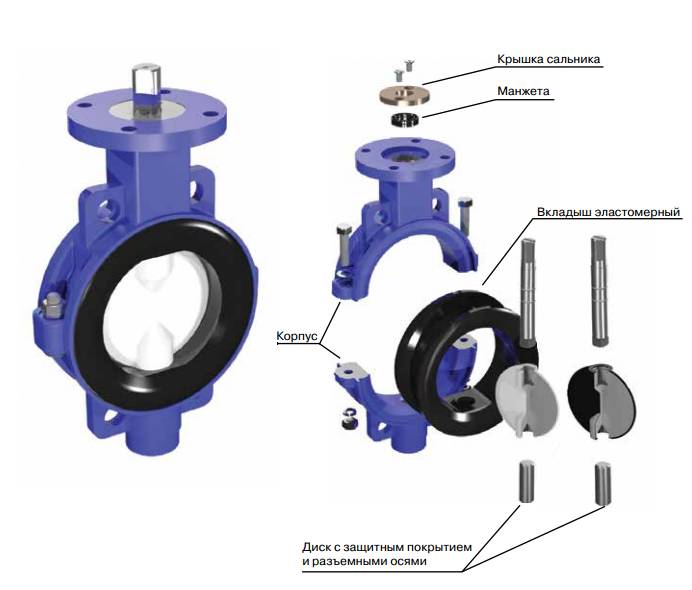

б) – общий вид и отдельные элементы конструкции

В дисковых затворах с эксцентрично расположенными дисками без эластичных вкладышей валы или цапфы размещаются в области, определяемой перпендикулярами к образующей уплотнительного конуса, восстановленными из точки, расположенной у входа в уплотнительный конус длинной стороны диска (наружной образующей конуса уплотнения большего диаметра), и на меньшем диаметре конуса, аналогично показанной для обратных затворов.

Уплотнения могут выполняться без эластомерных элементов (металл по металлу), с кольцами, установленными в седлах (рис. 1.5) или на дисках (рис. 1.6). Применяются кольца как круглого, так и некруглого сечения.

Рис. 1.5. Эластомерное кольцо, установленное в седле

Рис. 1.6. Эластомерное кольцо, установленное на диске

Перспективными показали себя многослойные уплотнения, устанавливаемые в корпусе (рис. 1.7) или в диске (рис. 1.8). В уплотнительных пакетах поочередно устанавливаются кольца из металла и мягкого уплотнительного материала, для использования на высокотемпературных средах и для пожаробезопасной арматуры применяется терморасширенный графит.

Рис. 1.7. Уплотнение, установленное в корпусе (фирма Samson):

Рис. 1.8. Уплотнение, установленное в диске

Запирающие элементы

Запирающие элементы служат для герметичного перекрытия отверстий в седлах корпусов запорной арматуры. К запирающим элементам относятся золотники и тарелки в клапанах, диски и клинья в задвижках, пробки, в т.ч. шары, в кранах, диски в запорных и обратных поворотных затворах. Форма и размеры запирающих элементов определяются конструкцией и размерами арматуры.

Простую форму имеют запирающие элементы клапанов, они представляют собой диски с элементами присоединения к штоку. В некоторых конструкциях клапанов малого диаметра роль запирающего элемента выполняет нижняя конусная часть шпинделя или штока. Наиболее сложную конструкцию имеют клинья задвижек большого диаметра.

На запирающем элементе должны быть предусмотрены четыре следующие основные устройства: пластина для перекрытия прохода в седле, уплотнительные поверхности для герметизации, присоединение к шпинделю или штоку и направляющие устройства для направления в корпусе или по крышке. В некоторых конструкциях арматуры последнее может отсутствовать, например, в клапанах малых размеров, кранах, заслонках, мембранных клапанах и шланговых задвижках.

Направление золотника (тарелки) может быть нижним – «перья» золотника направляются в отверстии седла, или верхним – тело золотника направляется в расточке корпуса или крышки. В запирающих элементах задвижек предусматриваются пазы или гребни, которые направляются соответствующими выступами или пазами в корпусе. Пробка конусного или цилиндрического крана направляется в корпусе своей рабочей поверхностью. В шаровом кране шар может быть плавающим – при малых DN, или в опорах – при больших. В последнем случае шар направляется своими цапфами, расположенными в подшипниках корпуса и крышки. В затворах диски закреплены на валу, и этим определяется их расположение в корпусе.

Уплотнительные поверхности на запирающих элементах могут выполняться без вставных колец – из материала детали, – со вставными кольцами и с наплавленной кольцевой поверхностью.

Вставные уплотнительные кольца могут изготавливаться из латуни, бронзы, никелевых сплавов, коррозионностойкой стали, резины, фторопласта, полимеров или кожи. Материал уплотнительных колец выбирается в зависимости от физических и химических (коррозионных) свойств рабочей среды и ее энергетических параметров (давление, температура).

На запирающий элемент действуют перестановочное усилие, создаваемое шпинделем или штоком (с учетом силы герметизации), и давление рабочей среды, что должно быть учтено при расчете на прочность. В связи с большими усилиями в задвижках с большими диаметрами прохода и дисковых затворах предусматривают ребра жесткости и упрочняющий обод по окружности диска.

Ресурс арматуры часто определяется ресурсом запирающего элемента, поскольку он в большинстве случаев работает в наиболее сложных условиях: целиком погружен в рабочую среду, подвергается коррозии, его уплотнительные поверхности изнашиваются. В особо сложных условиях работают запирающие элементы энергетической дроссельной арматуры, которые подвергаются интенсивному эрозионному и кавитационному изнашиванию, что приводит к ускоренному выходу из строя. Для повышения срока службы рабочие поверхности на них наплавляются сплавами повышенной стойкости.

Применяются различные конструкторские решения – многокаскадное дросселирование, дробление струи для гашения энергии (перфорированные или клеточные рабочие органы).

2.1. Кратко о полимерах

Полимеры – это вещества, макромолекулы которых состоят из многочисленных элементарных звеньев – мономеров одинаковой структуры. Их молекулярная масса может составлять от 5000 до 1000000 ед. Полимеры состоят из цепочек из отдельных звеньев, что задает гибкость, но она ограничена размерами элементов и жесткостью звеньев.

Сцепление полимеров обеспечивается степенью жесткости связей. Так, основные атомные цепи обладают жесткой ковалентной связью, с энергией связи до 330 кДж/моль. Межмолекулярные цепи по своей физической природе обладают водородной связью на основе притяжения молекул водорода и когезии. Энергия связи составляет от 5 до 40 КДж/моль.

Полимеры построены из одинаковых по структуре звеньев. Сополимеры состоят из разнородных звеньев. Одним из свойств полимерной структуры является стереорегулярность – это свойство правильного расположения звеньев в пространстве. Это свойство определяет повышенные свойства полимеров.

КЛАССИФИКАЦИЯ ПОЛИМЕРОВ

Полимеры делятся:

1. по составу

2. по форме макромолекул

3. по фазовому состоянию

4. по полярности

5. по отношению к нагреву.

По составу полимеры делятся на органические, элементоорганические и неорганические.

Органические полимеры наиболее используемы, их основная цепь образована углеродными атомами (карбоцепные полимеры). В гетерогенных полимерах связь образована кислородом, фосфором и хлором. Кислород придает связи гибкость, фосфор и хлор – огнестойкость, сера – газонепроницаемость, фтор – химическую стойкость

Элементоорганические полимеры – это полимеры, основная цепь которых образована атомами кремния, титана, алюминия с группами СН3, СН6, СН2. Металлы придают полимеру теплостойкость как карбонильные группы – эластичность. В основном используются кремнийорганические полимеры.

Неорганические полимеры – это силикатные стекла, керамика, слюда, асбест и др. Их основу составляют оксиды кремния, алюминия, магния, кальция и др. Внутриатомная связь – ковалентная, цепи между собой образуют ионную связь. Этот вид полимеров обладает высокой плотностью, длительной теплостойкостью, но и высокой хрупкостью. Характерный представитель – силикаты.

Смешанные полимеры – это класс композитов. Характерный представитель – стеклопластик.

По форме линейные полимеры делятся на линейные, разветвленные, плоские, ленточные (лестничные) и пространственные (сетчатые). Виды полимеров по форме приведены ниже, рис.2.1.

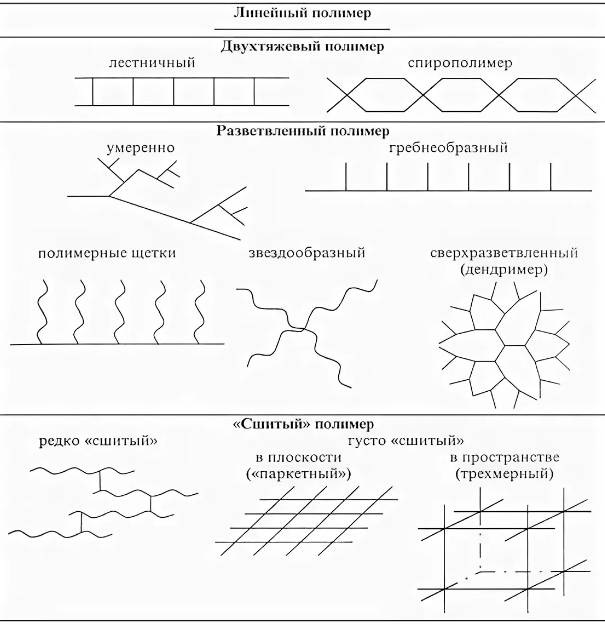

Рис. 2.1. Формы линейных полимеров

Линейные полимеры образуют прочную связь вдоль цепи и имеют слабую межмолекулярную связь. Это придает им высокую эластичность, способность размягчаться и затвердевать. Характерный представитель – полиамиды. Виды

Лестничные полимеры имеют более жесткую цепь, что придает им свойство повышенной теплостойкости, жесткости и малой растворимости.

Пространственные полимеры образуются при сшивке макромолекул. Они не плавятся и не растворяются, обладают высокой упругостью. Делятся на редкосетчатые – имеющие высокую упругость (мягкие резины), густосетчатые, имеющие высокую твердость и теплостойкость. К ним относятся большинство конструкционных пластиков. К паркетным полимерам относится графит.

По фазовому состоянию полимеры делятся на аморфные и кристаллические. Для кристаллических полимеров характерно появление надмолекулярных структур.

Аморфные полимеры однофазны, собраны из цепных молекул в пачки, которые состоят из многих рядов макромолекул. Они способны перемещаться.

Глобулы – это свернутые в клубки цепи, они имеют невысокие свойства, для них характерна хрупкость по границам зерен из-за недостаточной связи.

Кристаллические полимеры образуются из гибких регулярных структур при фазовом переходе внутри пачки и формируют пространственные решетки кристаллов.

Образование кристаллической структуры происходит следующим образом:

1. складывание гибких пачек в ленты

2. соединение лент друг с другом с образованием пластин

3. наслоение пластин друга на друга с образованием правильных структур.

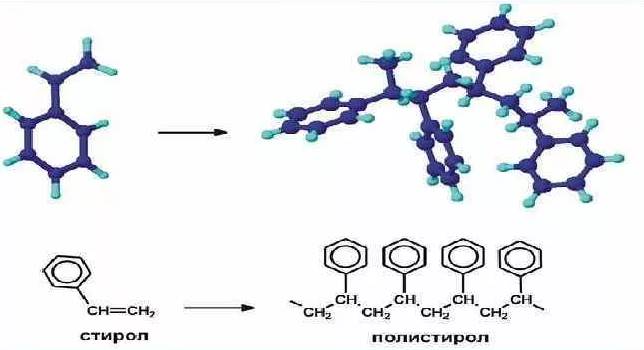

Рис. 2.2. Образование полимера полистирола из мономера

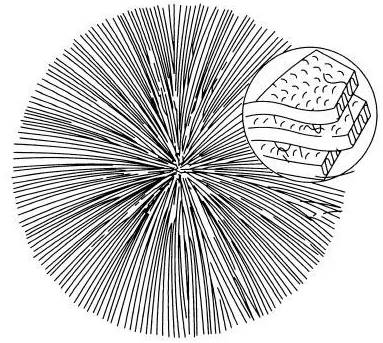

Сферолиты образуются при затрудненном образовании объемных кристаллов из меньших структур. Происходит чередование кристалличных и аморфных участков в виде лучей.

Рис. 2.3. Сферолиты с образованием из пластин. Масштаб – несколько мкм.

Свойствами кристаллических структур являются организованность, термодинамическая стабильность, большое время жизни без нагрузки.

Обычно в полимерах встречается двухфазная структура. Кристалличность придает ей жесткость, твердость и теплостойкость. Однако, надмолекулярные структуры при длительном хранении, эксплуатации или переработке подвержены изменениям и распаду.

По полярности полимеры делятся по наличию диполей центров распределения положительного или отрицательного зарядов. Условиями образования полярности являются:

1. наличие полярных связей (-Cl, – F, +OH)

2. несимметрия в структуре по силе связей: C-H < C-N < C-O < C-F< C-Cl.

Неполярные полимеры, как правило, углеводороды, являются диэлектриками и обладают морозостойкостью. Полярные полимеры обладают жесткостью, теплостойкость, но низкой морозостойкостью.

По отношению к нагреву полимеры делятся на термопластичные и термореактивные.

Термопластичные полимеры размягчаются при нагреве, плавятся и затвердевают обратимо. Они имеют линейную или разветвленную структуру.

Термореактивные полимеры сначала линейны и размягчаются. Затвердевают из-за химических реакций с образованием пространственной структуры и остаются твердыми в термостабильном состоянии.

ОСОБЕННОСТИ СВОЙСТВ ПОЛИМЕРНЫХ МАТЕРИАЛОВ

Особенности полимерных материалов

1. неспособность переходить в газовую фазу из-за высокой молекулярной массы

2. полидисперсность – она определяет значительный разброс механических свойств

3. зависимость от структуры и эксплуатационных условий.

Полимеры могут находиться в нескольких основных состояниях:

Стеклообразное – это твердое, аморфное состояние, где колебания атомов происходят без колебания цепей.

Высокоэластичное – обратимое изменение формы при небольших нагрузках, происходит из-за изгиба макромолекул

Вязкотекучее – жидкое состояние с высокой вязкостью, при котором подвижна вся макромолекула. Состояние вязкотекучести определяется по термомеханическим кривым.

Для пространственных полимеров характерно стеклообразное состояние. Для редкосетчатых полимеров характерно стеклообразное и высокоэластичное в вязкотекучем состоянии. Характерным является область упругих деформаций и после превышения предела вынужденной эластичности. При небольших напряжениях происходит перемещение отдельных сегментов макромолекул и их ориентация в направлении действующей силы. Так, в резинах узлы сетки препятствуют перемещению полимерных цепей. Происходит переход в высокоэластичное состояние до химического разложения без вязкотекучести.

Кристаллические полимеры тверды до температуры кристаллизации, но имеют разную жесткость из-за наличия аморфных участков.

Полимеры с плотной сетчатой структурой имеют характеристики кривой деформация – растяжение, соответствующее упругим деформациям с небольшими значениями. Высокоэластичная деформация практически отсутствует. Кристаллические полимеры имеют зоны упругой деформации с образованием шейки разрыва на образце, участок значительной деформации за счет распространения шейки на всю длину образца и участок разрыва.

Для полимеров характерно т.н. ориентационное упрочнение, когда при медленном растяжении в высокоэластичном или вязкотекучем состоянии макромолекулы и надмолекулярная структура ориентируется в силовом поле. При этом усиливается межмолекулярное взаимодействие, повышается температура стеклования, уменьшается температура перехода к хрупкости и повышается прочность. Появляется анизотропность вплоть до расслоения. Прочность может увеличиваться в 2-5 раз в продольном направлении и снижаться на 30-50% в поперечном. Модуль упругости возрастает в 2 раза. Кристаллические участки в полимере улучшают свою структуру с повышением прочности, тогда как аморфные участки дезориентируются.

Релаксационные свойства полимеров – это свойства, зависящие от времени, действия и скорости приложения нагрузки из-за раскручивания и распрямления цепей и перемещения макромолекул. Скорость релаксации составляет до 10 -4 и может продолжаться сутками и месяцами. Релаксационную способность полимеров определяют по релаксации напряжений при неизменном удлинении.

В линейных полимерах релаксация связана с перемещением макромолекул относительно друг друга до снижения внешнего напряжения до нуля. В сетчатых полимерах релаксация чаще всего не происходит до определенного момента, когда нет нарушений связей, и полимер продолжает удерживать приложенное напряжение.

Полимеры склонны к ползучести, когда при снятии нагрузки остается пластическая деформация. У сетчатых полимеров происходит релаксация напряжений до нуля без образования деформационных участков.

Долговечность полимера определяется силой энергии связи в цепи, состоянием структуры, приложенным напряжением и температурой. При повышении приложенного напряжения и температуре долговечность падает и эта зависимость сильнее, чем у металлов.
