И, наконец, новую цветопеременную защитную нить JANUS™ (рис. 1.2.27, справа) с целым набором магнитных, визуальных и УФ защитных признаков разработала известная итальянская компания Fabriano Securities. В ней могут быть реализованы различные сочетания красок OVI (как продольные полосы или поперечные участки нити), магнитное кодирование, а также изображения с деметаллизацией, создающие дополнительные возможности дизайна на просвет и в УФ-спектре.

Микроперфорация. В настоящее время производители защищенной продукции все шире внедряют технологии микроперфорации, которые используются как в банкнотном производстве, так и для защиты паспортов, удостоверений, ценных бумаг и другой защищенной продукции.

Микроперфорация как одна из разновидностей технологической защиты применяется в различных вариантах во многих европейских странах (Германия, Бельгия, Литва, Эстония, Нидерланды, Швейцария и др.). С недавнего времени она используется и на евробанкнотах.

Применяемая для защиты банкнот технология MicroPerf®, разработанная швейцарской компанией Orell Fussli Security Printing, является достаточно недорогим и простым в использовании, но весьма эффективным средством защиты. Создаваемый рисунок недоступен для цифрового воспроизведения на копировально-множительной технике и не может быть подделан ни одной полиграфической технологией.

Защитный элемент MicroPerf® состоит из овальных микроскопических отверстий размером от 85 до 135 микрон, перфорированных лазерным лучом и образующих узоры или надписи, видимые только на просвет, что удобно для пользователей. Вместе с тем такие банкноты обладают достаточной прочностью к сгибанию или разрыву.

Помимо широкого использования технологий микроперфорации для защиты швейцарских франков (8 серий) она успешно применялась и Банком Литвы – для защиты банкнот достоинством 100 литов, а также 10 литов (рис. 1.2.28) и 20 литов. Эта же технология используется, начиная со второго полугодия 2004 г. и в модифицированных банкнотах Банка России достоинством 100, 500 и 1000 руб., а также на банкноте 5000 руб.

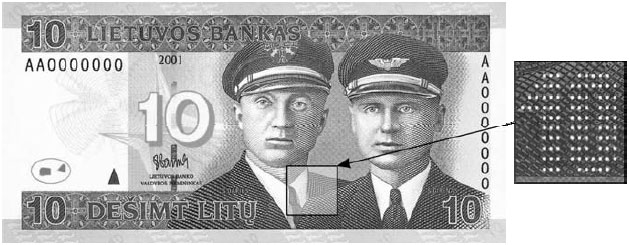

Рис. 1.2.28. Банкнота 10 лит с микроперфорацией номинала

По мнению специалистов Банка Литвы, успешное применение микроперфорации обусловлено тремя основными факторами.

Во-первых, как показывают исследования, население не любит тратить много времени на проверку банкнот и делать много движений. В данном случае одним поднятием руки и просмотром банкноты на просвет проверяются и водяной знак, и защитная нить, и микроперфорация. Во-вторых, по опросам населения и кассиров этот признак легко запоминается, нравится и проверяется наиболее часто наряду со свечением в ультрафиолете. И наконец, он удобен тем, что можно совершенствовать защиту, не меняя дизайна банкнот, поскольку микроперфорация может располагаться на любом месте, не влияя на печатные и другие характеристики банкноты.

Микроперфорация является в основном так называемым публичным признаком, что позволяет достаточно легко идентифицировать банкноту «на просвет» (see-through feature). Она практически не видна, если рассматривать банкноту в отраженном или косопадающем свете, однако очень хорошо видна на просвет (рис. 1.2.29). Впрочем, этот защитный признак весьма удобен и для проверки детекторами сортировщиков банкнот как машиночитаемый.

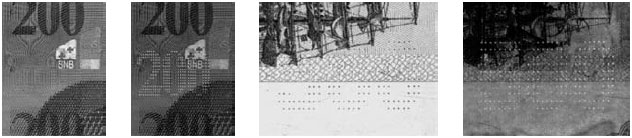

Рис. 1.2.29. Микроперфорация на банкноте 200 швейцарских франков и 500 руб.

Достоинством технологии MicroPerf® является то, что микроотверстия, выполненные лазерным лучом, неощутимы на ощупь в отличие от сделанных механически (например, тонкой иголкой). Они имеют ровные и гладкие края, что имитировать достаточно сложно.

Видимо, именно в силу этих причин микроперфорация внедрена в защитный комплекс старших номиналов банкнот Банка России модификации 2004 г. При рассматривании банкноты на просвет, расположив ее против источника света, мы видим число 500, сформированное микроотверстиями, которые выглядят светлыми точками (рис. 1.2.29, справа). Этот признак хорошо просматривается даже при маломощном источнике света.

В последних выпусках евробанкнот микроперфорация совмещена с голографической защитой банкнот (рис. 1.2.30). Отличие заключается в том, что лазерным лучом банкнота не пробивается, а производится лишь частичная деметаллизация голографического ярлычка или полосы.

Рис. 1.2.30. Микроперфорация на голографической полосе (20 евро) и ярлычке банкноты (50 евро)

Современные голографические средства защиты банкнот. Одними из наиболее надежных элементов технологической защиты банкнот, ценных бумаг и другой защищенной продукции являются голограммы и кинеграммы. В современной практике для их обозначения часто применяется сокращение OVD (Optically Variable Device – оптически-переменный признак).

Это припрессованные металлизированные элементы различной формы (чаще всего из фольги), создающие при рассмотрении под разными углами и направлениями бликующие радужные картинки. Такие картинки могут быть однопозиционными, но создающими объемное изображение (голограммы) или многопозиционными (кинеграммы). При определенных направлениях освещения в кинеграмме достаточно четко определяются несколько переходящих друг в друга изображений, при этом в зависимости от направлений наблюдения и освещения изображения еще и бликуют разными цветами. Основными изображениями на кинеграммах являются различные художественные элементы, стилизованные рисунки и тексты. В отдельных изображениях нанесены микротексты, которые могут быть определены при увеличении с помощью лупы, или нанотексты, видимые только в микроскоп.

В качестве примера приведем одну из недавних разработок компании OVD Kinegram (Швейцария), называемую для удобства «Швейцарским крестом» (рис. 1.2.31). В этом образце в результате применения технологии KINEGRAM® совмещены линейные, круговые, концентрические перемещения и их комбинации (01); переходы одного изображения в другое (02) – крестик переходит в стилизованный квадрат; нанотекст (03) и микро текст (04); дифракционные водяные знаки (05) – контрастные светлые и темные составляющие графических элементов; частичная деметаллизация (06) и др.

Рис. 1.2.31. Визуальные эффекты «Швейцарского креста» OVD Kinegram

Новейшие технологии от OVD Kinegram представлены на образце KINEGRAM® Z.Z (рис. 1.2.32).

Рис. 1.2.32. Визуальные эффекты «KINEGRAM® Z.Z»

На этом рисунке в виде двух кадров показаны основные визуальные эффекты, созданные OVD Kinegram с помощью технологий частичной металлизации. К ним относятся:

1) flip-эффект (горизонтальное вращение). При наклоне образца изменяется положение и цвет стрелки компаса в левом верхнем углу, одновременно «переключается» и буква, обозначающая направление стрелки (E – восток, W – запад и т. д.);

2) дифракционный водяной знак. Часть изображения «XX-летие OVD Kinegram » в правом верхнем углу изменяется с негативного на позитивное;

3) микротекст и «движущиеся» линии. Обрамление фонового изображения «большого швейцарского креста», включающее в себя микротекст, переливается по периметру радужными цветами;

4) дифракционное гравирование. Изображение горной вершины, выполненное в виде гравюры, меняет оттенки цвета;

5) псевдорельеф и гильоширные линии. Изображение малого швейцарского креста слева внизу становится выпуклым, а гильоширные линии, обрамляющие его, вращаются, изменяя форму;

6) морфинг (плавное преобразование одного изображения в другое с помощью геометрических операций и цветовой интерполяции). Маленький квадрат в правом нижнем углу трансформируется в увеличивающуюся букву Z с изменением цвета;

7) переливающееся обрамление текста. Обрамление нижней надписи KINEGRAM® Z.Z переливается слева направо и обратно с изменением цвета.

Отметим, что размеры прозрачного ярлычка, на котором размещены все эти изображения, составляют всего 45x42 мм.

Другим наглядным примером является демонстрационный образец фирмы Hologram Industries (Франция). На небольшом ярлычке из фольги (40 x 50 мм, радиус круга – 10 мм), являющемся и голограммой, и кинеграммой одновременно, выполнен сразу целый ряд защитных эффектов: микротекст, микрофото, скрытое лазерное изображение, трехмерный эффект, микролинии, иридисцентное изображение, разделяющиеся и переходящие изображения (рис. 1.2.33).

Рис. 1.2.33. Сложный комплекс защитных эффектов

Для изготовления OVD применяются различные материалы (фольга, прозрачные и полупрозрачные пленки), имеющие многослойную структуру (рис. 1.2.34) и создающие двумерные (2D) и трехмерные (3D) голографические и переходящие изображения.

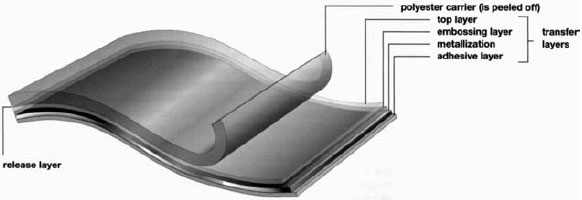

Рис. 1.2.34. Структура OVD, наносимого методом горячей припрессовки

Метод нанесения OVD на банкноту зависит от его формы. В случае применения голографической полоски (например, в банкнотах достоинством 5, 10 и 20 евро) используется роллевая припрессовка (roll-on stamping, рис. 1.2.35, слева). Если речь идет о ярлычках (например, банкноты достоинством 50, 100, 200 и 500 евро), применяется вертикальная штамповка (up-and-down stamping, рис. 1.2.35, справа).

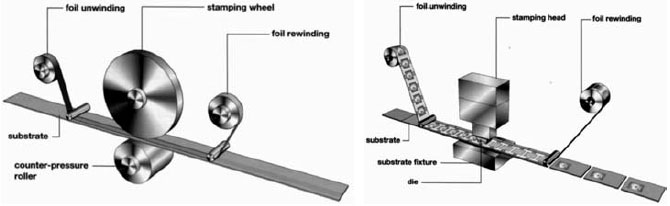

Рис. 1.2.35. Основные способы нанесения OVD

Подобные элементы защиты воспроизвести доступными способами практически невозможно. Методология компании LEONHART KURZ GmbH & Co (Германия) предусматривает 5 различных типов голограмм (3D, 2D, 2D/3D, цифровые и гелиограммы), а также 7 видов дополнительных компонентов (скрытая информация, цветоделение, гильоширные элементы, призматические компоненты и др.).

Сложность воспроизведения OVD обусловлена еще и тем, что при их производстве применяются способы воспроизведения изображений с очень высоким разрешением (рис. 1.2.36), включая лазерное гравирование.

Рис. 1.2.36. Фрагмент изображения с высоким разрешением

Все защитные признаки, которые можно увидеть как невооруженным глазом, так и с помощью довольно простого оборудования, представляют собой видимые признаки. Голограммы, кинеграммы и другие оптически изменяющиеся признаки (OVD) относятся к этой категории. Большинство материалов, заметно меняющих свои оптические свойства в зависимости от угла зрения или освещения (optically variable), делятся на имеющие радужную и нерадужную оптическую изменчивость. Наиболее простые и понятные примеры радужной оптической изменчивости – перламутр, блеск птичьих перьев и т. п. Эффекты, возникающие при изменении положения так называемых скрытых изображений, классифицируются как нерадужные. При производстве банковских билетов активно используются оба типа оптически изменяющихся технологий. Вместе с тем в OVD широко внедряются и скрытые машиночитаемые признаки (например, 3М), которые можно проверить только с помощью датчиков или приборов.

Достоинством OVD являются их наглядность и очень высокая (в отличие даже, например, от многотонового водяного знака) узнаваемость. Если говорить о защите новой серии российских рублей, то для этих целей могли бы быть использованы самые различные сюжеты (рис. 1.2.37) в сочетании с цифрами номинала банкноты.

Рис. 1.2.37. Возможные сюжеты для голографической защиты банкнот

Как средство защиты OVD ценны тем, что скопировать их с помощью сканера или другого цветного копировального аппарата практически невозможно. Радужные OVD, меняющие цвет в зависимости от угла зрения и освещения, делятся на дифракционные – DOVID (Diffractive Optically Variable Image Device) и на признаки с интерференционной структурой – ISIS (Interference Security Image Structure). К защитным признакам типа DOVID относятся голограммы, кинеграммы и эксельграммы (ExEl – сокращение от exposure element (экспонируемый элемент), в этом случае дифракционный рисунок наносится с помощью литографического оборудования).
