Грузовые автомобили. Система зажигания

Сжатая рабочая смесь в цилиндре двигателя зажигается электрическим разрядом – искрой, образующейся между электродами свечи зажигания. Для получения надежного искрового разряда при расстоянии между электродами свечи зажигания 0,5 – 0,7 мм и давлении сжатой в цилиндре рабочей смеси, достигающем 1,0 – 1,2 Мн/м2 (10-12 кгс/см2), к электродам должен быть подведен ток напряжением не ниже 10 000 – 12 000 В. Ток высокого напряжения, необходимый для создания искрового разряда, получают от приборов системы батарейного зажигания, в которой используется электрическая энергия аккумуляторной батареи и генератора автомобиля. Преобразование тока низкого напряжения в ток высокого напряжения и распределение его по цилиндрам двигателя осуществляется приборами батарейного зажигания.

В систему батарейного зажигания входят: катушка зажигания, прерыватель – распределитель, конденсатор, свечи зажигания, выключатель зажигания(замок), и провода низкого и высокого напряжения. В системе батарейного зажигания имеются две цепи – низкого и высокого напряжения.

Действует система зажигания следующим образом. При включенном зажигании и замкнутых контактах прерывателя 8 по цепи низкого напряжения проходит ток от аккумуляторной батареи.

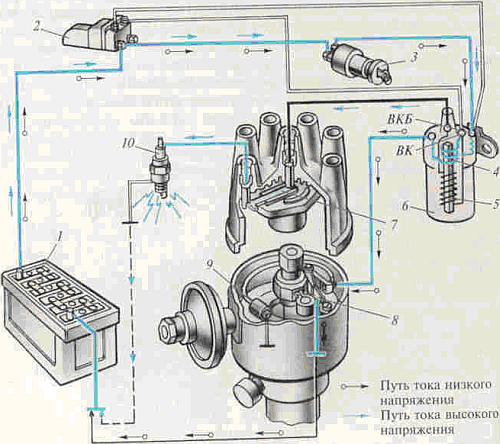

Рис. Схема контактной системы зажигания 1 – аккумуляторная батарея, 2 – включатель стартера, 3 – включатель зажигания, 4 – первичная обмотка, 5 – вторичная обмотка, 6 – катушка зажигания, 7 – распределитель, 8 – прерыватель, 9 – конденсатор, 10 – искровая свеча зажигания, ВК – выводная клемма от первичной обмотки, ВКБ – выводная клемма от батареи.

Цепь низкого напряжении: положительный выводной штырь батареи 1 – зажим тягового реле, 2 включателя стартера – включатель зажигания, 3 – зажим ВКБ катушки зажигания 6 с добавочным резистором – зажим ВК катушки зажигания, 6 – подвижной контакт прерывателя, 8 – неподвижный контакт – масса – отрицательный штырь батареи 1.

При замкнутых контактах прерывателя 8, ток низкого напряжения, протекающий (первичный ток) по первичной обмотке 4 катушки зажигания 6 , создает в ее сердечнике магнитное поле, пронизывающее витки обеих обмоток.

Когда выступ вращающегося кулачка , нажимая рычаг подвижного контакта прерывателя 8, отведет этот контакт от неподвижного контакта прерывателя 8, цепь первичного тока прервется и сердечник катушки размагнитится. Вследствие этого во вторичной обмотке 5 катушки зажигания 6 индуцируется ЭДС, величина которой благодаря быстрому уменьшению потока в сердечнике и большому числу витков этой обмотки достигает 16 000 – 20 000 В. Под действием индуцированной во вторичной обмотке ЭДС на электродах свечи возникает искровой разряд и в цепи вторичной обмотки 5 появляется ток высокого напряжения (вторичный ток).

Цепь высокого напряжения: вторичная обмотка 5 катушки зажигания 6 – распределитель 7 – провода высокого напряжения и искровые свечи зажигания 10.

В момент размыкания цепи тока низкого напряжения в первичной обмотке 4 катушки 6 индуцируется ЭДС самоиндукции величиной 200 – 300 В. Под ее действием в цепи низкого напряжения возникает ток самоиндукции. Поскольку направление тока самоиндукции совпадает с направлением прерванного первичного тока, он противодействует размагничиванию сердечника катушки и при этом снижает напряжение вторичного тока. Кроме того, ток самоиндукции, проходя через начинающие размыкаться контакты прерывателя, вызывает искрение между ними и быстрое подгорание контактов.

Это вредное влияние тока самоиндукции устраняет конденсатор 9. Конденсатор представляет собой цилиндрический металлический корпус, внутри которого размещены две тонкие алюминиевые ленты (обкладки), изолированные друг от друга конденсаторной бумагой, пропитанной трансформаторным маслом. Роль обкладок в таких конденсаторах выполняют очень тонкие слои олова, покрытого цинком. Нанесенного с одной стороны на ленты лакированной конденсаторной бумаги. Алюминиевые и бумажные или металлизированные ленты свернуты в рулон. Крепится конденсатор на корпусе снаружи или на подвижном диске прерывателя. Конденсаторы из металлизированной бумаги обладают способностью самовосстанавливаться при пробое изоляции между обкладками, поскольку слой металла около места пробоя выгорает и замыкание устраняется, а отверстие заполняется маслом маслом. Единица измерения емкости конденсатора – фарады.. Емкость конденсатора 0,17….0,25 м кФ.
