Жестяницкие работы. Оборудование, приспособления, инструмент, изделия

Поточные линии

Поточный метод характеризуется тем, производственный процесс разбивается на отдельные операции, выполняемые определенными рабочими. В данном случае рабочие места и механизмы располагаются таким образом, чтобы следовать ходу технологического процесса.

Важной предпосылкой для применения технологического метода – унификация и типизация изготовляемой продукции и минимальное число типоразмеров изделий.

Данный метод применяется на заводах по изготовлению воздуховодов и их составных частей: прямых участков воздуховодов, фасонные части, фланцы, бандажи, подвески и другие заготовки.

Агрегатами управление происходит автоматически с центрального пульта.

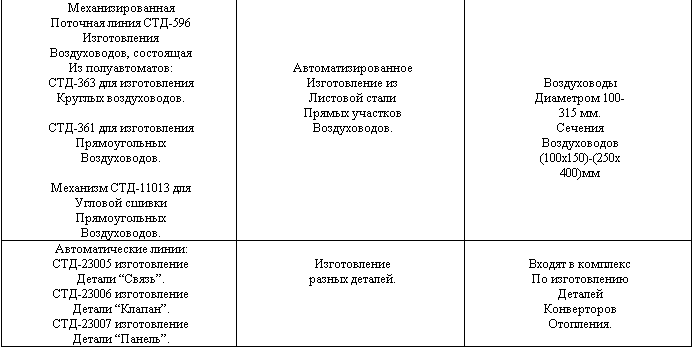

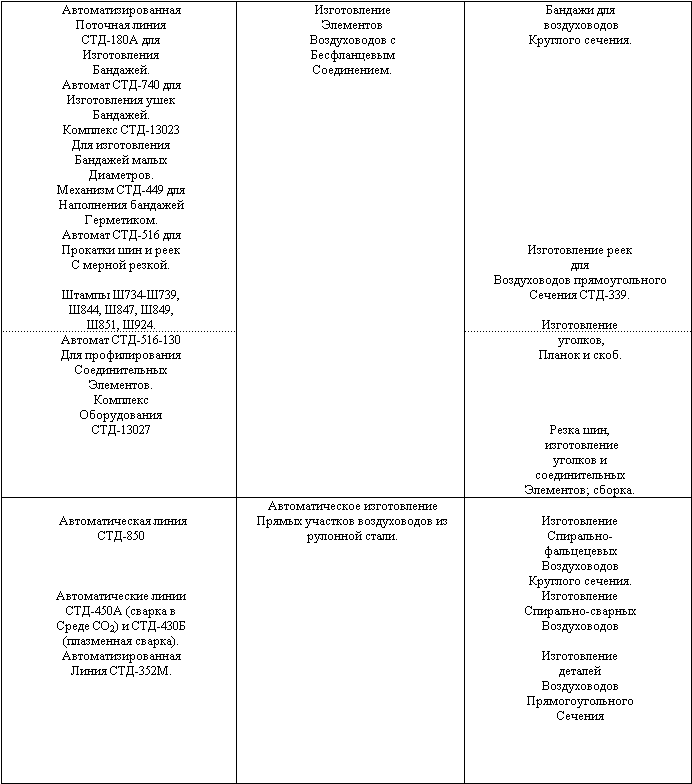

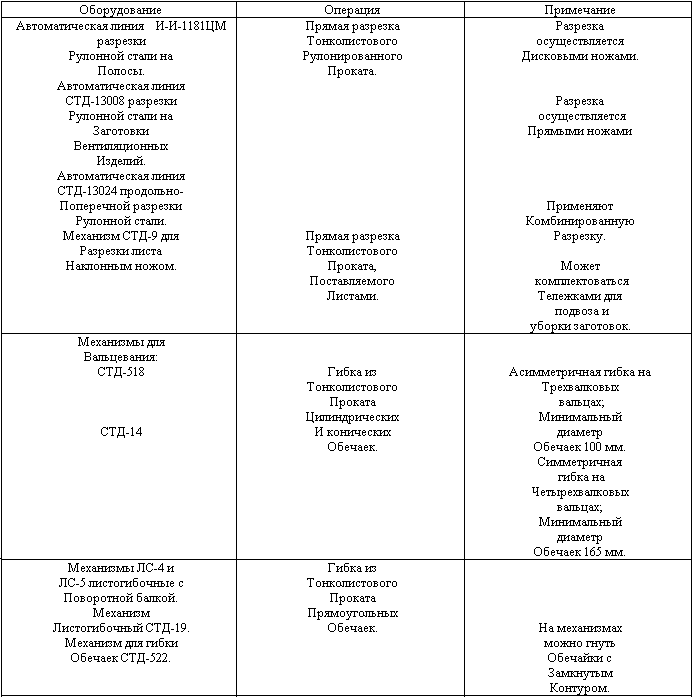

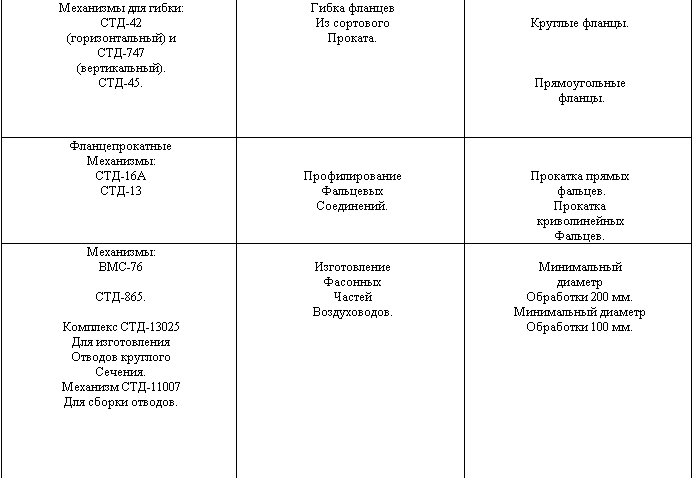

Оборудование для изготовления вентиляционных воздуховодов.

Приспособления и инструмент для жестяницких работ

Приспособления и инструмент подразделяют, в зависимости от способа выполнения работы – на ручной и механизированный (электрифицированный и пневматический). В зависимости от назначения – для выполнения заготовительных операций и для монтажно-сборочных работ.

Приспособления и инструмент для правки металлических листов и заготовок.

При ручной правке применяют следующие приспособления и инструмент:

Плиту рихтовочную.

Молотки: деревянные, резиновые, пластмассовые, дюралюминиевые, стальные (в зависимости от предъявляемых к процессу правки металлов и требованиям к конкретной детали.

Пневматический молот, имеющий боек и наковальню с плоской и выпуклой поверхностью.

При механизированной правке используют горизонтальные правильно-растяжные машины и листоправильные станки, различаемые по количеству рабочих валков, мощности и габаритным размерам.

Приспособления и инструмент для измерительных и разметочных операций.

К такому инструменту относятся:

Стальные линейки: складные и цельные, стальные метры, стальные рулетки.

Проверочные угольники, угломеры.

Разметочные циркули: без пружины и с пружиной.

Кронциркули.

Нутрометры.

Чертилки.

Рейсмасы: раздвижной (штангенрейсмас) и одноразмерный жестяницкий.

Реечный циркуль.

Штангенциркули.

А так же: кернеры, уровни, включающие в себя: брусковые и строительные, отвес-рулетку, стальной отвес, щупы, шаблоны резьбовые, лекала.

При выполнении заготовительных и монтажно-сборочных работ используют следующий механизированный ударный инструмент:

Пневматический пучковый молоток:

При производстве заготовительных и монтажно-сборочных операций применяют следующий ручной ударный инструмент:

Кровельные стальные молотки

Слесарные стальные молотки с круглым и квадратным бойками и сферическим носиком массой 200-1000 г.

Молотки: деревянные простые – киянки со сменным бойком, используемые для изготовления и уплотнения фальцевых соединений воздуховодов из кровельной стали толщиной до 0.8 мм.

Стальные тупоносые кувалды и остроносые, массой 2-8 кг.

Слесарные зубила.

Слесарные крейцмейсели с углом заточки,…º: до 45 – для рубки мягких металлов, 60 и 70 – для рубки твердых металлов; основные размеры крейцмейселей, мм:

Слесарные бородки.

Ручные обжимки, служащие для обжатия головок на заклепках.

Косяки, которые используются для производства мелких и точных работ по обработке воздуховодов из кровельной стали.

Поддержки, используемые при сборке отводов больших диаметров и других работах, производимых на весу.

Инструмент для разрезки и опиливания металла.

Для разрезки и опиливания металла применяют следующий механизированный и ручной инструмент:
