Любой электрик встречается с такой проблемой довольно часто, причём в двух вариантах: когда кабель находится под землёй за пределами жилья либо он проложен скрытой проводкой в стене квартиры. Причины тут хорошо известны – это механические повреждения изоляции или токоведущих жил. Они происходят как при неаккуратном выполнении своих обязанностей мастерами, выполнявшими в своё время прокладку, так и не относящимися к электроснабжению работами рядом в период эксплуатации кабеля. Скорее всего, дефект своей продукции допустил уже производитель кабеля. Причём задача электрика состоит не только в установлении точной локализации места аварии, но и её оперативного устранении.

В настоящей статье мы попытаемся рассмотреть все существующие на сегодня методики обнаружения таких повреждений, их устранения и необходимые для этого приборы. Но не торопитесь с выбором – сначала советуем сосредоточиться на полном понимании методики ведения поиска места и возможной специфике повреждения кабельной линии. Ведь вам предстоят два этапа работы: 1.поиск места аварии на всей протяжённости линии 2.поиск проблемной зоны на установленном участке.

Ввиду существенного различия технологии работ электрика на обозначенных этапах, методы бывают дистанционными (относительными) и топографическими (абсолютными).

– Импульсный метод

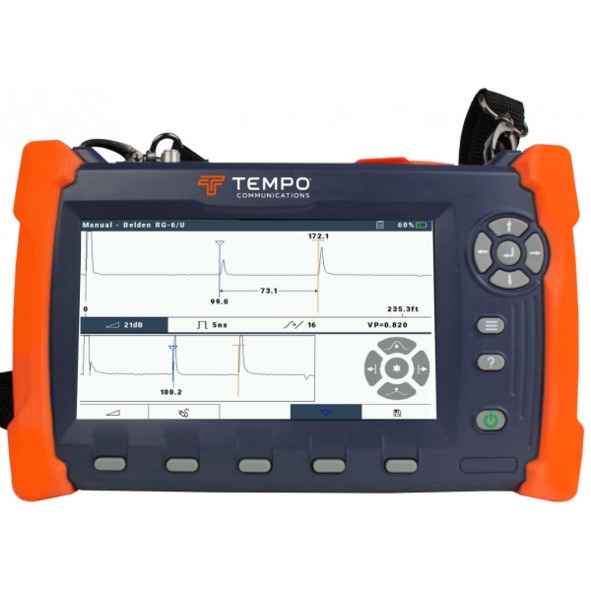

Первым и самым распространённым среди дистанционных является импульсный метод поиска повреждений, при котором используются рефлектометры. Таким прибором, например, в случае медного кабеля, может являться Tempo CableScout CS90 – импульсный рефлектометр для локализации повреждений в коаксиальных и симметричных кабелях. Он оснащен функцией «overview», которая в автоматическом режиме позволяет находить наиболее значимые повреждения линии. Сведённая до нуля мертвая зона прибора, а также продуманное до мелочей исполнение и меню прибора обеспечивают максимальный комфорт в его эксплуатации.

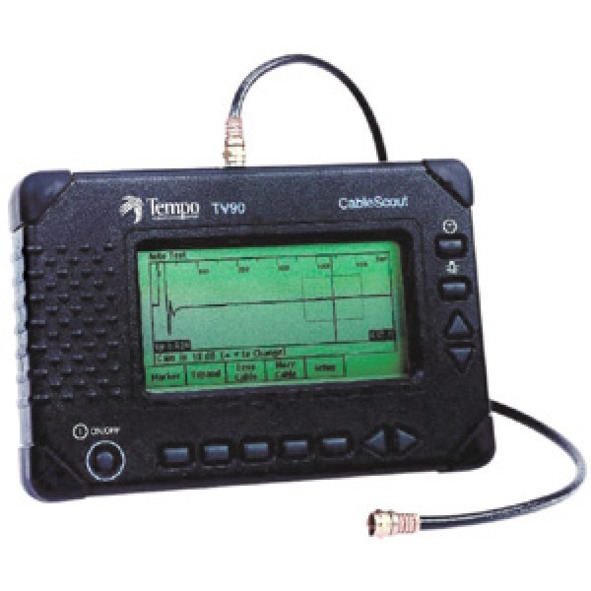

Конечно, имеется немало аналогов, как например Tempo CableScout TV 90 – рефлектометр:

Работа рефлектометра основывается на посылании зондирующих импульсов определенной частоты, которые отражаются и возвращаются обратно к прибору. То есть, прибор удобно располагается с одного конца силового кабеля. Чтобы вычислить точное расстояние до места повреждения, достаточно воспользоваться всем известной школьной формулой:

Где, по формуле, L – искомая длина кабеля от точки присоединения прибора до повреждения, tx – время сигнала (задержка) в пути, υ – скорость, с которой импульс следует по кабелю (для кабельных линий от 0,4 кВ до 10 кВ равен 160 м/мкс).

– Метод петли

Это один из первых придуманных методов, применяемых для отыскания места повреждения, и используется он исключительно при однофазном и двухфазном замыкании.

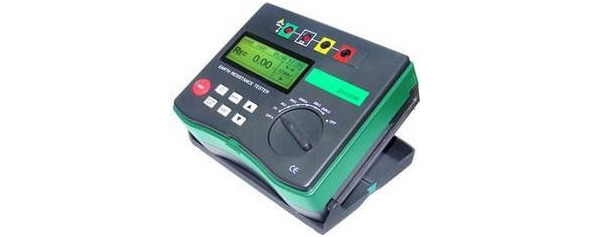

Нужно измерить сопротивление жил постоянному току прибором Железный Гарри ЖГ-4300 – измеритель сопротивления заземления 0 – 20 кОм. Это измерительный мост постоянного тока, который выглядит вот так:

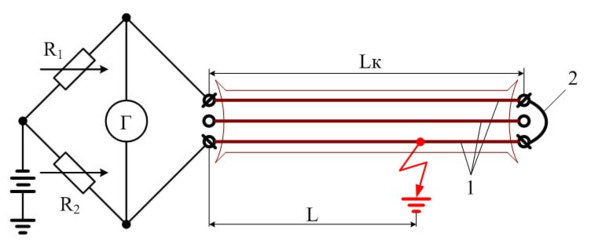

Перед началом измерений закорачиваем конец целой и поврежденной жилы, а другие два конца подключаем по схеме:

Остаётся вычислить расстояние до точки обрыва по следующей элементарной формуле:

Предупредим сразу – погрешность в этом случае будет большой!

– Акустический (звуковой) метод

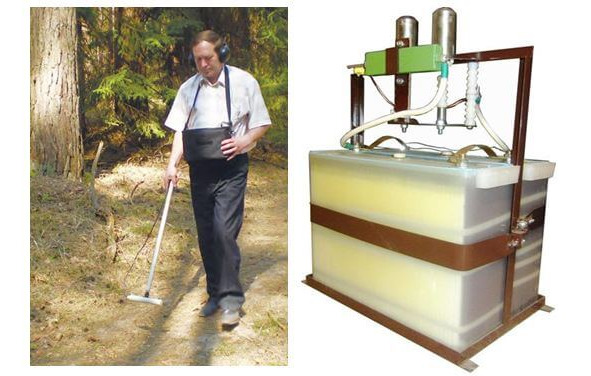

Этот метод относится уже к топографическим (абсолютным). Понадобится генератор высоковольтных импульсов. В месте повреждения создаётся разряд, а прослушиванием звуковых колебаний определённой частоты в наушниках устанавливается точное место обрыва.

– Метод шагового напряжения

Понятно, что в искомом месте аварии происходит утечка тока. Это и есть точка с пониженным сопротивлением изоляции. Как её найти? Электричество не имеет цвета и запаха, и никак себя не проявляет если нет контакта. Нужно этот контакт создать!

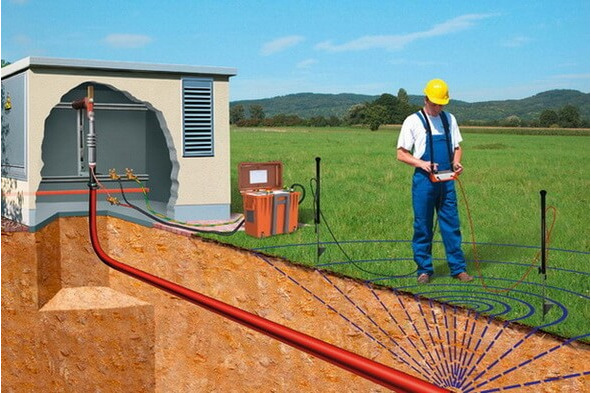

Забиваем пары штырей следующим образом – один прямо нам линией пролегающего кабеля, а второй в 1 метре точно в сторону (под углом 90 град к линии).

Очевидно, что повреждение находится под тем зондом, где сигнал утечки тока будет максимальным.

– Индукционный метод

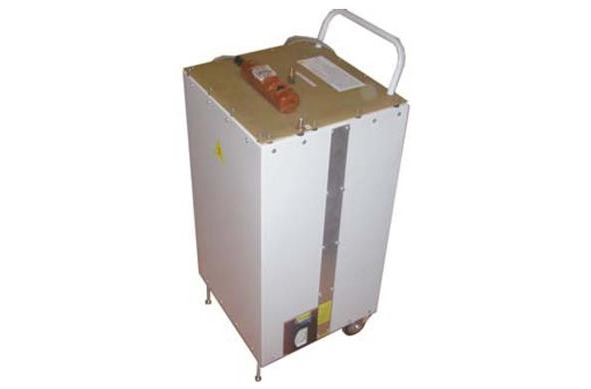

Этот топографический метод самый точный, однако придётся выполнить прожиг кабеля, что потребует использование специальной установки ВУПК-03-25 или её аналога, способные прожигать кабель. Когда по жиле пропускают ток высокой частоты, над кабельной линией образуется электромагнитное поле. Приёмной рамкой проводят в зоне

повреждения трассы и фиксируют изменения звука. Ну а отсутствие звука точно укажет на место обрыва жилы.

– Поиск обрыва скрытой проводки в бетонной стене, под шукатуркой или гипсокартоном

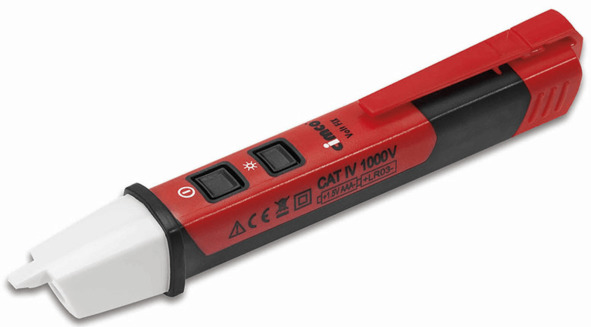

В данном случае воспользуемся трассоискателем или бесконтактным указателем напряжения. Проводим рамкой по месту прокладки проводки. Место пропадания звука в наушниках (в случае трассоискателя) или затухания индикатора наличия напряжения (в случае указателя напряжения) и будет точкой повреждения провода.

– Скупой платит дважды (выводы)

Ремонтно-восстановительные работы – это более трудоемкий процесс, требующий хорошей подготовки специалистов и широкого спектра оборудования. Станет ли процесс локализации повреждений кабелей под землей чрезмерно затратным или нет, в равной степени зависит от профессионализма ремонтной бригады, и возможностей импульсного локатора и качества его исполнения. В этом случае пословица «Сам себе электрик» приобретает особую актуальность.
