Мультимедийное Программирование OpenCV

Мультимедийное программирование

07.15.2019

Профессор: Orazdurdyyev Serdar Begnarlyevich

Внедрение цифровой обработки изображений / Introduction of Digital Image Processing

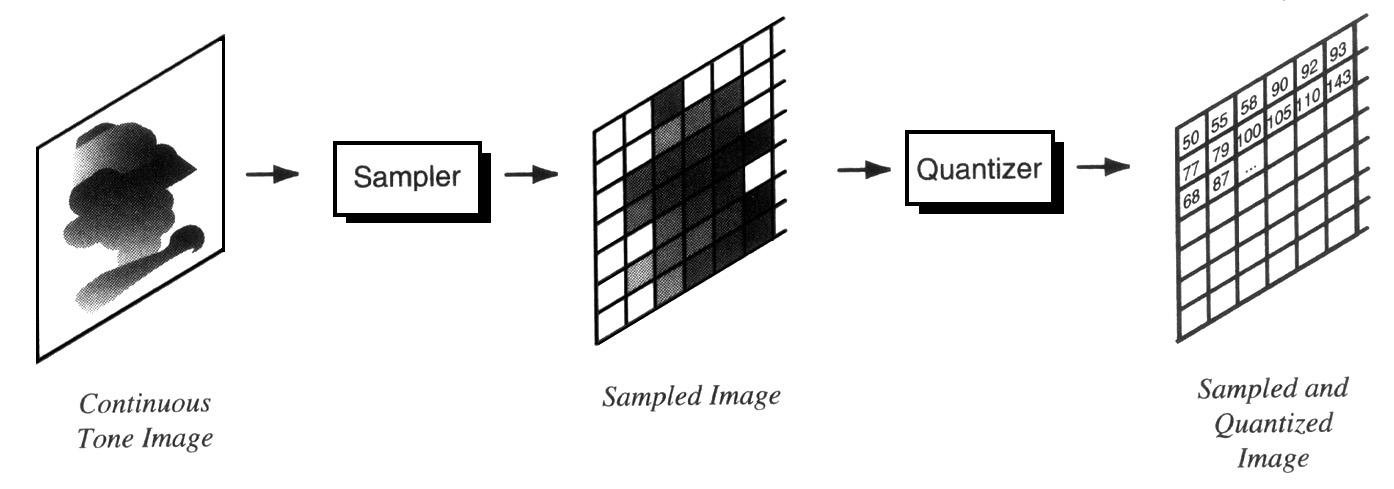

Выборка и квантование / Sampling and Quantization

Continuous Tone Image – Непрерывное тональное изображение

Sampled Image – Пример изображения

Sampled and Quandtized Image – Выборочное и квантованное изображение

Sampler – образец

Quantizer – Квантизатор

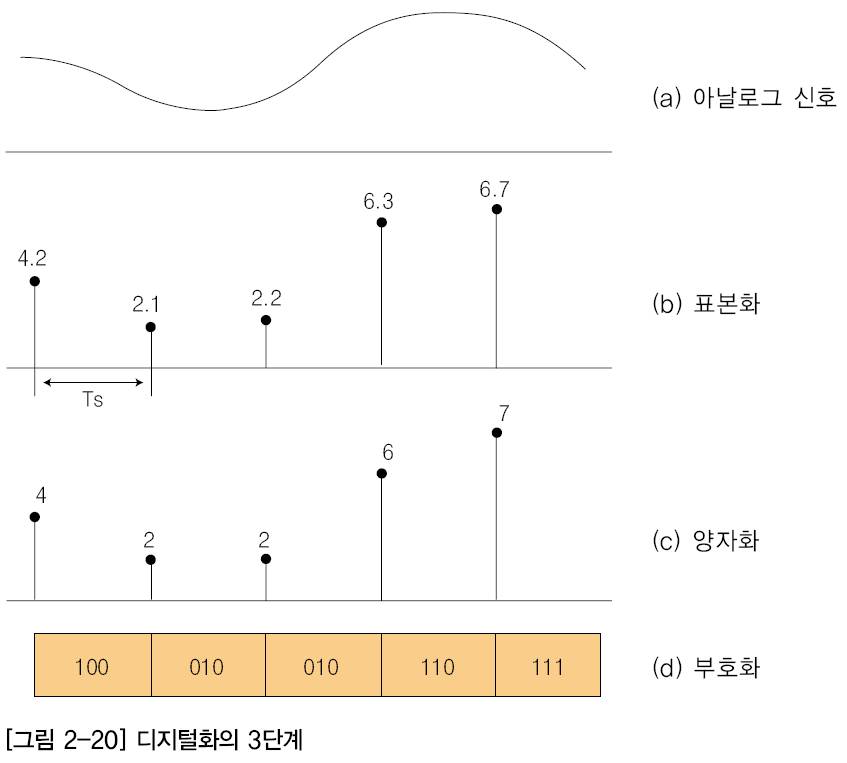

Аналого-цифровое преобразование / Analog to Digital Conversion

(a) Analog Signal – Аналоговый сигнал

(b) Sampling – Выборка

(c) Quantization – Квантование

(d) Coding – Кодирование

TS: Sampling Period – Период выборки

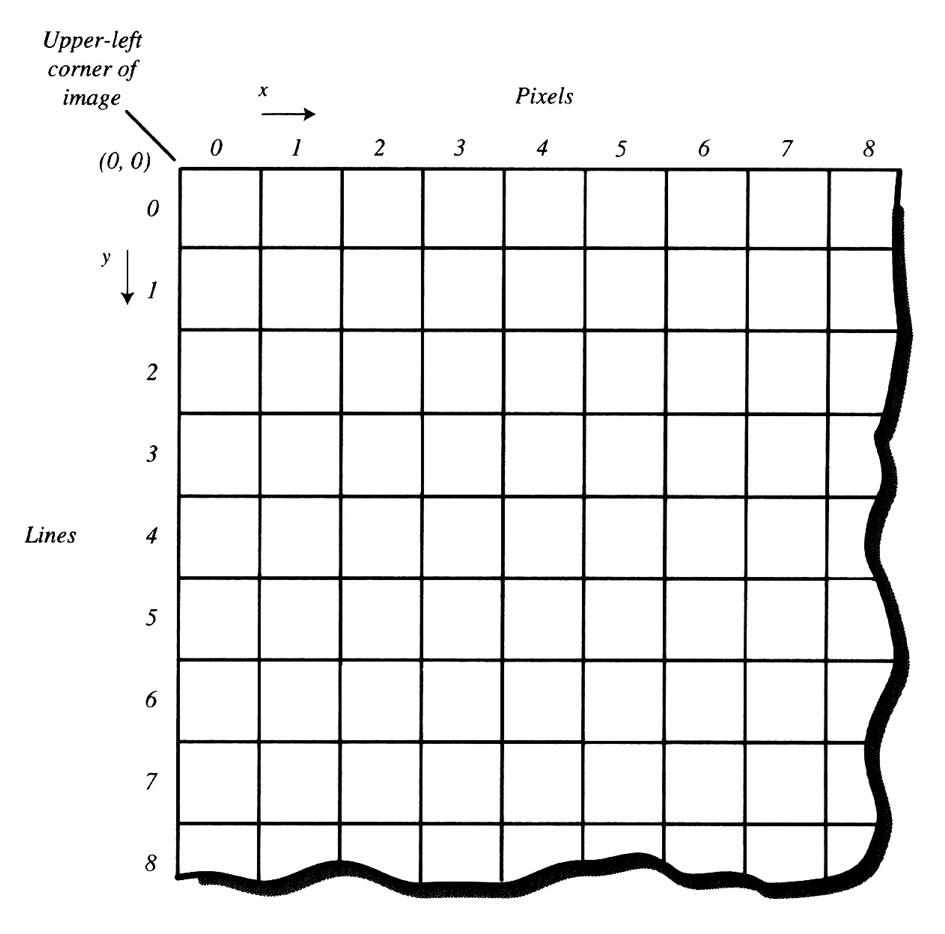

Происхождение изображения / Image Origin

Upper-left corner of image – Левый верхний угол изображения

Pixels – Пиксели

Lines – Линии

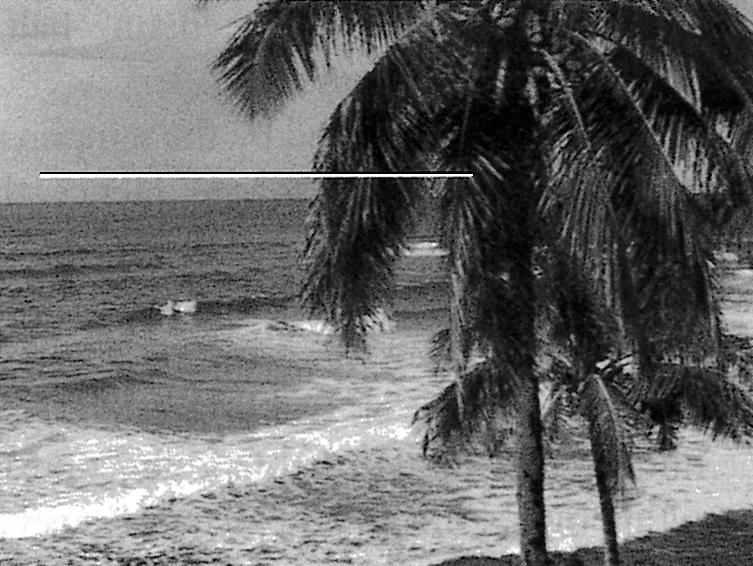

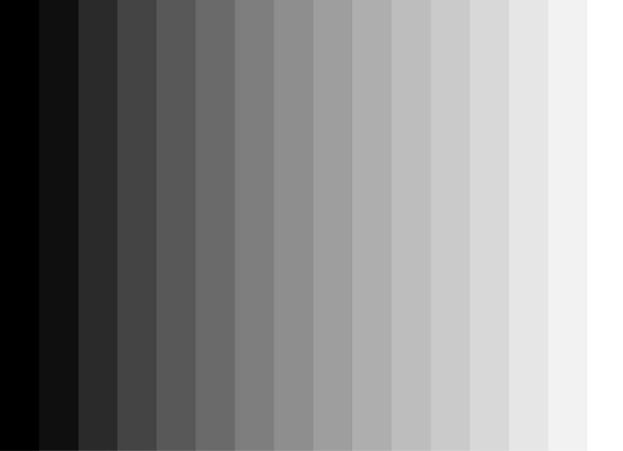

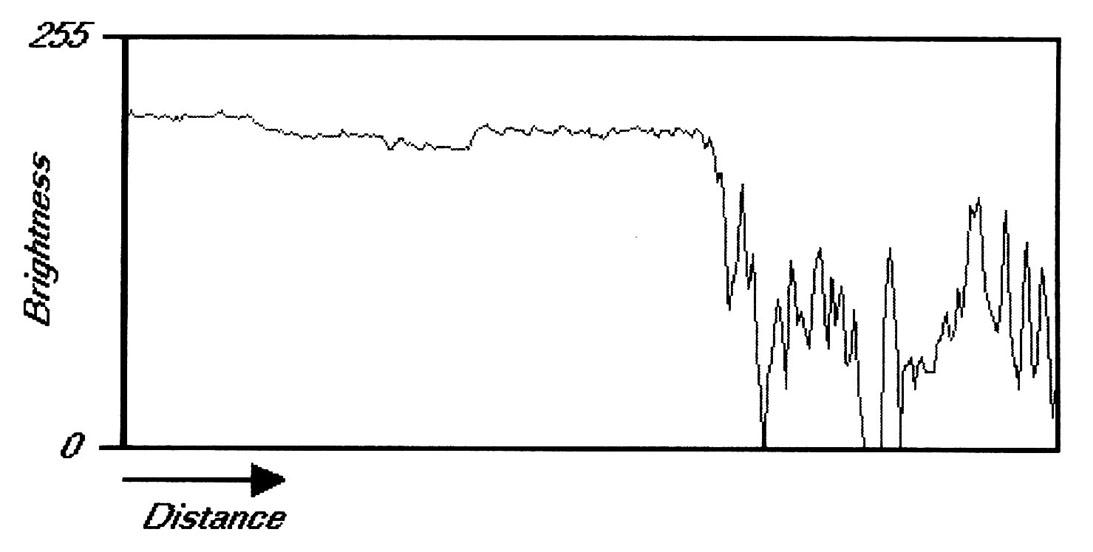

Изменение яркости изображения / Image Brightness Variation

Brightness – Яркость

Distance – Расстояние

Шаги яркости изображения / Image Brightness Steps

(a) 8 Steps : 3 bits (b) 16 Steps : 4 bits

(а) 8 шагов: 3 бита (б) 16 шагов: 4 бита

(c) 32 Steps : 5 bits (d) 64 Steps : 6 bits

(c) 32 шагов: 5 бит (d) 64 шагов: 6 бит

(e) 128 Steps : 7 bits (f) 256 Steps : 8 bits

(e) 128 шагов: 7 бит (f) 256 шагов: 8 бит

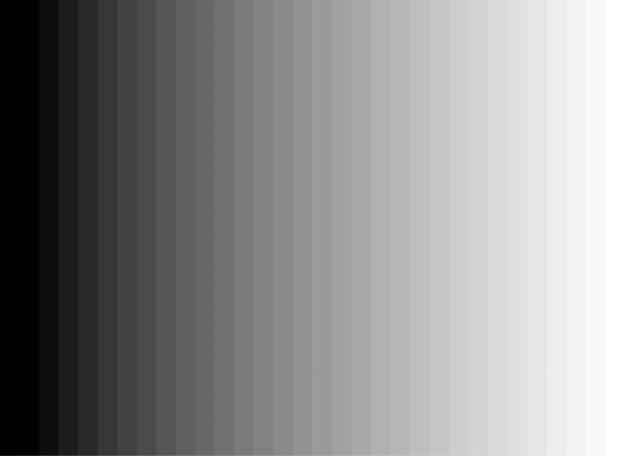

Яркость изображения Разрешение / Image Brightness Resolution

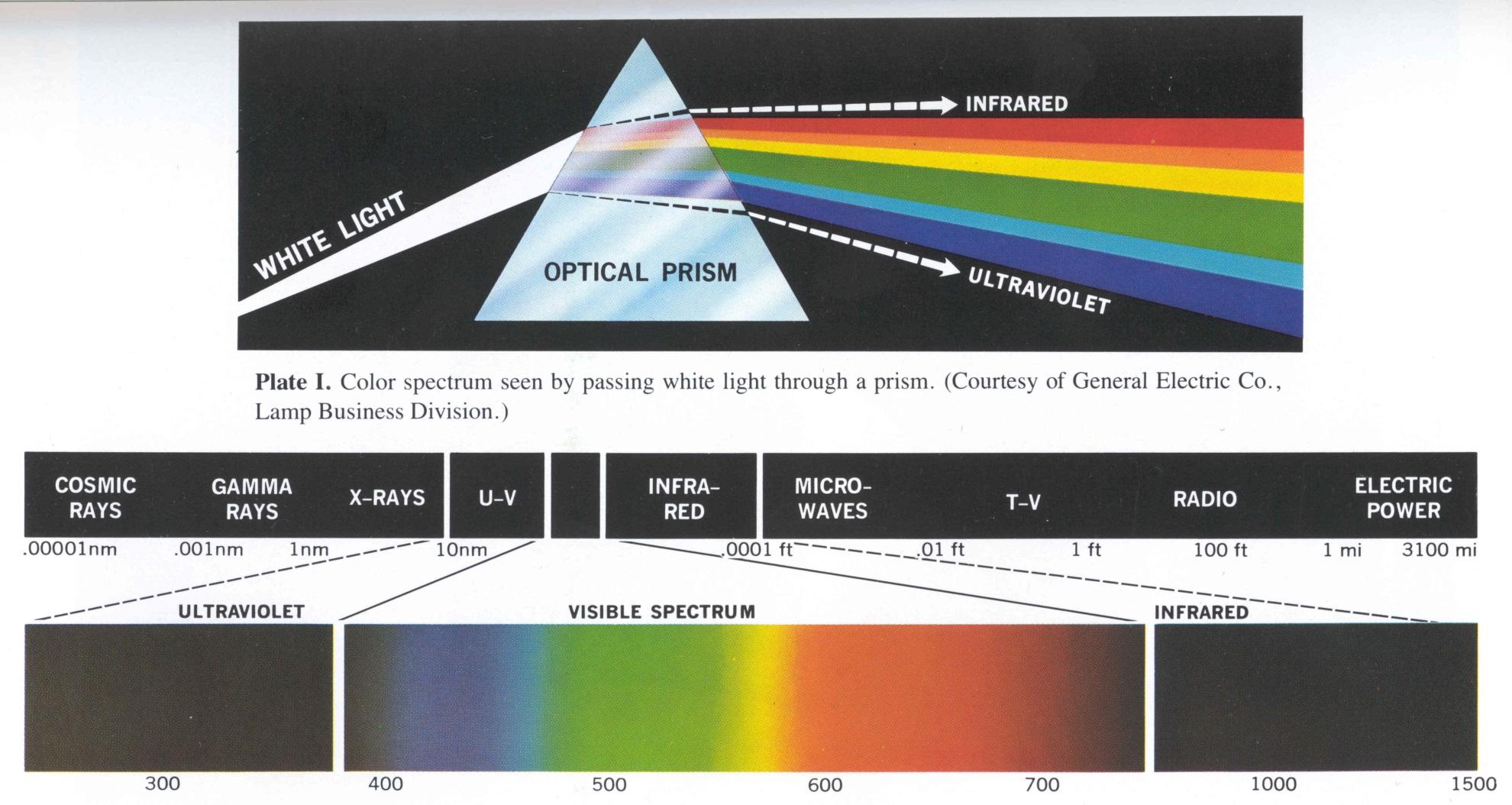

Световой спектр / Light Spectrum

WHITE LIGHT / БЕЛЫЙ СВЕТ

INFRARED / ИНФРАКРАСНЫЙ

ULTRAVIOLET / УЛЬТРАФИОЛЕТ

OPTICAL PRISM / ОПТИЧЕСКАЯ ПРИЗМА

Табличка I. Цветовой спектр, видимый при прохождении белого света через призму. (С разрешения General Electric Co., подразделения по производству ламп.) / Plate I. Color spectrum seen by passing white light a prism. (Courtesy of General Electric Co., Lamp Business Division.)

COSMIC RAYS / КОСМИЧЕСКИЕ ЛУЧИ

GAMMA RAYS / ГАММА ИЗЛУЧЕНИЕ

X-RAYS / X-ЛУЧИ

INFRARED / ИНФРАКРАСНЫЙ

MICRO-WAVES / МИКРОВОЛНЫ

RADIO / РАДИО

ELECTRIC POWER / ЭЛЕКТРОЭНЕРГИЯ

ULTRAVIOLET / УЛЬТРАФИОЛЕТ

VISIBLE SPECTRUM / ВИДИМЫЙ СПЕКТР

INFRARED / ИНФРАКРАСНЫЙ

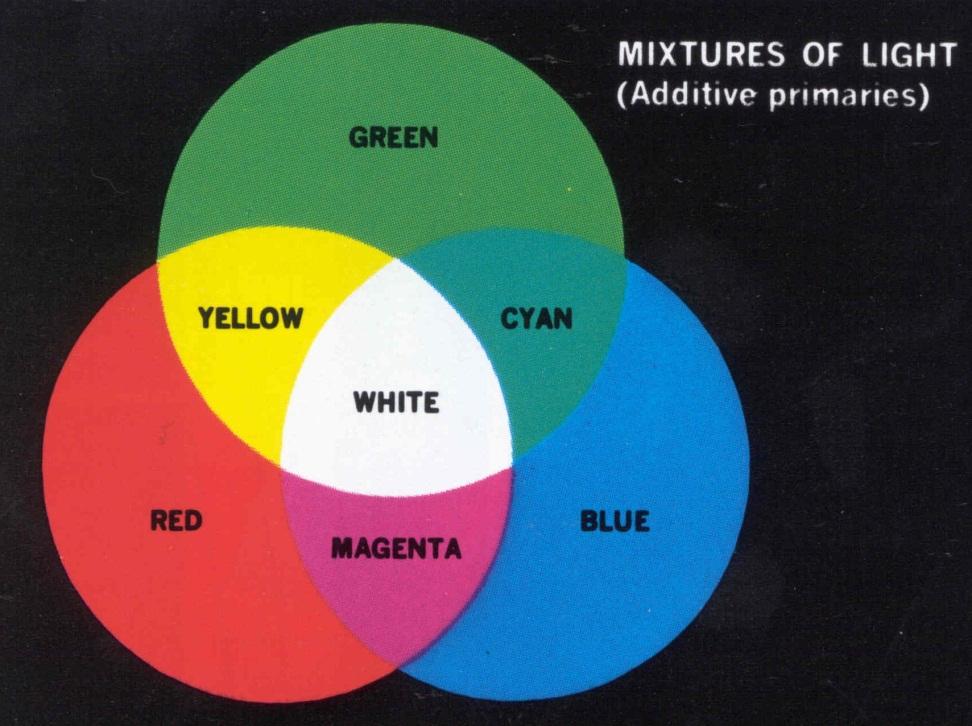

Смеси света и пигментов / Mixtures of Light and Pigments

RGB Color – Цвет RGB

MIXTURES OF LIGHT (Additive primaries)

СМЕСИ СВЕТА (Аддитивные праймериз)

RED – КРАСНЫЙ

YELLOW – ЖЕЛТЫЙ

GREEN – ЗЕЛЕНЫЙ

CYAN – ГОЛУБОЙ

WHITE – БЕЛЫЙ

BLUE – СИНИЙ

MAGENTA – ПУРПУРНЫЙ

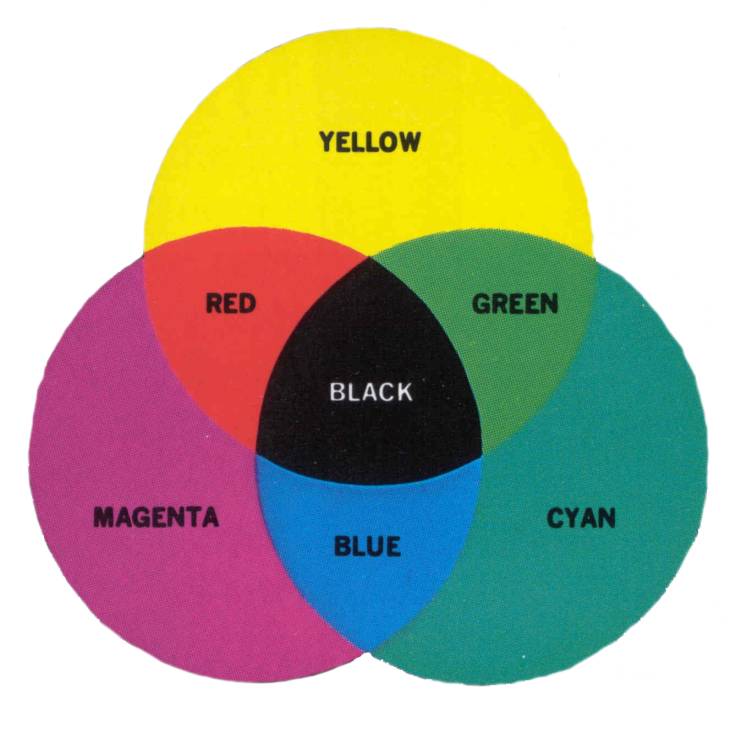

MIXTURES OF PIGMENTS СМЕСИ ПИГМЕНТОВ

(Subtractive primaries) (Субтрактивные праймериз)

CMY(K) Color / (CMYK) Цвет

RED – КРАСНЫЙ

YELLOW – ЖЕЛТЫЙ

GREEN – ЗЕЛЕНЫЙ

CYAN – ГОЛУБОЙ

BLACK – ЧЕРНЫЙ

BLUE – СИНИЙ

MAGENTA – ПУРПУРНЫЙ

Изображение R, G, B / R, G, B Image

Исходное изображение (Original Image) Красный компонент (Red Component)

Зеленый компонент (Green Component) Синий компонент (Blue Component)

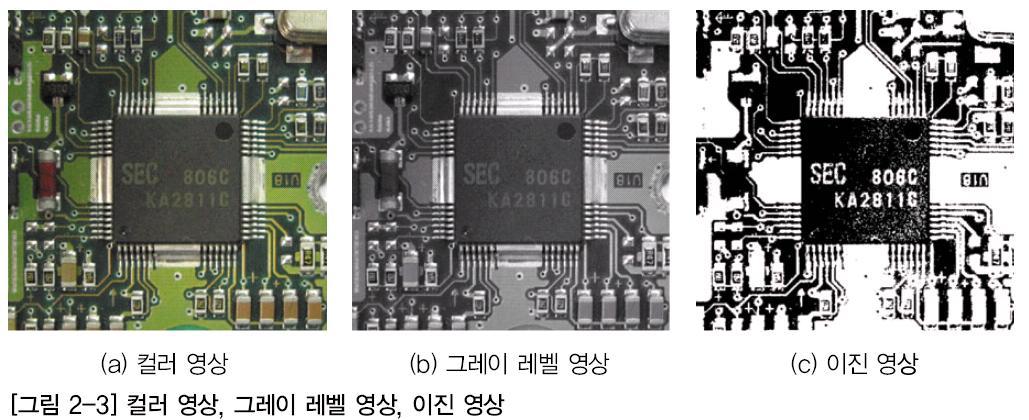

Тип цифрового изображения / A Type of Digital Image

(а) Цветное изображение (Color Image)

(b) Изображение с уровнем серого (Gray Level Image)

(c) Двоичное изображение (Binary Image)

Тип цифрового изображения / A Type of Digital Image

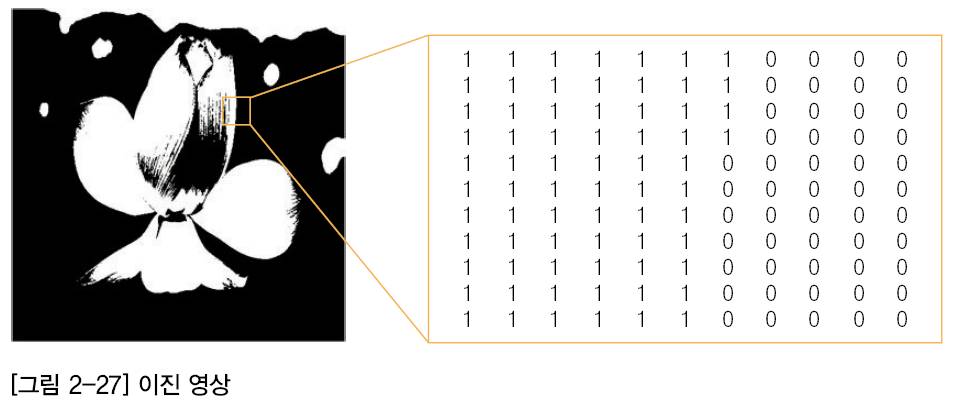

(a) Двоичное изображение / Binary Image

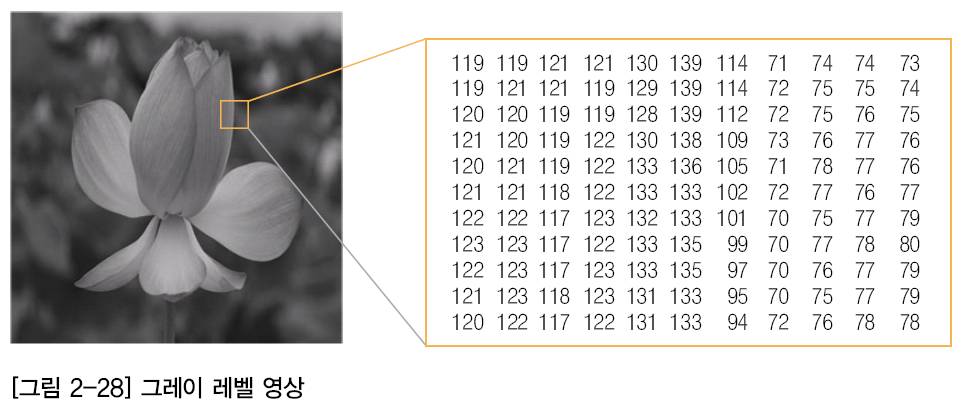

(b) Изображение с уровнем серого / Gray Level Image

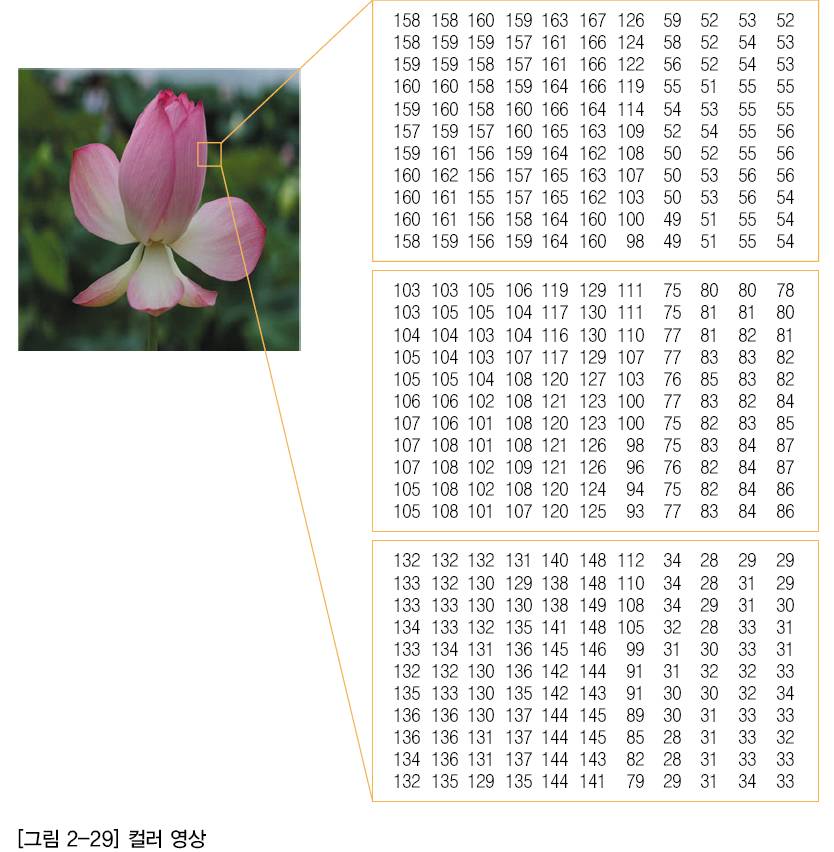

Тип цифрового изображения / A Type of Digital Image

Цветное изображение (Color Image)

2. Введение OpenCV (Introduction of OpenCV)

OpenCV?

●

OpenCV – библиотека компьютерного зрения с открытым исходным кодом

– Библиотека с открытым исходным кодом для обработки изображений

и компьютерного зрения

– Состоит из более чем 2500 алгоритмов

– Поддержка интерфейсов C, C++, Python, Matlab.

– Поддержка операционных систем для Windows, Linux, Android, Mac

OS и т. д.

– Быстрая реализация алгоритма с использованием инструкций MX

(MultiMedia eXtension) и SSE (потоковые расширения SIMD).

– Разработка интерфейса CUDA и OpenCL

Установка OpenCV / OpenCV Install

•

Условия для программирования OpenCV с использованием C ++ (для ОС Windows)

–

На вашем компьютере должна быть установлена 64-битная ОС Windows. (OpenCV поддерживает только 64-битные ОС)

–

Visual Studio 2017 должен быть установлен как инструмент редактора программ для программирования на C ++. (Последняя версия Visual Studio – 2019, но в настоящее время поддерживает только OpenCV для Visual Studio 2017.)

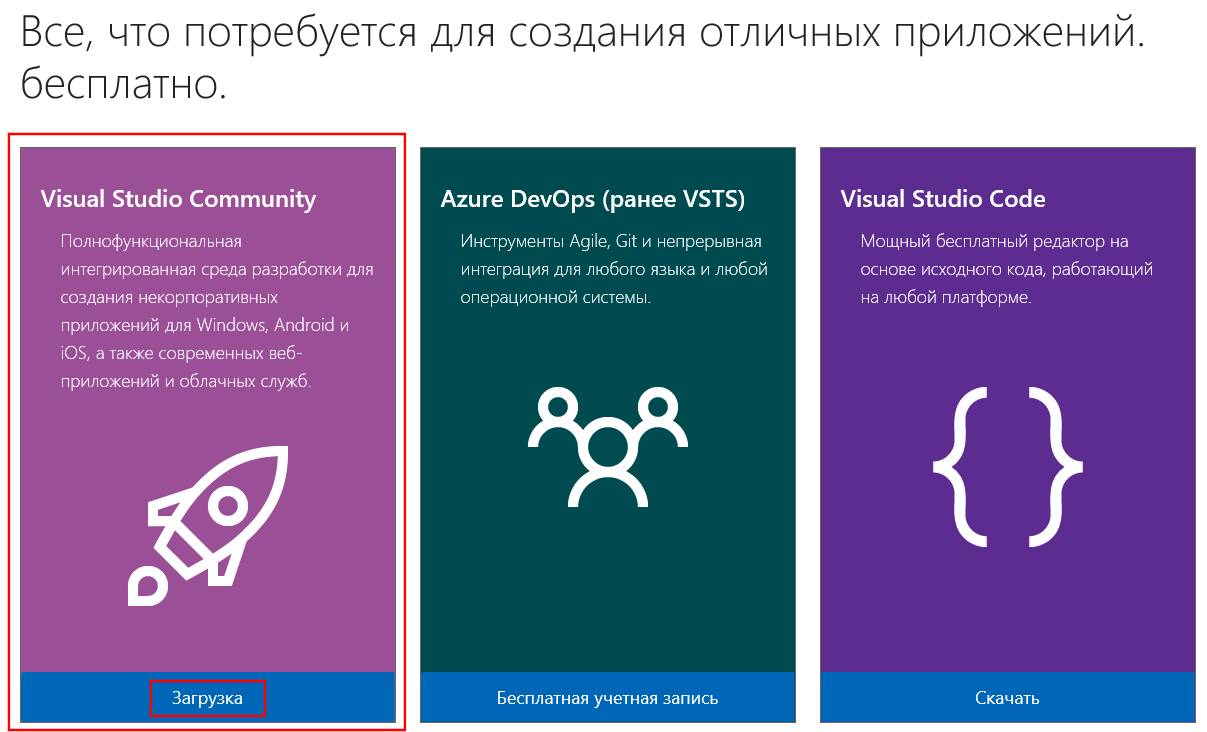

① Установка сообщества Visual Studio 2017.

(① Visual Studio Community 2017 Install)

●

https://visualstudio.microsoft.com/ru/free-developer-offers/

•

На официальном сайте выше можно загрузить только последнюю версию 2019 года, поэтому вы можете найти версию 2017 года с помощью веб-поиска и загрузки.

•

30-дневная ознакомительная версия, затем зарегистрируйтесь в Microsoft, войдите в Visual Studio и продолжайте использовать ее бесплатно

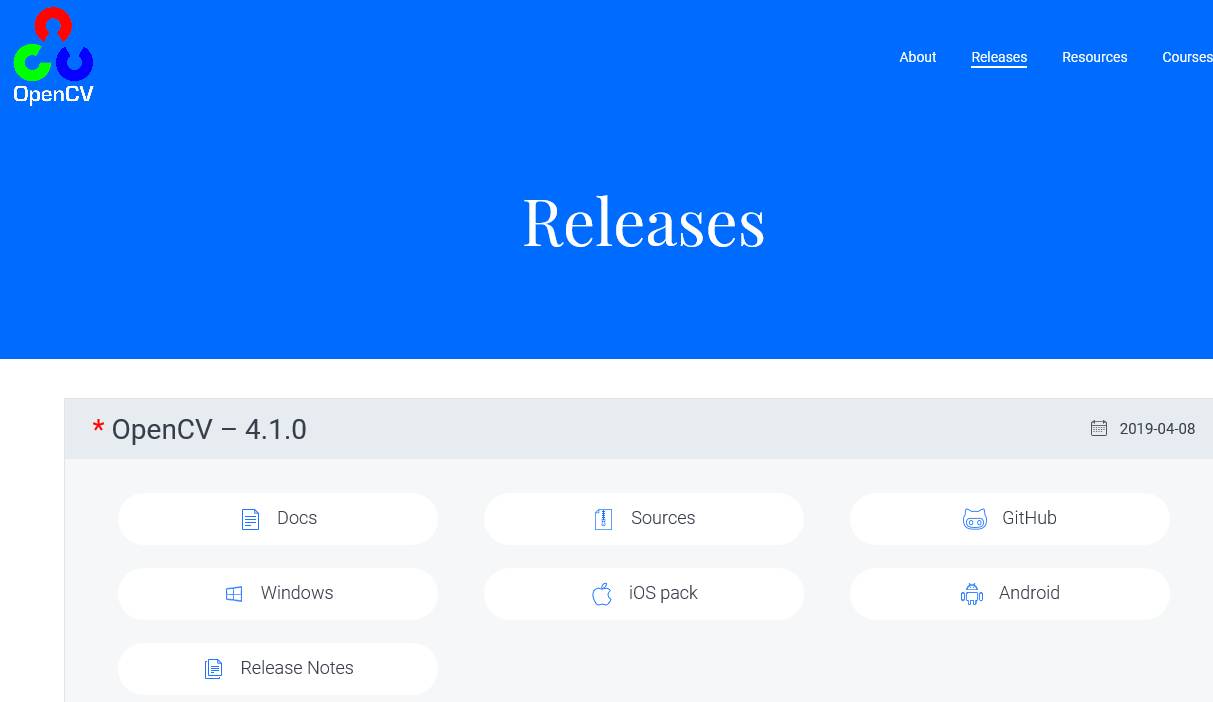

② Загрузка OpenCV (OpenCV Download)

•

http://opencv.org

> Releases

•

После загрузки установочного файла, дважды щелкните файл exe для установки

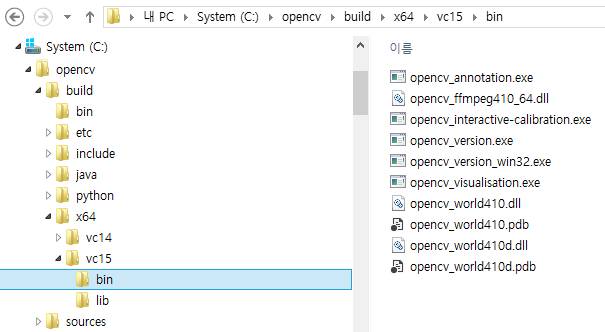

③ Add to “System Environment Path” of Windows

•

Зарегистрируйте место установки OpenCV в «Путь к системной среде» Windows

•

Если вы установили диск C следующим образом, добавьте следующее в Path

•

C:\OpenCV\build\x64\vc15\bin

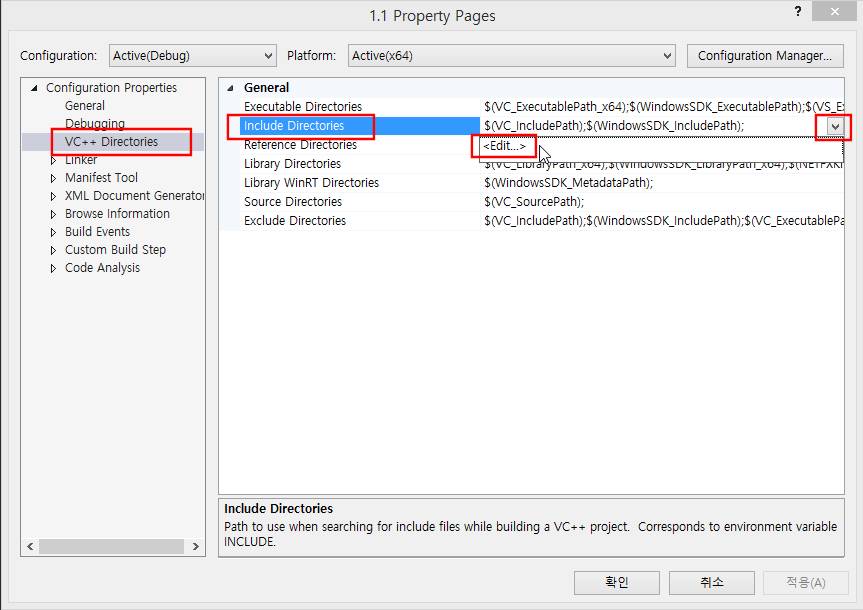

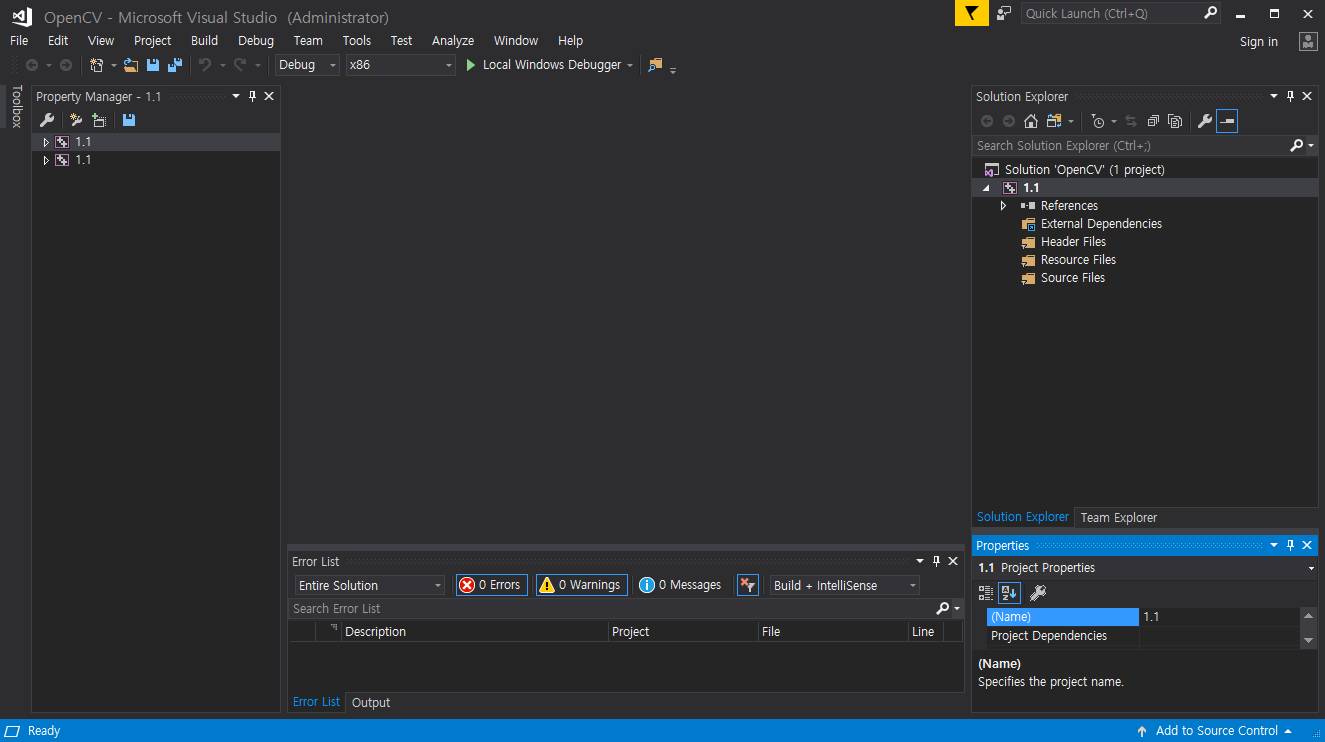

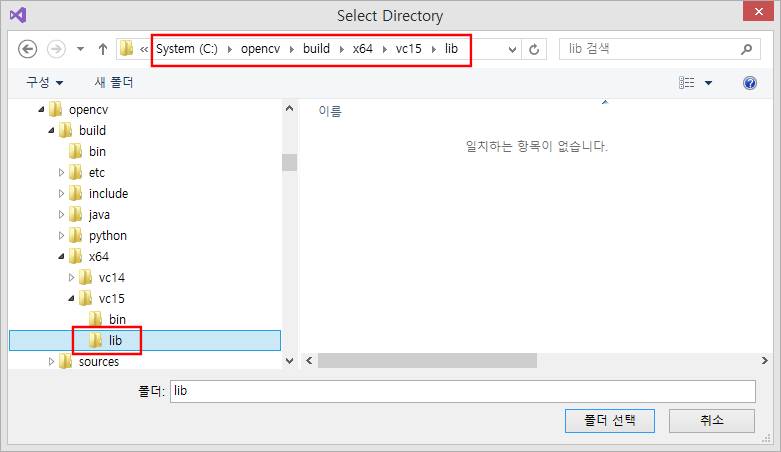

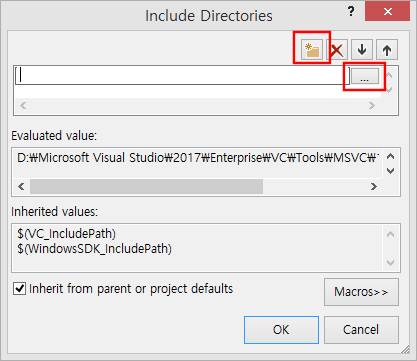

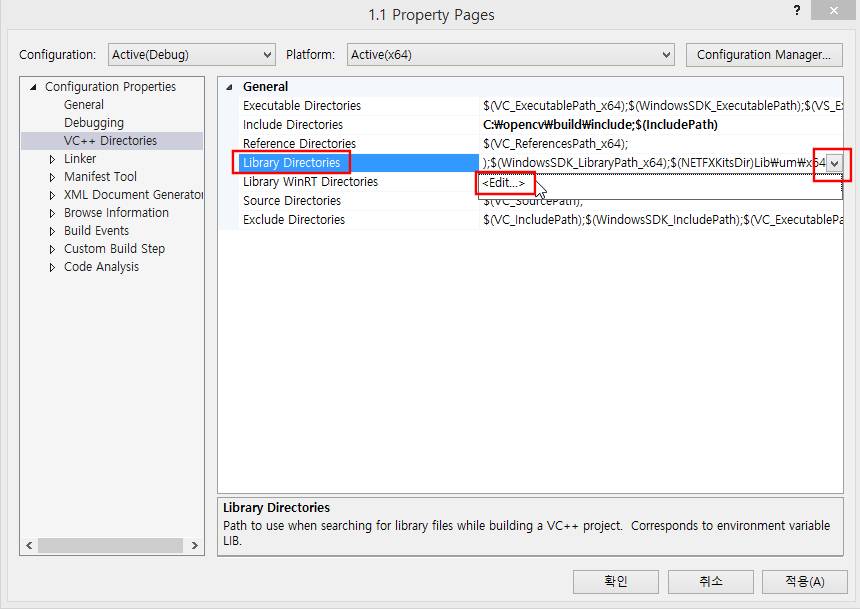

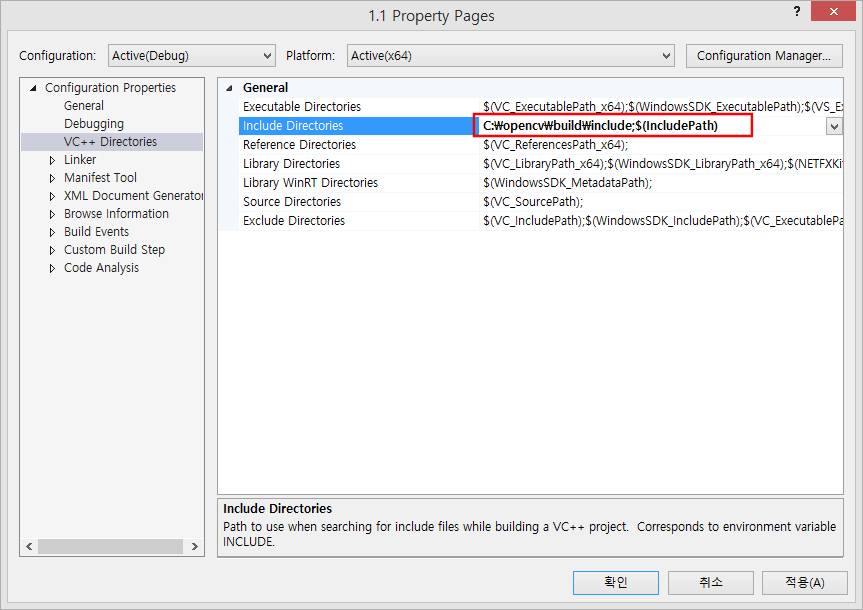

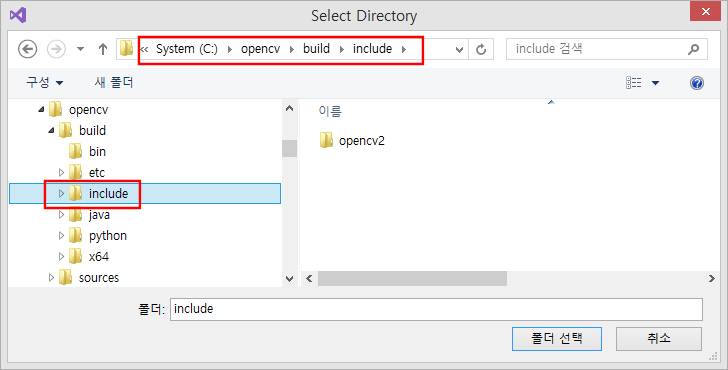

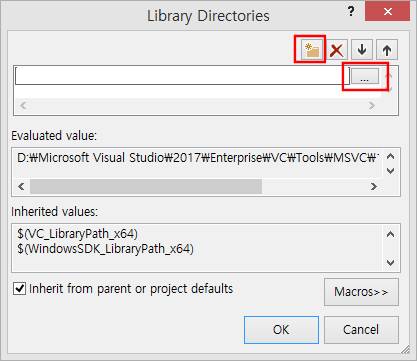

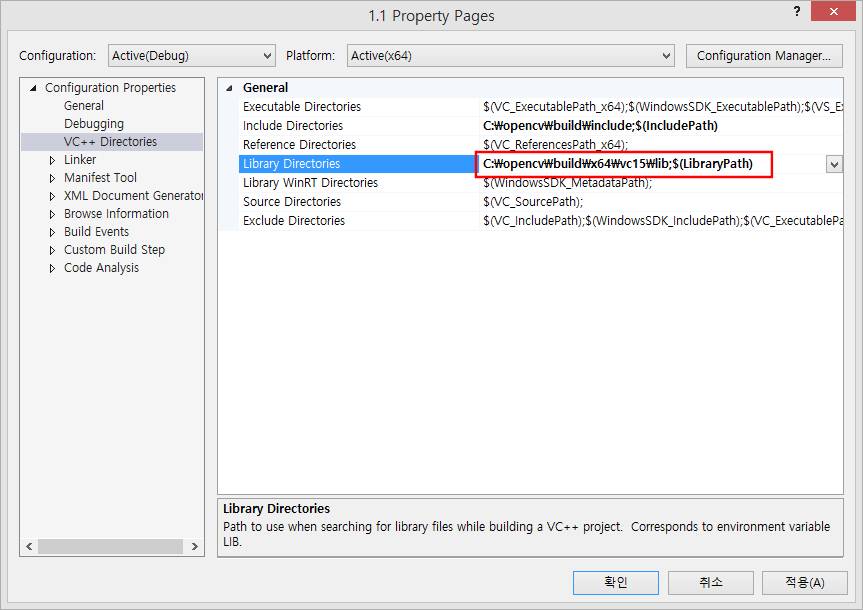

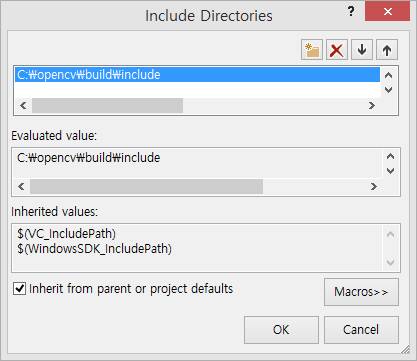

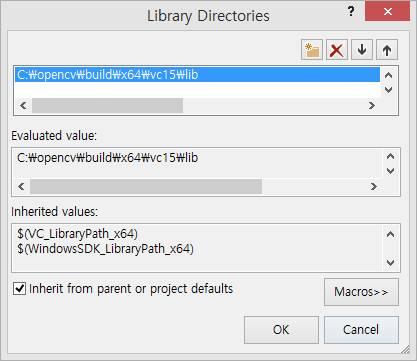

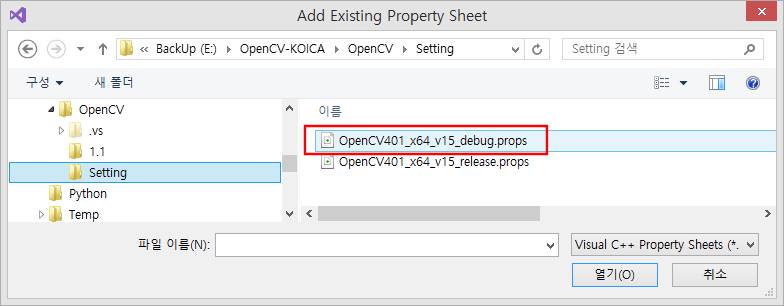

Настройка OpenCV для Visual Studio 2017

(OpenCV Setup of Visual Studio 2017)

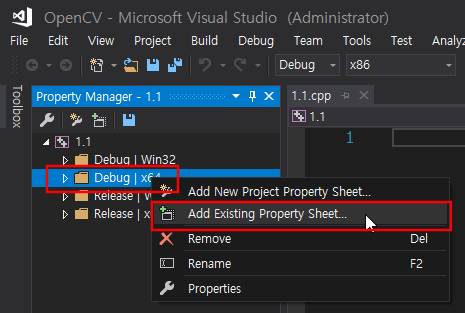

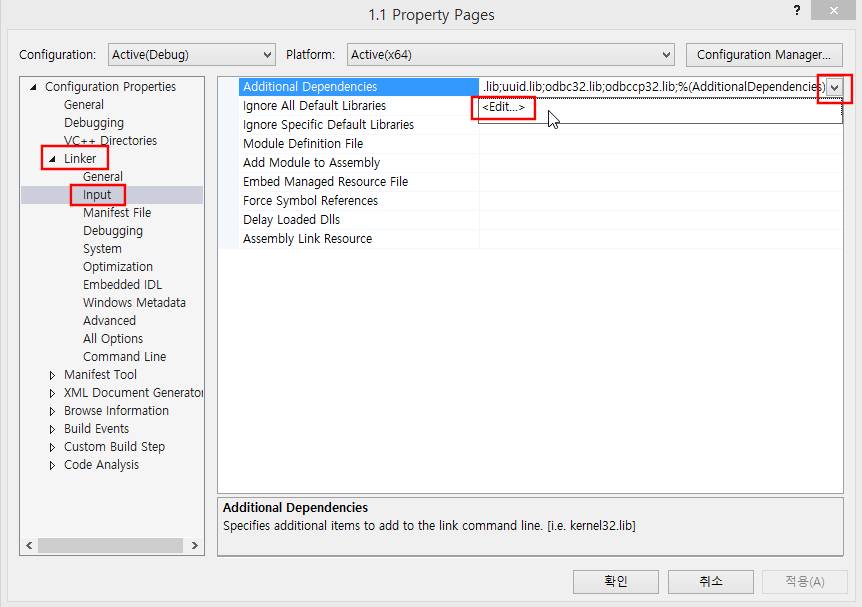

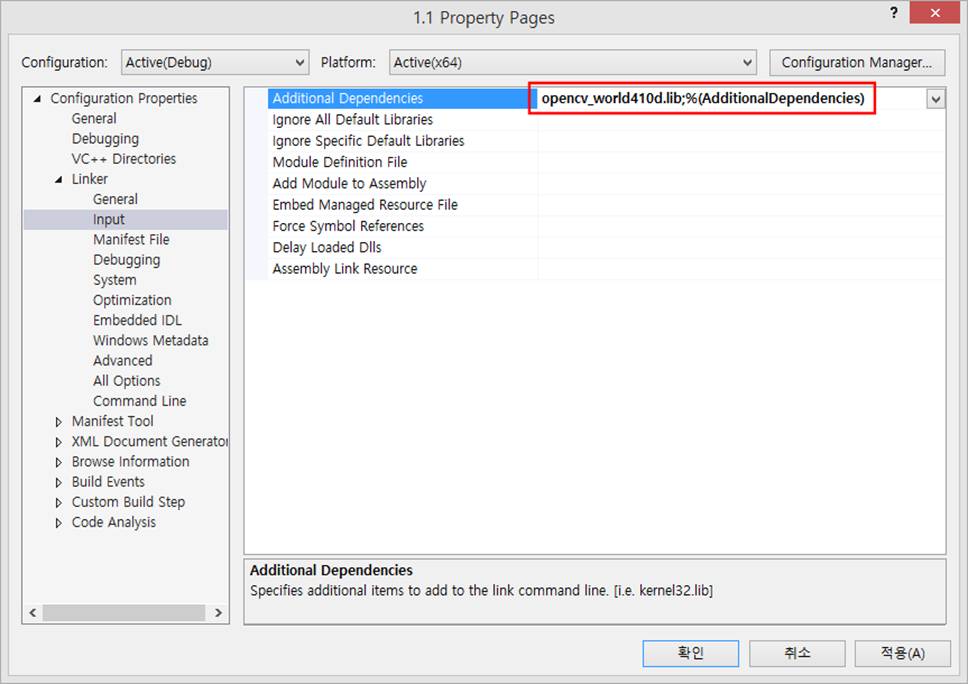

Проверьте, что Debug mode(режим отладки) в настоящее время включен !!!

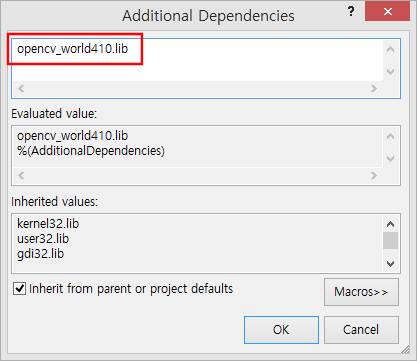

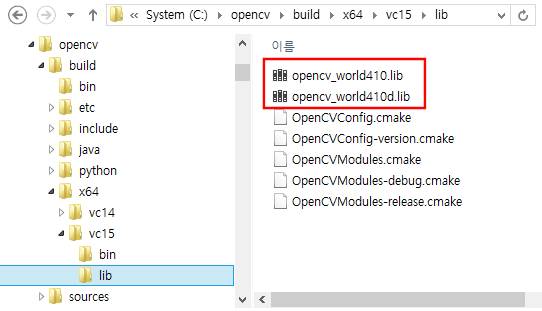

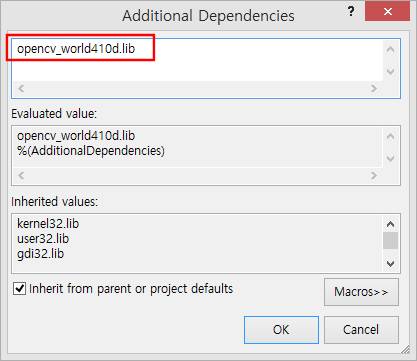

Режим отладки → opencv_worldxxxd.lib

(Режим выпуска → opencv_worldxxx.lib)

Debug mode → opencv_worldxxxd.lib

(Release mode → opencv_worldxxx.lib)

●

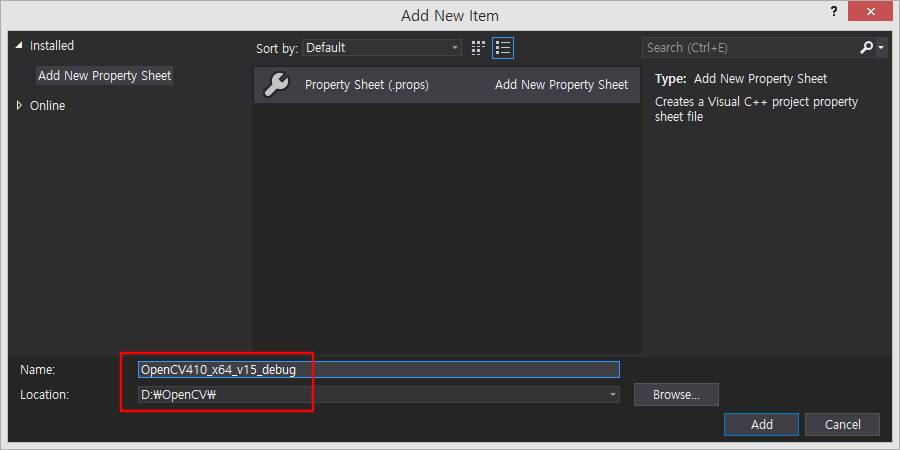

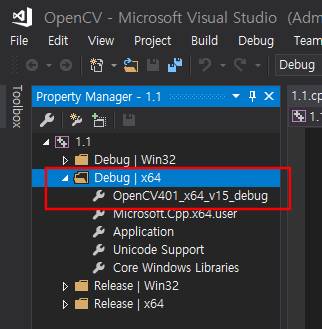

Имя → OpenCV410_x64_v15_

отлаживать

Name → OpenCV410_x64_v15_debug

●

Местоположение → Папка сохранения программы OpenCV (помните!!!)

Location → OpenCV program saving folder (remember!!!)

•

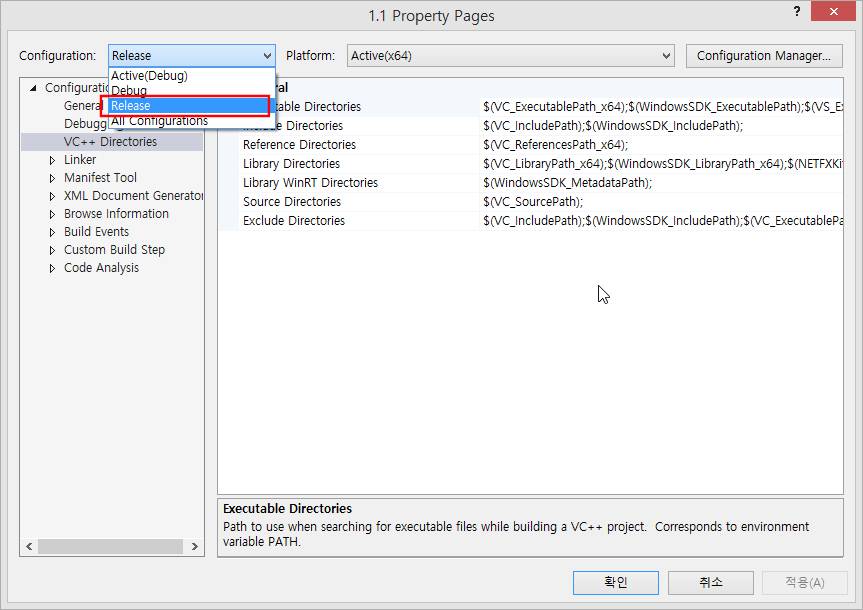

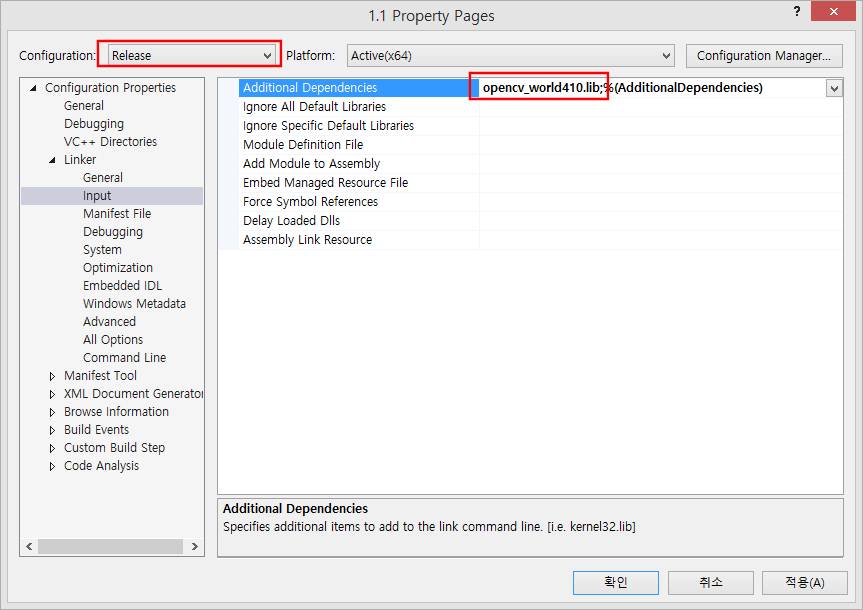

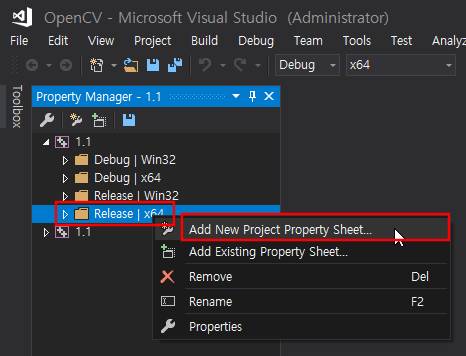

При использовании Visual Studio в Release mode(режиме выпуска)

–

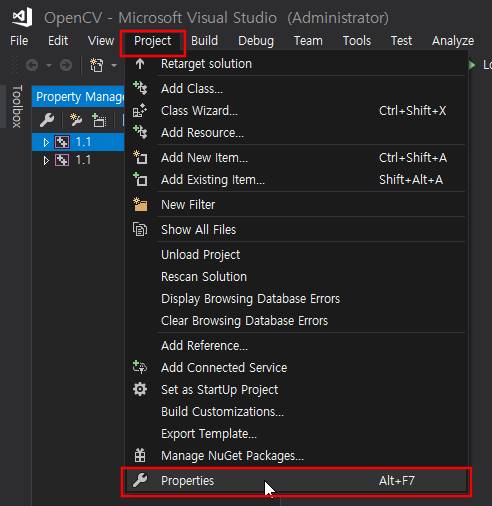

Запустите проект> Свойства в Main Menu

–

Выполните то же самое содержание на страницах с 24 по 30

Release mode → opencv_worldxxx.lib

(Режим выпуска → opencv_worldxxx.lib)

•

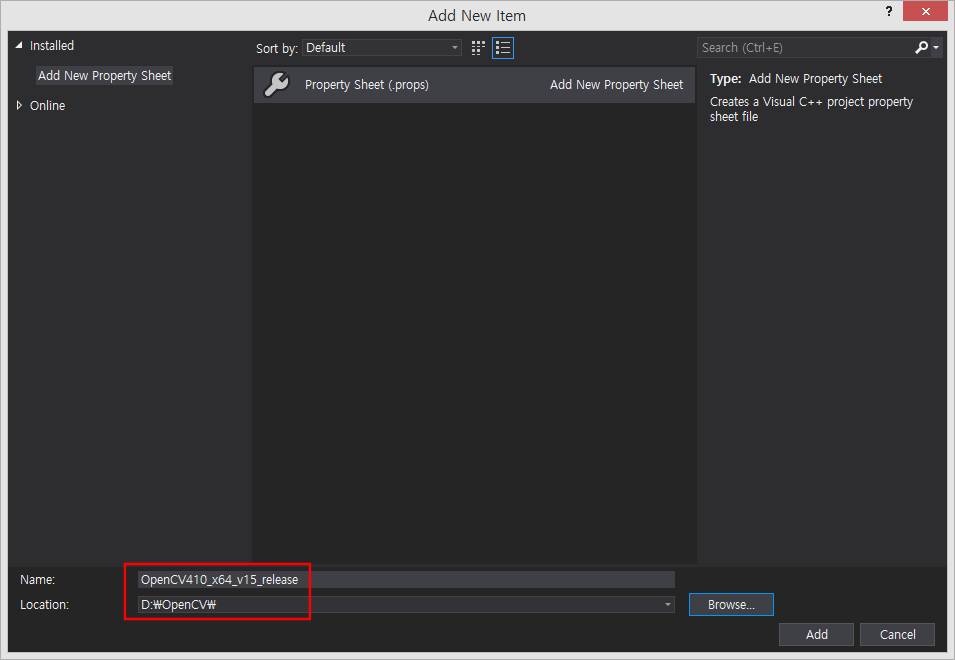

Имя → OpenCV410_x64_v15_release

Name → OpenCV410_x64_v15_release

•

Местоположение → Папка сохранения программы OpenCV (помните!!!)

Location → OpenCV program saving folder (remember!!!)

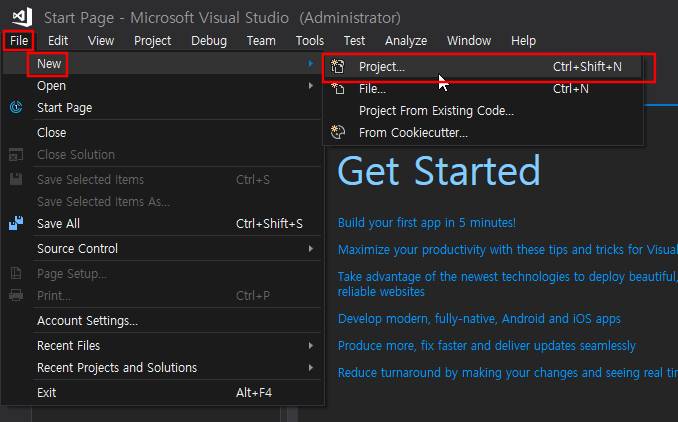

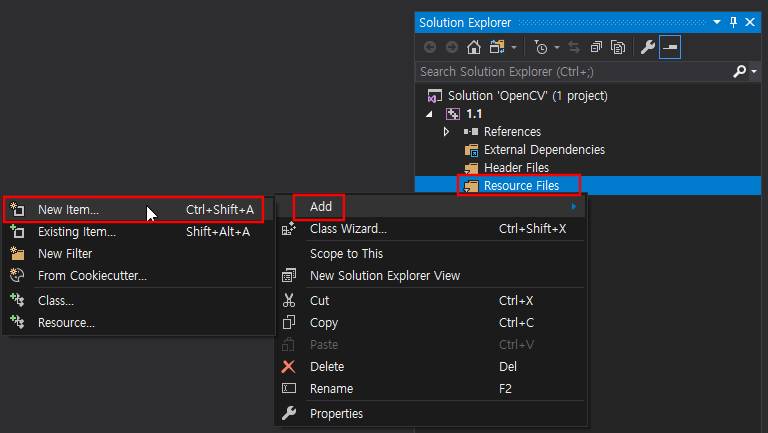

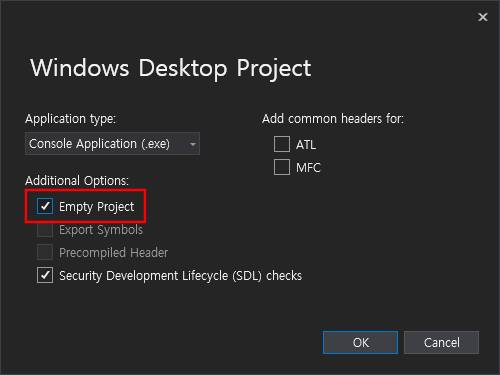

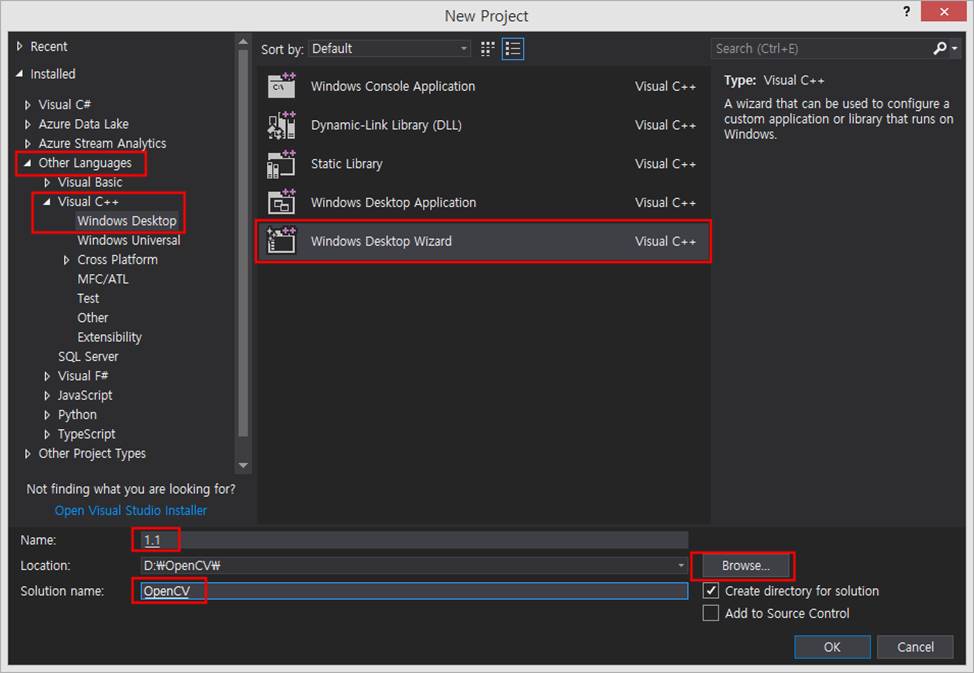

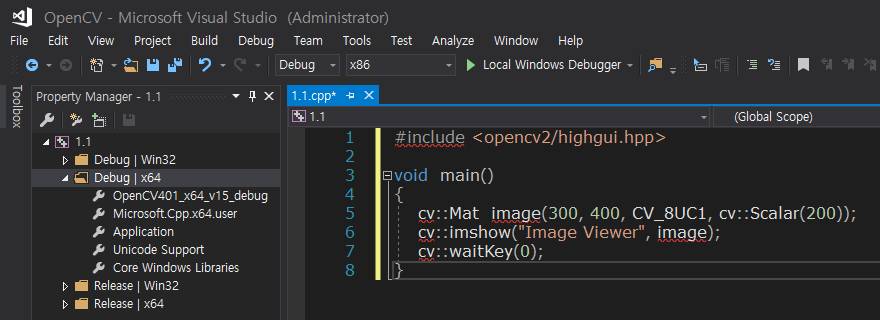

Пример программы OpenCV / OpenCV Sample Program

•

запись OpenCV Sample Program

•

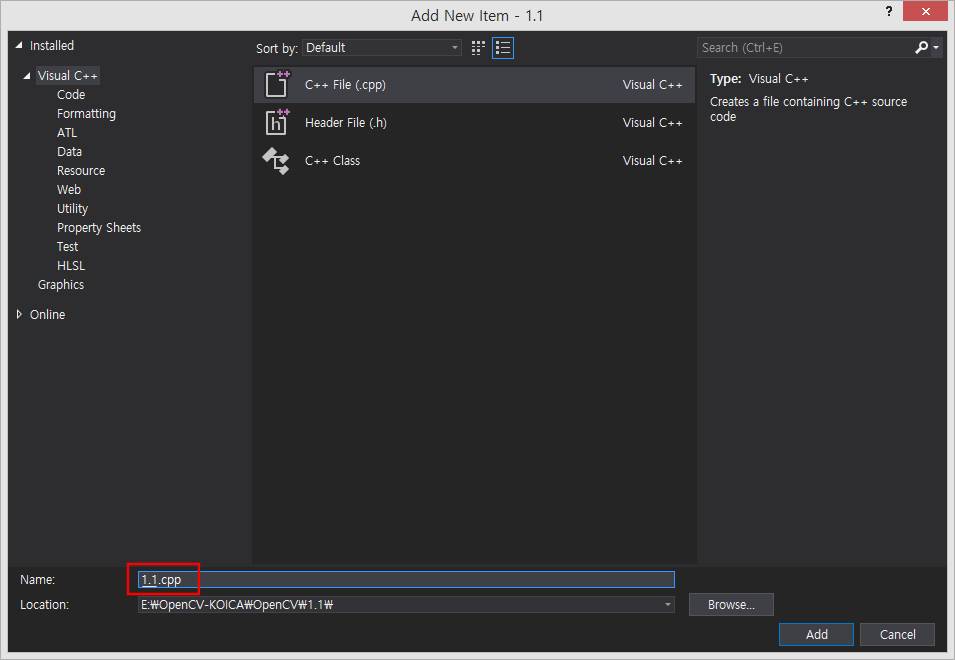

Ввод имени программы C++… → ???.cpp

C++ program name typing… → ???.cpp

#include

пустая функция()

{

cv::Mat image(300, 400, CV_8UC1, cv::Scalar(200));

cv::imshow("Просмотр изображений", image);

резюме::waitKey (0);

}

#include

void main()

{

cv::Mat image(300, 400, CV_8UC1, cv::Scalar(200));

cv::imshow("Image Viewer", image);

cv::waitKey(0);

}

•

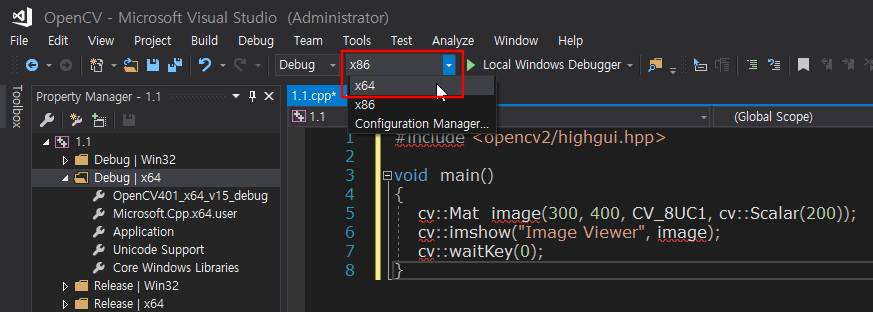

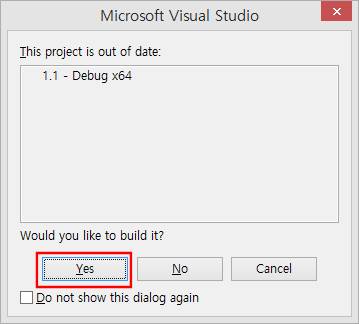

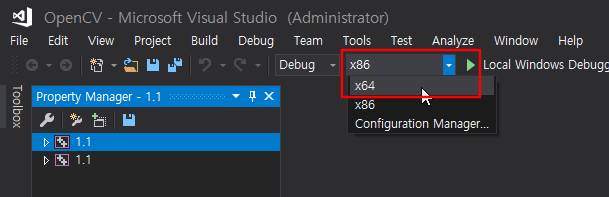

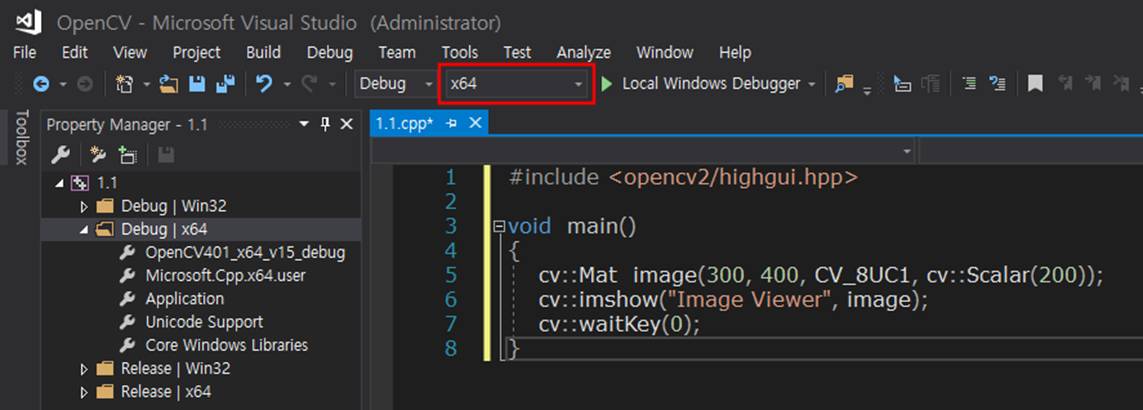

Ошибка → установка x64!! / Error → x64 setting!!

•

Ctrl+F5: запустить без отладки. / Ctrl+F5 : Start without Debugging

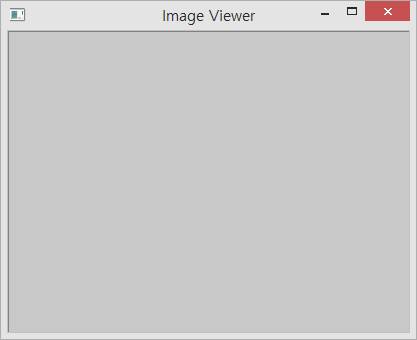

Выход (Результат) / Output (Result)

3. OpenCV Classes

Точка_Класс / Point_ Class

•

Шаблонный класс (template class) для представления позиций width (ширины) и height (высоты) в двухмерных координатах (2 Dimension coordinate).

•

(Объявление класса Point_( Declaration of Point_ Class)

Point_ <==> Point2i <==> Point;

Point_ <==> Point2f;

Point_ <==> Point2d;

•

Бывший)

Ex)

Point_ pt1(100, 200);

Point_ pt2(92.3f, 125.23f);

Point_ pt3(100.2, 300.9);

Point pt4(120, 69);

Point2f pt5(0.3f, 0.f), pt6(0.f, 0.4f);

Point2d pt7(0.25, 0.6);

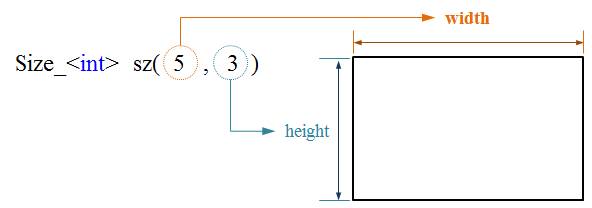

Размер_Класс / Size_ Class

•

Шаблонный класс(template class), который определяет размер изображения(image) или прямоугольника(rectangle).

•

Объявление класса Size_ (Declaration of Size_ Class)

Size_ <==> Size2i <==> Size;

Size_ <==> Size2f;

Size_ <==> Size2d;

•

Бывший)

•

Ex)

Size_ sz1(100, 200);

Size_ sz2(192.3f, 25.3f);

Size_ sz3(100.2, 30.9);

Size sz4(120, 69);

Size2f sz5(0.3f, 0.f);

Size2d sz6(0.25, 0.6);

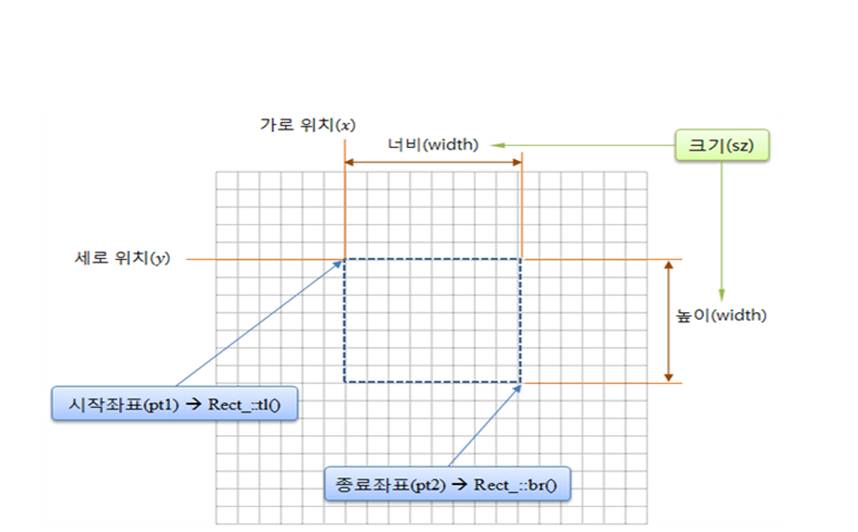

Прямой_класс / Rect_ Class

•

класс шаблона для представления rectangle(прямоугольников)

•

((Начальная точка_x, Начальная точка_y), (Конечная точка_x, Конечная точка_y))

•

((Начальная точка_x, Начальная точка_y), Ширина, Высота)

•

Объявление класса Rect_ (Declaration of Rect_ Class)

Rect_ <==> Rect2i <==> Rect;

Rect_ <==> Rect2f;

Rect_ <==> Rect2d;

•

Бывший)

•

Ex)

Size2d sz(100.5, 60.6);

Point2f pt1(20.f, 30.f), pt2(100.f, 200.f);

Rect_ rect1(10, 10, 30, 50);

// column, row, width, height

Rect_ rect2(pt1, pt2);

Rect_ rect3(Point2d(20.5, 10), sz);

Век-класс / Vec Class

•

Шаблонный класс(template class) для вектора(Vector) чисел с небольшим количеством элементов.

•

Укажите data type(тип данных) и количество element(элементов) между < и >.

Vec <==> Vec2b

Vec <==> Vec3i

Vec <==> Vec4f

Vec <==> Vec5d

•

Ex)

Vec v1(5, 12);

Vec v2(40, 130.7, 125.6);

Vec2b v3(10, 10);

Vec6f v4(40.f, 230.25f, 525.6f);

Vec3i v5(200, 230, 250);

Скаляр_класс / Scalar_ Class

•

Укажите четыре значения в качеств data type(типа данных), чтобы указать значение яркости pixel(пикселя)

•

Сохраните четыре значения Blue, Green, Red, Alpha(transparency).

•

Установите в 0, если при инициализации (Initialization) не указано значение

•

Scalar_ <==> Scalar

•

Ex)

Scalar_ red(0, 0, 255);

Scalar_ blue(255, 0, 0);

Scalar_ color1(500);

Scalar_ color2(100.f, 200.f, 125.9f);

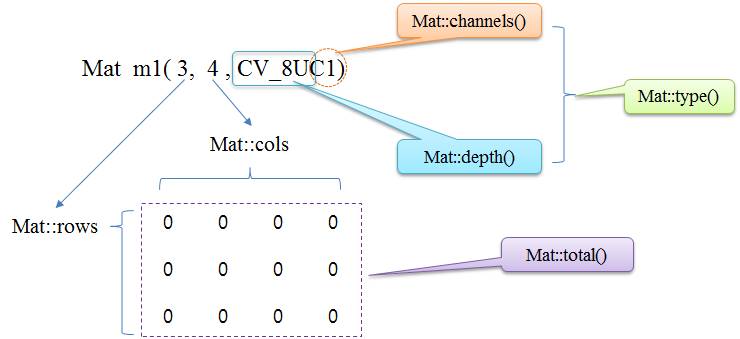

Мат Класс / Mat Class

•

Класс(class), используемый для представления image(изображения).

•

Mat (строки, столбцы, тип, скаляр (rows, cols, type, Scalar))

строки: размер строки (rows: row size)

столбцы: размер столбца (cols : column size)

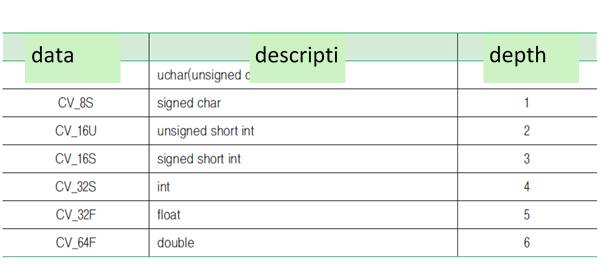

тип: тип данных (type : data type)

Скаляр: матричное значение (Scalar : matrix value)

#include

using namespace cv;

using namespace std;

int main()

{

float data[] = {

      1.2f, 2.3f, 3.2f,

      4.5f, 5.f, 6.5f,

};

Mat m1(2, 3, CV_8U);

Mat m2(2, 3, CV_8U, Scalar(300));

Mat m3(2, 3, CV_32F, data);

Size sz(2, 3);

Mat m4(Size(2, 3), CV_64F);

Mat m5(sz, CV_32F, data);

cout << "[m1] =" << endl << m1 << endl;

cout << "[m2] =" << endl << m2 << endl;

cout << "[m3] =" << endl << m3 << endl << endl;

cout << "[m4] =" << endl << m4 << endl;

cout << "[m5] =" << endl << m5 << endl;

return 0;

}

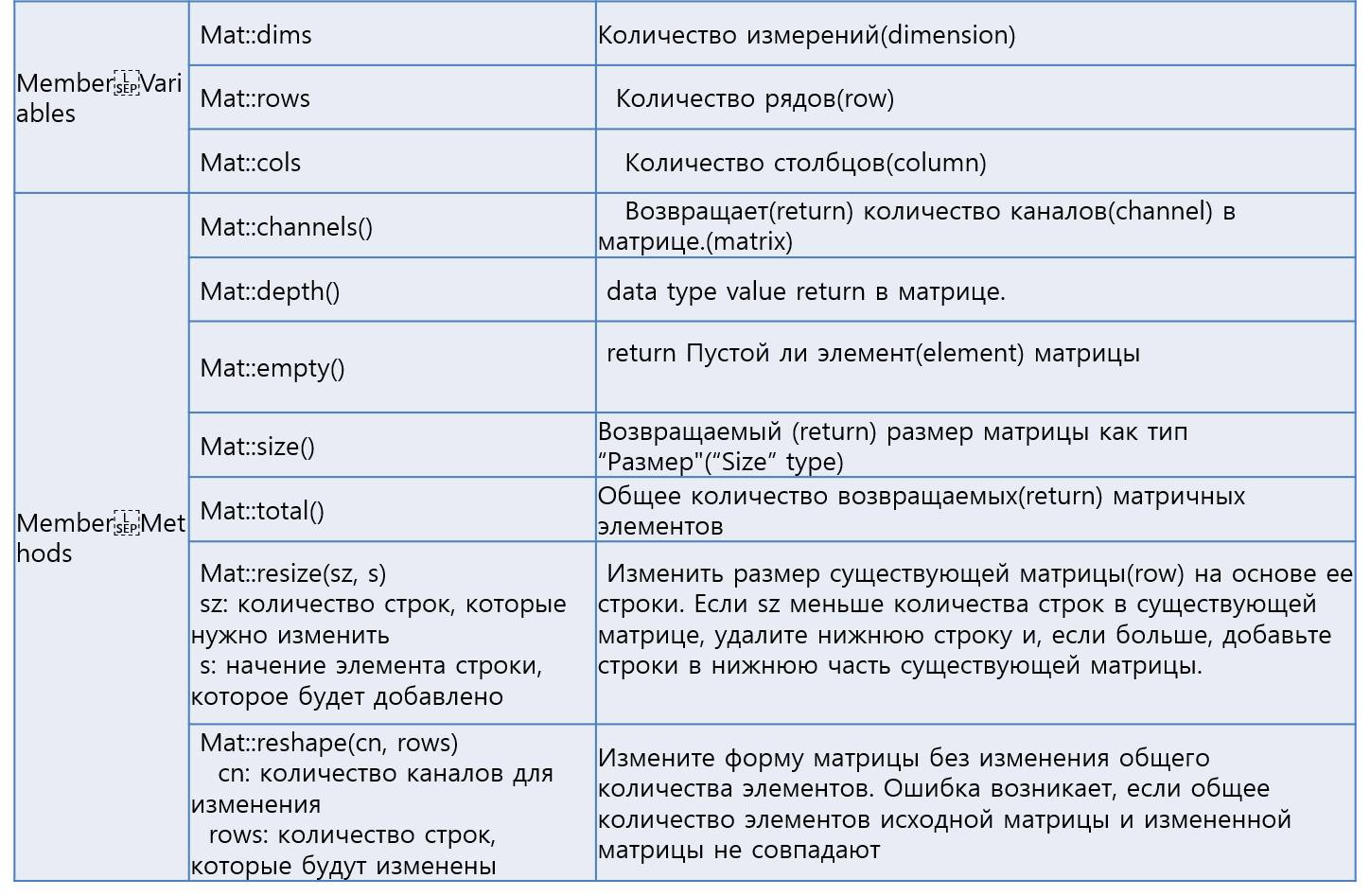

#include

using namespace cv;

using namespace std;

int main()

{

Mat m1(4, 3, CV_32FC3);

cout << “Dimension = " << m1.dims << endl;

cout << “Rows = " << m1.rows << endl;

cout << “Columns = " << m1.cols << endl << endl;

cout << “Channels = " << m1.channels() << endl;

cout << “Data Type = " << m1.depth() << endl;

cout << “Matrix Size = " << m1.size() << endl << endl;

cout << “Total Data Number = " << m1.total() << endl;

return 0;

}

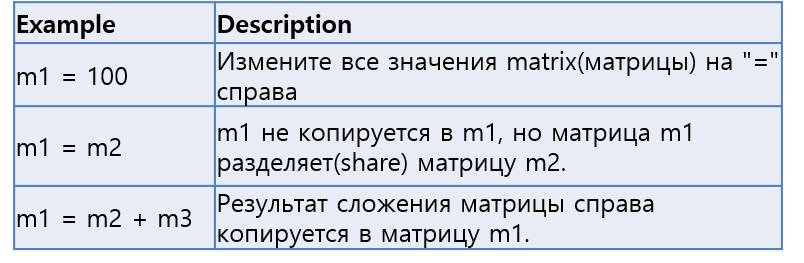

#include

using namespace cv;

using namespace std;

int main()

{

Mat m1(2, 3, CV_8U, 2);

Mat m2(2, 3, CV_8U, Scalar(10));

Mat m3 = m1 + m2;

Mat m4 = m2 – 6;

Mat m5 = m1;

cout << "[m2] =" << endl << m2 << endl;

cout << "[m3] =" << endl << m3 << endl;

cout << "[m4] =" << endl << m4 << endl << endl;

cout << "[m1] =" << endl << m1 << endl;

cout << "[m5] =" << endl << m5 << endl << endl;

m5 = 100;

cout << "[m1] =" << endl << m1 << endl;

cout << "[m5] =" << endl << m5 << endl;

return 0;

}

• Копирование исходной матрицы в другую матрицу / Copy original matrix to another matrix

• Матовый клон () / Mat clone ()

• void copy To (матрица целей, матрица маски) / void copy To

(objective matrix, mask matrix)

–

mask matrix : Копирование только ненулевых элементов (elemen)

•

void convertTo (objective matrix, data type)

–

data type : data type, которые вы хотите изменить

#include

using namespace cv;

using namespace std;

int main()

{

double data[] = {

      1.1, 2.2, 3.3, 4.4,

      5.5, 6.6, 7.7, 8.9,

      9.9, 10, 11, 12

};

Mat m1(3, 4, CV_64F, data);

Mat m2 = m1.clone(); // copy m1 to m2

Mat m3, m4;

m1.copyTo(m3); // copy m1 to m3

m1.convertTo(m4, CV_8U); // copy m1 to m4 converting to uchar

cout << "[m1] =\n" << m1 << endl;

cout << "[m2] =\n" << m2 << endl;

cout << "[m3] =\n" << m3 << endl;

cout << "[m4] =\n" << m4 << endl;

return 0;

}

векторный класс / vector Class

•

Контейнер последовательностей(Sequence Container) C++ STL(Standard Template Library)

•

доступ к элементу(element access) вектора(vector) : используйте оператор индекса(subscript operator), [], как массив(array)

•

vector() : конструктор(constructor)

•

void push_back() : добавляет элемент в конец vector

•

void pop_back() : удалить последний элемент

#include

using namespace cv;

using namespace std;

int main()

{

vector v1;

v1.push_back(Point(10, 20));

v1.push_back(Point(20, 30));

v1.push_back(Point(50, 60));

vector v2(3, 9.25);

Size arr_size[] = { Size(2, 2), Size(3, 3), Size(4, 4) };

int arr_int[] = { 10, 20, 30, 40, 50 };

vector v3(arr_size, arr_size + sizeof(arr_size) / sizeof(Size));

vector v4(arr_int + 2, arr_int + sizeof(arr_int) / sizeof(int));

cout << "[v1] " << ((Mat)v1) << endl << endl;

cout << "[v2] " << ((Mat)v2) << endl << endl;

cout << "[v2] " << ((Mat)v2).reshape(1, 1) << endl;

cout << "[v3] " << ((Mat)v3).reshape(1, 1) << endl;

cout << "[v4] " << ((Mat)v4).reshape(1, 1) << endl;
