Игла с нитью, вышедшая из последней прорези первой тетради наружу, направляется в соответствующую ей прорезь второй тетради, которая укладывается на первую. Дальнейшее шитье второй тетради будем вести так же, как и первой. После выхода нити из крайней прорези второй тетради введем иглу с нитью в начальную петлю нити и аккуратно, чтобы не прорезать сгибы тетрадей, натянем нить как первой, так и второй тетрадей, после чего продолжим шитье третьей тетради, при шитье которой (и всех последующих) сшивную нить необходимо постоянно натягивать. Когда нить выйдет из последней прорези третьей тетради, следует обеспечить скрепление ее со второй тетрадью. Для этого иглу направим со стороны корешка в сторону обреза наискось между первой и второй тетрадями под нитку, соединяющую их. Лучше это делать ушком иглы вперед, чтобы не испортить корешковую часть тетрадей. Проверив натяжение нити, можем приступить к пришиванию четвертой и последующих тетрадей. Заканчивая шитье, оплетите несколько раз нитью один из крайних швов и снимите сшитый блок со сшивного устройства. Обрежьте концы шнуров так, чтобы с обеих сторон блока оставались их «хвостики» длиной по 15–20 мм.

Прошитый блок со стороны корешка промажьте клеем и положите под пресс до полного высыхания.

Ш и т ь е н а т е с ь м у мало чем отличается от шитья на шнуры. Разница в том, что при шитье на тесьму не требуется пропиливать тетради блока, а шитье производят так, чтобы тесьма не прошивалась нитками. Схема шитья на тесьму показана на рис. 7, б.

При ш и т ь е н а м а р л ю, как это видно на рис. 7. в, тетради пришиваются к марле. Во всех случаях корешок блока после шитья должен быть проклеен и пропрессован до полного высыхания, как было описано выше. Для удобства шитья на тесьму и на марлю рекомендуется сделать из картона шаблон-линейку, на которую следует нанести метки входа и выхода иглы с нитью через корешки тетрадей. С помощью такого шаблона можно разметить тетради изнутри по сгибу, нанеся точки будущих проколов тетрадей блока иглой.

Имейте в виду, что марля, используемая для переплетных работ, призвана обеспечить ее только прочность скрепления тетрадей блока, но и возможность длительного пользования книгой, для чего нити основы марли, как наиболее прочные, располагают поперек корешка блока. Расположение нитей основы нетрудно определить: вдоль основы марля разрывается с приложением меньших усилий, чем поперек ее. Ширину марлевой полосы для шитья блоков следует брать на 25–30 мм меньше высоты книжного блока.

Иеще один совет: если при шитье блока придется надвязывать сшивную нить, сложите концы прежней и новой нитей и свяжите их одним узлом на манер обычного портновского узла при шитье иглой вручную. Двойной узел при связывании нитей, особенно скользких, не применяйте, так как при натяжении нити он развяжется.

Перечисленные выше способы шитья книжных блоков из тетрадей являются классическими разновидностями шитья внакидку. Как видно из сказанного, они требуют применения приспособления для шитья. Однако в случае отсутствия последнего проводят сшивание тетрадей в блок без такого приспособления.

Выровняв книжный блок по корешку и верхнему обрезу, его зажимают с помощью струбцины и размечают корешок блока по линейке или с помощью шаблона, то есть наносят на корешок (перпендикулярно ему) пары параллельных линий с расстоянием 20–25 мм между ними. Для книг высотой менее 20 см достаточно двух пар, при большой высоте – трех-четырех.

Затем возьмите вдвое сложенную нить (длина ее на 10–15 см больше числа тетрадей, умноженного на расстояние между парой параллельных линий разметки корешка), заправьте ее так, чтобы на длинном конце двойной нити находилась петля (середина сложенной вдвое одинарной нити), и раскрыв на середине первую тетрадь 1 (рис. 7, г), введите иглу снаружи корешка в точку 1, оставив за корешком петлю нити. Выведенную через точку 2 иглу с нитью направьте в точку 3 следующей (второй) тетради II, раскрытой на середине. Иглу с нитью, выпущенную на второй тетради через точку 4, заведите в петлю, торчащую из прокола 1. Осторожно, чтобы не прорезать фальца корешка, натяните нить, фиксируя тем самым сшивку двух первых тетрадей, после чего введите иглу в точку 5тетради iiiи, выведя ее через точку 6, зафиксируйте стежок, заведя нить между первой и второй тетрадями под соединяющий их стежок 2—3, после чего иглу введите в точку 7 тетради iv и т. д. Закончив шитье первого ряда стежков, зафиксируйте конец нити, обвязав его двумя-тремя узлами вокруг стежков, идущих поперек корешка, и приступайте к шитью тетрадей по следующему ряду разметки. Сшитый блок промажьте клеем по корешку и запрессуйте его до полной просушки.

Книги, имеющие широкие поля, а также комплекты газет или листы машинописи, можно переплести методом ш и т ь я в т а ч к у (то есть вдоль корешковой части блока), как это показало на рис. 7, д. Выровняв блок по корешку и верхнему обрезу, его проклеивают по корешку и запрессовывают до полной просушки. Желательно оклеить корешок тканевой или марлевой лентой с заходом на первую и последнюю тетради блока лент ткани шириной около 10 мм. Отступив 5 мм от корешковой части блока на линии, параллельной корешку, сверлят нечетное число отверстий диаметром около 2 мм (или прокалывают их шилом), равномерно расположенных на расстоянии 25–30 мм друг от друга по всей высоте блока. Сверление лучше производить, зажав корешковую часть блока между двумя фанерками, что убережет блок от вырывов бумаги при выходе сверла из толщи блока. Через полученные отверстия прошейте суровой ниткой блок (рис. 7, д), а концы нити, натянув ее, свяжите между собой.

Следует предупредить, что сшитый таким образом блок неудобен для пользования: он плохо раскрывается.

При шитье книг, обрезка которых нежелательна, рекомендуется способ предварительной прошивки тетрадей с последующим их соединением в блок (рис. 7, е).

В этом случае с помощью шаблона-линейки, совместив риску а с верхним обрезом тетради, размечают стежки будущего шитья так, чтобы на каждой тетради было по шесть стожков. Два стежка, помеченных на шаблоне цифрами 1–2и 3–4, делаются меньше остальных, помеченных буквами а – з. Расстояния между стежками желательно делать меньше длины самих стежков. Точки а из должныотстоять oт верхнего и нижнего обрезов блока на 25–30 мм.

Сначала сшиваются тетради – каждая в отдельности – через проколы в сгибах тетрадей 1–2 и 3–4. Шитье надо производить двойной тонкой ниткой и фиксировать второй стежок узлом. Нитка отрезается так, чтобы около узла оставался «хвостик» длиной 6–8 мм. Сшитые тетради укладывают в стопу, выравнивают сталкиванием, запрессовывают и проклеивают по корешку. Оставленные после прошивки тетрадей «хвостики» нитей следует равномерно распределить по промазанному клеем корешку блока. Если на обработанный подобным образом корешок блока наклеить марлю, то после высыхания клея блок можно прошить в соответствии с разметкой, как это показано на рис. 7, г. не опасаясь, что отдельные листы тетрадей изменят свое положение в блоке.

Особо следует сказать о шитье книжных блоков, выполненных бесшвейным способом. Заметим, что знание приемов такого шитья полезно и при изготовлении книжных блоков из листового материала, например из машинописных листов.

Ш и т ь е б е с ш о в н ы м с п о с о б о м начинается либо с очистки от остатков клея прикорешковых частей титульного и последнего листов книги (если блок книги цел), либо с укладки всех листов книги в ровную стопу. Затем приклеивают по корешковому полю первые и последние 3–5 листов книги друг к другу, нанеся вдоль корешка полоску клея по внутреннему полю шириной 3–4 мм, после чего зажимают блок струбциной корешком наружу так, чтобы за ее пределами выступала кромка корешка шириной около 4 мм (рис. 8).

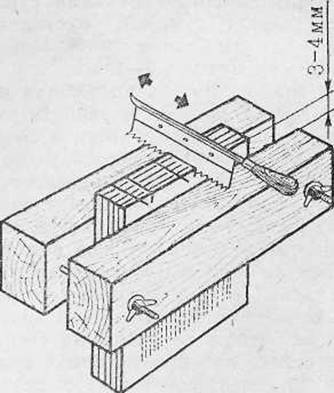

Рис. 8. Подготовка блока с бесшвейным креплением корешка к переплету

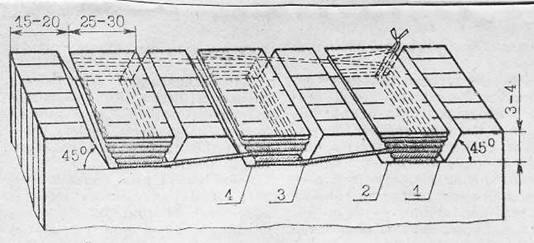

Рис. 9. Схема укрепления бесшвейного корешка: 1–2, 3–4 – пазы, образующие «ласточкин хвост»

Мелкой наждачной бумагой обрабатывают корешок книжного блока, удаляя с него остатки бумажной обложки (до клеевого слоя) или создавая гладкую поверхность корешка, если речь идет о листовом материале. Ножовкой с мелкими зубьями (удобно пользоваться шлицовкой) пропиливают пазы в корешке блока под углом 45° к его основанию на глубину 3–4 мм. Пазы – парные типа «ласточкин хвост» распределены по корешку равномерно (рис. 9). Обычно 3–4 пар пазов бывает достаточно. Расстояние между пазами пары по корешку не превышает 25–30 мм, а крайние пропилы должны отстоять от верхнего и нижнего обрезов блока не менее чем на 15 мм.

Обмотку «ласточкиных хвостов» начинают с паза 1 первой пары пропилов. Обмотку ведут прочной нитью (лучше капроновой), укладывая ее виток к витку с достаточным натягом (всего нужно 2–3 витка). Не обрывая нити, делают столько же внтков, используя вторую пару пропилов, и т. д. В последнюю пару пазов укладывают на 1–2 витка больше, чем в предыдущие, и, не обрывая нити (она уже будет проходить по противоположной стороне книжного блока), возвращаются к первой паре пазов, поочередно наматывая на каждый «ласточкин хвост» блока по 1–2 витка. Конец и начало нити, находящиеся в пазе 1, завязывают узлом, стараясь, чтобы он оказался внутри паза.

Остается проклеить корешок блока, следя за тем, чтобы клей попал в пазы и хорошо пропитал нити, находящиеся в них. Если пазы получились слишком широкими, в них закладывают отрезки пропитанной клеем пеньковой или хлопчатобумажной бечевки (шнура), обеспечивая надежность корешка блока. Опыт переплетчиков-любителей и самих авторов показал, что подобные книги раскрываются лучше, чем шитые втачку.

К готовому к н и ж н о м у б л о к у необходимо приклеить ф о р з а ц ы, без которых нельзя соединить блок с крышками переплета. Форзацы приклеивают к первому листу первой и последнему листу последней тетради блока. Заметим, что форзацы должны иметь долевой раскрой, то есть долевое направление волокон бумаги форзаца должно совпадать с его корешковым сгибом. Для определения направления волокон смачивают водой небольшой участок бумаги: в долевом направлении бумага мало деформируется, а в поперечном становится волнистой.

В современных книгах применяют три типа форзацев.

Чаще всего встречается п р и к л е й н о й ф о р з а ц (рис. 10, а), представляющий собой сложенный вдвое лист бумаги. Высота форзаца равна высоте блока книги, а ширина – двойной ширине тетради блока. Для присоединения форзацев к тетрадям вдоль корешкового сгиба форзаца наносят полоску клея шириной 3–4 мм и приклеивают к корешковому полю соответствующей тетради так, чтобы сгиб форзаца был вровень с корешковым полем тетради или корешковым обрезом блока книги. Если же последовать совету многих пособий по переплетному делу и присоединить форзац на расстоянии 3–4 мм от корешка блока, то после вставки блока в переплетные крышки, форзац может оказаться разорванным при первом же открывании книги!

В книгах большого объема используются п р и к л е й н о й ф о р з а ц с о к а н т о в к ой, которая увеличивает прочность приклейного форзаца (рис. 10, б). В этом случае после приклейки форзаца к тетради блока корешковая часть тетради окантовывается полоской ткани или прочной бумаги шириной около 15 мм, густо смазанной клеем. Полоска окантовочного материала приклеивается так, чтобы она на 3–4 мм одним своим краем заходила на внутреннюю сторону тетради, огибала корешок тетради и большей своей частью заходила на приклейной форзац. Длина окантовочного материала равна высоте блока.

Издания, рассчитанные на длительное хранение и частое использование, обычно снабжают составным ф о р з а ц е м с ф а л ь ч и к о м (рис. 10, в). Форзац состоит из двух листов бумаги: лист 1 имеет ширину на 5–6 мм меньше ширины тетради, а лист 1 – на столько же шире ее. Фальчик 4 делают из хорошо накрахмаленной ткани, ширина его около 15 мм. Длина фальчика и высота листов форзаца равны высоте тетради2 книжного блока.

Сборку этого форзаца удобно производить в такой последовательности. Складывают листы форзаца лицевыми сторонами друг к другу так, чтобы узкий лежал поверх широкого, а корешковая часть широкого листа выступала из-под корешковой части узкого на 3–4 км. Узкий лист накрывают листом вспомогательной бумаги с отступом от корешковой части узкого листа на 3 мм. Выступающие из-под вспомогательной бумаги края двух листов форзаца смазывают клеем, убирают вспомогательный лист бумаги и сталкивают обе половинки форзаца на боковой обрез, противоположный корешку. Сверху накладывают фальчик, выравнивая его по границе клеевой полосы узкого листа, и тщательно протирают его в местах приклейки к листам форзаца. Форзац прикладывают к тетради, выровняв его по боковому обрезу, смазывают выступающую часть фальчика вдоль корешка на 5 мм и приклеивают его к внутренней стороне тетради, аккуратно загнув и притерев его.

Рис. 10. Конструкции форзацев.

а – приклейной форзац; б – приклейной форзац с окантовкой; в – составной форзац с фальчиком; 1—1 – форзац; 2 – тетрадь блока; 3 – клеевой слой; 4 – окантовка

После прикрепления форзацев проклеенные корешки книжных блоков необходимо оклеить марлей с таким расчетом, чтобы на форзацы со стороны корешка блока заходили края марли по 15–20 мм. Если блок шился на тесьму, концы тесьмы длиной 15–20 мм приклеиваются к внешним листам форзацев. Концы шнуров (при шитье на шнуры) перед подклейкой к форзацам необходимо растрепать и расплющить, для чего можно воспользоваться обыкновенным шилом, но лучше изготовить специальный инструмент – растрепку. Она представляет собой тонкую стальную пластинку толщиной 0,5–1 мм, в которой сделаны косые прорези (чертеж растрепки будет дан ниже). Кончик шнура захватывается в прорезь и на поверхности пластины при помощи иглы или шила растрепывается веерообразно или расплющивается молотком.

После оклейки марлей корешка книжного блока его следует высушить под прессом. Для предохранения проклеенных мест от прилипания к рабочим поверхностям пресса или струбцины воспользуйтесь, прокладками из парафинированной бумаги или полиэтилена.

ОБРАБОТКА КНИЖНОГО БЛОКА

Прежде чем вести дальнейшую обработку книжного блока, нужно подготовить необходимый инструмент (рис. 11).

Особое внимание следует уделить ножам. К сожалению, они не поступают в продажу и их придется делать самим.

Для ножей лучше всего подходит сталь от ножовочных полотен для механической или ручной ножовки. Помните, что п е р е п л е т н ы й н о ж – основной инструмент, и от того, какой он, зависит качество всей последующей работы.

На первых порах будет достаточно двух ножей – универсального (резка картона, обрезка тетрадей и книжных блоков) и узкого (резка бумаги и переплетных тканей, разрезка по сгибу).

У н и в е р с а л ь н ы й п е р е п л е т н ы й н о ж делается из полотна для механической ножовки. Можно, конечно, воспользоваться и заготовкой для сапожного ножа (продается в магазине «Инструменты»), но нож в этом случае получится менее качественный. Основное требование к универсальному ножу – жесткость. Лезвие ножа не должно изгибаться при приложении к нему боковых усилий. Размеры и формы применяемых в переплетном деле универсальных ножей показаны на рис. 11, а, б, г. Самым лучшим из них, по мнению авторов, является нож, приведенный на рис. 11, а.

В любом случае сторона ножа, обращенная к обрабатываемому книжному блоку, должна быть отшлифована и отполирована. Режущая часть выполняется в виде лезвия с односторонней заточкой в виде фаски шириной не менее 5–8 мм. Длина режущей части, как правило, не превышает 80 мм.

После заточки ножа следует убедиться в отсутствии на режущей кромке зазубрин и заусенцев и отполировать левую (то есть плоскую) сторону ножа. Дли этого желательно пользоваться плоскими мелкозернистыми абразивными брусками достаточной ширины. Левую плоскость ножа доводят обязательно на влажном бруске, совершая круговые движения по бруску с легким нажимом. У правильно заточенного ножа режущая кромка (жало) не должна быть завалена на левую сторону!

Рис. 11. Основные инструменты для переплетных работ: а, б, в,г – ножи; д – растрепка; е – косточка

Качество заточки проверяют по световым бликам на левой стороне: неоднородность бликов говорит о наличии завалов, а это, в свою очередь, обязательно приведет к браку при обрезке блока. В завершение попробуйте с легким нажимом провести ножом по газетной бумаге – если бумага режется, значит, нож заточен правильно.

У з к и й н о ж делают из полотна для ручной ножовки. Его удлиненное лезвие (длиной до 100 мм) затачивают с обеих сторон. Примерные размеры и форма такого ножа приведены на рис. 11, в.

Для безопасности и удобства работы изготовленные ножи постарайтесь оснастить ручками из дерева, пластмассы, кожи, хлорвиниловой трубки или изоляционной ленты.

Работать такими ножами следует, применяя металлическую линейку с бортиками, предохраняющими руку – при случайном срыве ножа. Такую линейку лучше всего сделать из стального уголкового проката с шириной полки уголка 30 мм, уменьшив высоту одного из плеч уголка до 3–4 мм. Естественно, рабочая поверхность уголка должна быть отшлифована и отполирована. Уголки из сплавов цветных металлов применять нежелательно, так как при работе с ними будет появляться «натир» на поверхности обрезаемого книжного блока.

Как бы аккуратно ни работать с ножами, их лезвия со временем тупятся. Заметить это достаточно легко: требуется больше усилий для резания, появляются заусенцы на обрезаемом материале. Если пользоваться таким ножом и далее, он будет мять и рвать бумагу. Поэтому для регулярной заточки и правки ножа под рукой переплетчика всегда должны быть средне – и мелкозернистые абразивные бруски для заточки и оселок для правки ножен.

Из вспомогательных инструментов потребуются р а с т р е п к а (рис. 11,д) и к о с т о ч к а (или ф а л ь ц б е й н). С помощью косточки фальцуют (сгибают) листы бумаги, притирают их при приклейке, продавливают рубчики, а при помощи клиновидного выреза на широком ее конце заделывают уголки переплетных крышек… Традиционно косточки делают в виде пластинки из трубчатой кости крупного рогатого скота (рис. 11, е). Толщина пластинки 3–4 мм. Один конец косточки – острый, другой – тупой. Все кромки пластинки следует округлить, после чего вся поверхность косточки шлифуется и полируется. Для изготовлеиия косточки применяют и другие материалы (твердые породы дерева, оргстекло, фторопласт).

Неплохо в арсенале инструментов иметь и д е р е в я н н ы й м о л о т о к (к и я н к у)для кругления корешков книжных блоков (киянки делают и из пластмассы.)

Не забудьте, что при обрезке блоков, картона, раскрое переплетных материалов необходимо подкладывать на стол лист фанеры или винипласта.

Из мерительного и разметочного инструмента желательны м е т а л л и ч е с к и е л и н е й к и и у г о л ь н и к.

Для прессовки книжных блоков и готовых книг вполне подойдут обыкновенные с т р у б ц и н ы в сочетании с широкими (больше размера книжных блоков) досками, листами из древесностружечных плит или фанеры толщиной 15–20 мм. Когда придет опыт в переплетном деле, мастер сам почувствует необходимостъ иметь небольшой универсальный п е р е п л е т н ы й с т а н о к, на котором производятся не только шитье блоков, но и их обрезка и прессовка, а также раскрой переплетных материалов (эскиз такого станка показан на рис. 12).

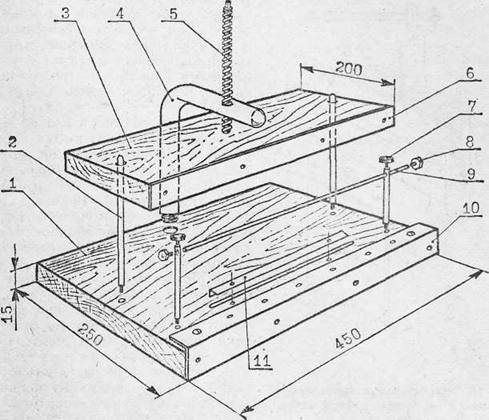

Рис. 12. Универсальный переплетный станок: 1 – нижняя плита; 2 – направляющая стойка; 3 – верхняя (подвижная) плита; 4 – кронштейн; 5 – упорный винт; 6 – линейка для обрезки блока; 7 – зажимный винт; 8 – рукоятка; 9 – вал; 10 – уголок; 11 —фиксатор

И, как само собой разумеющееся, нужны к а р а н д а ш и, н о ж н и ц ы, набор к и с т е й (для проклейки узких полосок и небольших книжных блоков вполне пригодны щетинные кисти № 6—12, лучше плоские, а для обработки больших поверхностей понадобятся либо круглая малярная кисть-ручник, либо флейц шириной 50–75 мм). Не забудьте и о посуде для клея.

Имея перечисленный набор инструментов и приспособлений, можно приступить к обрезке и окончательной отделке книжного блока.

О б р е з к а – самая трудоемкая операция, поэтому, прежде чем обрезать книжные блоки, сшитые вами, попробуйте потренироваться на стопе макулатуры, например на старых газетах…

При помощи угольника и мерной линейки, стараясь оставить по возможности большие поля у страниц, намечают, базируясь на корешок, линии реза. Обрезку блока лучше начинать с верхнего обреза (головки). Для этого блок зажимают в струбцину или в переплетный станок под подвижную плиту, подложив под него 2–3 листа картона. Затягивая винты струбцины, обязательно обращают внимание на то, чтобы блок не был перекошен или сдвинут в сторону.

Взяв универсальный нож в руку так, чтобы указательный палец лег на его верхнюю часть, прижимают нож к линейке, и, держа его под углом 30–50° к горнзонтальной поверхности, проводят лезвием ножа по линии реза. Учтите, сильный нажим приводит к смятию и разрывам страниц. Движение ножа при обрезке блока – на себя (рис. 13, а).

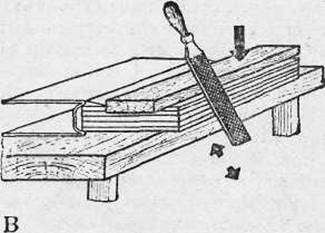

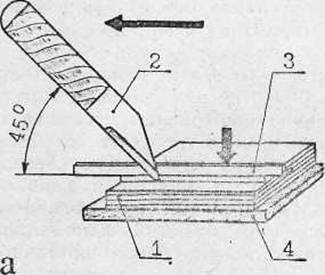

Рис. 13. Приемы обработки обрезов блока: а – обрезка острием ножа; б – обрезка пяткой ножа; в – освежение обреза напильником.

Помните, что режут только тщательно просушенные блоки. Если же после зажима в струбцины наблюдается волнистость листов блока со стороны обреза или некоторая рыхлость блока, можно несколько минут подержать блок над паром, а потом тщательно просушить его под прессом, чтобы листы блока приобрели плоскую форму. Если для обрезки приходится пользоваться не очень жесткими направляющими или струбцинами, зачастую в середине блока наблюдается как бы разбухание его, а по краям сильная пропрессовка. В этом случае во время обрезки нож будет вырывать фрагменты листов книги, и обрез получится неаккуратным, рваным.

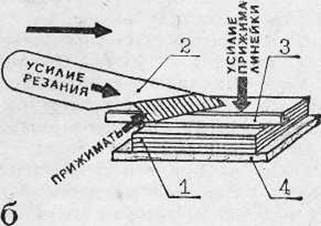

На рис. 13, б показан прием обрезки блока ножом, рекомендуемым авторами. Обрезка ведется движениями от себя пяткой ножа и требует меньших усилий, чем при использовании обычного ножа. Единственное условие, требующее неукоснительного соблюдения: начинать обрезку нужно с небольшим нажимом на нож, так как в противном случае он глубоко войдет в книжный блок, и его будет трудно сдвинуть с места.

После обрезки головки блока производят обрезку боковой, а затем и нижней его частей.

Иногда приходится обрезать блок всего на 1–3 мм. Как правило, при помощи ножа выполнить эту операцию не представляется возможным. Не надо расстраиваться: зажмите блок между двух досок при помощи струбцин и прострогайте его обрез вместо с досками рубанком на требуемую величину. Результат такой обработки превосходит все ожидания. Можно спилить часть блока и ножовкой.

Неплохие результаты дает и обработка обрезов книжного блока напильником, как это показано на рис. 13, в. Попробуйте этот прием на книге, требующей обреза блока без разборки переплета. При всей простоте он дает неплохие результаты.

После обрезки каждой стороны блока до распрессовки внимательно осматривают их поверхности и, если требуется, удаляют царапины и заусенцы с обрезов при помощи мелкой наждачной бумаги. Конечно же, обработка наждачной бумагой обязательна после опиловки блока напильником. Обрабатывать обрезы блоков наждачной бумагой следует всегда вдоль обреза, постоянно удаляя бумажную пыль.
