Altium Designer. Краткое руководство

Altium Designer. Оформление выходной документации по ЕСКД

Цель: знакомство с Altium Designer.

Задача/Задание: Создание основной надписи.

ЕСКД – это набор ГОСТов 2.ХХХ, в которых подробно описано как должен выглядеть тот или иной документ, каким размером и каким шрифтом выполнять надписи и линии на схемах, чертежах и рисунках и т.п. Но ГОСТов этих очень много. Читать их долго и утомительно, тем более что информация разбросана по разным документам. Поэтому в качестве справочника рекомендуется использовать "желтую книжку" – «Выполнение электрических схем по ЕСКД: Справочник» С.Т. Усатенко. В ней кратко и в то же время достаточно полно описаны основные требования к конструкторской документации.

Для создания технической документации изготавливаемого электронного устройства необходимы схема электрическая принципиальная (Э3), сборочный чертеж (СБ) и чертеж печатной платы (отдельная деталь).

1.1 Подготовка шаблона для схемного редактора

Цитата из «желтой книжки»:

Каждый документ должен иметь основную надпись, содержащую общие сведения об изображенных объектах.

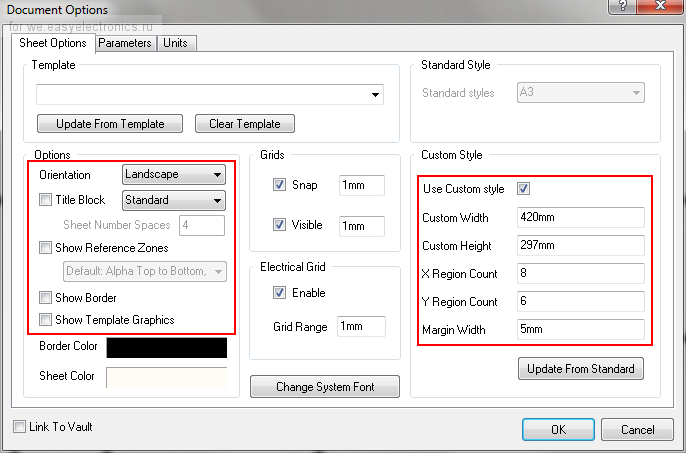

Прежде чем рисовать рамку основной надписи, необходимо открыть настройки документа (ПКМ -> «Options…» -> «Document Options») и установить нужные размеры и параметры (на примере формата A3):

Как можно заметить, на втором скриншоте в верхней части окна есть возможность выбирать готовые форматы листов, но там не совсем стандартные стандарты, и размеры не соответствуют требуемым, потому заносить значения придется вручную.

Тут же выставляется шрифт документа по умолчанию – кнопка «Change system font». Именно этим шрифтом будут отображаться номера и названия выводов компонентов. Обычно выставляется GOST B 12.

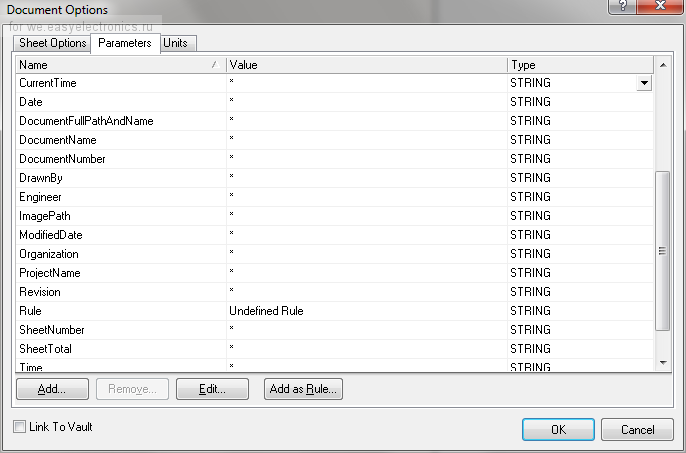

Далее необходимо построить рамку основной надписи, поэтому добавляем надписи и параметры документа. Параметры в схемном редакторе вводятся как "=ИмяПараметра". Значения параметров настраиваются в настройках документа на вкладке «Parameters»:

Большинство параметров, которые требуются в основной надписи документа, уже встроены. Те, которых не хватает, необходимо создать вручную.

Обычно в шаблонах используются следующие наборы параметров:

ApprovedBy – Фамилия утверждающего

Auhtor – Фамилия разрабатывающего

CheckedBy – Фамилия проверяющего

CompanyName – Название организации

DocumentNumber – Децимальный номер

NormInspection – Фамилия «нормоконтроллера»

ProcessInspection – Фамилия инженера технологического контроля

Engineer – Должность в пустой строке

EngineerName – Фамилия в пустой строке

FirstReference – Первичная применяемость

Title – Наименование устройства

Title2str – Вторая строка в наименовании устройства

Letter1Column – Литера

Mass – Масса

Хоть на схемах не используется, но a шаблоне присутствует.

Scale – Масштаб

Обратите внимание, что параметр может устанавливаться автоматически при печати.

SheetNumber – Номер листа

SheetTotal – Количество листов

Чтобы документ полнее соответствовал требованиям ЕСКД необходимо использовать чертежные шрифты ГОСТ 2.304 А или Б. Они ставятся, например, при установке какого-нибудь механического CAD’а.

Изменяем шрифт надписей:

– на любой текстовой надписи необходимо вызвать контекстного меню;

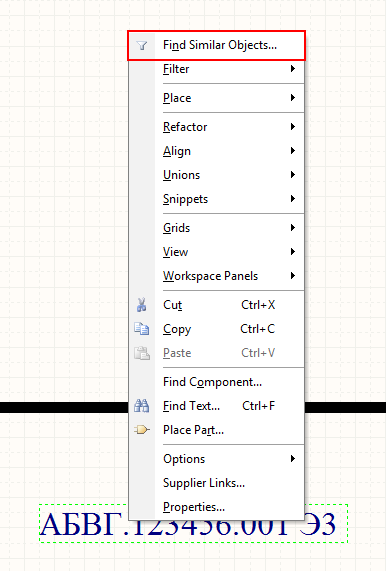

– нажать «Find similar objects…»:

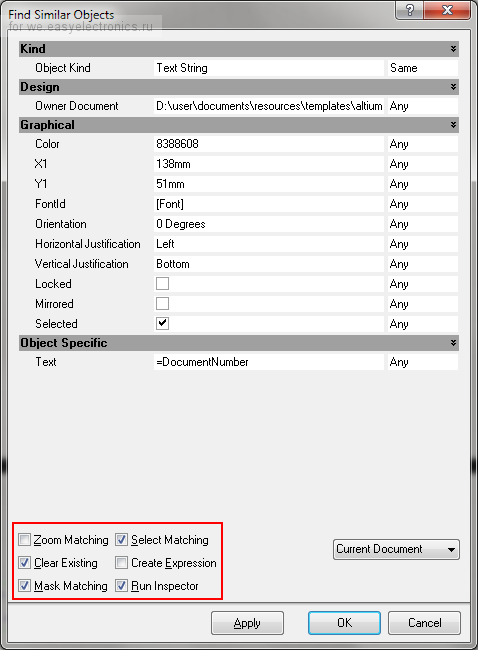

– устанавливаем нужные флаги:

– жмем «ОК» – откроется инспектор объектов;

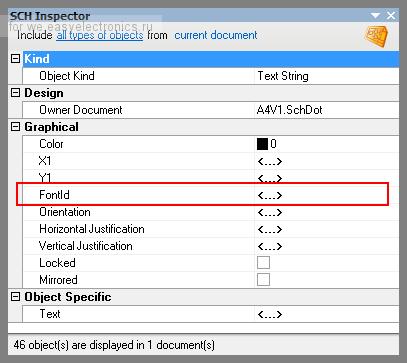

– находим параметр «FontId»:

– и меняем его на GOST B 14.

Размеры шрифта и их соответствия в мм примерно следующие:

12 – 3 мм (обозначение выводов элементов)

14 – 3.5 мм (используется для большинства надписей)

20 – 5 мм (первичное применение, организация)

28 – 7 мм (децимальный номер)

Из «Желтой книжки» выполнить рисунок 1.5.1. Для черчения линий: ПКМ -> Place -> Drawing tools -> Line.

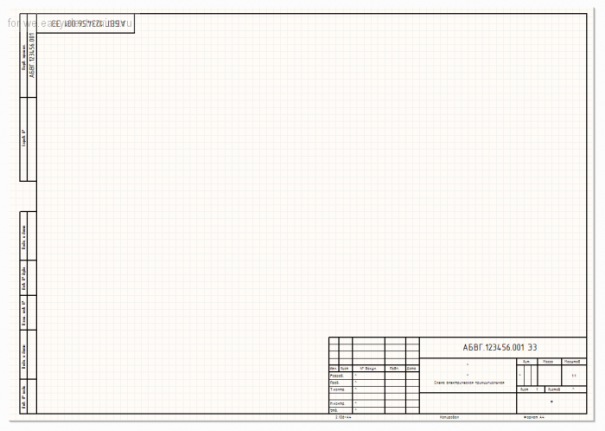

Итак, шаблон готов и имеет примерно следующий вид:

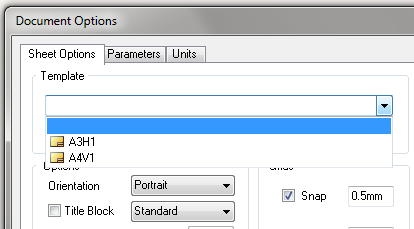

Сохраняем файл как ".SchDot" в папку с шаблонами (указать расположение этой папки можно в настройках AD). Теперь, если понадобится изменить формат листа, достаточно будет лишь выбрать его из списка в настройках документа:

Цитата из «желтой книжки»:

Для последующих листов чертежей и схем допускается применять форму 2а (рисунок 1.5.3).

Другими словами, на втором листе необязательно размещать всю информацию, приведенную на первом, и можно освободить немного места для самой схемы. Поэтому необходимо начертить ее:

Сохраняем результаты и переходим к следующему этапу.

2 Создание схемы и печатной платы в

Altium

Designer

Цель: Освоить создание электрических схем и печатных плат в Altium Designer.

2.1 Подготовка шаблона печатной платы

Теоретическая справка. Со сборочными чертежами дело обстоит немного хуже. Так как в редакторе плат нет понятия листа, то основная надпись выполняется на одном из механических слоев (или на нескольких). А при печати указывается какие слои нужно отобразить на листе, формируя таким образом готовый документ.

Отсюда есть несколько ограничений:

– невозможно получить чертеж top и bottom слоев платы на одном листе;

– невозможно изменять масштаб чертежа.

Конечно, можно добиться желаемого, но гораздо проще экспортировать чертеж платы в AutoCAD или NanoCAD и уже там оформить документацию. Однако, если выполнять чертеж платы послойно на разных листах, то вполне можно обойтись и средствами AD.

В Altium Designer разработчику кроме сигнальных и внутренних слоев доступны 32 механических слоя. В большинстве своем эти слои не имеют стандартного назначения и их можно использовать для своих нужд. Тут каждый разработчик может поступать по своему, но существуют некоторые рекомендации, которых следует придерживаться.

Вариант назначения слоев для проекта с двусторонней платой:

Mechanical 1 – «Board outline» Контур печатной платы

Mechanical 4 – «Text top» Дополнительная информация на лицевой стороне

Например, размеры.

Mechanical 5 – «Text bottom» Дополнительная информация на тыльной стороне

Зеркальное отображение, чтобы при печати все стало на свои места.

Mechanical 11 – «PCB drawings top» Чертеж ПП (вид спереди)

Проводники, полигоны, отверстия и все, что должно отображаться на чертеже ПП.

Mechanical 12 – «PCB drawings bottom» Чертеж ПП (вид сзади)

Mechanical 13 – «Assembly top» Рисунок сборочного чертежа (IPC 7350 Altium internal standard)

Контуры компонентов и все, что должно отображаться на сборочном чертеже (лицевая сторона).

Mechanical 14 – «Assembly bottom» Рисунок сборочного чертежа

Контуры компонентов и все, что должно отображаться на сборочном чертеже (тыльная сторона).
