Стандарты изобретательства. Учебник. ТРИЗ

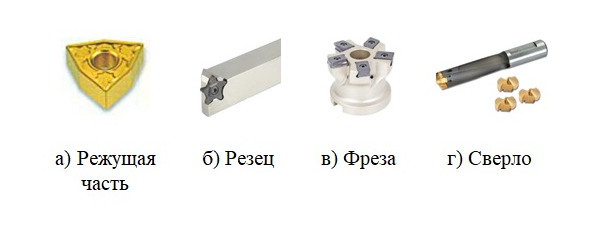

Рис. 4.2. Режущие инструменты фирмы Iscar

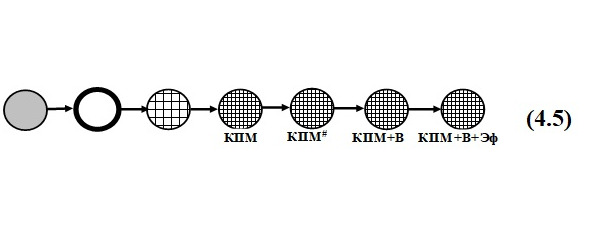

Стандарт 2.2.3. Переход к капиллярно-пористым веществам (КПМ).

Эта тенденция изложена в п. 1.1.

Пример 4.8. Защита насаждений от заморозков

Растения и посевы покрывают полимерной «шубой» из пены, защищая их от заморозков. Она безвредна для растений, долго держится, хорошо защищает почву от мороза, а при необходимости без затруднений смывается водой25.

Пример 4.9. Металлическая микрорешетка

Команда ученых из университета Калифорнии в Ирвине, лаборатории HRL и Калифорнийского технологического института разработали синтетический пористый металлический материал. Это сверхлегкая форма пенометалла, который имеет малую плотность вплоть до 0,9 мг/см3 – самую низкую для твёрдого вещества. До этого самой низкой плотностью обладали аэрогели – 1,0 мг/см³.

Материал практически полностью восстанавливает себя после сильного сжатия26.

Стандарт 2.2.4. Динамизация

Если дана вепольная система, ее эффективность может быть повышена путем увеличения степени динамизации, то есть перехода к более гибкой, быстро меняющейся структуре системы. Закон увеличения степени динамичности изложен в27, а закономерность дробления – в главе 1.

Пояснения.

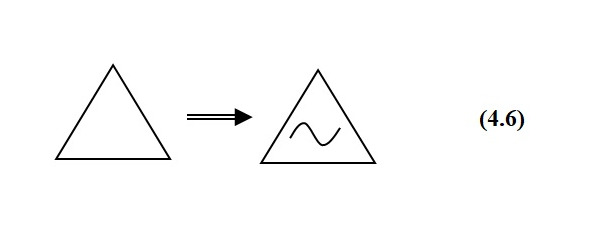

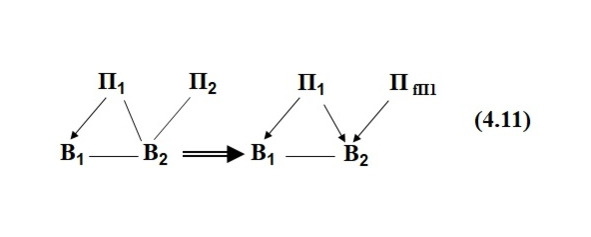

1. Треугольным символом с волнистой линией обозначена динамичная вепольная система, перестраивающаяся в процессе работы.

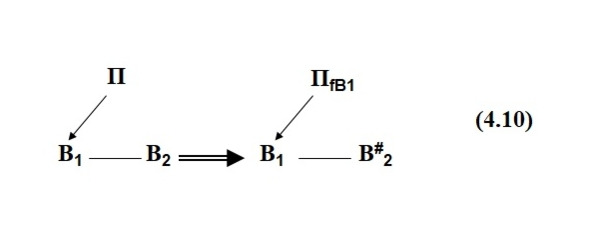

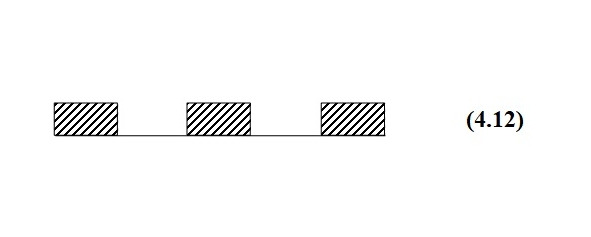

2. Динамизация В2 чаще всего начинается с разделения В2 на две шарнирно соединенные части. Далее динамизация идет по линии: один шарнир – много шарниров – гибкое В2.

3. Динамизация П в простейшем случае осуществляется переходом от постоянного действия поля (или П совместно с В2) к импульсному действию.

Пример 4.10. Тренировка спортсменов

Предлагается интерактивный способ тренировки спортсменов, например футболистов.

За команду противника «играют» изображения, создаваемые излучателями света, установленными на дронах, летающих над игровым полем по заданной тренером программе, создавая определенные ситуации28.

Пример 4.11. Управление амортизатором

На горных велосипедах имеется система автоматического управления амортизатором, подстраивающаяся под конкретные условия дороги. В гидроцилиндре установлены пьезоэлектрические датчики для управления потоком жидкости в гидроцилиндре, тем самым они автоматически управляют степенью амортизации29.

2.2.4.1. Использование фазовых переходов

Эффективная динамизация системы может быть осуществлена за счет использования фазовых переходов первого рода (например, замерзание воды или таяние льда) или второго рода (например, эффект «памяти формы»).

Задача 4.2. Радиолокационная станция

Условие задачи

Имеется мощная радиолокационная станция (РЛС) с довольно массивной антенной большой площади. Антенна закреплена на валу, но поворачивается на нем очень редко и потому не имеет привода, а разворачивается вручную. После разворота антенна на валу крепится с помощью фиксирующего устройства и болтового соединения. Усилия для удержания массивной антенны на валу нужны значительные, и поэтому приходится болты затягивать достаточно сильно, но из-за сильной затяжки вал деформируется и повернуть его в следующий раз становится практически невозможным. Как быть?

Разбор задачи

Использовать стандарт 2.2.4.1.

Решение

Вал удерживается в легкоплавком веществе, которое расплавляется при развороте. В изобретении догадались на конце вала сделать поплавок. Тогда в расплавленном состоянии жидкость будет поддерживать антенну и ее будет легче выставлять в новое положение30.

Пример 4.12. Болтовое соединение

Способ изготовления болтового соединения, преимущественно для работы в условиях вибраций, включает нанесение на рабочую часть заготовки болта материала с эффектом памяти формы (ЭПФ) типа нитинол. После нанесения нитинола производится накатка резьбы при температуре мартенситных превращений (-150 °С) и сборка конструкции. После сборки узла болтового соединения осуществляют его кратковременный нагрев до температуры (80—120) °С до возникновения между резьбовой частью болта, покрытой нитинолом, и резьбовой частью соединяемых элементов прессовой посадки, надежно работающей в условиях вибраций. В случае необходимости в болтовом соединении с болтом, покрытым нитинолом, используют обычную гайку с резьбой, при нагреве которой обеспечивается соединение по прессовой посадке.

В результате повышается надежность болтового соединения, работающего в условиях вибрации, и снижается вес конструкции (рис. 4.3)31.

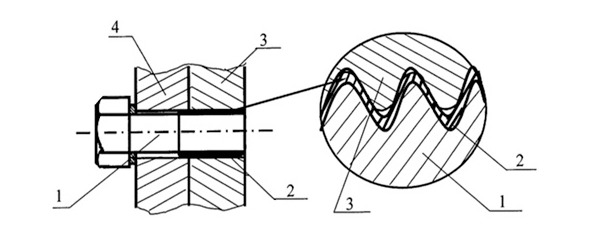

Рис. 4.3. Болтовое соединение. Патент РФ 2 256 108

1 – болт; 2 – слой нитинола; 3, 4 – соединяемые детали.

Стандарт 2.2.5. Структуризация полей

Если дана вепольная система, ее эффективность может быть повышена переходом от полей однородных или имеющих неупорядоченную структуру к полям неоднородным или имеющим определенную пространственную структуру (постоянную или переменную):

Пояснения.

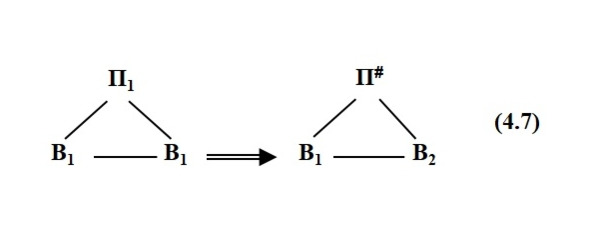

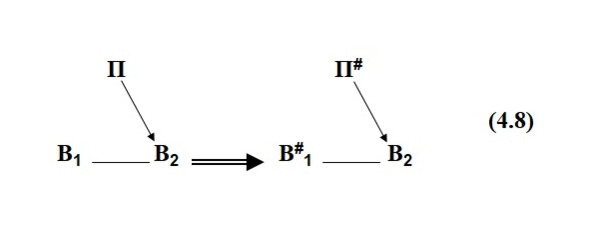

Значок # над буквой П указывает, что поле имеет определенную пространственно-временную структуру.

Пример 4.13. Осаждение капель пара

Для охлаждения теплой воды применяются градирни. Пар подается в градирню, проходя по трубе градирни, конденсируется и стекает в виде струек вниз, тем самым отдавая тепло стенкам градирни, которое может использоваться в дальнейшем. Однако часть пара выбрасывается в атмосферу. Особенно подвижны аэрозоли с малым размером частиц.

Для удержания этих частиц в градирне создаются стоячие волны. Стоячие волны получают генерацией акустический волн, направленных к стенкам градирни и отраженных от стенок волн.

Капли воды соединяются и стекают по стенкам градирни.

Таким образом, полностью используется имеющееся тепло32.

Пример 4.14. Изменение атмосферных условий

Активное воздействие на атмосферные процессы с целью вызывания осадков. Воздействуют на атмосферу над заданным районом электромагнитным излучением в виде импульсов в момент времени, когда заданный район оказывается в соответствующем ему центре ночной стороны Земли

(рис. 4.4)33.

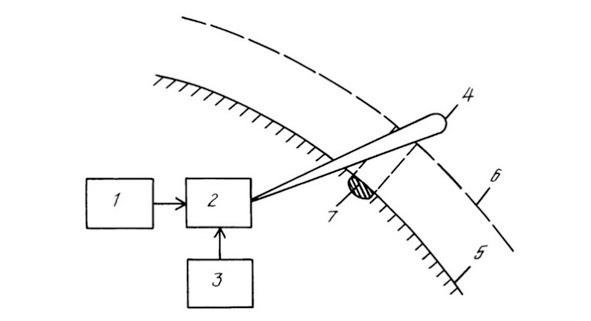

Рис. 4.4. Изменение атмосферных условий. Патент РФ 2 058 071

1 – генератор; 2 – излучатель; 3 – механизм поворота излучателя; 4 – луч; 5 – поверхность Земли; 6 – слой ионосферы; 7 – заданный район.

2.2.5.1. Пространственная структура поля

Если веществу, входящему в веполь (или могущему войти), должна быть придана определенная пространственная структура, то процесс следует вести в поле, которое имеет структуру, соответствующую требуемой структуре вещества:

Пример 4.15. Обработка металлических материалов

Обработку выполняют от источника постоянного тока в жидкой токопроводящей рабочей среде с регулированием длительности импульса тока. В качестве жидкой токопроводящей рабочей среды используют реологическую жидкость. Длительность импульса тока регулируют вязкостью рабочей среды. Длительность пауз между импульсами тока регулируют по времени восстановления максимального тока в импульсе. Изобретение позволяет повысить производительность, точность обработки, расширить технологические возможности электрохимического процесса в пульсирующем токе34.

2.2.5.2. Использование стоячих волн

Если надо перераспределить энергию поля, например с целью концентрации, или, наоборот, создать зоны, где действие поля не проявляется, следует перейти к использованию стоячих волн.

Пример 4.16. Оборудование для скважин

Механические примеси вредно влияют на работу оборудования в скважине.

Для снижения этого вредного влияния создаются акустические стоячие волны. Для создания акустических колебаний используют магнитострикционное оборудование, требующее подвода электричества при помощи кабеля и генератора ультразвуковых частот.

В предлагаемом устройстве предлагается преобразовывать низкие частоты от работы оборудования с помощью четвертьволновых резонаторов35.

Пример 4.17. Хроматограф

Принцип функционирования хроматографа состоит в том, что по всей хроматографической колонке внутри нее или на ее стенках создают периодическую последовательность стоячих волн колебаний с длиной волны, сопоставимой (и менее) с размером поперечного сечения хроматографической колонки, после чего анализируемую пробу пропускают через созданную последовательность стоячих волн36.

Стандарт 2.2.6. Структуризация веществ

Если дана вепольная система, ее эффективность может быть повышена переходом от веществ однородных или имеющих неупорядоченную структуру к веществам неоднородным или имеющим определенную пространственную структуру (постоянную или временную):

Пояснения.

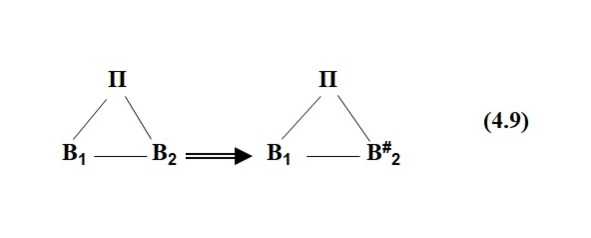

Значок # над буквой В указывает, что вещество имеет определенную пространственно-временную структуру.

Пример 4.18. Структуризация жидкостей

Структуризация и активизация жидкостей осуществляется с помощью воздействия электромагнитных полей (сильного магнитного, электрического и импульсного светового). Активизация жидкостей, в частности воды и жидких полимеров, приводит к улучшенным свойствам в химических и биологических процессах, в которых используются активированные жидкости.

Активированные жидкости, в частности вода, способствуют уменьшению щелочности, кислотности или жесткости воды, снижению содержания бактерий в загрязненной воде, увеличению времени схватывания и прочности бетона на сжатие, а также повышению скорости роста и жизнеспособности растений. При активации воды наблюдалось физиологическое воздействие на клетки и вирусы, а также на людей37.

Пример 4.19. Структура воды

С. В. Зенин впервые построил геометрическую модель структурированной воды, а затем, используя контрастно-фазовый микроскоп, получил изображение этой структурированной воды. На полученной фотографии хорошо видна ее ячеистая структура. Структурной единицей воды является кластер, состоящий из клатратов, природа которых обусловлена дальними кулоновскими силами. В структуре кластеров закодирована информация о взаимодействиях, имевших место с данными молекулами воды. В водных кластерах за счет взаимодействия между ковалентными и водородными связями между атомами кислорода и атомами водорода может происходить миграция протона (Н+) по эстафетному механизму, приводящая к делокализации протона в пределах кластера.

Вода, состоящая из множества кластеров различных типов, образует иерархическую пространственную жидкокристаллическую структуру, которая может воспринимать и хранить огромные объемы информации.

В случае с водой переносчиками информации могут быть физические поля самой различной природы. Так, установлена возможность дистанционного информационного взаимодействия жидкокристаллической структуры воды с объектами различной природы при помощи электромагнитных, акустических и других полей38.

Пограничный слой воды проявляет физические свойства, отличные от окружающей «объемной» воды, в частности большую электропроводность, меньшую по величине теплоемкость и т. д. Отличия в физических свойствах пограничной и объемной воды, как следует из экспериментальных данных, нелинейно возрастают при приближении к поверхности.

В статье высказаны гипотезы:

– вода в живом организме присутствует только в форме пограничной воды;

– каждая биологическая структура формирует пограничную воду со свойствами, зависящими от молекулярной и пространственной структуры ее поверхности39.

2.2.6.1. Введение экзотермических веществ

Если нужно получить интенсивное тепловое воздействие в определенных местах системы (точках, линиях), в эти места следует заранее ввести экзотермические вещества.

Пример 4.20. Самонагревающиеся контейнеры

Контейнеры работаю на принципе экзотермической реакции.

Тепло генерируется в ходе химической реакции оксида кальция (CaO) с водой, в результате получается гидроксид кальция Ca (OH) 2. Затем он вступает в реакцию с присутствующим в воздухе углекислым газом (СО2), при этом опять образуется карбонат кальция (он же известняк, CaCO3) и вода. То есть исходные компоненты возвращаются в первоначальное состояние. Причем реакция нейтральна в плане выработки CO2.

Такие контейнеры известны давно, еще в 1934 году в США был выдан патент40. Совершенствование такого типа контейнеров продолжается до сегодняшнего дня. Многие компании выпускают разнообразные контейнеры для разогревания жидкостей, например кофе и разнообразной пищи.

4.3. Подкласс 2.3. Форсирование согласованием ритмики

Данный подкласс является реализацией закона согласования.

Стандарт 2.3.1. Согласование ритмики П и В1 (или В2)

В вепольных системах действие поля должно быть согласовано по частоте (или сознательно рассогласовано) с собственной частотой изделия (или инструмента).

Пример 4.21. Компьютерная томография

Компьютерная томография сердца может быть размыта из-за движения сердца. Синхронизация с ЭКГ (электрокардиограммой) вносит коррективы.

Пример 4.22. Ритм работы

Работа конвейерной линии согласуется с последовательностью работы на различных автоматах, выполнением отдельных операций, с общим графиком работы и т. п.

Пример 4.23. Дом на кинематическом фундаменте

Здание стоит на толстых опорах, внизу к ним прикреплены железобетонные катки, которые не имеют жесткой связи с фундаментом, а опираются на железобетонные подушки с выемкой. По принципу действия такая система напоминает игрушку-неваляшку – при толчках здание отклоняется от положения равновесия, а затем возвращается обратно. Это самая простая из систем сейсмоизоляции, но весьма эффективная: дом по собственной частоте получается длиннопериодическим, и короткопериодические толчки просто «не замечает»41.

Это пример на рассогласование.

Стандарт 2.3.2. Согласование ритмики П1 и П2

В сложных вепольных системах должны быть согласованы (или сознательно рассогласованы) частоты используемых полей.

Пример 4.24. Блютуз

При передачи данных через Bluetooth могут возникать помехи, чтобы избежать их, происходит частая смена несущей частоты. Частота меняется в соответствии с псевдослучайной последовательностью чисел, известной как отправителю, так и получателю.

Пример 4.25. Массаж

Предложено массаж тела делать в ритме сердечных сокращений42.

Стандарт 2.3.3. Согласование несовместимых или ранее независимых действий

Если два действия, например изменение и измерение, несовместимы, одно действие осуществляют в паузах другого. Помните: паузы в одном действии должны быть заполнены другим полезным действием.

Пример 4.26. Многозадачный компьютер

На многозадачном компьютере задачи с более низким приоритетом обрабатываются в паузах между обработкой высокоприоритетных задач.

Пример 4.27. Cвязь

Раньше по одному проводу передавали одну информацию (один сигнал). Затем передавали несколько сигналов на разных частотах.

При передаче импульсных сигналов между импульсами одной информации помещали импульсы другой информации.

4.4. Подкласс 2.4. Феполи (комплексно-форсированные веполи)

Подкласс описывает способы применения магнитного поля, ферромагнитных частиц, магнитной и реологической жидкостей.

Стандарт 2.4.1. «Протофеполи»

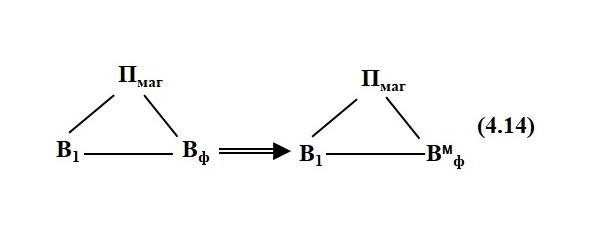

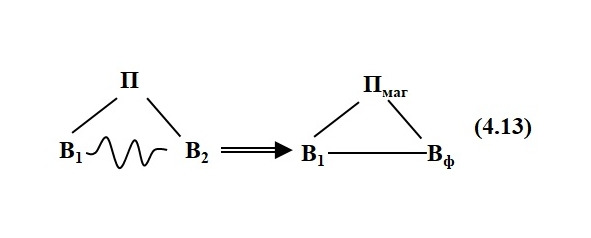

Если дана вепольная система, ее эффективность может быть повышена путем использования ферромагнитного вещества и магнитного поля:

Пояснения.

1. Стандарт о применении ферромагнитного вещества, не находящегося в измельченном состоянии. Речь идет о «протофеполях», «полуфеполях» – структуре на пути к феполям.

2. Стандарт применим не только к простым веполям, но и к комплексным, а также к веполям, включающим внешнюю среду.

Пример 4.28. Магнитная подушка

Поезда на магнитной подушке левитирует за счет отталкивания одинаковых магнитных полюсов, при этом используется линейный двигатель. Его располагают или на поезде, или на пути, или там и там.

Пример 4.29. Шины автомобиля

Компания Goodyear разработала концепцию инновационных шин под названием Eagle-360, имеющих сферическую форму.

Шины прикреплены к автомобилю с помощью магнитной подвески (магнитной левитации)43. В каждом колесе установлен электромотор и аккумулятор, а оставшееся пространство заполнено армированным пенопластом.

Эти шины позволяет автомобилю двигаться во всех направлениях, что способствует лучшей маневренности и парковке в городских условиях. У них значительно меньший износ, так как колесо изнашивается по всей сферической поверхности.

В колесе установлено много датчиков, которые определяют состояние дороги и погодных условий и передают эти данные другим машинам и системе управления дорожным транспортом.

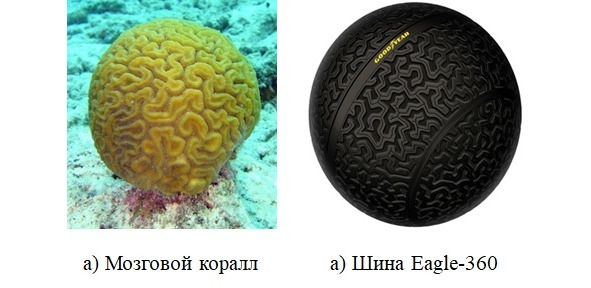

Шины имеют рисунок протектора, напоминающий структуру поверхности мозгового коралла (рис. 4.5а). Эта поверхность твердеет при сухой погоде и смягчается при влажной, обеспечивая оптимальное управление автомобилем и предотвращая аквапланирование.

Рис. 4.5. Концепция шины компании Goodyear

Рис. 4.6. Концепция автомобиля со сферическими шинами44

Пример 4.30. Удержание детали

Фиксация и ориентация деталей в магнитном поле. Например, винт удерживается на конце намагниченного наконечника отвертки.

Стандарт 2.4.2. Феполи

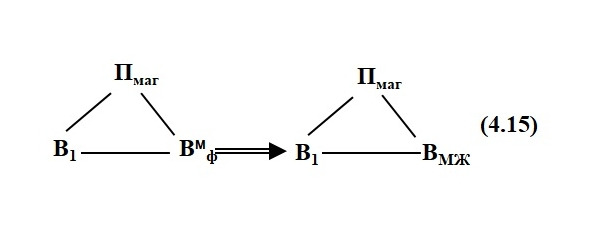

Чтобы повысить эффективность управления системой, необходимо перейти от веполя или «протофеполя» к феполю, заменив одно из веществ феррочастицами (или добавив феррочастицы) – стружку, гранулы, зерна и т. д. – и использовав магнитное или электромагнитное поле. Эффективность управления повышается с увеличением степени дробления феррочастиц, поэтому развитие феполей идет по линии «гранулы – порошок – мелкодисперсные феррочастицы». Эффективность повышается также с увеличением степени дробления вещества, в которое введены феррочастицы. Развитие здесь идет по линии «твердое вещество – зерна – порошок – жидкость»:

Пояснения.

1. Переход к феполям можно рассматривать как совместное применение двух стандартов-2.4.1 (введение ферровещества и магнитного поля) и 2.2.2 (дробление вещества).

2. Превратившись в феполь, вепольная система повторяет цикл развития веполей – но на новом уровне, так как феполи отличаются высокой управляемостью и эффективностью. Все стандарты, входящие в группу 2.4, можно считать своего рода «изотопами» нормального ряда стандартов (группы 2.1—2.3). Выделение «фепольной линии» в отдельную группу 2.4 оправдано (во всяком случае, на этом этапе развития системы стандартов) исключительным практическим значением феполей. Кроме того, «фепольный ряд» удобен как тонкий исследовательский инструмент для изучения более грубого «вепольного ряда» и прогнозирования его развития.

Пример 4.31. Терапия

К больным клеткам осуществляется селективная доставка магнитных наночастиц. Лечение осуществляется с помощью гипертермии (нагрев локальных мест), воздействуя на доставленные магнитные частицы, например, токами высокой частоты45.

Пример 4.32. Обработка скважины

Для повышения эффективности обработки скважины в пласт закачивают ферромагнитную жидкость с ферромагнитными частицами и поверхностно-активным веществом и воздействуют на пласт вращающимся магнитным полем46.

Стандарт 2.4.3. Магнитная жидкость

Эффективность феполей может быть повышена путем перехода к использованию магнитных жидкостей – коллоидных феррочастиц, взвешенных в керосине, силиконе или воде. Стандарт 2.4.3 можно рассматривать как предельный случай развития по стандарту 2.4.2.

Пример 4.33. Биологическая магнитная жидкость

Биологическая магнитная жидкость включает магнитную коллоидную дисперсную фазу. Она распределена по всей жидкой дисперсионной среде. Дисперсная фаза может состоять из магнитных частиц, покрытых сшитыми, биологически совместимыми полимерами.

Биологически совместимые полимеры могут быть связаны посредством ковалентных связей с биологически активными макромолекулами. Это может быть достигнуто путем ковалентного связывания иммуноглобулина с биологически совместимыми полимерами, а затем присоединения к иммуноглобулину антител с предопределенной специфичностью.

Эти антитела с помощью магнитные частицы могут быть нацелены на желаемые клетки для различных медицинских применений.

Магнитные частицы могут состоять из ядер магнетита с покрытиями кобальта или кобальта и бора. Кроме того, магнитные частицы могут быть изготовлены из кобальта и бора, причем бор находится в концентрации, достаточной для активации излучения.

Магнитный коллоид может быть образован путем включения биологически совместимого полимера в коллоид, который образуется путем восстановления магнитной металлической соли.

Коллоид преимущественно получают в многостадийном процессе для достижения очень однородных размеров частиц. Магнитный коллоид может быть также получен путем образования биологически несовместимого магнитного коллоида и медленного добавления коллоида к энергичному биологически совместимому полимеру.

Эти биологические магнитные жидкости полезны, например, при отделении раковых клеток от нормальных клеток в трансплантатах костного мозга, а также и в будущей области технологии переноса генов, а также в очистке геномного материала47,.48

Пример 4.34. Датчик уровня жидкости

Датчик измерения уровня жидкости, содержит корпус, выполненный в виде трубы, в котором коаксиально установлен полый стержень, образующий с корпусом герметичную полость, в которой размещена токопроводящая обмотка, расположенная на поверхности стержня и выполненная в виде одной или нескольких секций витков, причем каждая секция соединена электрически с приемником сигналов и содержит более одного витка, а поплавок установлен внутри стержня и содержит носитель, выполненный из материала с запасом плавучести относительно измеряемой среды.

Носитель имеет закрытую или открытую полость, в которой размещена магнитная жидкость.

Датчик, устанавливаемый в емкости для измерения, например, уровня нефти, работает следующим образом (рис. 4.7). В исходном положении при отсутствии в емкости нефти поплавок 6 с магнитной жидкостью 9 находится в крайнем нижнем положении. При повышении уровня нефти поплавок 6 с магнитной жидкостью 9 начинает перемещаться внутри стержня 2. Магнитная жидкость 9 попадает в магнитное поле, создаваемое измерительной обмоткой 4, намотанной на поверхность стержня 2. При этом возникает более сильное магнитное поле ориентированных частиц жидкости, которое воздействует на приемник сигналов 5, измеряя уровень жидкости в резервуаре.
