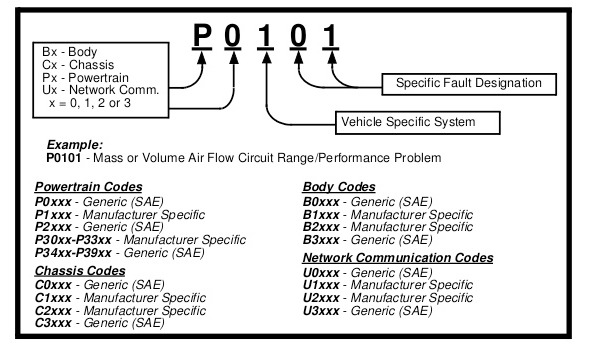

Коды ошибок Тойота и методы устранения

P0010

Устройство управления положения распредвала «A» (ряд 1)

Camshaft Position «A» Actuator Circuit Bank 1

Возможные причины

– Грязное масло

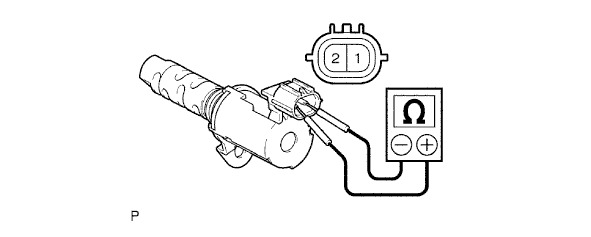

– Замыкание или обрыв цепи клапана подачи масла OCV

– Неисправность клапана подачи масла OCV

– Неисправность в системе изменения фаз газораспределения (VVT) (регулировка времени переключения клапана)

– Плохой контакт

– Неисправен модуль управления двигателем (ECM)

Технические примечания

Если моторное масло заменено, а цепи VVT и OCV в порядке, замените VVT, чтобы решить проблему

Условия появления ошибки

После того, как ECM отправит сигнал целевого рабочего цикла в OCV, ECM контролирует ток OCV для установления фактического рабочего цикла. Контроллер ЭСУД определяет наличие неисправности и устанавливает код неисправности, когда фактическое отношение рабочего цикла изменяется от отношения целевого коэффициента заполнения.

Описание

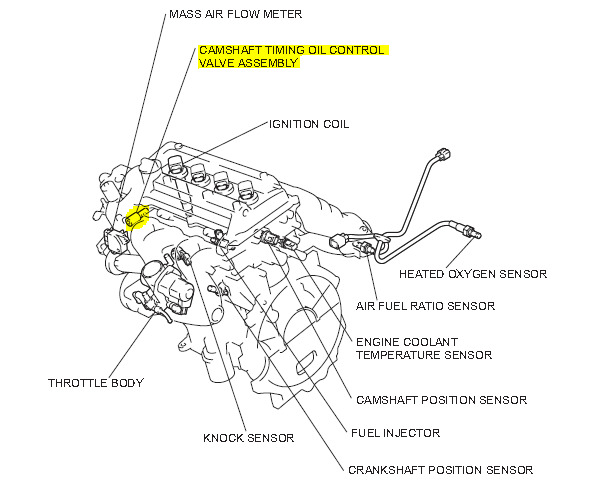

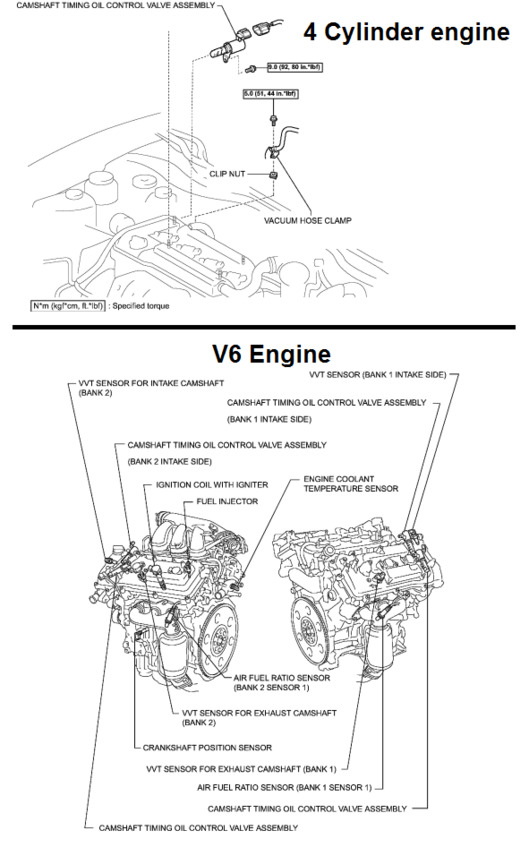

Система изменения фаз газораспределения (VVT) состоит из блока ECM, клапана OCV и контроллера VVT. ECM передает в OCV управляющий сигнал задания продолжительности включения. Данный управляющий сигнал регулирует давление масла, действующее на контроллер VVT. Управление механизмом изменения фаз газораспределения выполняется, исходя из режима работы двигателя, а именно – с учетом расхода воздуха на входе, положения дроссельной заслонки и температуры охлаждающей жидкости. На основании сигналов, поступающих от нескольких датчиков, ЕСМ управляет клапаном OCV. Контроллер VVT регулирует угол распредвала впускных клапанов посредством давления масла, проходящего через клапан OCV. В результате оптимизируется относительное положение распределительного и коленчатого валов, повышается крутящий момент двигателя и экономия топлива, а токсичность отработавших газов снижается при общих условиях движения. С помощью сигналов, поступающих от датчиков положения распределительного и коленчатого валов, ECM определяет фактические фазы газораспределения впускных клапанов и обеспечивает управление в режиме обратной связи. Таким образом, ECM определяет заданные фазы газораспределения впускных клапанов.

Сопутствующие симптомы

– Горит лампа «Check Engine» или индикация необходимости прохождения очередного ТО

– Отсутствие или потеря мощности

– Двигатель работает с перебоями

P0011

Ошибка положения распредвала (синхронизации или производительности системы). Чрезмерное опережение

Camshaft Position «A» Timing Over-Advanced or System Performance Bank 1

Характеристики и метод устранения:

То же, что и P0010

Дополнительно:

– Возможно повреждение зубчатого колеса распредвала

P0012

Ошибка положения распредвала (синхронизации или производительности системы). Чрезмерное запаздывание

Camshaft Position «A» Timing Over-Retarded Bank 1

Характеристики и метод устранения:

То же, что и P0010

P0013

Устройство управления положения распредвала «B» (ряд 1)

Camshaft Position «B» Actuator Circuit Bank 1

Характеристики и метод устранения:

То же, что и P0010

P0014

Привод системы изменения фаз газораспределения, выпуск/правый/задний, банк 1 – слишком ранний угол открывания / функционирование системы)

Camshaft Position «B» Timing Over-Advanced or System Performance Bank 1

Характеристики и метод устранения:

То же, что и P0010

P0015

Привод системы изменения фаз газораспределения, выпуск/правый/задний, банк 1 – слишком поздний угол открывания / функционирование системы)

Camshaft Position «B» Timing Over-Retarded Bank 1

Характеристики и метод устранения:

То же, что и P0010

P0016 Несоответствие сигналов с датчиков коленвала и распредвала (ряд 1, датчик А)

Crankshaft Position Camshaft Position Correlation Bank 1 Sensor «A»

Характеристики и метод устранения:

То же, что и P0010

Дополнительно:

– Возможно повреждение зубчатого колеса распредвала

– Выход из строя муфты

– Износ управляющего клапана vvt-i

– Закоксованность масляных каналов

– Забитость фильтра клапана

– Проблемы возникшие с приводом ГРМ (растянутая цепь, выработанный натяжитель и успокоитель)

– Смещение ремня/цепи всего на 1 зуб, при замене, часто может стать причиной появления ошибки

– Обрыв в цепи датчика фаз или же выход его из строя

– Неисправность датчика холостого хода или ротора холла

– Неисправность датчиков коленвала и распредвала

P0017

Несоответствие сигналов с датчиков коленвала и распредвала (ряд 1, датчик B)

Crankshaft Position Camshaft Position Correlation Bank 1 Sensor «B»

Характеристики и метод устранения:

То же, что и P0016

P0018

Несоответствие сигналов с датчиков коленвала и распредвала (ряд 2, датчик А)

Crankshaft Position Camshaft Position Correlation Bank 2 Sensor «A»

Характеристики и метод устранения:

То же, что и P0016

P0019

Несоответствие сигналов с датчиков коленвала и распредвала (ряд 2, датчик B)

Crankshaft Position Camshaft Position Correlation Bank 2 Sensor «B»

Характеристики и метод устранения:

То же, что и P0016

P0020

Устройство управления положения распредвала «A» (ряд 2)

Camshaft Position «A» Actuator Circuit Bank 2

Характеристики и метод устранения:

То же, что и P0010

P0021

Устройство управления положения распредвала «А» (ряд 2) Избыточное опережение установки фаз газораспределения

Camshaft Position «A» Timing Over-Advanced or System Performance Bank 2

Характеристики и метод устранения:

То же, что и P0016

P0022

Устройство управления положения распредвала «А» (ряд 2) Избыточное опаздывание установки фаз газораспределения

Camshaft Position «A» Timing Over-Retarded Bank 2

Характеристики и метод устранения:

То же, что и P0016

P0023

Устройство управления положения распредвала «В» (ряд 2)

Camshaft Position «B» Actuator Circuit Bank 2

Характеристики и метод устранения:

То же, что и P0010

P0024

Устройство управления положения распредвала «В» (ряд 2) Избыточное опережение установки фаз газораспределения

Camshaft Position «B» Timing Over-Advanced or System Performance Bank 2

Характеристики и метод устранения:

То же, что и P0016

P0025

Устройство управления положения распредвала «В» (ряд 2) Избыточное опаздывание установки фаз газораспределения

Camshaft Position «B» Timing Over-Retarded Bank 2

Характеристики и метод устранения:

То же, что и P0016

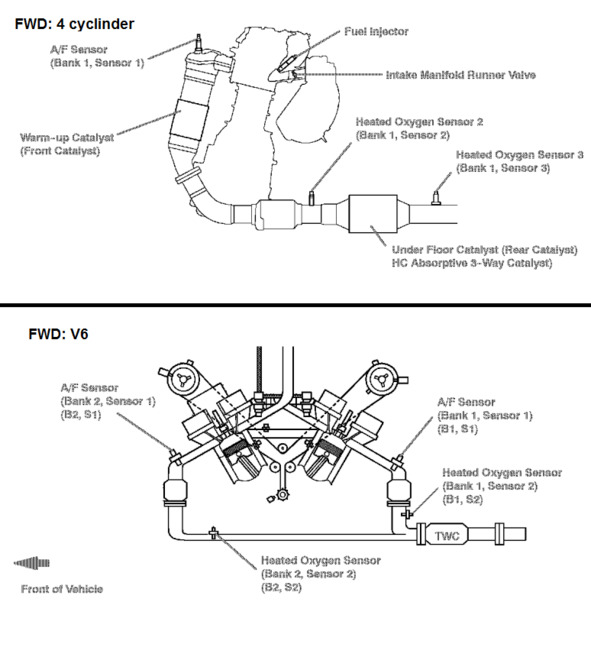

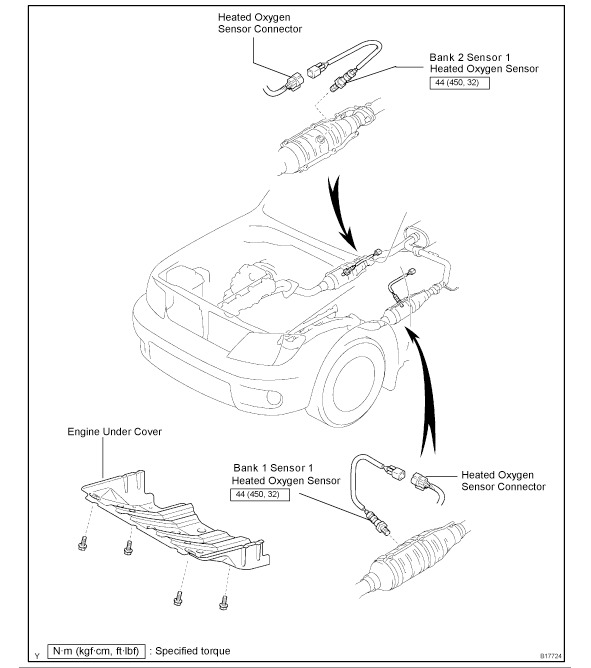

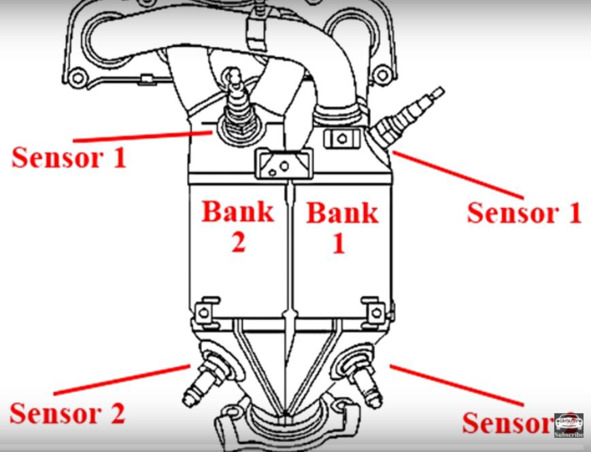

P0031

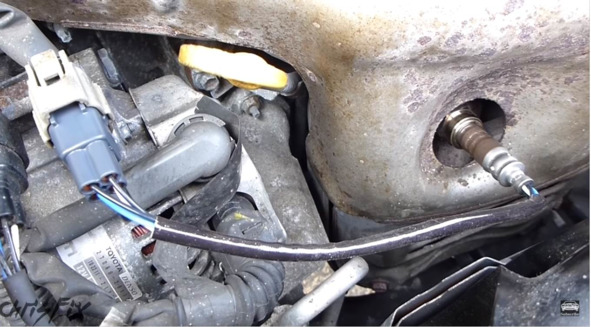

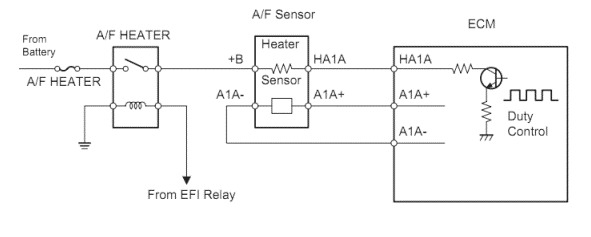

Слабый ток в цепи управления нагревательного элемента кислородного датчика (лямбда зонд), банк 1, датчик 1

Oxygen Sensor Heater Control Circuit Low Bank 1 Sensor 1

Возможные причины

– Неисправность датчика

– Замыкание или обрыв цепи датчика

– Ослаблен какой-либо контакт в цепи датчика

– Неисправность блока управления двигателем (ЭБУ)

Технические примечания

Замените датчик

Условия появления ошибки

Ошибка фиксируется, когда контроллер ЭСУД обнаруживает чрезмерно низкое напряжение через цепь кислородного датчика

Описание

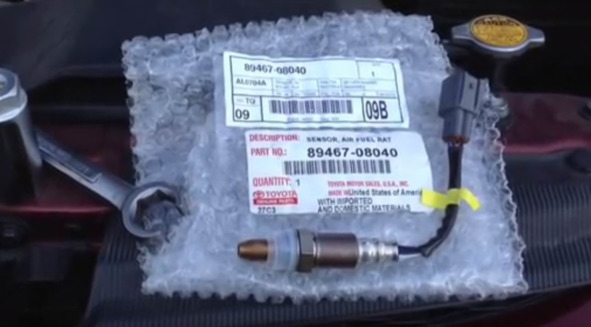

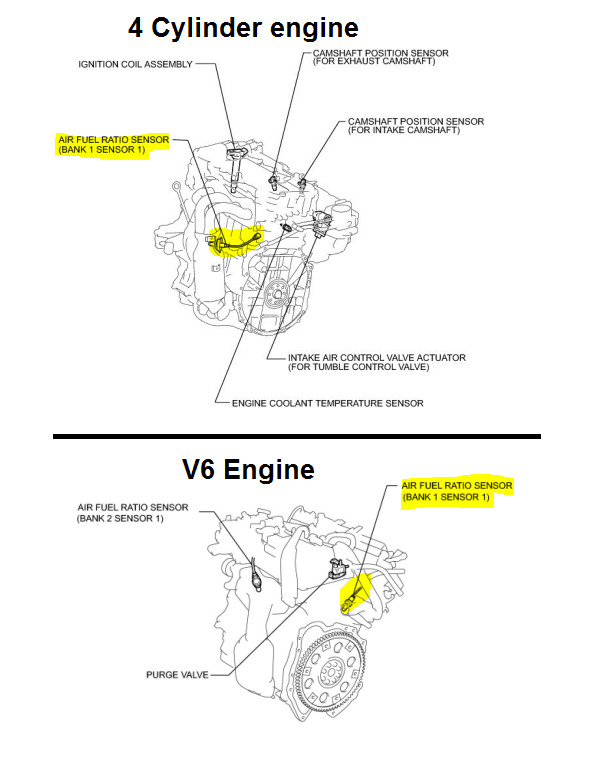

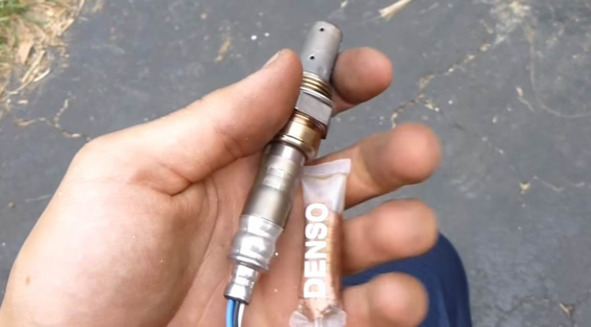

Датчик соотношения воздух-топливо (A / F) должен достичь минимальной рабочей температуры 1200 градусов F для получения точного сигнала напряжения. Чем быстрее датчик соотношения воздух-топливо достигнет этой температуры, тем быстрее датчик начнет посылать точный сигнал на модуль управления двигателем (ECM). Чтобы достичь требуемой температуры, внутри датчика есть нагревательный элемент. Контроллер ЭСУД контролирует элемент нагревателя датчика соотношения воздух-топливо на основе сигналов от температуры охлаждающей жидкости двигателя и нагрузки двигателя. ECM управляет схемой нагревательного элемента. Контроллер ЭСУД контролирует сигнал напряжения, принимаемый через схему элемента нагревателя, и определяет состояние цепи, сравнивая напряжение, обнаруженное с заводскими характеристиками.

Сопутствующие симптомы

– Горит лампа «Check Engine» или индикация необходимости прохождения очередного ТО

P0032

Сильный ток в цепи управления нагревательного элемента кислородного датчика (лямбда зонд), банк 1, датчик 1

Oxygen Sensor Heater Control Circuit High Bank 1 Sensor 1

Характеристики и метод устранения:

То же, что и P0031

P0036

Неисправность в цепи управления нагревательного элемента кислородного датчика (лямбда зонд), банк 1, датчик 2

Oxygen Sensor Heater Control Circuit Bank 1 Sensor 2

Характеристики и метод устранения:

То же, что и P0031

P0037

Слабый ток в цепи управления нагревательного элемента кислородного датчика (лямбда зонд), банк 1, датчик 2

Oxygen Sensor Heater Control Circuit Low Bank 1 Sensor 2

Характеристики и метод устранения:

То же, что и P0031

P0038

Сильный ток в цепи управления нагревательного элемента кислородного датчика (лямбда зонд), банк 1, датчик 2

Oxygen Sensor Heater Control Circuit High Bank 1 Sensor 2

Характеристики и метод устранения:

То же, что и P0031

P0043

Слабый ток в цепи управления нагревательного элемента кислородного датчика (лямбда зонд), банк 1, датчик 3

HO2S Heater Control Circuit Low Bank 1 Sensor 3

Характеристики и метод устранения:

То же, что и P0031

P0044

Сильный ток в цепи управления нагревательного элемента кислородного датчика (лямбда зонд), банк 1, датчик 3

Heated Oxygen Sensor 3 Heater Control Circuit Low

Характеристики и метод устранения:

То же, что и P0031

P0051

Слабый ток в цепи управления нагревательного элемента кислородного датчика (лямбда зонд), банк 2, датчик 1

Oxygen Sensor Heater Control Circuit Low Bank 2 Sensor 1

Характеристики и метод устранения:

То же, что и P0031

P0052

Сильный ток в цепи управления нагревательного элемента кислородного датчика (лямбда зонд), банк 2, датчик 1

Air-Fuel Ratio Sensor Heater Control Circuit High 21

Характеристики и метод устранения:

То же, что и P0031

P0057

Слабый ток в цепи управления нагревательного элемента кислородного датчика (лямбда зонд), банк 2, датчик 2

Oxygen Sensor Heater Control Circuit Low Bank 2 Sensor 2

Характеристики и метод устранения:

То же, что и P0031

P0058

Сильный ток в цепи управления нагревательного элемента кислородного датчика (лямбда зонд), банк 2, датчик 2

Oxygen Sensor Heater Control Circuit High Bank 2 Sensor 2

Характеристики и метод устранения:

То же, что и P0031

P0087

Слишком низкое давление в топливной системе

Fuel Rail System Pressure Too Low

Возможные причины

– Неисправность топливного насоса

– Засорение топливного фильтра

– Неисправность датчика давления топлива

– Замыкание или обрыв цепи датчика давления топлива

– Ослаблен какой-либо контакт в цепи датчика давления топлива

– Неисправность топливного инжектора

Технические примечания

Замените неисправные узлы. Топливный насос высокого давления, топливный насос в баке.

Условия появления ошибки

Модуль управления двигателем (ECM) определил, что давление в топливной рампе слишком низкое для конкретной частоты вращения двигателя

Примечание

Обратите внимание также на ЭБУ двигателя. Возможно пропадание плюса на управление топливного насоса в баке

Сопутствующие симптомы

– Горит лампа «Check Engine» или индикация необходимости прохождения очередного ТО

– Двигатель работает с перебоями

P0088

Слишком высокое давление в топливной системе

Fuel Rail System Pressure Too High

Характеристики и метод устранения:

То же, что и P0087

P0096

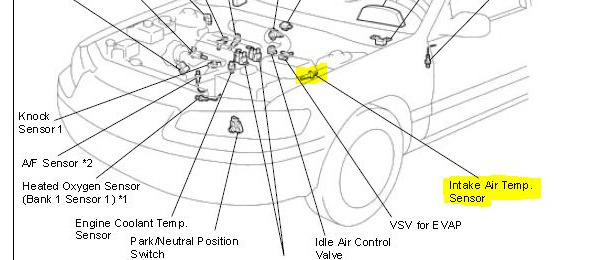

Датчик (2) температуры воздуха на впуске – диапазон/функционирование

Intake Air Temperature Sensor 2 Circuit Range/Performance

Возможные причины

– Неисправность датчика

– Замыкание или обрыв цепи датчика

– Ослаблен какой-либо контакт в цепи датчика

Технические примечания

Снимите датчик и почистите с помощью щеточки в бензине, спирте или солярке

При неисправности датчика – замените его на новый

Условия появления ошибки

Модуль управления двигателем (ECM) обнаружил ошибку работоспособности датчика температуры всасываемого воздуха (IAT).

Сопутствующие симптомы

– Горит лампа «Check Engine» или индикация необходимости прохождения очередного ТО

Описание

Датчик температуры всасываемого воздуха (IAT) содержит полупроводниковое устройство, которое изменяет сопротивление на основе температуры (термистора). Датчик IAT расположен в воздухозаборном канале системы индукции воздуха двигателя. Датчик IAT имеет сигнальную цепь и цепь заземления.

P0097

Датчик (2) температуры воздуха на впуске – слишком низкий уровень входного сигнала

Intake Air Temperature Sensor 2 Circuit Low Input

Характеристики и метод устранения:

То же, что и P0096

P0098

Датчик (2) температуры воздуха на впуске – слишком высокий уровень входного сигнала

Intake Air Temperature Sensor 2 Circuit High Voltage

Характеристики и метод устранения:

То же, что и P0096

P0100

Неисправность цепи массового расхода воздуха

Mass or Volume Air Flow Circuit

Характеристики и метод устранения:

То же, что и P0101

P0101

Проблема диапазона / производительности массового расхода воздуха

Mass Air Flow Circuit Range/Performance

Возможные причины

– Неисправность датчика массового расхода воздуха

– Утечка впускного воздуха (патрубки)

– Грязный датчик массового расхода воздуха

– Грязный воздушный фильтр

– Замыкание или обрыв цепи датчика массового расхода воздуха

– Ослаблен какой-либо контакт в цепи датчика массового расхода воздуха

Технические примечания

Прежде чем менять датчик массового расхода воздуха, попробуйте заменить воздушный фильтр и очистить датчик воздушной продувкой компрессором или специализированным спреем.

Сбросьте ошибку. Если код возвращается, необходимо заменить датчик массового расхода воздуха.

Условия появления ошибки

– Сигнал о высоком напряжении от датчика отправляется в модуль управления двигателем (ECM) в условиях легкой нагрузки.

– Низкое напряжение от датчика передается на ECM

Описание

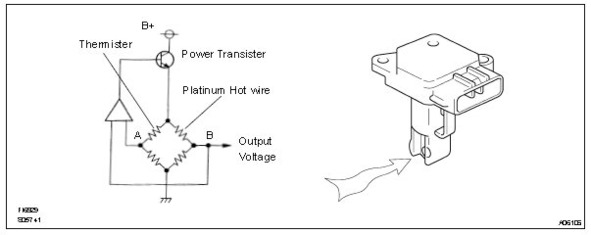

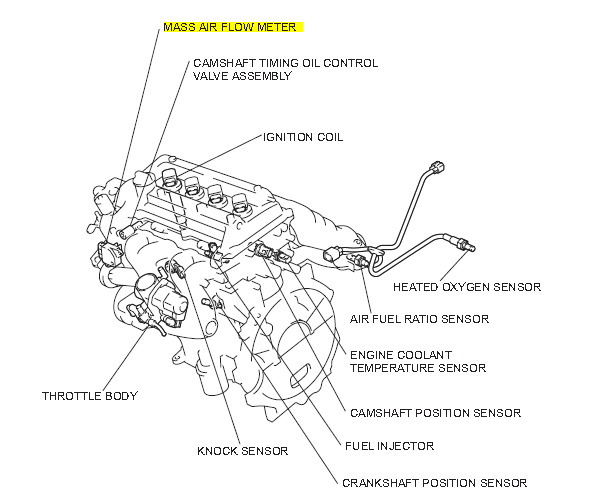

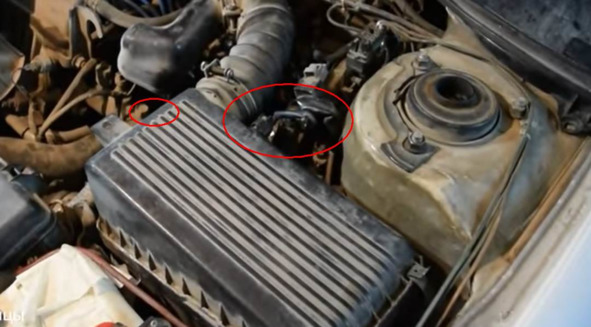

Датчик массового расхода воздуха (MAF) помещается в поток всасываемого воздуха. Он измеряет расход всасывания, измеряя часть всего потока впуска. Он состоит из горячей платиновой проволоки, на которую подается электрический ток от модуля управления двигателем (ECM). Температура горячей проволоки контролируется ECM. Тепло, генерируемое горячей проволокой, уменьшается по мере того, как всасывающий воздух течет сквозь него. Чем больше воздуха, тем больше потери тепла. Поэтому ECM должен подавать больше электрического тока для поддержания температуры горячей проволоки при увеличении воздушного потока. ECM обнаруживает поток воздуха с помощью этого изменения тока.

Сопутствующие симптомы

– Горит лампа «Check Engine» или индикация необходимости прохождения очередного ТО

– Двигатель работает с перебоями

– Чрезмерное потребление топлива

– Чрезмерный дым в выхлопных газах

P0102

Неисправность цепи массового расхода воздуха (низкое напряжение – Соr 04)

Mass or Volume Air Flow Circuit Low Input

Характеристики и метод устранения:

То же, что и P0101

P0103

Неисправность цепи массового расхода воздуха (высокое напряжение – Соr 04)

Mass or Volume Air Flow Circuit High Input

Характеристики и метод устранения:

То же, что и P0101

P0105

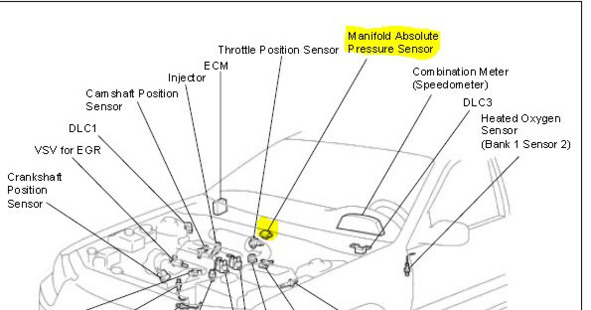

Неисправность цепи абсолютного давления / барометрического давления коллектора / 31

Manifold Absolute Pressure/Barometric Pressure Circuit Malfunction

Возможные причины

– Неисправен датчик абсолютного давления в коллекторе

– Обрыв или замыкание цепи

– Плохой контакт

– Неисправен модуль управления двигателем (ECM)

Условия появления ошибки

Чрезмерно низкое или высокое напряжение от датчика отправляется в ECM.

Сопутствующие симптомы

– Горит лампа «Check Engine» или индикация необходимости прохождения очередного ТО

– Двигатель работает с перебоями

– Двигатель работает с шумом

Описание ошибки

Благодаря встроенному сенсорному блоку датчик абсолютного давления коллектора обнаруживает давление впускного коллектора в качестве напряжения. Затем контроллер ЭСУД определяет базовую длительность впрыска и базовый угол предварительного впрыска на основе этого напряжения. Так как датчик абсолютного давления коллектора не использует атмосферное давление в качестве критерия, а определяет абсолютное давление внутри впускного коллектора (давление пропорционально существующему абсолютному вакууму 0), на него не влияют флуктуации атмосферного давления из-за большой высоты и других факторов. Это позволяет контролировать соотношение воздух-топливо на правильном уровне при любых условиях.

P0106

Многочисленные сбои абсолютного давления в коллекторе / 31

Manifold Absolute Pressure/Barometric Pressure Circuit Range/Performance Problem

Характеристики и метод устранения:

То же, что и P0105

P0110

Неисправность цепи температуры всасываемого воздуха (IAT) / 24

Intake Air Temperature Circuit Malfunction

Возможные причины

– Неисправность датчика температуры всасываемого воздуха

– Грязный датчик температуры всасываемого воздуха

– Грязный воздушный фильтр

– Замыкание или обрыв цепи датчика температуры всасываемого воздуха

– Ослаблен какой-либо контакт в цепи датчика температуры всасываемого воздуха

Условия появления ошибки

– Сигнал о высоком или низком напряжении от датчика отправляется в модуль управления двигателем (ECM)

Описание ошибки

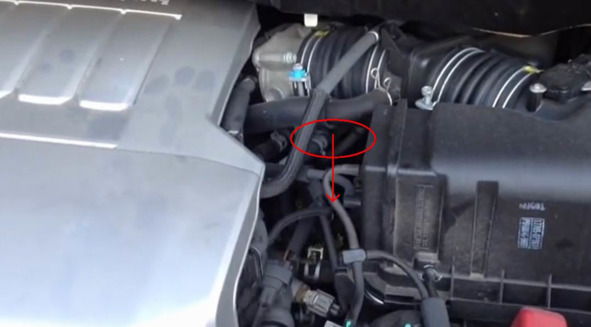

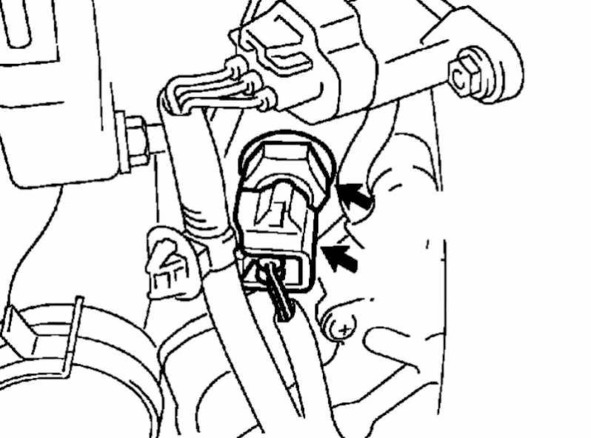

Датчик температуры всасываемого воздуха (IAT) встроен в датчик массового расхода воздуха или в некоторых транспортных средствах, установлен на корпусе воздушного фильтра. Датчик обнаруживает температуру всасываемого воздуха и передает сигнал в модуль управления двигателем (ECM). В датчике температуры используется термистор, чувствительный к изменению температуры. Электрическое сопротивление термистора уменьшается в ответ на повышение температуры. Сигнал температуры всасываемого воздуха используется как вход для различных систем в транспортном средстве.

P0112

Температура впускного воздуха (IAT) цепи Низкая – Cor ’04

Intake Air Temperature Circuit Low Input

Характеристики и метод устранения:

То же, что и P0110
