Новое адмиралтейство[1]

(совм. с Б.М. Кириковым)

В ноябре 1704 г., через полтора года после основания Санкт-Петербурга, на левом берегу Невы началось строительство крупной укрепленной верфи, получившей название «Адмиралтейский двор» (впоследствии – Главное Адмиралтейство). Ускоренное развитие судостроения уже вскоре потребовало расширения производства. Поэтому в 1712 г. часть мастерских и склады для хранения леса перенесли ниже по течению Невы, к устью реки Мойки. Здесь развернулись работы по строительству галер и скампавей. Эти мобильные суда успешно использовались как в глубоководных, так и в прибрежных условиях и играли важную роль во время боевых действий.

С 1713 г вторая судостроительная верфь Петербурга называлась Галерным двором, а по указу 1721 г. получила официальное наименование – Галерная верфь. При жизни Петра I в Петербурге было построено всего около 200 галер, полугалер, скампавей и бригантин[2].

Увеличивавшийся объем работ диктовал необходимость основательного обустройства производственной территории. С начала 1720-х гг. здесь начали сооружаться капитальные мастерские: инструментальная, столярная, резная, малярная, конопатная, для такелажа и «для витья веревок», угольный амбар, погреба свинцовый и смоляной, два пороховых, оружейная палата и адмиралтейский магазин (склад)[3]. Французский путешественник О. Де Ла Мотре сообщал, что Галерная верфь представляла тогда «большое сооружение, полностью деревянное, за исключением дома из камня и кирпича со многими помещениями, складами» и т. д.[4] Это свидетельство подтверждается планами Петербурга первой четверти XVIII в.

Вблизи, на берегу Невы, образовалась Офицерская слобода. В 1717 г между слободой и Галерным двором был прорыт канал, соединивший Мойку с Невой (с 1738 г. – Галерный, с 1836 г. – Ново-Адмиралтейский). Территория Галерного двора превратилась в островную. Затем к 1727 г., западнее проложили еще один канал, также проходивший от Невы к Мойке, и вновь образованный остров получил конфигурацию, близкую прямоугольной. Вырытый следом продольный канал разделил территорию верфи на два острова: один из них был вытянут вдоль Невы, другой – вдоль Мойки. Прокладка каналов служила не только для коммуникаций, но и для подсыпки земли.

С 1717 по 1720-е гг. велось сооружение протяженного Адмиралтейского канала (по направлению нынешнего Конногвардейского бульвара), который связал Адмиралтейскую и Галерную верфи. По каналам сплавляли строительный материал для производства судов, а также такелаж для больших адмиралтейских кораблей, который производился на Галерном дворе. Кроме того, каналы окружали водой огнеопасные и важные в военном отношении объекты.

Галерная верфь сыграла существенную роль в создании русского регулярного флота, в победоносном завершении Северной войны. После смерти Петра I кораблестроительное производство в Петербурге пошло на спад. Это коснулось и Галерной верфи, однако она продолжала функционировать и оставалась своего рода экспериментальной площадкой.

На генеральных планах Петербурга 1737 и 1738 гг. зафиксирован комплекс верфи. На острове между Мойкой, поперечными и продольным каналами располагались попарно, в две линии четыре протяженных строения. Непосредственно к Неве выходил ряд стапелей. Кроме того, на производственной территории находились мелкие строения. План Петербурга 1753 г. запечатлел несколько иную ситуацию: всего одну пару протяженных корпусов вдоль южного берега продольного канала. Соседний западный остров с остроконечным мысом при впадении Мойки в Неву занимали «провиантские магазейны для морских служителей». По этим складам остров получил название Провиантского.

В 1763 г. По указу Екатерины II была созвана Комиссия, разработавшая впервые после Петра I штатный корабельный состав Балтийского флота. Она же провела ряд мер по улучшению работ судостроительных предприятий.

В то время Галерная верфь по-прежнему располагалась на трех островах: большем, Провиантском, обращенном к устью Невы, и двух меньших, разделенных продольным каналом. Кроме складов различных материалов и запасов постепенно сооружались деревянные строения: лесопилка, парильни для леса и обработки дерева. На Провиантском острове в 1764 г. были возведены вдоль берега Невы два кирпичных здания – трехэтажные провиантские магазины. Первое, большее из них, через 100 лет было переоборудовано в «экипажные магазины» – склад портового и судового расходного и запасного имущества[5].

Судя по генеральному плану Петербурга 1777 г., на основной территории галерной верфи у Невы находились три больших корпуса, составлявшие в плане широкую букву «П», раскрытую к реке. Вблизи Мойки существовало еще более крупное сооружение, вытянутое параллельно ее берегу. На плане 1785 г. показан сплошной ряд стапелей на берегу Невы[6].

В конце XVIII в. изменился вид местности Галерной верфи: два острова, образованные разделявшим их продольным каналом, слились в один – этот проток был засыпан, чтобы освободилось место для постройки больших судов. Ново-Адмиралтейский канал, изолировавший верфь от жилых кварталов, был углублен, укреплен шпунтовыми сваями и земляными откосами, обложенными дерном.

При Павле I проводились мероприятия по совершенствованию российского флота. Бывшей Галерной верфи императором было дано название «Новое адмиралтейство». Тем самым подчеркивалась его преемственность и одновременно отличие от Главного адмиралтейства (Адмиралтейской верфи), на котором строительство судов с 1800-х гг. постепенно сокращалось. С этого момента начался принципиально новый этап в развитии бывшей Галерной верфи – Нового адмиралтейства, связанный с переводом сюда крупного кораблестроения. Реконструкция предприятия велась с 1799 г.

Большой интерес представляет чертеж 1801 г. «Планное расположение Нового адмиралтейства»[7]. Предприятие занимает единый остров (продольный канал засыпан), который ограничивают с двух сторон «Канал от Главного адмиралтейства» (Ново-Адмиралтейский) и «Канал от сухарного завода» (ныне не существует). Через каналы перекинуты мосты. Главную продольную ось формирует протяженное здание линейной конфигурации – «два большие магазийна со спицею». Параллельно ему расположены «росторы» и вспомогательные устройства. У Мойки – теплые мастерские, сушильня, кузница и инструментальная, вблизи – пильные галереи. У моста от Галерной улицы – караульный дом. На берегу невы сооружены два крупных деревянных эллинга.

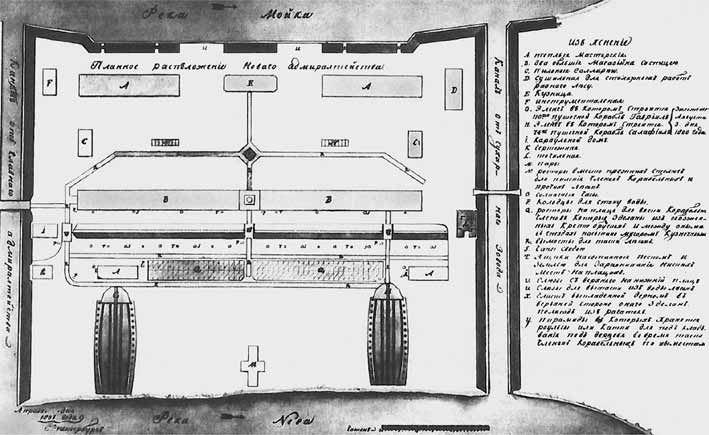

1. Планное расположение Нового адмиралтейства. 1801 г.

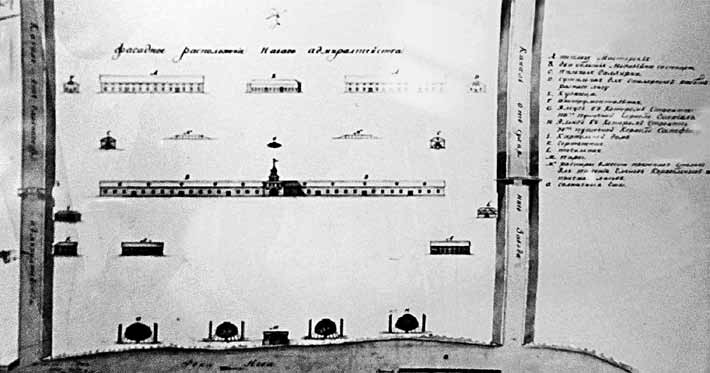

2. Фасадное расположение Нового адмиралтейства. 1801 г.

Комплекс Нового адмиралтейства был спланирован симметрично относительно поперечной оси. Это было регулярное градостроительное образование. О его внешнем облике дает наглядное представление «Фасадное расположение Нового адмиралтейства» также 1801 г.[8] Двойной магазин «со спицею» представлял собой сильно вытянутое в линию одноэтажное здание, в центре которого поднималась ступенчатая башня с коротким шпилем. Здесь в упрощенном виде повторялась тема фасада Главного адмиралтейства. Теплые мастерские у Мойки были двухэтажными. Эти здания и более мелкие строения были выдержаны в простых и строгих формах, характерных для утилитарного строительства.

Ни одно из этих сооружений не дошло до наших дней. Однако двойной магазин со шпилем предопределил основную продольную ось территории и конфигурацию возведенной позднее Главной корабельной мастерской. Новый караульный дом также был построен на месте прежнего.

Вслед за созданием комплекса Нового адмиралтейства началось преобразование соседнего, отделенного каналом, провиантского острова. Эти работы поручили А.Д. Захарову, назначенному в 1805 г. главным архитектором Адмиралтейского ведомства.

В 1806 г. Захаров разработал проект новых адмиралтейских конюшен, для которых выбрал место в южной части провиантского острова со стороны Мойки. Деревянное здание состояло из основного корпуса, нескольких флигелей и полуциркульного корпуса каретного сарая. Все строения были одноэтажными, кроме повышенного центрального объема с восьмиколонным портиком, обращенным к Мойке. Утилитарное сооружение было выдержано в лаконичных и монументальных формах высокого классицизма. Строительство было осуществлено в 1807–1811 гг.[9]

Тогда же, в 1807 г, Захаров выполнил план урегулирования Провиантского острова. Намечалась облицовка этого участка набережной Невы гранитом. Существовавшие каменные провиантские магазины на берегу невы Захаров предполагал перестроить, добавив к ним массивные ризалиты. Ряды больших арочных окон контрастировали с лапидарными, почти глухими плоскостями стен. Центр западного корпуса акцентирован широким мощным фронтоном. Строгая безордерная композиция отличалась редкой выразительной силой, могучим образным звучанием. Вместе с возведенным на другом берегу Невы Горным институтом (1806–1811, А.Н. Воронихин) провиантские склады могли бы составить торжественные пропилеи при входе в Неву. Однако блестящий замысел Захарова не был осуществлен[10]. Деревянные адмиралтейские конюшни к середине XIX в. были разобраны.

В 1808 г. Захаров разработал для Нового адмиралтейства проект сарая – одноэтажного строения с крупными арочными проемами и фронтонными завершениями. По-видимому, он был осуществлен, но не сохранился[11].

В начале XIX в. правительство Александра I провело в жизнь ряд мер, направленных на улучшение руководства флотом, повышение качества его строительства. Учреждаются Морское министерство и Комитет образования флота. В связи с этим планировалась кардинальная реконструкция главного и Нового адмиралтейства. Перестройка главного адмиралтейства проводилась по проекту и под руководством А.Д. Захарова с 1806 г. и была закончена в 1823 г. уже после смерти зодчего его бывшим помощником И.Г. Гомзиным, которого назначили главным архитектором Адмиралтейства.

После этого развернулась полномасштабная реконструкция Нового адмиралтейства. В 1824 г. Морское министерство приняло решение расширить и переоборудовать это предприятие.

Наиболее важный этап строительства продолжался с 1825 по 1839 г. и был связан с мерами по реорганизации и развитию флота, проводившимися в царствование Николая I. В этот период на территории Нового адмиралтейства был возведен целый комплекс каменных зданий и сооружений. Кардинальная реновация совершенно преобразила Новое адмиралтейство, и оно, кроме ряда переделок и добавления новых каменных эллингов, дошло в том виде до начала ХХ в. Предприятие было снабжено всеми необходимыми мастерскими и эллингами и оптимально подходило для нужд деревянного судостроения.

Над архитектурным комплексом Нового адмиралтейства в 18201830-х гг. работали известные архитекторы и инженеры. Это крупнейший ученый, председатель Комитета строений и гидравлических работ П.П. Базен, директор верфи, инженер генерал-майор Л.Л. Карбоньер, главный архитектор Адмиралтейского ведомства И.Г. Гомзин, академик архитектуры Э.Х. Анерт, управляющий Новым адмиралтейством А.А. Попов, инженер-полковник В.П. Лебедев, военный инженер М.А. Пасыпкин[12]

Приведем хронологию строительства данного периода.

1824 г. – сооружен каменный караульный дом для портовой полиции, вместо разобранного деревянного здания.

1825 г. – на месте малого фрегатского эллинга построен деревянный эллинг для больших судов.

1827 г. – устроена мясосольная баня (позднее гальванопластическая).

1828–1829 гг. – сооружены два каменных магазина для хранения дубового леса.

1828–1830 гг. – возведена Главная корабельная мастерская.

1829 г. – территория Нового Адмиралтейства вымощена и обнесена чугунной решеткой.

1830–1838 гг. – возведен первый каменный эллинг.

1831 г. – между двумя эллингами устроена пристань для выгрузки и «втаскивания» судов.

1837 и 1838 гг. – построены каменные сараи для хранения леса (позднее – мастерские для железного судостроения № 1 и 2).

1838 г. – построены здание канцелярии корабельных инженеров (в дальнейшем использовалось как стол выдачи нарядов), механическая кузница и каменный сарай для склада угля (в 1859 г. его приспособили под молотовую кузницу).

1838–1846 гг. – сооружен Мортонов эллинг с железным шатром.

1839 г. – на Провиантском дворе устроен каменный пильный завод[13].

Наиболее значительными из этих сооружений являются первый каменный эллинг (впоследствии назывался Малым каменным эллингом) и Главная корабельная мастерская.

Каменный корабельный эллинг стал первым сооружением такого рода в России. Сначала он использовался для деревянного судостроения и имел боковые коридоры для обработки дерева. Эллинг выделялся огромными размерами: длина – 89 м; ширина – 27,7 м; высота – 21,6 м.

Автором первоначального замысла был выдающийся инженер П.П. Базен, избравший в качестве прототипа подобное сооружение во Франции. Проект эллинга, подписанный Л.Л. Карбоньером и В.П. Лебедевым, был одобрен императором 13 августа 1830 г.[14] Разработка детальных чертежей и производство работ были возложены на Лебедева, общий надзор вел Карбоньер. В строительстве уникального сооружения участвовали также Ч. Берд, А.А. Попов, А.Д. Готман, Э.Х. Анерт[15]. В 1838 г. эллинг был сдан в эксплуатацию.

Структурную основу здания составляют 24 кирпичных пилона, связанные продольными аркадами. К неве обращена гигантская арка торцевого фасада с фронтоном. Арку закрывали жалюзи, а в 1863 г. она была сплошь остеклена (этот стеклянный экран-витраж разбирался перед спуском корабля). Строители смело переработали тип деревянного перекрытия в металлическую комбинированную безраспорную конструкцию. Мощная рама с нижним арочным поясом не оказывала давления на вертикальные опоры.

Первый каменный эллинг стал новым сильным акцентом невской панорамы. Он задал крупномасштабный строй всему будущему комплексу. Обобщенные крупные формы производственного сооружения созвучны простору Невы. Торцовый фасад воспринимался как триумфальная арка, символизирующая достижения инженерного искусства. Эллинг вместе со стоящим напротив Горным институтом образовали парный акцент в устье Невы. Художники нередко изображали это сооружение, особенно впечатляющий момент спуска судов.

Эллинг подвергался переделкам в 1851 и 1894 гг., но в основном сохранился в первоначальном виде. В 1960-70-х гг. он был закрыт с двух сторон новыми корпусами и полностью зрительно изолирован от пространства Невы.

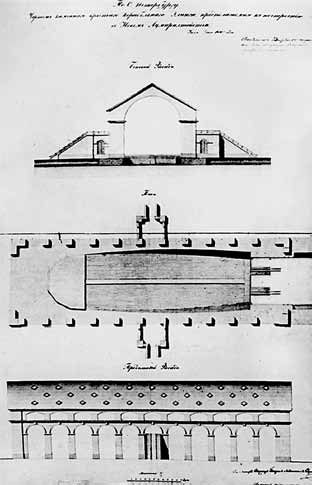

3. Первый каменный эллинг. План и фасады. 1830 г.

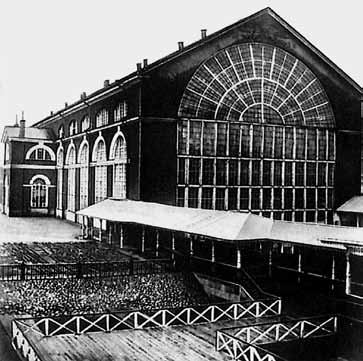

4. Первый каменный эллинг. Фото начала ХХ в.

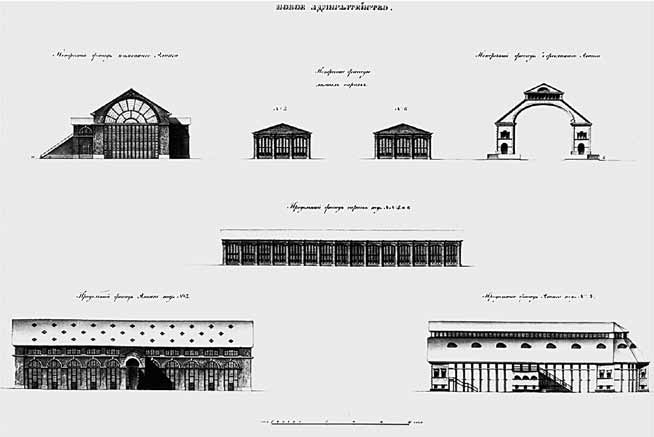

5. Первый каменный эллинг и каменные лесные сараи. Фасады. Чертеж середины XIX в.

6. Спуск корабля на первом каменном эллинге. 1840-е гг.

Главная корабельная мастерская возводилась на месте протяженного здания двух магазинов с башней, построенного около 1800 г. На плане 1820 г оно обозначено как «сарай для строения мелких судов»[16]. Новое здание повторяло линейную конфигурацию старого с более широким центральным объемом, увенчанным башней. Проект мастерской, составленный Гомзиным и Анертом, был высочайше утвержден 24 декабря 1827 г.[17] Некоторые проектные чертежи подписаны инженерами Лебедевым, Мочульским и другими[18].

В Главной корабельной мастерской были установлены механические пилы и несколько станков для обработки дерева, здесь размещались купорная и бондарная мастерские, канцелярия, чертежная и плазы для разбивки судов. Расположение считалось удобным – напротив эллингов. Протяженное здание длиной 100 саженей формировало фронт главной «улицы» предприятия. Распластанная горизонталь мастерской составляла контраст с ее центральной высокой башней. Утилитарное по функции здание служило доминантой в окружающей застройке: круглая башня просматривалась с берегов Невы и Мойки. Первоначально средняя часть здания была двухэтажной, а крылья – одноэтажными. Широкие двери-арки, через которые подавали обработанный лес, ритмично расчленяли плоскость стен. Круглая башня опиралась на квадратное основание, в котором размещались лестница, караульные помещения и столбы-опоры.

Главная корабельная мастерская носила ярко выраженные черты позднего классицизма. Четкие простые объемы определяли ее симметричную композицию. Самое эффектное звено составляла сужающаяся кверху башня с фонариком и флагштоком. В 1830 г. На ней были установлены часы. Очевидно, тогда и закончилось строительство мастерской.

В XIX столетии Главная корабельная мастерская не подвергалась значительным переделкам[19]. В 1858 г. к ней была пристроена кочегарка с парильней для леса. В 1890 и 1891 гг. инженерами Н.П. Дуткиным и С.Н. Будзынским составлены проекты заделки широких дверных проемов с превращением их в окна и частичной надстройки восточного крыла для нового разбивочного плаза. Эти работы продолжались до 1896 г.[20] В 1930-60-х гг. здание бывшей Главной корабельной мастерской выросло до четырех этажей. Надстройки производились в упрощенных формах. Композиция классицистического сооружения полностью искажена. В надстроенном аморфном массиве утонула башня, что привело к потере вертикальной доминанты.

Первому каменному эллингу не уступал по масштабу деревянный эллинг для постройки больших судов. Он был возведен в 1825 г. ближе к Провиантскому острову. Лейтмотивом его композиции служила гигантская открытая арка. В двускатную крышу был врезан фонарь с боковым верхним светом. По соображениям пожарной безопасности эллинг был разобран в 1903 г., на его месте оставался открытый стапель.

В 1820-30-х гг. сформировался крупномасштабный фронт производственных сооружений на берегу невы. Кроме каменного и деревянного эллингов здесь были возведены два каменных сарая для хранения леса. Они также были обращены к неве торцевыми сторонами, раскрытыми тремя арками и завершенными фронтонами. Боковые фасады представляли собой непрерывные аркады. Четкий ритмический строй подчеркивали пилястры – пилоны. Во второй половине XIX в. эти здания были приспособлены под мастерские железного судостроения[21]. Сохранилось одно из них – судостроительная мастерская № 1.
