Кто за рулем. Пока «Аполлон-8» летит к Луне, а двигатель выключен, корабль падает – находится в состоянии свободного падения, главный признак которого – невесомость[38]. Чтобы встреча с Луной произошла как запланировано, в программу полета входила коррекция траектории этого свободного падения к Луне. Для этого надо было точно определить параметры того «большого» эллипса, которому следовал корабль после TLI, вычислить необходимую поправку, превратить ее в точное время включения и выключения двигателя и передать эти данные экипажу/бортовому компьютеру. Коррекция, проведенная почти точно через 11 часов после старта, оказалась очень незначительной: двигатель включили всего на две секунды.
На второй день полета – когда скорость корабля уменьшилась в несколько раз, как и полагается при движении по вытянутому эллипсу (что чувствовал бы Кеплер!..), – расстояние от корабля до Луны стало сокращаться, из-за чего ее притяжение постепенно вступало в силу и «большой эллипс» все заметнее переставал быть эллипсом; для успеха всего путешествия требовалось хорошо понимать, как и насколько. Математически записать точное решение для такой траектории невозможно, но человечество не сидело 250 лет после «Начал» Ньютона сложа руки, а разработало набор способов получать приближенные формулы, а за два десятилетия, предшествовавшие полету, более того, научилось поручать вычисления в каждом конкретном случае компьютеру – развив для этого специальные схемы вычислений.
Через 55 часов и 38 минут полета «Аполлон-8» оказался в точке, где притяжение Земли и притяжение Луны равны по величине. Из-за разницы масс Земли и Луны происходит это там, откуда до Луны в
Разгоняться и тормозить в открытом космосе – действия совершенно одного порядка, потому что оба выполняются путем включения двигателя, и именно время этого включения (и, разумеется, тяга двигателя в соотнесении с массой корабля) определяет изменение скорости, которое в результате получится. Не имеет никакого значения, с какой скоростью двигался космический корабль до того. Если мы с вами летим рядом параллельными курсами на двух посудинах в открытом космосе и я включаю двигатель на 10 секунд, а вы нет, то я удалюсь от вас на одно и то же расстояние независимо от того, в направлении какой звезды я пожелал двигаться. Если эта звезда у вас впереди по курсу, то вы скажете, что я разогнался, если же сзади по курсу – то затормозил[41]. Мне же и разгон, и торможение, как и уход в любую сторону с одним и тем же по величине изменением скорости, стоят одинаковых затрат топлива.
Разгон и торможение в открытом космосе – одно и то же
Однако эффект, который производит на орбиту корабля приобретение им фиксированной прибавки к скорости, зависит от степени приближения к главному на текущий момент телу – тому, вблизи которого корабль движется. Для эффективного расхода страшно дорогого топлива (дорогого, разумеется, не из-за стоимости аэрозина и окислителя как таковых, а из-за расходов по их доставке к месту использования) маневр LOI – торможение – требовалось выполнить в точке наибольшего приближения к Луне. Но эта точка орбиты располагалась за Луной, где корабль был лишен связи с Землей. Центр управления оставался в неведении относительно успеха или неуспеха маневра до момента появления корабля из-за Луны – по правильной (в случае успеха) или неправильной траектории. Двигатель включился в момент T + 069:08:20,4 и проработал 4 минуты и 6,9 секунды. В центре управления прекрасно знали, что если двигатель сработал правильно, то связь не просто восстановится, но и произойдет это в рассчитанный заранее момент. Поэтому уже само появление «Аполлона-8» в эфире в момент T + 069:33:52 говорило, что двигатель отработал штатно. Сначала корабль вышел на эллиптическую орбиту вокруг Луны, которую чуть позже «циркуляризировали» – превратили в почти круговую путем десятисекундного включения двигателя. Таким образом, преодолев около 384 000 км до Луны, «Аполлон-8» поместил себя на орбиту всего в 110 км над поверхностью этой движущейся мишени – неплохое достижение с учетом того, что за все 66 часов после TLI свободное падение прерывалось включением двигателя в общей сложности не более чем на пять минут.
Потеря и восстановление связи, по наблюдениям экипажа, происходили точно в те моменты, когда их ожидали согласно информации из центра управления. Надо ли говорить, что такое предвидение – просто еще один результат расчетов по Ньютону. Участники событий прекрасно это понимали. Описывая уже свой собственный полет к Луне, через семь месяцев после того, как дорогу туда проложили Борман (командир), Андерс и Ловелл на «Аполлоне-8», Коллинз вернулся мыслями к тому времени, когда сам он был связным между центром управления и тремя только что упомянутыми астронавтами «Аполлона-8». Текущее же время в рассказе – первый день Коллинза вместе с Армстронгом и Олдрином на «большом» эллипсе на пути к Луне; дел не очень много, а напряжение велико.
Помню, как в прошлом декабре, во время полета «Аполлона-8», мой пятилетний сын задавал один и только один, но весьма конкретный вопрос: а кто у них за рулем? Не его ли это друг мистер Борман? Как-то вечером, когда в центре управления было тихо, я переадресовал его вопрос на борт, и Билл Андерс сразу ответил, что нет, за рулем не Борман, а Исаак Ньютон. Нельзя дать более верного и более четкого описания полета между Землей и Луной. Солнце притягивает нас, Земля притягивает нас, Луна притягивает нас – точно так, как это предсказал Ньютон. Откликаясь на эти центры притяжения, наша траектория отклоняется от своих начальных направления и скорости, полученных после TLI. На данный момент продолжает доминировать притяжение Земли, но к концу завтрашнего дня ее заменит Луна, и наша скорость снова начнет увеличиваться. До того нам необходимо слегка скорректировать наш маршрут, поскольку все это время после TLI мы медленно дрейфовали в сторону. На три короткие секунды включения двигателя служебного модуля Майк Коллинз сменит за рулем сэра Исаака Ньютона. Всего-то на три секунды! Я поражаюсь точности нашего путешествия, которое не перестают сравнивать с путешествием Колумба. Насколько я помню, по мере того как его экипаж выказывал все больше нетерпения из-за того, что земля никак не появлялась, и возрастало давление, чтобы повернуть назад, Колумб вроде бы подправил корабельный журнал так, чтобы из него следовало, будто «Нинья» ушла не так уж далеко, и поэтому вполне естественно, что земля еще не появилась в виду. Попробуйте представить себе, как я подправляю наш полетный план в случае, если бы Луна оказалась дальше, чем на расстоянии трехдневного путешествия. Что бы я сообщил компьютерам в Хьюстоне?
Рис. 2.2. «Восход Земли», видимый с борта «Аполлона-8». Фотография сделана Биллом Андерсом, по настойчивой просьбе которого Джим Ловелл быстро нашел цветную пленку. Ориентация корабля оказалась благоприятной для такого вида на четвертом по счету выходе из-за Луны. Один из запечатленных на фотографиях кратеров на поверхности позднее получил название «Андерсовский восход Земли» (Anders' Earthrise)
События на лунной орбите «Аполлона-8» по-своему замечательны, но не являются здесь предметом нашего интереса (см., впрочем, рис. 2.2). Все это время драматическим вопросом было предстоящее возвращение. Для этого двигатель должен был снова включиться в точности в нужный момент, на нужное время и при нужной ориентации корабля – и снова за Луной, в период отсутствия связи с Землей. Экипаж получил рутинное напоминание о предстоящем включении двигателя, хотя этот маневр не относился к разряду «центр управления решит по обстоятельствам, выполнять или нет», – маневр Trans Earth Injection, переход на траекторию возвращения к Земле, нужно было выполнить. Двигатель должен был проработать под управлением бортового компьютера точно 3 минуты и 23,7 секунды. Полученная прибавка к скорости должна была заставить корабль уйти от Луны (перейти на гиперболическую траекторию, если говорить только о Луне) и вернуться в область доминирующего притяжения Земли. Маневр был несколько более ответственным, чем попадание на скоростном шоссе на нужную полосу, которая на следующей развязке уведет вас на запад, а не на юг. Запасного двигателя не было, как не было и никакого плана Б; никакая «Пинта» или «Санта-Мария» не пришла бы на помощь потерявшей ход «Нинье», и никакие ветра не прибили бы ее к берегу. Включение произошло в момент T + 089:19:16,6, но знали об этом только три человека, лишенные возможности с кем бы то ни было этим поделиться. В центре управления и в домах астронавтов в вынужденном полном бездействии 15 минут ждали возобновления связи и информации о том, как сработал двигатель.
*****Космические парковки XVIII века. Один из двух последних (на момент написания книги и, боюсь, еще на какой-то период) людей на Луне, геолог Харрисон «Джек» Шмитт (первый астронавт NASA, не бывший профессиональным летчиком), одно время агитировал за посадку на обратной стороне Луны. Мы помним о невозможности радиообмена с теми, кто закрыт Луной. Для связи с кораблем пришлось бы запустить ретрансляционный спутник. Куда и как? Можно ли запустить космический аппарат так, чтобы он, не тратя или почти не тратя топлива, все время находился вблизи Луны, но не обращался бы вокруг нее (ведь иначе сам он периодически не будет видеть место посадки)?
Временно забудем про удобство радиосвязи и спросим себя: «Можно ли, не тратя топлива, летать на постоянном расстоянии от Луны, но не обращаясь вокруг нее?» Уже законы Кеплера (и, само собой, законы Ньютона) говорят, что тут есть проблема: чем больше радиус орбиты, тем больше времени занимает оборот вокруг Земли. Если запустить космический аппарат по орбите большего радиуса, чем орбита Луны, то он будет отставать от Луны; если поместить его на более близкую орбиту, то он будет убегать вперед. И в том и в другом случае получатся космические догонялки – расстояние между кораблем и Луной будет меняться с течением времени.
Оказывается тем не менее, что в околоземном пространстве есть пять орбит, по которым космические аппараты могут (или почти могут, как мы сейчас увидим) летать вокруг Земли, оставаясь неподвижными относительно Луны! Они называются точками (не орбитами, а именно точками) Лагранжа. За 185 лет до первого искусственного спутника Земли их описал Жозеф Луи Лагранж (родившийся в Турине и звавшийся от рождения Джузеппе Лодовико Лагранджиа) в своей математической статье о задаче трех тел. Три точки из этих пяти были открыты ранее Эйлером. Эти точки – все возможные ответы на поставленный выше вопрос. Вот подсказка к решению: попробуем сначала поместить космический аппарат на одну линию с Землей и Луной. Различных вариантов расположения Земли, Луны и спутника тогда три: ЗЛС, ЗСЛ и СЗЛ. Вариант ЗЛС означает, что спутник расположен на одной линии с Землей и Луной, но за Луной, если смотреть с Земли (точка L² на рис. 2.3). При этом Луна тянет спутник точно в ту же сторону, что и Земля, и, пока спутник остается точно на линии, соединяющей Землю и Луну, ничего другого Луна для него не делает: она работает как усилитель притяжения к центру масс (который тоже находится на линии, соединяющей Землю и Луну). А по законам Ньютона более сильное притяжение означает, что спутник движется по орбите быстрее, чем если бы действовало только притяжение Земли. Это отличная идея, если только удастся двигаться ровно настолько быстрее, чтобы все время оставаться на заветной линии Земля – Луна: такое расположение будет поддерживать то самое «усиленное» притяжение к центру масс, благодаря которому спутник может лететь так быстро, чтобы все время оставаться за Луной, благодаря чему продолжать испытывать более сильное притяжение к центру масс… Эта «история про курицу и яйцо» выражается уравнениями, решение которых и нашли сначала Эйлер (1760), а потом Лагранж (1772): точка L², где все складывается так удачно, существует! На ней и основано решение проблемы ретрансляционного спутника – с небольшим уточнением, которое будет сделано чуть ниже.

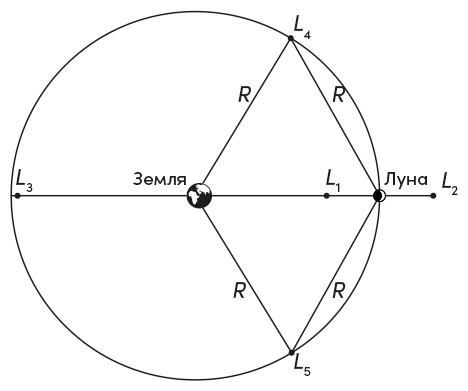

Рис. 2.3. Точки Лагранжа L1 – L5 в системе Земля – Луна
Другой интересный вариант – ЗСЛ, что означает спутник между Землей и Луной. На этот раз Земля и Луна тянут спутник в разные стороны: с точки зрения спутника это означает, что притяжение к центру масс слабее, чем если бы его притягивала одна только Земля. А это, в свою очередь, означает, что он летит по орбите выбранного радиуса медленнее, чем полетел бы в отсутствие Луны. Снова появляется надежда на успех, потому что «медленнее, чем обычно» – это как раз то, что требуется, ведь и спутник находится ближе к центру вращения, чем Луна. Мы снова ищем такую точку, где разность двух сил притяжения позволяет, находясь ближе к Земле, чем Луна, не обгонять Луну, а оставаться на линии Земля – Луна, из-за чего две силы притяжения продолжают вычитаться, из-за чего скорость движения по орбите меньше, чем если бы Луны не было, из-за чего тело все время остается на линии Земля – Луна, из-за чего оно испытывает настолько меньшую силу притяжения к центру, что движется ровно настолько медленнее, чтобы… Эта «самозацикливающаяся» фраза снова описывает уравнение. Математический факт с непосредственным приложением к космонавтике состоит в том, что решение у этого уравнения есть, и оно определяет единственную точку между Землей и Луной – точку L¹ на рис. 2.3. Это – подходящее место для космической базы: прекрасные условия радиосвязи и с Землей, и с Луной плюс определенные удобства путешествия к обоим телам. Это, собственно говоря, перевалочная точка: имея целью Луну, но долетев с Земли сначала на L¹, мы дополнительно потратимся на эту «остановку» очень незначительно. Поэтому отсылать, например, грузы в L¹ и хранить их там до момента, когда они понадобятся на Луне, можно практически без лишних затрат топлива по сравнению с прямой доставкой, но имея при этом преимущество в логистике.
L¹ – перевалочная точка
Наконец, вариант СЗЛ означает, что спутник находится с противоположной стороны от Земли, чем Луна. И Земля, и Луна притягивают его в сторону центра масс системы Земля – Луна, т. е. в сторону центра вращения; притяжение Луны при этом сказывается слабо из-за большого расстояния до нее, но все же немного добавляет к притяжению в сторону центра масс (и главное – не утягивает спутник куда-то в сторону). Опять-таки требуется решить уравнение, говорящее, что совместное притяжение Земли и Луны позволяет обращаться вокруг Земли синхронно с Луной; этим однозначно определяется расстояние от центра масс (а потому и от центра Земли). Это точка L³ на рис. 2.3. Она оказывается совсем немного дальше от центра масс (примерно в 1,017 раза дальше), чем Луна, но немного ближе к центру Земли, чем расстояние от него до Луны.
Разумеется, точки Лагранжа имеются не только в системе Земля – Луна. Неважно, как называются два массивных тела, – математика одна и та же, только относительные расстояния от центра до L¹, L² и L³ несколько различаются в зависимости от соотношения масс двух больших тел. В системе Солнце – Земля практически важны две точки Лагранжа: уже знакомая нам L² (дом для космических телескопов, как мы очень скоро увидим) и L¹ между Солнцем и Землей (рис. 2.4). Из точки L¹ в системе Солнце – Земля открывается ничем не затемняемый постоянный вид на Солнце с одного и того же расстояния, и там работают приборы, которые именно в этом и нуждаются. Среди них – космическая обсерватория по наблюдению Солнца SOHO (Solar and Heliospheric Observatory Satellite). Другой аппарат, ACE (Advanced Composition Explorer), использует особенности этой точки Лагранжа, пожалуй, в еще большей мере: находясь «вверх по течению» от Земли вдоль потока солнечного ветра, он в реальном времени передает данные о магнитном поле и о потоке частиц, летящих от Солнца, что позволяет уточнять прогнозы космической погоды – влияния Солнца на околоземное пространство (магнитосферу и ионосферу). На смену этому ветерану точки L¹ уже запущен аппарат DSCOVR (Deep Space Climate Observatory), по совместительству – автор известных фотографий, показывающих прохождение Луны на фоне Земли.

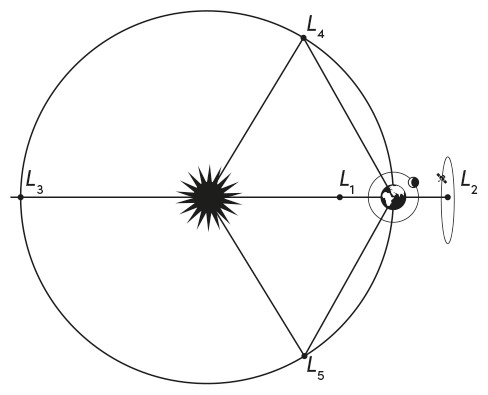

Рис. 2.4. Точки Лагранжа L¹ – L5 в системе Солнце – Земля. Здесь изображено, по существу, то же самое, что на рис. 2.3, но для другой пары небесных тел. Луна на этом рисунке не играет никакой роли
Точка L³ в системе Солнце – Земля (см. рис. 2.4) не нашла себе практических применений (и правда, чего ради стоило бы тащиться в такую даль?), но оказалась богатой темой для фантастических нарративов разного рода; не счесть замышляющих что-то инопланетян или других заговорщиков, желающих там обосноваться. Впрочем, трудно оспорить высказывание, что если какая-то развитая цивилизация [существует и] имеет цель не просто присутствовать в Солнечной системе, но еще и пребывать на фиксированном расстоянии от Земли и если при этом они желают оставаться на своем корабле, не высаживаясь на поверхность, но не хотят тратить много топлива, – то лучшего места, чем лагранжевы точки, не найти. Но на меня производит, пожалуй, большее впечатление не предполагаемый галактический заговор, а тот факт, что к моменту начала космических полетов они (эти зеленые человечки), без сомнения, открыли бы все пять этих точек, уж не знаю, как они там у них называются.
Впрочем, мы еще не знаем, что такое точки L4 и L5, у нас открытые Лагранжем в дополнение к первым трем, известным Эйлеру. Определить их положение, когда ответ уже известен, легче легкого: измеряем расстояние от Солнца до Земли и воображаем равносторонний треугольник, одна из сторон которого как раз и соединяет Солнце и Землю (см. рис. 2.4). У равностороннего треугольника все стороны равны, поэтому расстояния от его третьей вершины до Солнца и до Земли одинаковы. Это важно! В этой вершине притяжение Солнца во столько раз сильнее, чем притяжение Земли, во сколько раз Солнце массивнее. А дальше следует несложное упражнение в геометрии: две такие силы притяжения складываются так, что в итоге тело в точке L4 испытывает суммарную силу, направленную в точности к центру масс системы Солнце – Земля, а по величине эта сила ровно такая, чтобы поддерживать обращение вокруг этого центра масс на заданном расстоянии – на том самом, которое определяется из нашего треугольника. С точкой L5 все то же самое, только если L4 опережает Землю в ее движении вокруг Солнца, то L5 отстает. Обе – на один и тот же угол в 60°.
Точки Лагранжа – это некеплеровы орбиты
Итог про точки Лагранжа: это такие положения в системе двух тел, где совместное притяжение этих тел способно поддерживать синхронное обращение малого третьего тела. Это ответ на заданный выше вопрос, но слово «точка», как мы видим, понимается тут несколько вольно: каждая из точек Лагранжа вообще-то задает орбиту, потому что вся картинка на рис. 2.4 вращается как единое целое; это буквально точка только для наблюдателя, который сам обращается вокруг общего центра масс – скажем, сидя на Земле, если мы говорим о системе Солнце – Земля. И еще я забыл сказать, что вся схема работает хорошо, когда орбиты в системе двух тел близки к круговым. И конечно, помещать на эти орбиты следует тела малой массы; такое условие означает, что притяжение этого третьего тела не должно оказывать обратного воздействия на два больших тела (Солнце и Землю в данном случае). И наконец, пояснения требует слово «поместить»: все тела, помещенные в какую-либо точку Лагранжа, должны быть разогнаны до необходимой скорости для движения по орбите, которую описывает выбранная точка Лагранжа, когда конфигурация, изображенная рис. 2.4, вращается как целое. Этого разгона совместное тяготение двух больших тел совсем никак не обеспечивает – но оно обеспечивает ровно такое притяжение к центру вращения, при котором тела, получившие подходящую скорость, могут оставаться на этой орбите.
*****Гало-орбиты. Идея высадиться на обратной стороне Луне в начале 1970-х реализована не была, Сернан и Шмитт прилунились на «Аполлоне-17» на видимой стороне Луны и три дня ездили там на ровере; но китайский аппарат «Чанъэ-4», который в самом начале 2019 г. доставил луноход «Юйту-2» на обратную сторону Луны (рис. 2.5), вел связь через спутник «Цюэцяо», заблаговременно отправленный к той самой точке L² системы Земля – Луна, в каких-то 64 500 км за Луной. Здесь наконец пора дать обещанное уточнение про ретрансляционный спутник. Каждый раз, когда мы слышим про космический аппарат «в точке Лагранжа», надо представлять себе что-то вроде орбиты вокруг точки Лагранжа.

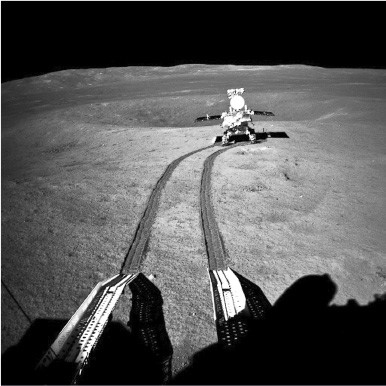

Рис. 2.5. Луноход «Юйту-2» на обратной стороне Луны. И его, и Землю постоянно видит ретрансляционный спутник, находящийся вблизи точки Лагранжа L² системы Земля – Луна
Дело в том, что с точками Лагранжа все-таки есть проблема: L¹, L² и L³ неустойчивы[42]. Карандаш может некоторое время стоять вертикально на вашем столе, но рано или поздно упадет по той или иной причине, например если вы откроете окно или из-за какой-то еще флуктуации. Для космического аппарата, помещенного в точку Лагранжа, причин для подобных флуктуаций – нарушений точного баланса положения, скорости и сил притяжения – хоть отбавляй (притяжение других тел в Солнечной системе оказывает воздействие, орбиты отличаются от круговых, скорость оказывается не идеально точной для пребывания в точке Лагранжа и т. д.). В результате аппарат начинает «сползать» – удаляться от математически определенной точки Лагранжа. Хотя события и будут развиваться намного медленнее, чем при опрокидывании карандаша, неустойчивость означает, что по мере сползания на космический аппарат действуют силы, уводящие его только дальше[43]. Поэтому начавшееся по любой причине сползание не исправится само; если там оказался астероид, то он со временем сдвинется куда-то прочь, а если мы (или инопланетяне) желаем, чтобы там оставалось какое-то устройство, то потребуются включения корректирующего двигателя. Да, некоторое количество топлива тратится, но очень небольшое – именно из-за того, что дело происходит вблизи точки равновесия с достаточно вяло проявляющей себя неустойчивостью. Космический аппарат, который время от времени заботится о своем положении, может поэтому описывать вокруг точки Лагранжа что-то вроде орбиты, но это орбита не в кеплеровском смысле, поскольку в сторону самой точки Лагранжа нет силы притяжения, а скорее контролируемый дрейф – сначала сползание в одну сторону, затем короткое включение двигателя для изменения направления движения, последующее сползание в несколько иную сторону и так далее. Китайский ретрансляционный спутник летал вокруг L² по такой орбите, чтобы Луна не загораживала ему вид на Землю. При взгляде с Земли эта орбита проходит снаружи от лунного диска, нигде не заходя за него, – как «гало» вокруг Луны. Поэтому такие орбиты иногда называют гало-орбитами.
Вариация на тему гало-орбит предполагается и для Лунной орбитальной платформы (Lunar Gateway) – международной космической станции «вблизи» Луны, создание которой планируется при ведущей роли NASA. Станция должна находиться на вытянутой гало-орбите, «чувствительной» к наличию обеих точек Лагранжа L¹ и L², с максимальным приближением к поверхности Луны на 3000 км (что несколько меньше диаметра Луны) и максимальным удалением 70 000 км. Станция будет приближаться к Луне над ее северным полюсом, а уходить далеко – над южным, что на взгляд с Земли можно изображать как под южным: орбита «свисает вниз», почти перпендикулярно плоскости, в которой сама Луна обращается вокруг Земли, и уходя сильно ниже этой плоскости. Это одна из южных орбит в отношении Луны, южный полюс которой тоже «смотрит вниз», и в течение почти всего времени, за исключением коротких периодов прохода над северным полюсом, станция будет находиться в прямой (радио)видимости от предполагаемого места высадки на Луну вблизи ее южного полюса. Для периодических «исправлений» орбиты потребуются включения двигателя, сообщающие станции суммарное изменение скорости всего на 10 м/с за год.
