Всё, что движется. Прогулки по беспокойной Вселенной от космических орбит до квантовых полей

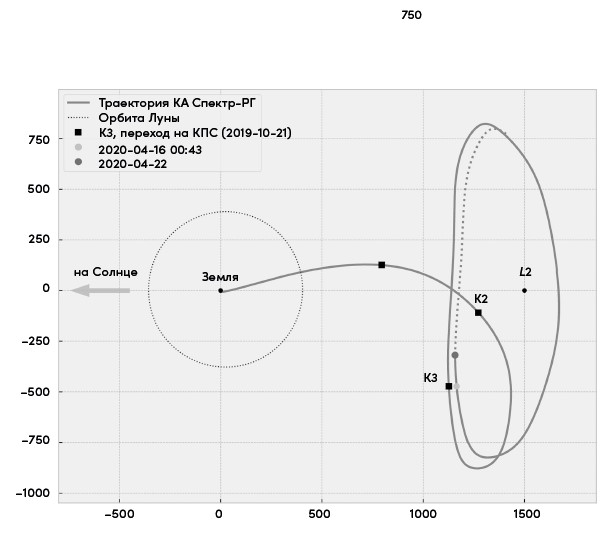

Рис. 2.6. Траектория аппарата «Спектр-РГ», работающего вблизи точки Лагранжа L² системы Солнце – Земля, данные

ИПМ

им. М. В. Келдыша

РАН[44]

Если говорить про систему Солнце – Земля, то окрестности точки L² оказываются идеальной «движущейся парковкой» – площадкой для астрономических наблюдений. Эта точка Лагранжа расположена на расстоянии 1,5 млн км от Земли – что в сто раз меньше расстояния от Земли до Солнца, но все же в четыре раза дальше, чем находится от нас Луна. Именно из L² системы Солнце – Земля изучали реликтовое излучение (космический микроволновой фон) аппараты WMAP и «Планк»[45]. Относительно недавно там же поселился и «Спектр-РГ» – российско-германская астрофизическая обсерватория; аппарат, запущенный в июле 2019 г., за 100 дней добрался до окрестностей L², а к середине апреля 2020 г. выполнил один оборот по орбите, которая проходит на расстоянии до 400 000 км от L², перпендикулярно линии Солнце – Земля (рис. 2.6). Контроль за дрейфом в сторону от точки Лагранжа требует краткосрочных включений двигателя каждые 40–70 дней. В результате космический аппарат будет делать что-то вроде полного оборота в течение примерно полугода, поднимаясь над плоскостью земной орбиты и опускаясь под нее; траектория образует не очень аккуратный «моток» вокруг L², мало похожий на строгий и совершенный эллипс[46].

Туда же, в окрестность точки L² системы Солнце – Земля, в январе 2022 г. добрался преемник знаменитого космического телескопа «Хаббл» – JWST[47]. Его задачи – наблюдать самые далекие от нас объекты во Вселенной (интересные нам в первую очередь из-за эффекта «машины времени», который мы обсуждаем на прогулке 5), следить за формированием звезд и планет, а также получать прямые изображения планет (и отдельно – взрывающихся звезд). Телескоп требуется держать очень холодным, и совокупность предъявляемых требований и определила положение для его устойчивого размещения внутри «круговорота» Солнечной системы. Для него выбрана гало-орбита, проходящая на расстоянии от 250 000 до 832 000 км от точки L². Чтобы его солнечные батареи постоянно освещались, аппарат не должен попадать в тень, отбрасываемую Землей. При этом, однако, давление солнечного света на щит, защищающий телескоп от нагревания Солнцем, становится фактором воздействия, уводящим аппарат в сторону. Телескоп будет подправлять свое положение каждые три недели. Суммарное годовое изменение скорости, которое необходимо обеспечить, включая двигатель, составит от 2 до 4 м/с. Это чепуховые поправки по сравнению со скоростью движения самой L² вокруг Солнца, которая близка к скорости Земли в 30 000 м/с, и их малость определяется именно близостью аппарата к точке Лагранжа. То же самое верно, конечно, и в отношении аппаратов, наблюдающих за Солнцем и солнечным ветром «из точки» L¹: ценой очень скромных затрат топлива они описывают вокруг этой точки Лагранжа несколько нерегулярные орбиты с характерными радиусами в несколько сотен тысяч километров.

*****

Греки и троянцы. Лагранж умер за 144 года до запуска первого искусственного спутника Земли, и не исключено, что он рассматривал пять специальных точек в системе двух тел как (всего лишь) математическое упражнение. Но нам, забравшимся на плечи гигантов, теперь видно, что интересная математика, возникающая при описании какой-либо реальной физической системы, – это почти гарантия обнаружения физического эффекта, в котором математическая достопримечательность тем или иным способом себя проявляет. И действительно, спустя более столетия после рассуждений Лагранжа астрономы начали открывать троянцев!

Если для замышляющих что-то зеленых человечков точки Лагранжа – это хорошие места для парковки, то для космических обломков и мусора точки L4 и L5 оказываются тихими закутками, где они оседают. В этих точках Лагранжа собираются астероиды, потому что там иная картина с устойчивостью, чем в трех других точках Лагранжа. С первого взгляда, правда, ситуация даже хуже, потому что баланс сил притяжения таков, что при выходе из точки Лагранжа в любом направлении возникает сила, которая побуждает уходить дальше. Но это только если смотреть на то, как работают силы притяжения. Кроме притяжения, в дело вступает движение. Сама точка Лагранжа движется по окружности, а в этом случае есть вот какая новость: при движении относительно вращающейся системы тело испытывает действие дополнительной силы[48]. Это не совсем обычная сила, потому что у нее нет физического источника, она ощущается только во вращающейся системе и связана с довольно простым обстоятельством: если вы уже стоите на вращающейся карусели-платформе, то, значит, вы приобрели ту же скорость, что и пол у вас под ногами. Но разные участки пола движутся с разными скоростями! Те, которые близко к центру, движутся медленно, а те, что у края, – быстро или очень быстро. Когда вы начнете двигаться – скажем, захотите перейти от края карусели к центру, – вы обнаружите, что, делая каждый следующий шаг, вы ставите ногу на участок пола, движущийся медленнее, чем тот, где вы только что находились. В вашем восприятии это будет выражаться в некоторой силе, действующей на вас со стороны пола и направленной поперек вашего движения. То же самое происходит в «гравитационной карусели» в окрестности (для определенности) точки L4: по мере удаления от L4 уходящее тело набирает скорость относительно этой точки Лагранжа. Но, поскольку все происходит во вращающейся системе, движущееся тело испытывает дополнительное воздействие по мере набора скорости. Результат оказывается приятным сюрпризом: баланс всех факторов в окрестности L4 таков, что при развитии сползания тело не уходит прочь, а, набрав некоторую скорость, отправляется по орбите вокруг точки L4. Все то же самое происходит и в окрестности L5. Точки L4 и L5 оказываются устойчивыми, если, как показывает математика, более массивное из двух больших тел тяжелее другого в

раза или больше. Это условие выполнено для пары Земля – Луна и с большим запасом выполнено для всех пар Солнце – планета.

Рис. 2.7. Земля и Юпитер, если бы они могли оказаться рядом

Раз оказавшись вблизи L4 или L5 в системе Солнце – планета, астероиды имеют тенденцию там и оставаться. Сильнее всего этот эффект проявляется, разумеется, в самой гравитационно сильной паре тел в Солнечной системе. Это Солнце и Юпитер (который в 317 раз массивнее Земли; рис. 2.7). В точках Лагранжа L4 и L5 системы Солнце – Юпитер собралось, по оценкам, около 1 млн астероидов, превышающих 1 км в диаметре (возможно, примерно столько же, сколько их в поясе астероидов между Марсом и Юпитером). Они названы именами участников Троянской войны и даже разбиты по лагерям:

L4. Это лагерь греков. Застрявшие там астероиды носят, в частности, имена (начиная с тех, которые должны звучать хоть сколько-нибудь знакомо, если никуда не подглядывать): Ахилл, Нестор, Агамемнон, Одиссей, Аякс, Менелай, Филоктет, Неоптолем; а еще – Идоменей, Протесилай, Талфибий, Менесфей, Подалирий и многие другие. Но там же и Гектор – астероид, названный именем жителя Трои еще до того, как пробила себе дорогу идея номенклатурного разделения этих небесных тел на два враждующих лагеря, между которыми лежит треть орбиты Юпитера (больше полутора миллиардов километров).

L5. Здесь совсем другая картина – это лагерь защитников Трои. Среди прочих тут обитают Приам, Эней, Главк, Сарпедон, Лаокоон, Парис, если снова начинать со знакомо звучащих имен, а кроме того, Алкафой, Пандар, Пулидам, Ифидам, Сергест, Астеропей и еще многие. Единство защитников Илиона тоже нарушено, еще до появления коня: к ним присоединился Патрокл.

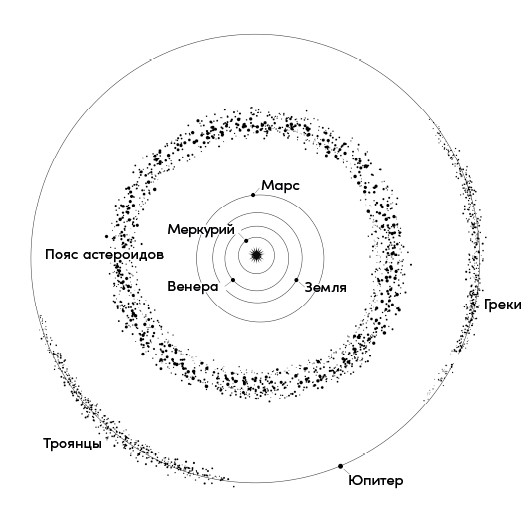

Рис. 2.8. Греки и троянцы по две стороны от Юпитера. Их разделяет расстояние, равное примерно десяти расстояниям от Земли до Солнца. Ближе к Солнцу, внутри орбиты Юпитера находится главный пояс астероидов

Гектор и Патрокл. Пребывание Гектора и Патрокла в «чужих» станах в парадоксальном смысле логично: именно Гектор убил Патрокла («Нет великого Патрокла! Жив презрительный Терсит!»), и только поэтому Ахилл вернулся на поле боя – где и сразил Гектора[49].

Разумеется, ни греки, ни троянцы не сосредоточены все в одной точке, а занимают некоторый участок вдоль траектории Юпитера. Происходит все это довольно далеко от Земли (рис. 2.8), поэтому открыты они были совсем не сразу. Слово «троянцы» используют также в отношении астероидов, скапливающихся вблизи точек L4 и L5 других пар Солнце – планета; поскольку Солнце – это всегда Солнце, говорят просто о троянцах, например, Нептуна или Сатурна. Слово относится и к опережающим, и к отстающим; одного эпизода Троянской войны на Солнечную систему достаточно.

*****

Полет из пращи. Путешествия к астероидам и планетам – это относительно далекие путешествия, оказывающиеся долгими при доступных нам скоростях. Разогнаться быстрее нелегко: топлива хватает только на что-то вроде TLI – единовременный разгон при старте с околоземной орбиты; хорошо, если потом остается еще немного на маневры. Дефицит топлива определяется трудностью его доставки к месту использования. Реактивная тяга основана на том, что, выбрасывая что-то «назад», реактивный аппарат движется «вперед»; здесь важна скорость, с которой некоторый «агент» выбрасывается назад (в подавляющем большинстве реально существующих реактивных двигателей это горячий газ). Реактивный аппарат несет с собой источник энергии для этого «выбрасывания» – в современных ракетах это горючее (например, керосин или метан) и окислитель. Их соединение обеспечивает горение, при котором и выделяется энергия. И вот здесь скрыт ключевой момент: необходимость с самого старта нести с собой все топливо (горючее и окислитель), в том числе и тот запас, который понадобится на более поздних этапах полета. Не только «полезную нагрузку», но и это топливо необходимо разогнать на более ранних этапах движения, а для этого разгона требуется дополнительное топливо, которое, в свою очередь, необходимо разогнать, для чего нужно еще сколько-то топлива, и так далее. Это удручающее положение дел математически выражается формулой Циолковского – соотношением, которое на основе законов движения Ньютона говорит, какой должна быть стартовая масса ракеты, чтобы разогнать желаемую «полезную» массу до заданной скорости, выбрасывая продукты горения с заданной скоростью относительно ракеты. Удручающим здесь является характер этой зависимости: увеличение конечной скорости достигается колоссальным увеличением массы ракеты – т. е. количества топлива – при старте.

Формула Циолковского не очень оптимистична

Но пока наши топливные возможности существенно ограничены, в дальнем путешествии можно заметно увеличить скорость, отобрав совсем ничтожную часть количества движения у встреченной по дороге планеты. Для этого действия иногда употребляют звучное название «гравитационная праща» (есть и более технический термин: «гравитационный маневр»). Это остроумный способ извлечения пользы – разгона или, когда это нужно, торможения – из совместной игры гравитации и движения[50]. Первым космическим аппаратом, исполнившим гравитационную пращу, была «Луна-3», полетевшая в космос в 1959 г. как «Автоматическая межпланетная станция». Она не только впервые выполнила этот маневр, но и впервые сфотографировала обратную сторону Луны, что вызвало колоссальный интерес и было огромным достижением, несмотря на никудышное по современным стандартам качество успешно присланных 17 (из 29 сделанных) фотографий. Пытаясь представить себе ощущение чуда от первого за всю историю человечества взгляда на то, чего увидеть «нельзя», я думаю, что качество фотографий было не самым главным в общественном восприятии этого события. (Первыми же людьми, посмотревшими на обратную сторону Луны своими глазами, был экипаж «Аполлона-8».) Луна направила станцию обратно к Земле, а из-за движения самой Луны при встрече изменилась плоскость орбиты станции: она повернулась примерно вокруг линии Земля – Луна, проведенной в момент облета Луны (рис. 2.9). «Луна-3» ушла от Луны таким образом, чтобы при возвращении к Земле пролететь над Северным полушарием и передать фотографии на станции связи на территории СССР (что оказалось непросто из-за слабости сигнала). Она вообще не имела маршевого двигателя, и весь этот полет требовалось рассчитать заранее (расчетами по Ньютону занималась команда под руководством Келдыша).

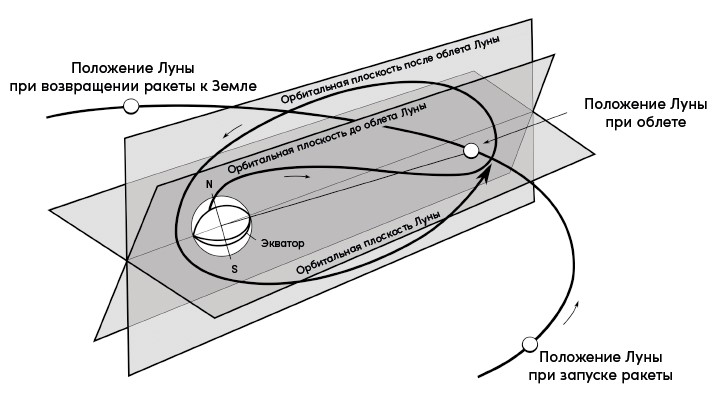

Рис. 2.9. «Луна-3», Земля и Луна. Гравитационный маневр

С тех пор гравитационный маневр применяли множество раз. «Вояджер-1», запущенный в 1977 г. (на 16 дней позже «Вояджера-2»), получил прибавку к скорости, позволяющую ему сейчас, когда вы это читаете, покидать пределы Солнечной системы с рекордной скоростью – около 61 000 км/ч, приобретенной в основном у Юпитера и Сатурна (рис. 2.10). В пересчете на космические масштабы это около 3,6 а.е./год. Без помощи планет «Вояджеры» не пролетели бы и полпути до своих положений на настоящий момент. 25 августа 2012 г. «Вояджер-1» стал первым искусственным аппаратом, вышедшим в межзвездное пространство, если проводить границу там, где попутный солнечный ветер наконец оказывается слабее встречного галактического ветра. Потребуются тем не менее еще сотни лет, чтобы он достиг расстояний, на которые уходят от Солнца наиболее далекие из идентифицированных тел Солнечной системы, такие как 2013 SY99, Лелеакухонуа (первоначально известная как Гоблин) и 2014 FE72.

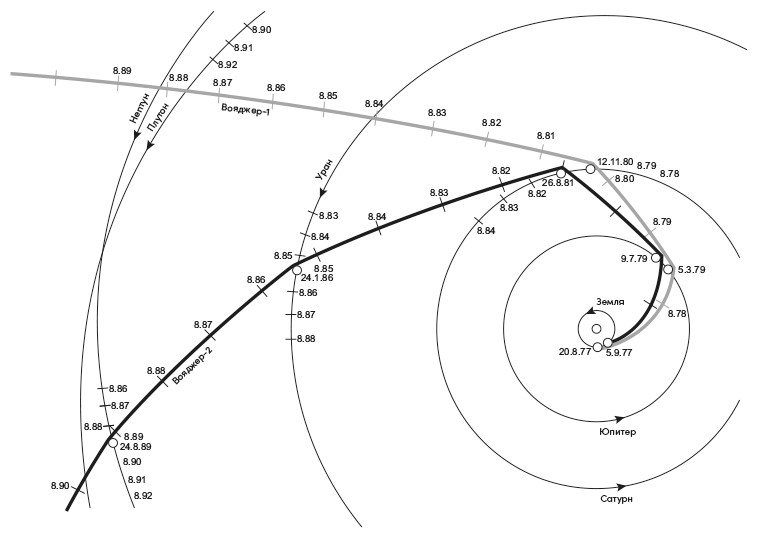

Рис. 2.10. Большие планеты изменяют траектории «Вояджеров», ускоряя их при этом. Засечками показаны точки траектории, в которых «Вояджеры» и планеты находились в определенные даты каждый год

Главное действующее лицо в истории про гравитационную пращу – гипербола (см. главу «прогулка 1»). Представим себе, что космический аппарат – скажем, запущенный с Земли – подлетает к Юпитеру достаточно быстро, со скоростью, которая не позволит Юпитеру оставить этот аппарат в зоне своего притяжения. Если временно забыть про притяжение Солнца, а кроме того, смотреть на происходящее, сидя на Юпитере, то картина хорошо известна: космический корабль приходит издалека по ветви гиперболы, отклоняется и уходит прочь. Приходящая и уходящая ветви гиперболы симметричны, и даже скорость движения при прощании с Юпитером такая же по величине, как скорость при сближении с Юпитером на том же расстоянии от него. Но это если смотреть с Юпитера! А если смотреть с Солнца, то движется не только сам аппарат, но и Юпитер, и скорость их сближения – это результат несложного математического действия со скоростями каждого. В начале всего эпизода мы пересчитываем скорость аппарата относительно Солнца в скорость сближения с Юпитером. В конце эпизода мы выполняем обратное действие: скорость удаления от Юпитера пересчитываем в скорость аппарата относительно Солнца. Казалось бы, это два взаимно противоположных действия: сколько сначала добавили, столько потом и вычли? Нет! Суть дела в том, что корабль повернул вокруг планеты: его скорость изменила направление. Поэтому скорость Юпитера, учитываемая на входе, и она же, учитываемая на выходе, не сокращают друг друга. Направлениями можно распорядиться так, что относительно Солнца корабль ускорится в результате пролета мимо Юпитера. В этом и состоит идея гравитационной пращи. Чуда в том, что корабль ускорился, «просто» пройдя мимо планеты, нет: дополнительная энергия движения относительно Солнца получена из энергии движения Юпитера; а сам он такого комариного укуса вообще не заметит (в расчетах с любой точностью можно считать, что скорость Юпитера не изменяется). Совсем наглядно происходящее видно из рис. 2.11, где, впрочем, ради этой наглядности пришлось кое-чем пожертвовать. Там предполагается, что космический корабль поворачивает вокруг планеты на 180°, чего не случается при движении по гиперболе: ее ветви расходятся все-таки под некоторым углом и никогда не бывают параллельными. Об изображенном на рисунке можно думать как о случае, к которому можно приблизиться, выбирая все более экстремальные гиперболы. Зато там все совсем просто со скоростями. Скорость корабля относительно Солнца v, а скорость планеты ему навстречу U, а тогда скорость сближения (скорость относительно Юпитера) равна v + U; после поворота на 180° она осталась численно равной v + U, но направлена в противоположную сторону – и это по-прежнему скорость относительно Юпитера. Однако теперь, после разворота корабля, Юпитер «несет» его по своей орбите, где сам имеет скорость U. Относительно Солнца скорость корабля получается равной v + U + U = v + 2U. Как видим, корабль приобрел две скорости Юпитера – как будто Юпитер был упругой стенкой, от которой корабль отразился, как теннисный мяч от приближающегося поезда. На реальных траекториях выигрыш меньше, да и к направлению вылетания из «пращи» надо относиться внимательно, если не все равно, куда потом лететь, но идея работает.

Гравитационная праща – обмен энергией движения с планетой

Аппарат «Кассини»[51], имевший целью работу на орбите Сатурна, был слишком тяжел, чтобы любая из имевшихся ракет-носителей могла отправить его сразу к цели. Стартовав в октябре 1997 г., «Кассини» сначала направился к Венере. Там в апреле 1998-го он получил прибавку в целых 7 км/с к скорости. В декабре того же года привезенное с собой топливо частично пошло на полуторачасовое включение двигателя для торможения на 450 м/с, что позволило аппарату в июне 1999-го второй раз пройти вблизи Венеры, которая направила его к Земле! Уже в августе 1999 г. родная планета встретила своего ускорившегося сына, подарив ему еще 5,5 км/с. С ними «Кассини» и отправился во внешнюю часть Солнечной системы, где сначала прошел мимо Юпитера, который еще немного «подтолкнул» его к цели, а 1 июля 2004 г. наконец вышел на орбиту Сатурна. (Дальнейшие приключения в ходе этой сверхуспешной миссии включали в себя посадку аппарата «Гюйгенс» на Титане, рискованные прохождения между кольцами и эпическое погружение вглубь планеты-гиганта 15 сентября 2017 г.)

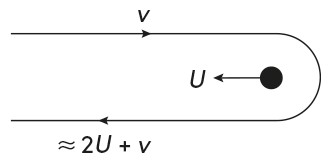

Рис. 2.11. Предельный (нереальный, но наглядный) случай гравитационной пращи. Нереальность состоит в предположении, что космический корабль разворачивается вокруг планеты на 180°, тогда как гиперболические траектории позволяют развернуться только на угол, меньший 180°. В изображенном предельном случае космический корабль приобретает две скорости планеты, как если бы он упруго отразился от движущейся стенки

Распоряжаясь направлениями при исполнении гравитационной пращи, можно и уменьшить скорость аппарата относительно Солнца. Это тоже бывает нужно, например, чтобы запустить космический аппарат к Меркурию или «прямо на Солнце». Сделать это с Земли крайне непросто из-за скорости, с которой планета движется по орбите вокруг Солнца; эту скорость надо каким-то образом погасить, и один из способов – «праща наоборот» (в этом случае более сдержанно говорят о «гравитационном маневре») у Венеры. Правда, одного захода может не хватить, а это сильно удлиняет путешествие. Аппарат «Солар орбитер», запущенный к Солнцу Европейским космическим агентством 10 февраля 2020 г., будет двигаться к расчетной орбите вокруг Солнца около трех с половиной лет, совершая один за другим гравитационные маневры у Венеры и Земли (а затем Венера поработает еще и для того, чтобы наклонить плоскость его орбиты с целью лучшего обзора полюсов Солнца). И кроме того, гравитационный маневр около Земли выполняется в фильме «Марсианин».

*****

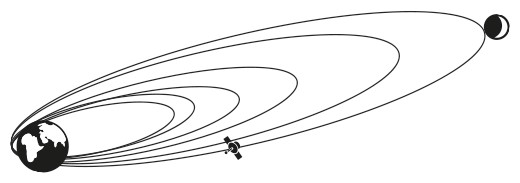

Рис. 2.12. Долгая дорога аппарата «Чандраян-1» к Луне: удлиняющиеся эллипсы

Где прибавить ходу. В последнее время к Луне часто летают «более долгой дорогой», экономя при этом самый дорогой ресурс – топливо (или, что то же самое, достигая большей скорости при заданном расходе топлива). Сочетание законов движения и гравитации предоставляет такую возможность при условии, что вы добираетесь до Луны постепенно, по траектории, представляющей собой букет из нескольких все более вытянутых эллипсов. Вместо одного TLI – включения двигателя на достаточное время, чтобы забросить корабль на траекторию полета к Луне, – корабль сначала, после недолгого включения двигателя, переходит на эллипс, вытянутый еще не сильно, и делает по нему полный оборот. В точке наибольшего приближения к Земле двигатель ненадолго включается снова, и корабль переходит на более вытянутый эллипс, снова делает полный оборот и снова включает двигатель вблизи Земли и так далее. Так, например, летала китайская миссия в 2007 г., индийская в 2008-м и израильская в 2019-м – все беспилотные. Экономия топлива по сравнению с «классическим» TLI требует времени на вычерчивание всех промежуточных эллипсов, что делает такой маршрут непригодным для пилотируемых полетов, поскольку экипажу в течение всего этого времени требуются кислород, вода, пища и тепло, а главное – многовитковая траектория многократно пересекает радиационные пояса Земли. В конце октября – начале ноября 2008 г. индийский аппарат «Чандраян-1» примерно за две недели перешел с орбиты с максимальным удалением от Земли 22 860 км на орбиту с максимальным удалением 380 000 км, включая для этого двигатель несколько раз, когда возвращался в точку наибольшего сближения с Землей (рис. 2.12). По итогам первого включения на 18 минут аппарат перешел на эллипс с максимальным удалением, которое оказалось на 15 040 км больше, чем у его орбиты до включения двигателя; при следующем сближении с Землей двигатель включили на 16 минут, что добавило к максимальному удалению на новом витке заметно больше – 36 815 км; но затем 9,5 минуты работы двигателя принесли целых 89 885 км, после чего всего 3 минуты подняли орбиту еще на 102 400 км, и, наконец, 2,5 минуты включения – еще на 113 000 км. Если «эффективность одной минуты включения» грубо измерять в терминах прибавки к максимальному удалению от Земли на витке «нового» эллипса, то эта эффективность растет с каждой следующей попыткой: от 15 040/18 = 836 до 113 000/2,5 = 45 200 км удаления на минуту работы двигателя. Цифры эти надо воспринимать лишь ориентировочно, потому что притяжение Земли слабеет с расстоянием и подняться с 207 000 до 307 000 км проще, чем с 7000 до 107 000; кроме того, при каждом следующем запуске двигателя ракета оказывается легче, а потому сильнее разгоняется при той же тяге. Но, как бы то ни было, тенденция ясна. Называется это явление эффектом Оберта, а сам маневр, состоящий в том, чтобы нырнуть к планете и включить двигатель в момент наибольшего сближения, – маневром Оберта. Выглядит все это с первого взгляда чуть подозрительно, потому что один и тот же двигатель, работающий одно и то же время, дает, конечно, одну и ту же прибавку
