ГЛАВА 1. ОСНОВЫ ОБЪЕКТНО-ОРИЕНТИРОВАННОГО МОДЕЛИРОВАНИЯ
Краткая история UML. Унифицированный язык моделирования UML появился в результате объединения нескольких подходов к моделированию в середине 1990-х годов. В отличие от предыдущих попыток, в создании языка участвовали авторы этих подходов, а вследствие стандартизации через организацию OMG, участвовали также заинтересованные компании и исследовательские коллективы из разных отраслей.
Поэтому разные части UML отражают потребности в моделировании в разных отраслях и объединение их в одном языке и на основе одной базовой системы понятий позволяет говорить как раз об унифицированном языке моделирования.
В данной книге унифицированный язык моделирования выбран как основной для выражения проектировочных решений. При решении задач стоит ориентироваться на версию UML 2.4.1, которая была стандартизирована международной организацией по стандартизации ISO как ISO/IEC 19505—1:2012 и ISO/IEC 19505—2:2012.
Уровни использования UML. Выделяют несколько уровней владения и использования UML и моделей в целом при проектировании программных систем. На уровне эскиза модели используются для пояснения решений, неформального общения, документирования и не обладают полнотой, строгостью и могут быть несогласованными. На уровне спецификации модель используется как чертеж или план реализации, в соответствии с которым разрабатывается программная система.
Модели и диаграммы на этом уровне должны следовать нотации языка и быть согласованными (well-formed). Согласованность модели означает соответствие правилам использования языка UML2, определенным в его спецификации (метамодели) [4]. Например, если на диаграмме показан элемент модели, то в модели также должны быть определены все элементы, используемые показанным.
На исполняемом уровне модель представляет собой достаточное описание системы для ее воплощения автоматическими средствами. В этом случае исходный код системы может не сохраняться вовсе и быть промежуточным этапом получения работающей программной системы из исходных моделей.
В данном сборнике задач следует ориентироваться на использование UML на уровне спецификации. В то же время часть задач предполагает владение языком на исполняемом уровне.
Решение задач. Прежде чем приступить к решению задач стоит ознакомиться с рекомендуемой литературой для ознакомления с методами проектирования и нотацией. В помощь читателю в начале каждого раздела приводится краткая справка по используемым в задачах раздела понятиям и демонстрируется нотация языка.
Все задачи построены по единому принципу. В условии дается заготовка модели. Это может быть диаграмма или текстовое описание. В текстовом описании названия элементов модели приведены курсивом для облегчения их восприятия. Далее приводится несколько заданий или вопросов к условию. В качестве решения задания нужно указать по шагам ход рассуждения от условия или предыдущего задания к достижению условий, указанных в задании. Для ответа на вопрос следует привести рассуждение в обоснование полученного ответа и сам ответ. Задания и вопросы к задачам следует выполнять по порядку. Решение следующего задания может зависеть от решения предыдущего. Ответом на задание будет фрагмент диаграммы или нескольких диаграмм с представлением изменений, требуемых в данном задании.
При решении следует руководствоваться условием задачи, знаниями методов решения, нотацией и значением понятий языка моделирования. Часть задач составлена на основе реальных проектов разработки программного обеспечения, другую часть составляю учебные задачи. Такие задачи могут вызывать ассоциации с похожими ситуациями или реальными объектами. В этом случае следует придерживаться условия задачи. Если не указано иное, решение задач не предполагает каких-либо специальных знаний в специализированных областях. При необходимости дается сноска, где можно получить дополнительную информацию.
Задачи и задания повышенной сложности отмечены звездочкой (*), для некоторых задач приведено решение, в этом случае указана страница, на которой оно расположено (см. решение в §11). Перед тем, как приступить к решению задач рекомендуется ознакомиться с примерами решения и понять порядок ведения рассуждения и степень его детальности.
При составлении задач уделялось особое внимание тому, чтобы решение было единственным. При необходимости в заданиях к задачам даются указания по предполагаемому способу решения. Впрочем, вполне возможно, что читатель сможет предложить более удачные или лаконичные решения по некоторым задачам. Возможность существования лучшего решения следует учитывать и не требовать однозначного совпадения решения с ответами, приводимыми авторами сборника.
§1. КЛАССЫ И ОБЪЕКТЫ
ОСНОВНЫЕ ПОНЯТИЯ
Пространство имен (namespace) – это именованный элемент модели, который может содержать другие именованные элементы. Принадлежность пространству имен показывается отношением включения в пространство имен (membership). Полностью квалифицированное имя (fully-qualified name) элемента в модели состоит из последовательности имен всех вложенных пространств имен, в которые включен элемент.
Классификатор (classifier) – это пространство имен в модели, указывает на общие некоторому множеству объектов черты. Черты классификатора могут быть поведенческими, структурными или соединительными.
Класс (class) – это классификатор, который описывает некоторую концепцию моделируемой области. Черты класса могут быть различных видов, наиболее часто для описания функциональности класса используются операции (operation), а для описания хранимых данных или связей с другими классами – свойства (property). Если типом свойства является примитивный тип или тип данных, свойства показывают как атрибуты, класса иначе как часть ассоциации.
Операция (operation) – черта поведения интерфейса, класса или типа данных. Операция задается именем, набором параметров, типом возвращаемого значения и его кратностью. Каждый параметр операции может иметь имя, тип, кратность. В программировании операции будет соответствовать сигнатура метода.
Обратите внимание, что определение операции в классе не влечет определение ее реализации в этом классе. Понятие метода в UML2 обозначает реализацию операции алгоритмом, который не описывается средствами UML или не уточняется в модели. В последнем случае, такую реализацию операции называют нечетким поведением (opaqueBehavior).
Интерфейсом (interface) называют особый вид классификатора, который определяет способ взаимодействия с экземпляром класса, реализующего интерфейс. Интерфейс обычно включает операции, но может включать и свойства. В последнем случае наличие указанных свойств является обязательным для реализующего интерфейс класса.
Экземпляр класса (instance) – это элемент модели с описанием, возможно неполным, объекта, которому в системе приписаны черты данного класса. Для того чтобы указать значения свойствам класса в экземпляре используют слоты.
Связью (link) называется экземпляр ассоциации, соединяющий экземпляры классов. В языке программирования однонаправленной связи соответствует типизированный указатель или ссылка.
Ассоциация (association) – это типизированное отношение между классами, которое указывает на логическую связь между ними. Ассоциация имеет два или более полюсов, по одному у каждого связанного класса. Название полюса обычно указывает на роль, которую класс играет в ассоциации.
Обобщение (generalization) является направленным отношением от более специализированного классификатора к более общему. Специализированный, или дочерний, классификатор наследует черты более общего, или родительского, классификатора. Отношение обобщения уточняется отдельно для каждого вида классификатора, в том числе для классов и интерфейсов.
Украшениями (adornments) называются свойства полюса ассоциации, уточняющие роль участвующего в ассоциации класса. С помощью украшений указываются направление навигации, вид композиции и другие свойства полюса.
Типом данных (data type) называется классификатор, экземпляры которого не обладают индивидуальностью и, при совпадении значений свойств, взаимозаменяемы. Простыми (primitive), или примитивным типами данных, являются предопределенные типы: целое Integer, строка String, логический тип Boolean, числа с плавающей запятой Real и неограниченные натуральные числа UnlimitedNatural, которые используются для моделирования неопределенного количества элементов, например, экземпляров класса, участвующих в ассоциации.
Ограничением (constraint) называется логическое выражение об ограничиваемых элементах модели, вычисляемое в контексте какого-либо элемента. Если выражение ложно, то модель считается противоречивой (ill-formed).

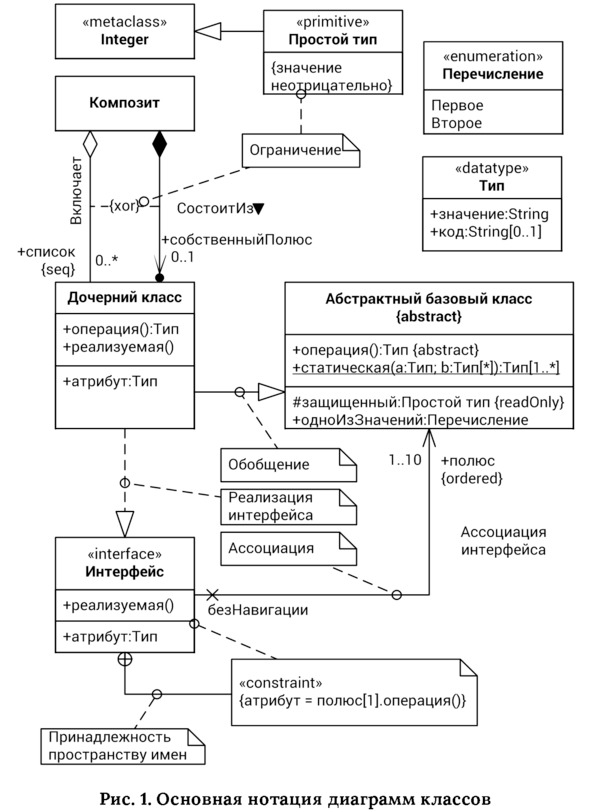

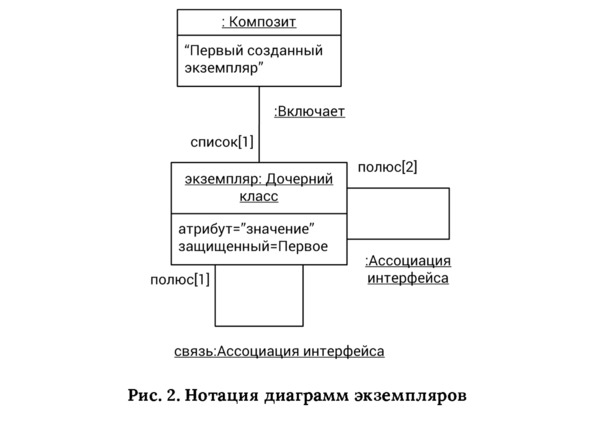

Примеры нотации указанных выше элементов модели приведены на рис. 1 и рис. 2.
ЗАДАЧИ
1.1. Абстрактный класс Account имеет два дочерних класса: счет физического лица PersonalAccount и юридического CompanyAccount. При решении задачи используйте диаграммы классов.
а. Добавьте класс Person с общедоступным атрибутом FullName строкового типа и свяжите его с классом PersonalAccount ассоциацией Owns с полюсом owner у Person и навигируемым полюсом account у PersonalAccount.
б. Аналогично для счета юридического лица добавьте владельца Company, свяжите анонимной ассоциацией с CompanyAccount и укажите подходящие названия полюсов.
в. Добавьте класс адреса Address с атрибутами строкового типа street, city и целочисленным положительным building. Укажите с помощью новых анонимных ассоциаций, что Person может иметь адрес регистрации registeredAt, фактический адрес actual, в то время как компания связана с одним юридическим адресом legalAddress и может иметь почтовый адрес postAddress.
1.2. Интерфейс Stack определяет операции помещения в стек push с параметром obj типа Element, операцию получения элемента из стека pop с возвращаемым значением типа Element. При решении задачи используйте диаграммы классов.
а. Добавьте в интерфейс Stack операции очистки стека reset, которая не имеет параметров, статическую операцию создания нового стека createNew с возвращаемым значением типа Stack.
б. Покажите, что интерфейс Stack зависит от типа данных Element.
в. Добавьте класс ListStack, который реализует интерфейс Stack. Покажите реализуемые классом операции интерфейса.
г. Добавьте в класс ListStack частное структурное свойство arr типа Element с кратностью больше нуля, значения которого упорядочены и могут повторяться.
д. Добавьте частный целочисленный атрибут increment только для чтения и защищенную операцию изменения размера resize с целочисленным параметром newSize.
е. Покажите на диаграмме экземпляров экземпляр stack класса ListStack, свойство arr которого содержит элемент first типа Element первым и second того же типа вторым. Укажите, что атрибут increment экземпляра stack равен 10.
1.3. В пространстве имен Time расположены перечисления Month, DayOfWeek, а также классы Date и Period. При решении задачи используйте диаграммы классов.
а. Укажите, что перечисление Month может принимать значения: Jan, Feb, Mar, Apr, May, Jun, Jul, Aug, Sep, Oct, Nov, Dec.
б. Укажите, что перечисление DayOfWeek может принимать значения: Mon, Tue, Wed, Thu, Fri, Sat, Sun.
в. Добавьте классу Date частные атрибуты year, month, dayOfMonth типа Integer, а также общедоступные операции:
– получения года getYear типа Integer; – получения месяца getMonth типа Month; – получения дня getDayOfMonth типа Integer; – получения дня недели getDayOfWeek типа DayOfWeek.
г. Добавьте классу Date общедоступную статическую операцию now () типа Date.
д. Добавьте классу Period общедоступную статическую операцию between. У операции два аргумента: from и to. Оба аргумента имеют тип Date. Операция возвращает значение типа Period
е. Добавьте классу Date операцию plus c аргументом delta типа Period. Результат операции – значение типа Date.
1.4. Класс MyWindow уточняет абстрактный базовый класс Window. MyWindow состоит (композиция) из кнопки класса Button и надписи класса Label. Отобразите на диаграмме классов.
а. Класс Label имеет частный атрибут text типа String и общедоступную операцию setText c параметром text типа String.
б. Композиция между MyWindow и Button называется HoldsButton. Полюс со стороны кнопки имеет имя okButton, защищенную видимость, кратность 1. Композиция между MyWindow и Label называется HoldsLabel. Украшения полюса со стороны Label: название textLabel, частная видимость, кратность 1.
в. Для реакции на события кнопки реализован паттерн Слушатель (Listener) следующим образом. Класс Button предоставляет операцию setClickListener с единственным параметром l типа IClickListener. Интерфейс IClickListener содержит единственную операцию onClick без параметров.
г. Класс MyWindow реализует интерфейс IClickListener для реакции на нажатие кнопки. Отобразите на диаграмме, что между классом Button и MyWindow есть ассоциация с именем NotifyListener с направлением от кнопки к окну. Укажите, что полюс со стороны окна называется listener, имеет тип IClickListener, множественную кратность и частную видимость.
д. И Label и Button имеют строковый атрибут text, который можно менять с помощью метода setText. Вынесите общий атрибут и метод в абстрактный базовый класс TextWidget.
е. Отобразите на диаграмме объектов, как в процессе выполнения объекты связаны между собой: объект window класса MyWindow связан с кнопкой button класса Button и с надписью label класса Label.
1.5. (см. решение в §11) Интерфейс доступа к коллекции элементов Collection обобщает интерфейс работы со списками List. Абстрактный класс BaseCollection реализует интерфейс Collection, абстрактный класс BaseList является потомком BaseCollection и реализует интерфейс List, оставляя операции по хранению данных дочерним классам.
