Архитектурные модели. Очерки истории и мастерства

Современные представления о том, что такое архитектурная модель и какие артефакты это понятие включает, формировались постепенно, в течение нескольких столетий. В своей основе они восходят к эпохе Возрождения. Но с тех пор их границы стали неизмеримо шире, ведь за время формирования они пополнялись новым художественным опытом, а ближе к нашим дням – и знаниями из области исторических исследований и археологии.

Первоначально под моделью понимали объемный образец архитектурного замысла, изготовленный из какого-либо поделочного материала, или, как иногда выражались, материализованную идею постройки. Мастера итальянского Возрождения не только постоянно использовали такие образцы в своей проектной практике, но и начали обсуждать их назначение, пользу и методы работы с ними. Альберти в «Десяти книгах о зодчестве» делился мыслями о том, как они помогают усовершенствовать проект, вдумчиво исследовать все его компоненты и, если нужно, то что-то исправить или полностью переделать. Антонио ди Пьетро Аверлино, по прозванию Филарете, в «Трактате об архитектуре» описывал ситуацию, когда архитектор готовит модель своего проектного предложения и представляет ее заказчику. И Вазари во Введении к «Жизнеописаниям…» в двух словах обмолвился о применении моделей, заметив, что они идут в дело у исполнителей работ на стройке – каменотёсов и каменных дел мастеров.

Подобно тому, другие ренессансные и постренессансные авторы рассматривали архитектурные модели не иначе как в связи с жизненным циклом проекта. Речь могла идти о работе над ним или о том, в каком виде он должен быть представлен на экспертизу и утверждение, или об условиях его успешного осуществления в натуре. Серлио, Палладио, Филибер Делорм, Пьетро Катанео, Винченцо Скамоцци – все они, несмотря на различия во взглядах, видели в модели принадлежность проекта. Формулируя бытующие представления, Филиппо Бальдинуччи в своем словаре художественных терминов определял модель как «такой предмет, который скульптор или архитектор делает для образца… того, что он намерен создать»[1].

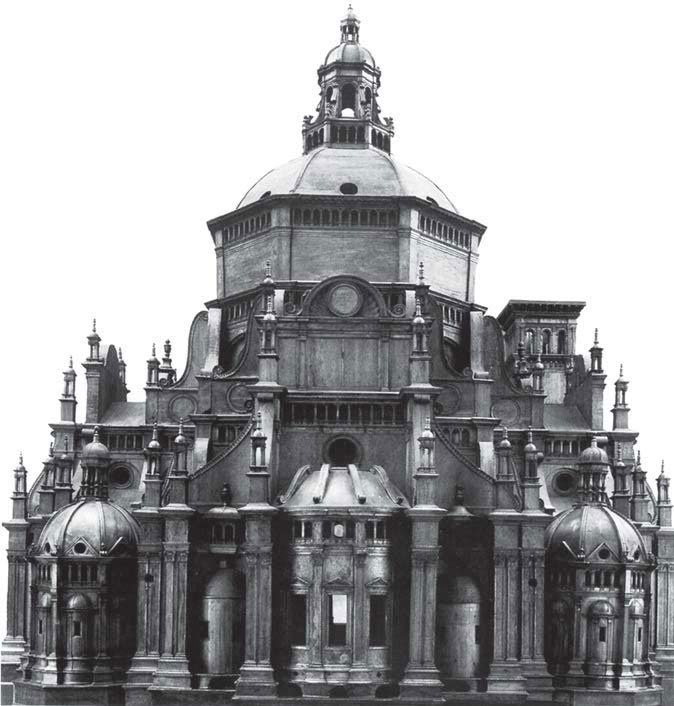

Кристофоро Рокки и Джованни Пьетро Фугацца. Модель Собора в Павии. Фрагмент. 1490-е – 1500-е гг.

Между тем существовали архитектурные модели и другого рода. Однако они не воспринимались как таковые в силу того, что передавали не архитектурный замысел, а то, что уже существует в действительности. Это здания и целые городские ландшафты, воспроизведенные с большей или меньшей степенью достоверности в объемной миниатюре. Как раз в эпоху Возрождения изготовление моделей реальных городов стало распространенным явлением, отвечавшим административным, военным, религиозным и иным потребностям своего времени. Некоторые из них сохранились. Например, два экземпляра начала и середины XVI в., представляющие город Реджо-Эмилия (один деревянный неизвестного мастера, другой из папье-маше работы П. Клементи) или серия немного более поздних экземпляров, в которых мастер-краснодеревец Якоб Зандтнер с большой точностью передал топографию пяти баварских городов. Ближе к концу того же века Виченца, чей облик уже определили здания Палладио, также была запечатлена в модели, изготовленной из дерева и серебра для вклада в храм в знак избавления города от чумы.

Для того чтобы признать эти артефакты моделями, было недостаточно того, что они передают вид города в трех измерениях. Сошлемся на Вазари. Автор, посвятивший немало строк проектным моделям мастеров Возрождения и даже высказавший свое мнение об их применении, тем не менее писал о «рельефном плане» Флоренции, сделанном Бенвенуто делла Вольпайя и Николо Триболо. Он с нескрываемым восхищением рассказывал, как эти мастера, испытывая большие трудности, но проявив изрядную ловкость и технические навыки, произвели точные замеры и как затем из пробкового дуба были вырезаны все элементы городской застройки, а сверх того – все здания и рельеф местности в округе. Он нашел еще несколько слов, чтобы назвать предмет своего восхищения, заметить: «вещь эта была поистине редкостной и чудесной»[2].

Сложно сказать, как произошло, что в представлениях об архитектурных моделях все же нашлось место этим артефактам, не претендующим на то, чтобы быть произведением архитектора. Но, возможно, одной из причин этого было признание их педагогической ценности и появление первых школ, где преподавали строительные и архитектурные дисциплины. Там они входили в состав учебных материалов и там практиковались задания на выполнение моделей зданий, признанных образцовыми. Во всяком случае, в XVIII в. речь шла об их образовательной функции. О них как о способе развить воображение писал Дж. Ф. Кристиани, чьи рассуждения относились прежде всего к занятиям фортификацией, но распространялись и на гражданскую архитектуру. В своей диссертации о «пользе и удовольствии» работы с моделями Кристиани рассматривал их наравне с проектными как средство обучения в зодчестве: одни, писал он, позволяют «вскрыть недостатки, которые могли таиться в проектах», с помощью других «можно наглядно выявить все прекрасное и достойное, что присутствует в зданиях, построенных и завершенных по всем правилам»[3].

В немалой степени этому признанию «вторичных» моделей могли способствовать и собрания европейских владетельных особ, в которых скапливались модели разных видов – как проектные, отражавшие строительные мероприятия владельцев, так и представлявшие для них какой-либо интерес. В XVIII в. собрания моделей становились популярны, коллекционеры проявляли интерес к моделям античных руин, возникали совершенно уникальные явления, как музей Джона Соуна, где огромная коллекция собственных проектных моделей архитектора дополнялась коллекцией моделей античных памятников. В этом культурном климате и должно было зародиться понимание равной ценности одних и других моделей.

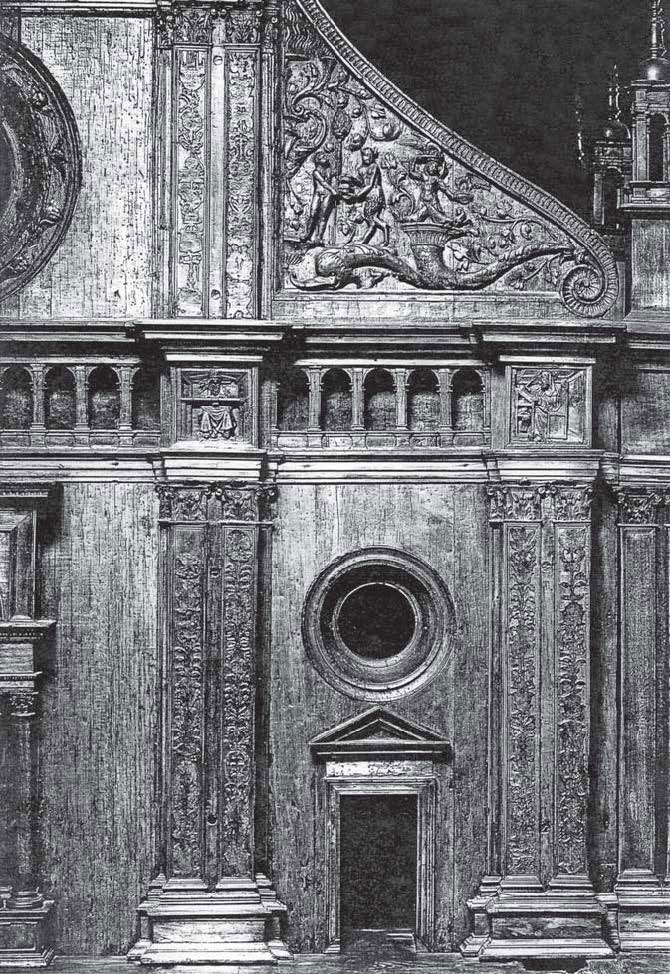

Кристофоро Рокки и Джованни Пьетро Фугацца. Модель собора в Павии. Фрагмент

Но в XIX в. к этому пониманию добавился научный интерес. Модели стали рассматривать как объект исторического изучения, появились первые археологические находки в странах Древнего мира. В своей книге «История новой архитектуры: Ренессанс в Италии», вышедшей в 1867 г., Якоб Буркхардт посвятил моделям отдельную главу, в которой показал и масштаб этого явления, и то, что оно было органично присуще ренессансной архитектуре. Его книга ввела тему моделей в академические исследования, и было уже делом времени, чтобы стали появляться новые серьезные публикации на эту тему. В 1891 г. Ю. фон Шлоссер опубликовал свой труд по искусству раннего Средневековья, где были представлены редкие свидетельства существования проектных моделей в этот исторический период. Ему удалось обнаружить письменные источники, по сей день остающиеся основными. Обнаружил он и некоторые иконографические материалы, вокруг которых разгорелась дискуссия о так называемых ктиторских моделях (Stiftermodell), растянувшаяся на долгие годы[4].

Публикация Шлоссера вызвала волну интереса к моделям Средневековья, поиски памятников и архивных документов шли полным ходом, но иногда приводили к поспешным выводам и ошибкам. Так произошло со знаменитой моделью готической церкви Сен-Маклу в Руане, по недоразумению признанной подлинником средневекового мастера. Между тем в 1902 г. известный антиковед О. Бенндорф опубликовал статью об архитектурных моделях античного мира, где также представил внушительный корпус греческих и римских источников, не многим пополнившийся впоследствии. Позднее историк архитектурной профессии М. Бриггс в своей публикации «Архитектурные модели» (1929 г.) представил исторический очерк проектных моделей, начиная с Древнего мира. В фокусе его внимания снова была эпоха Возрождения, но он возводил к ней расцвет английского модельного дела в конце XVII–XVIII в., что еще расширило горизонты знаний в этой области. Исследования продолжались в различных направлениях. Но уже на этом этапе стал ощущаться недостаток общих критериев для определения рода и вида моделей, вызванное ростом количества новых материалов. Ведь очевидно, что все эти артефакты значительно различаются между собой не только по принадлежности к разным культурам и эпохам, но и по своей природе. И теперь было важно определить эти различия, поскольку в научных дискуссиях приходилось обсуждать разные виды моделей с разной историей и непохожей эстетикой.

Разновидности моделей

Потребность упорядочить множившиеся от публикации к публикации материалы, свести их к определенным смысловым категориям возникла достаточно рано. Уже Бенндорф стремился на основе письменных источников и немногих тогда археологических находок классифицировать античные модели, в основном – по функциональному признаку, выделяя среди них строительные, вотивные, те, что предназначались для триумфальных торжеств, и т. п. Бриггс на материалах нового времени совершил то же самое, но по принципу «до» и «после» окончания строительства. Для него главный интерес представляли проектные образцы в силу того, что они раскрывают «потомкам методы работы» архитекторов прошлого. И вместе с тем он оговаривал, что не будет уделять внимание моделям, воспроизводящим построенные здания и потому не представляющим интереса «как свидетельство о процессе проектирования»[5], но не удержался и сделал отступление для моделей иерусалимского Храма Гроба Господня, созданных в XVII – начале XVIII в. в декоративной манере для паломников в Святую Землю.

Вопрос о классификации возник и в связи с трудом Шлоссера, когда ряд ученых выступил с обсуждением опубликованных им античных иконографических источников, стремясь уточнить, о каком виде архитектурных моделей может идти речь. Так что и объем накопившихся знаний, и дискуссионность некоторых вопросов создавали предпосылки для уточнения предмета научных занятий, более подробной характеристики как исторического, так и актуального материала, начавшего, после затишья XIX в., поступать со стороны как архитектурного авангарда, так и со стороны неоклассиков, мастеров ар-деко и других направлений. Первая подробная классификация моделей была осуществлена крупным специалистом в области архитектуры Ренессанса Л. Хейденрейхом и опубликована в издании немецкого энциклопедического словаря истории искусства. Впоследствии она только уточнялась и дополнялась новыми данными. Автор статьи «Архитектурная модель» выделил три основных вида архитектурных моделей: проектные (Entwurfsmodelle), возведённых построек (Modelle nach gebauten Architekturen), идеальные и сделанные по воображению (фантазийные; Idealmodelle, Phantasiemodelle). Он рассматривал каждый из видов в исторической последовательности на примерах из сменявших друг друга художественных эпох[6].

Раздел, посвященный проектным моделям, открывали материалы античного мира. Свод всех возможных античных источников содержала ещё статья Бенндорфа, а здесь они были распределены по видам моделей и прокомментированы. Прослеживая дальше историю этого вида, автор был вынужден ограничиться тем минимумом информации, которая относится к эпохе Средневековья и которая была обнаружена в письменных источниках в основном Шлоссером. В связи с этим он высказал предположение, что в период раннего Средневековья были возможны рецидивы античной практики, тогда как позднее память о ней была утрачена. Средневековые мастера делали объемные образцы отдельных архитектурных деталей в натуральную величину, но модели, демонстрирующие форму и конструкцию всего здания, не отвечали «мышлению и практике строительных гильдий высокого Средневековья»[7].

Ссылаясь на труды Д. Фрея и Э. Панофского, автор отмечал, что проектные модели появляются вновь тогда, когда возникает потребность в наглядном показе общей архитектурной концепции, то есть в эпоху Возрождения. Они стали конгениальным средством для мастеров барокко, поскольку в своей «пластической реальности» позволяли более непосредственно, чем чертеж, передать «динамическую функцию» архитектурных форм и «напряжение конструкции»[8]. На этом временном отрезке Хейденрейх завершил историю проектных моделей, дополнив её лишь длинным списком работ итальянских, немецких и других европейских мастеров XIV–XVIII вв.

Пожалуй, категория проектных моделей может быть описана более детально, учитывая индивидуальные методы работы мастеров и общие предпочтения в определенные художественные периоды. Одно из таких дополнений включил в свой собственный пространный реестр Дж. Уилтон-Эли, автор статьи «Архитектурная модель» в оксфордском Словаре искусства и ряда публикаций, посвящённых истории английских моделей[9]. Он указал на метод работы таких мастеров, как Микеланджело, который на начальной стадии проекта, стремясь запечатлеть первые проблески идеи, лепил из глины небольшие обобщенные модели. Тем же методом пользовался Дж. Л. Бернини, собственноручно придававший форму предварительным образцам из воска или из глины. Уилтон-Эли назвал модели этой категории эскизными, отметив, что они сродни наброскам, которые делают скульпторы, живописцы и графики.

Если в статье из немецкого лексикона история проектных моделей завершалась на рубеже XVIII–XIX вв., то Уилтон-Эли не только продолжает ее, но и стремится довести до наших дней. Он вводит дополнительные категории, которые иллюстрирует примерами из новой и современной архитектуры. В их числе модели в натуральную величину (макеты), которые представляют фрагмент здания (редко – все здание) во временных материалах для испытания на месте.

Концептуальные модели характерны для формотворческих экспериментов авангарда, например, для Л. Мохой-Надя, который в Баухаузе ставил свои свето-кинетические опыты с помощью пространственных конструкций. Ситуационные – показывают здание в природном окружении или в городском контексте; определяют контуры участка и композиционные связи отдельных зданий в проектируемом комплексе. Они – на вооружении у современных градостроителей. Экспериментальные – дают возможность эмпирическим путем проверить расчеты конструкций. В XX в. их заменили более совершенные методы технического контроля, но еще Антонио Гауди сооружал такие модели из подвесных тросов, грузов и балансиров для исследования статики сложных пространственных структур.

Самой многочисленной Уилтон-Эли считает категорию презентационных или демонстрационных моделей, которые всегда делали и делают для представления заказчику или членам конкурсного жюри, а также в качестве руководства для строителей. Они составляют большую часть сохранившихся образцов и обычно отличаются особенно тщательной отделкой (они могут открываться, чтобы было видно устройство интерьера; могут разбираться на части).

Вслед за Хейденрейхом английский автор рассматривает модели возведенных построек отдельно от проектных, но дает им свое название – модели-постфактум. Так же, как и его предшественник, он делит их на несколько групп. Оба автора указывают на контрольные модели, которые до изобретения фотографии часто делали по завершении строительства в архитектурных мастерских и которые служили основой для дальнейших ремонтов, перестроек или расширения здания. Оба – выделяют группу учебных моделей.

По их поводу Хейденрейх, который в изложении материалов придерживался исторического принципа, замечал, что с XVIII в. они стали неотъемлемой частью педагогического процесса в архитектурных школах и мастерских архитекторов и что с этого времени начали складываться систематические коллекции учебных моделей. В эпоху романтизма выполнялись также учебные задания на модели-реконструкции исторических зданий.

К следующей группе немецкий автор отнес памятные модели, а Уилтон-Эли назвал их документальными моделями или архитектурными факсимиле, пояснив, что в них воспроизводят руины каких-либо старых или древних зданий на память потомкам или о путешествии. Сверх того, он отдельно обозначил группу моделей-реконструкций, которые представляют собой попытку воссоздать оригинальный вид руинированных или утраченных построек и которые часто находят место в музейных экспозициях.

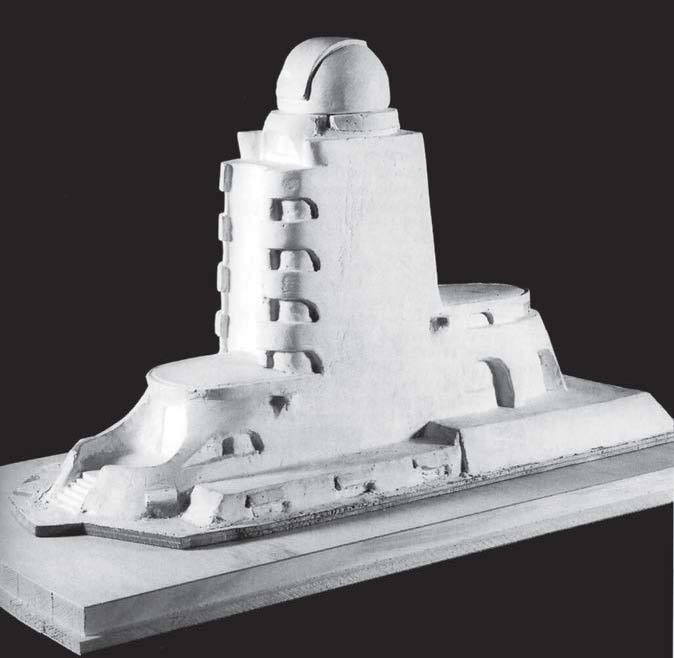

Э. Мендельсон. Модель Башни Эйнштейна в Потсдаме. 1917–1921 гг.

В числе других моделей возведенных построек у Хейденрейха фигурировали вотивные. Их историю немецкий автор начинал античной эпохой и доводил до Средневековья, усматривая нечто близкое им по смыслу в так называемых ктиторских моделях (Stiftermodelle). «Вотивные и ктиторские модели подобны „символическим формам“ архитектуры»[10], – считал он, и на этом основании сближал те и другие. Однако в отличие от него Уилтон-Эли посчитал, что эти «символические формы» отличаются неопределенным смыслом, и выделил их в особую категорию моделей. В своей статье он упоминает находки в древнеегипетских и этрусских гробницах и «портреты» церковных зданий в руках святых или ктиторов, чьи изображения характерны для религиозного искусства, хотя и оговаривает, что эти вещи представляют собой самую неопределенную часть архитектурных моделей. Раньше у Хейденрейха они были названы «символическими формами архитектуры», а здесь автор объединил их под заглавием «символические модели».

Обратим внимание на то, какие именно модели Хейденрейх поместил под третьей и последней рубрикой своей классификации. Под рубрикой идеальных или фантазийных моделей у него значились «драгоценные формы» средневекового церковного искусства, такие, как сделанные по архитектурным мотивам табернакли, кивории, реликварии, или такие, как элементы резного декора с изображением некой совершенной архитектуры.

Отметим еще такую деталь: ни в классификации Хейденрейха, ни в классификации Уилтон-Эли не нашлось места макетам. Только в статье первого приведены разноязычные синонимы слова «модель». В этом ряду тождественных или близких по значению слов и словосочетаний есть принадлежащие древним языкам (например, латинское – exemplar) и устаревшие, из словаря прошлых веков (французское – patron élevé), но есть и бытующие в современной лексике, как французское слово maquette, которое вписано в одну строку с остальными синонимами.

В самом деле, если рассуждать последовательно, то макеты должны быть просто включены в состав интересующих нас артефактов. Они представляют собой редуцированный вариант моделей, поскольку передают архитектурные формы в общих чертах, схематично, иногда сделаны наскоро или на непродолжительный срок. В наших очерках не будет случая специально уделить им внимание. Но если бы такая необходимость возникла, разговор о них не был бы отступлением от тематики очерков. Тем более, что нередки ситуации, когда в публикациях специалистов известные памятники фигурируют в качестве то собственно моделей, то макетов. Скажем, в полемике французского исследователя с американским по вопросу об авторстве и дате создания уже упомянутой модели готической церкви Сен-Маклу в Руане эта руанская достопримечательность превратилась из «подлинной модели» в «мнимый макет» готического мастера. Немецкий исследователь Ф. Бишофф называет ее макетом в публикации на французском языке и моделью – на немецком. К. М. Муратова в своей книге «Мастера французской готики» пишет о «модели руанской церкви Сен-Маклу».

Другой пример: немецкий исследователь Т. Г. Шаттнер поместил во французском журнале статью о древнегреческих макетах домов, в которой изложил результаты своего исследования древнегреческих моделей домов, опубликованного ранее в немецком научном издании. А в томе Всеобщей истории архитектуры, посвященном архитектуре Древней Греции и изданном в своё время Академией архитектуры СССР, есть раздел «Модели из Аргоса и Перахоры», в котором рассмотрены те же археологические находки, что и у немецкого автора, которые во французском журнале были названы макетами. Так что это вопрос специфики французской терминологии, а не существа дела[11].

С большинством из указанных выше видов и групп архитектурных моделей нам предстоит в той или иной степени познакомиться в следующих очерках. Но прежде попытаемся проследить происхождение архитектурного термина «модель», также отчасти в связи с разновидностями моделей.

Происхождение термина

Свое имя модели получили в Италии в эпоху Возрождения, когда звучное итальянское слово modello, восходящее к латинскому – modulus (мера, измерение), стало отождествляться с проектными образцами. Со временем это имя распространилось в других странах, приняв соответствующие языковые формы, а затем оно перешло и на все остальные виды моделей.

Не было, конечно же, случайностью то, что роль первоисточника сыграла ренессансная Италия. Там возникали новые приемы создания произведений живописи, скульптуры, архитектуры, складывалась новая художественная терминология. Модели приобретали небывалое значение в работе архитектора, происходило осознание их как важного орудия мастерства и их специфики, что и вело к появлению термина, свидетельствовавшему об отношении к ним как к важному орудию мастерства и об осознании их специфики. Однако это был непростой и длительный процесс, попытка проследить который будет представлять существенный интерес для нашей темы.

Так, при обращении к ранним письменным источникам можно не узнать архитектурные модели во встречающихся там словах disegno и disegnamento. Позднее – например, у Дж. Вазари – эти однокоренные слова будут означать не что иное, как рисунок и рисование. А в то время под ними могли подразумеваться и рисунок, и трехмерный образец того, что предполагается сделать по возведению или украшению здания. Потребность выразить различие между одним и другим возникала далеко не всегда; бывало достаточно указать лишь на то, что речь идет о наглядно представленном замысле, проекте.

Понятнее, когда в ранних источниках встречаются описательные выражения, благодаря которым рисунок и модель обретают конкретные отличительные признаки. Собственно говоря, признак всего один – для тех, кто ведет записи, различие между моделью и чертежом (если вообще отмечается это различие) заключено в основном в материале, который использован для создания того или другого. Но уже это позволяет сориентироваться в ситуации. Если в документах строительства Санта-Мария-дель-Фьоре во Флоренции говориться о «проекте из древесины» («del disegnamento de legname»), то можно не сомневаться в том, что в данном случае речь идет о модели. Бывает, что на то же указывает специализация мастеров, руками которых выполнено то или иное «изображение». Когда эти мастера названы столярами, резчиками по дереву, легко догадаться о характере произведенной ими работы. Вчитываясь в строки резолюции, принятой строительным комитетом Санта-Мария-дель-Фьоре 19 ноября 1367 г., можно найти указание сразу на оба рода проектных образцов. «А что касается всякого другого designamento, – гласит эта резолюция, – будь оно как из кирпичей, так из древесины и на бумаге, то его надлежит уничтожить» («che ogni altro disegnamento, si di mattoni chome di legname e di charta, si deba disfare»)[12].

Как явствует из приведенной записи, под действие сурового приговора попадали проектные образцы, отклоненные в ходе отбора, а среди них были и исполненные линиями на бумаге, и модели. Последние же включали изделия столярной работы и какие-то сооружения, выложенные из кирпичей – о том, что такие бывали, известно хотя бы из эпизода с подготовкой к возведению купола Санта-Мария-дель-Фьоре, когда Брунеллески убедил членов строительного комитета, показав им свой вариант конструкции на кирпичном образце размером с небольшую часовню.

За моделями еще долго не было закреплено их собственное, им принадлежащее имя. Такими же описательными выражениями, как в деловых записях XIV в., пользовались даже авторы архитектурных трактатов кватроченто. Альберти в том числе. Его знаменитый трактат «Десять книг о зодчестве» написан на латыни, на языке тогдашней учености, далеком от обиходного языка соотечественников автора. Но и в этом иноязычном трактате появляется фраза, похожая на те, с которыми мы имели возможность только что познакомиться. В ней Альберти употребляет сочетание латинских слов, под которыми он подразумевает модели, но которые сами по себе могут не убедить читателя в этом – настолько их трудно соотнести с чем-то определенным.

В самом деле, словосочетание «modulis exemplariisque» способно навести лишь на мысль о каких-то рабочих средствах архитектора. Но каких, что представляющих собой – это оставалось бы в области догадок, если бы Альберти не уточнил, что их делают «из досок или чего-либо еще» («modulis, exemplariisque factis asserula, seu quavis re»). Снова материал оказывает помощь в опознании проектных моделей, снова в отсутствие термина его заменяет описание, как выглядят подобные образцы. В русском переводе, где сняты все вопросы понимания оригинала, мы уже безо всяких затруднений читаем о том, что Альберти одобряет «древний обычай зодчих» подолгу обдумывать сооружение «не только на чертеже и рисунке, но и в моделях и образцах, сделанных из досок или чего-либо еще». Дальше по тексту, после того, как была внесена ясность в предмет обсуждения, становится понятно, почему с такими «модульными образцами» можно совершать операции, как с собранной из частей и разбирающейся на части вещью: что-то приставлять, отнимать, заменять и начисто переделывать («добавлять, убавлять, менять и вовсе переиначивать»)[13].
