Тюнинг автомобиля своими руками

Обычно, когда говорят об автомобильном тюнинге, подразумевают тюнинг кузова и салона. Может быть, потому, что доработка двигателя не столь бросается в глаза. Тем не менее, от работы двигателя часто зависит гораздо больше, нежели от того, насколько красиво сделан кузов или салон автомобиля. Для множества автолюбителей улучшение машины начинается (а порой и заканчивается) с работы над двигателем, ведь желание иметь более мощный автомобиль зачастую сильнее желания иметь автомобиль привлекательный внешне. Поэтому, вопреки расхожему мнению, скажем, что тюнинг автомобиля – это прежде всего тюнинг двигателя. С него и начнем.

Следует заметить, что реконструкцию двигателя может произвести далеко не каждый автолюбитель. Если для переделки кузова можно обойтись стандартным набором инструментов, то настоящий тюнинг двигателя зачастую можно провести только в заводских условиях и на дорогом оборудовании. Но не будем пугать владельцев авто. Те методы, о которых пойдет речь в данной главе, в принципе, доступны, и в рамках возможностей той или иной службы автосервиса можно провести работы по улучшению качества функционирования двигателя. Но сразу оговоримся: тюнинг двигателя потребует тонкой и кропотливой работы. Но результат все же этого стоит.

Динамические качества транспортного средства во многом зависят от технических характеристик двигателя, установленного на автомобиле. Как их оценить в полной мере?

Наиболее объективную оценку динамических качеств автомобильного двигателя можно получить при анализе его внешней скоростной характеристики. Внешняя скоростная характеристика – это зависимость показателей работы двигателя (мощности, крутящего момента, коэффициента наполнения цилиндров, удельного эффективного расхода топлива и др.) от частоты вращения коленчатого вала (KB) при неизменном положении органа управления, обеспечивающем максимальную подачу топлива в цилиндры.

Также важным параметром автомобильного двигателя, позволяющим оценить устойчивость его режима при работе по внешней скоростной характеристике, является коэффициент приспособляемости (k). Это значение определяется отношением максимального крутящего момента к номинальному крутящему моменту, развиваемому двигателем на номинальной мощности при номинальной частоте вращения КВ. Чем более крутой подъем преодолевает автомобиль, тем более заметно проявляется значимость этого параметра. Чем больше значение k, тем большее сопротивление движению может преодолеть автомобиль без переключения коробки передач на пониженную передачу.

Важен также и диапазон изменения частоты вращения KB, в котором двигатель устойчиво работает. Чем больше этот диапазон, тем лучшими динамическими качествами обладает автомобиль, тем легче управление двигателем. Скоростной диапазон устойчивой работы двигателя оценивается скоростным коэффициентом (kc), представляющим собой отношение частоты вращения KB при максимальном крутящем моменте к номинальной частоте вращения. Отсюда следует, что чем больше диапазон устойчивой работы двигателя, тем меньше значение kc. Другими словами, при выборе автомобиля предпочтение следует отдать тому, у двигателя которого меньшее значение kc.

При выборе авто следует знать еще один важный показатель, который достаточно часто применяется для оценки динамических качеств легковых автомобилей, – это приемистость. Это понятие включает в себя время разгона автомобиля с места до скорости 100 км/ч. Этот показатель во многом определяется значениями k и kc, но, кроме того, он зависит от соотношения номинальной мощности двигателя и массы автомобиля. Чем меньше масса автомобиля, приходящаяся на единицу номинальной мощности двигателя, тем меньше времени требуется автомобилю для достижения указанной скорости. Очевидно, что приемистость автомобиля с дизельным двигателем той же мощности, что и у бензинового, будет несколько хуже, так как удельная масса такого автомобиля больше. Некоторые тюнингованные спортивные автомобили имеют приемистость, которая оценивается временем менее 5 секунд.

Четверть века назад бензиновые автомобильные двигатели имели k = 1,25-1,35, тогда как для дизельных двигателей были характерны значения k = 1,05-1,15, при этом меньшие значения коэффициента приспособляемости имелись у двигателей с наддувом. Скоростной коэффициент для бензиновых двигателей составлял kc = 0,45-0,55, а для дизельных двигателей – соответственно kc = 0,55-0,70, достигая при высоком наддуве значения 0,8.

Чтобы улучшить указанные параметры автомобильных двигателей, используют несколько основных приемов. Это, во-первых, подбор наиболее эффективных фаз газораспределения. Во-вторых, использование волновых и инерционных явлений во впускном и выпускном тракте для улучшения очистки и наполнения цилиндров при работе двигателя в зоне максимального крутящего момента. В-третьих, это прием регулирования давления наддува воздуха или топливовоздушной смеси на впуске для двигателей с наддувом. И, наконец, прием увеличения цикловой подачи топлива с улучшением наполнения цилиндра при работе дизельного двигателя по скоростной характеристике в зоне максимального крутящего момента.

Следует отметить, что каждый из этих приемов в той или иной степени усложняет конструкцию двигателя, ухудшает его массо-габаритные показатели и увеличивает стоимость. Однако многие автофирмы не шли бы на подобные опыты с двигателями, если бы они не имели спрос и не оправдывали себя.

Известны расчетные значения к и кс, полученные для автомобилей нескольких ведущих фирм Германии, а также автомобилей ВАЗ и ГАЗ (табл. 1).

Специалисты утверждают, что для большинства современных бензиновых двигателей легковых автомобилей зарубежного производства к = 1,028-1,333, тогда как для дизельных двигателей характерны значения kc = 1,100-1,344.

В. Н. Степанов в своем пособии «Тюнинг автомобильных двигателей» сообщает о тенденции уменьшения нижнего предела диапазона k для бензиновых двигателей. Такой подход автор объясняет тем, что зарубежные легковые автомобили предназначены преимущественно для движения с высокой скоростью, и их двигатели имеют быстроходную регулировку. Применение в этих автомобилях автоматической коробки передач делает для водителя проблему своевременного переключения передач при возрастающем сопротивлении движению не столь актуальной. В то же время для дизельных двигателей произошло увеличение как нижнего, так и верхнего предела диапазона kc до значений, характерных для бензиновых двигателей и даже превосходящих последние (табл. 2). Это стало возможным благодаря коррекции топливоподачи, совершенствованию смесеобразования и применению регулируемого турбонаддува.

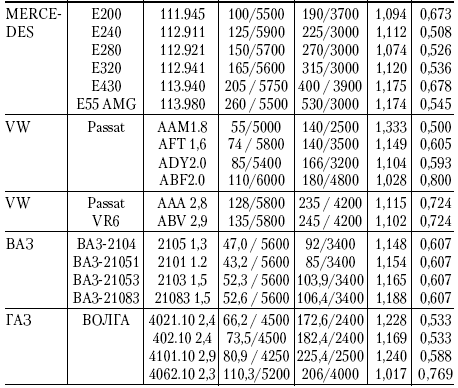

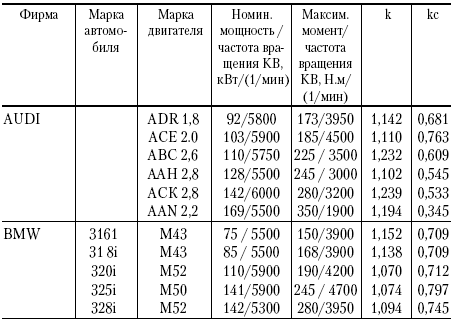

Таблица 1

Показатели динамических качеств легковых автомобилей с бензиновыми двигателями

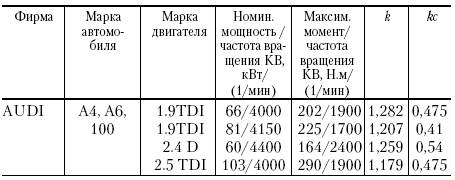

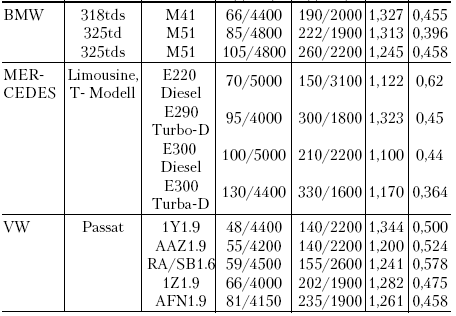

Таблица 2

Показатели динамических качеств легковых автомобилей с дизельными двигателями

Значения скоростного коэффициента для современных бензиновых двигателей находятся в диапазоне kc=0,345-0,800, а для дизельных соответственно kc=0,364-0,620. Сравнивая эти цифры с данными 25-летней давности, В. Н. Степанов констатирует, что как для бензиновых, так и для дизельных двигателей удалось добиться почти одинакового расширения скоростного диапазона устойчивой работы (уменьшение нижнего предела kc). Верхний предел скоростного коэффициента дизельных двигателей также понизился, тогда как для наиболее высокооборотных бензиновых двигателей отмечено сужение скоростного диапазона с возрастанием значения kc до 0,8.

Можно утверждать, что современные дизельные двигатели легковых автомобилей по своим динамическим качествам фактически не уступают бензиновым.

Фазы газораспределения

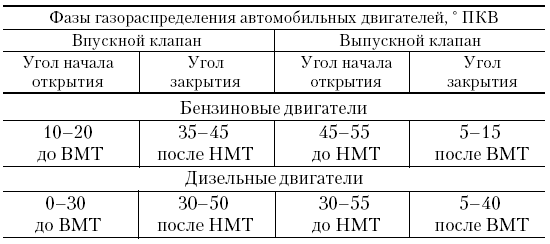

Обычно фазы газораспределения (в дальнейшем – ФГР) подбираются заводскими инженерами таким образом, чтобы обеспечить экстремальное значение какого-либо одного наиболее важного, с точки зрения настройщика, параметра двигателя. Такими параметрами считаются, к примеру, мощность Pe (среднее эффективное давление pme), крутящий момент Ме, удельный эффективный расход топлива be, содержание токсичных компонентов в отработавших газах (ОГ) двигателя и др. При этом подбираются профили впускных и выпускных кулачков распределительного вала, определяющие ускорение и время-сечение открытия клапанов, а также взаимное положение распределительного (распределительных) и коленчатого валов, от которого зависит момент начала открытия клапанов.

При подборе ФГР нельзя пренебрегать значениями ограничительных факторов, например, максимально допустимым значением температуры отработавших газов (ОГ).

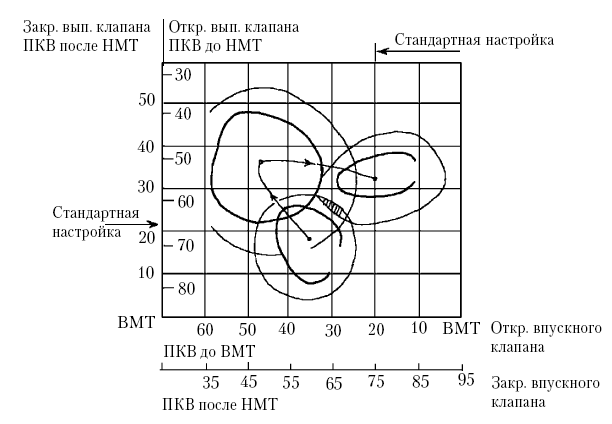

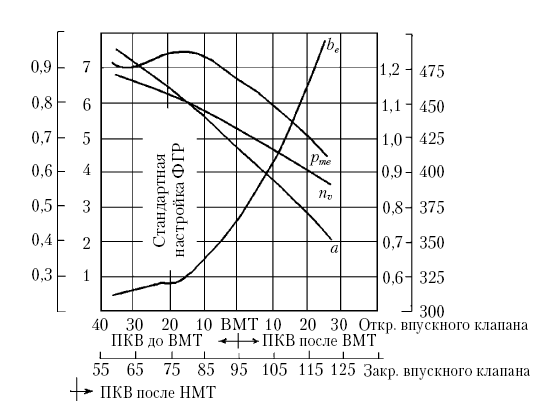

Специалисты утверждают, что изменение профилей кулачков распределительного вала в процессе работы двигателя нецелесообразно из-за значительной громоздкости и недостаточной надежности соответствующего исполнительного механизма и снижения по этой причине надежности двигателя в целом. Поэтому при выбранных в процессе доводки профилях кулачков дальнейший подбор ФГР заключается обычно в установке такого момента начала открытия клапанов, при котором происходит более эффективное наполнение цилиндров свежим зарядом.

Есть и другой подход к увеличению наполнения цилиндров. Он заключается в замене имеющегося распределительного вала на нестандартный, с расширенными фазами газораспределения. Отличный пример этого приводит В. Н. Степанов в вышеуказанном пособии. Он утверждает, что можно выполнить тюнинг карбюраторных и инжекторных двигателей ВАЗ-21083 с рабочим объемом 1,5 л и карбюраторных двигателей ВАЗ-21080 (1,3 л). Устанавливаемый нестандартный распределительный вал с расширенными ФГР имеет увеличенную высоту профиля кулачков, что позволяет увеличить ход клапанов до 10,2 мм.
