Изостудия. Курс изобразительной грамоты

Конструктивный рисунок обычно является первым этапом длительного тонового рисунка. Здесь он выделен в самостоятельный раздел для того, чтобы ученики получали практический навык построения рисунка и необходимую теоретическую базу за короткое время.

Конструкция рассматривается на самых простых предметах, которые встречаются нам каждый день. При этом в первых заданиях мы сознательно игнорируем явления наблюдательной перспективы в наших конструкциях, чтобы облегчить усвоение информации об особенностях геометрических построений. Потом, когда появляется какая-то ясность относительно геометрии предметов, мы начнем разбирать явления перспективы.

При всей кажущейся простоте таких форм как кофейник и утюг, процесс их построения требует понимания объема и определенных знаний о поведении трехмерного тела двусторонней симметрии в пространстве. Навык построения конструкции простых геометрических тел и предметов, чья форма образована сочетанием простых геометрических тел в дальнейшем помогает освоить методы представления сложной формы через геометрические модули. Позже эти знания можно будет применить и в построении такой сложной формы, как голова человека.

Перед каждым занятием предлагается выполнить упражнение на постановку руки. Упражнение служит развитию двигательного навыка, оно помогает сделать руку удобным инструментом, помогает оптимизировать работу над рисунком за счет правильной эргономики. Этот двигательный навык также потребуется далее при выполнении заданий, выходящих за рамки конструктивного рисунка.

1. Упражнение на постановку руки

Упражнение служит развитию правильного двигательного навыка и должно выполняться перед каждым занятием по конструктивному рисунку.

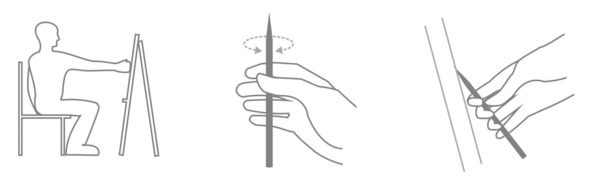

Посадка. Сидеть надо с прямой спиной, даже несколько прогибаясь поясницей вперед. Линия плеч и плоскость мольберта составляют примерно 45 градусов, плечо рабочей руки впереди. До мольберта расстояние вытянутой руки, рука перпендикулярна середине мольберта.

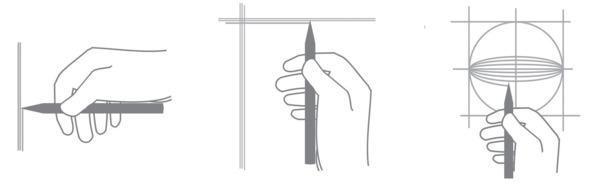

Удержание карандаша. Опущенную руку согнуть в локте и развернуть ладонью вверх. Кисть расслабить. Вложить в нее карандаш и прихватить его большим пальцем таким образом, чтобы большой палец был напротив среднего. Карандаш должен свободно вращаться относительно большого пальца с помощью остальных пальцев – таким образом, мы можем регулировать силу нажима и угол наклона относительно проводимой карандашом линии.

– До мольберта расстояние вытянутой руки, рука перпендикулярна середине мольберта. – Карандаш должен свободно вращаться относительно большого пальца с помощью остальных пальцев. – Кисть руки в естественном положении, не выворачивается, костяшки указательного пальца касаются бумаги.

Выполнение упражнения. Карандаш держим ближе к грифелю. Сначала рисуем на листе большой квадрат (по бокам листа отступаем примерно по 5 см). Линии идут за углы квадрата «навылет». Карандаш перпендикулярен проводимой прямой, движение свободное маховое от плеча, локоть не сгибается.

Кисть руки в естественном положении, не выворачивается, костяшки указательного пальца касаются бумаги. Пальцы регулируют наклон карандаша, чтобы он был перпендикулярен проводимой прямой на всем ее протяжении (иначе линии получаются дугообразными).

Каждая линия делается не меньше чем за три движения (в начале значительно больше трех), в обе стороны движение рабочее. Каждое движение начинается и заканчивается за пределами большого квадрата, т.е., ни одна линия не состоит из отрезков, все линии целые. Движения должны быть ритмичными, не медленными и не торопливыми. Одно движение исправить невозможно, т. к. оно уже сделано, а ритм движений можно корректировать. Карандаш плавно входит в линию и плавно отрывается от бумаги по завершении каждого движения.

– Каждая линия делается не меньше чем за три движения. – Карандаш перпендикулярен проводимой прямой. – Карандаш перпендикулярен диаметру, относительно которого мы проводим эволюцию или большой оси эллипса.

Не должно быть жестких окончаний линий и петель. Первые линии слабые, легкие. Когда рука вошла в ритм и линии стали попадать на одно место, нажим усиливается.

Никаких измерений не проводится, все делается «на глазок».

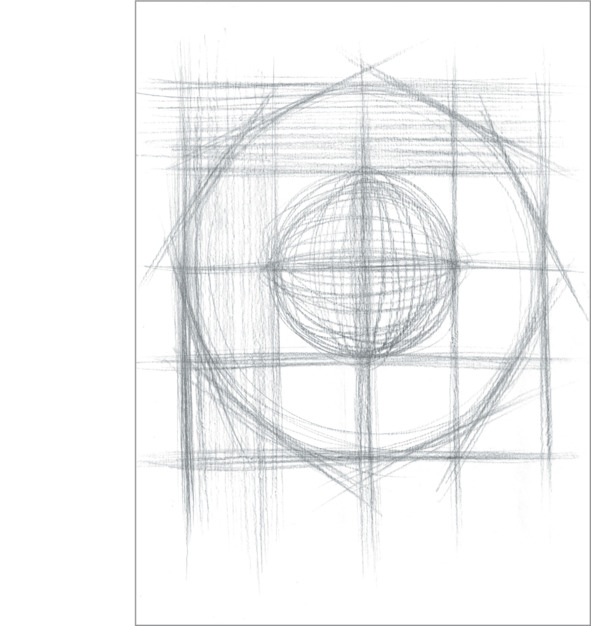

Когда готов большой квадрат, делим его на 4 квадрата. Затем, если в результате деления обнаруживаются неточности пропорций, исправляем их. Далее делим большой квадрат на 16 квадратов.

Теперь заштриховываем вдоль вертикальный столбик из четырех маленьких квадратов. Каждый штрих проходит через весь большой квадрат и выходит за его края, карандаш плавно входит в линию и плавно выходит из нее, каждый раз отрываясь от бумаги. Карандаш перпендикулярен проводимой прямой. Сначала карандаш делает движения по одной линии, пока не войдет в ритм, затем движение вдоль линии «ставим на автомат» и начинаем постепенное смещение поперек штрихов – по миллиметру на каждый штрих. Т.е., в отличие от линий, которыми мы рисовали контуры квадрата, в штриховке каждая линия делается одним движением: штрих в одну сторону, смещение на 1 мм, штрих в обратную сторону, смещение на 1 мм и т. д.

Далее таким же образом штрихуем ряд из четырех маленьких квадратов по горизонтали.

Теперь в большой квадрат вписываем окружность. Она выполняется непрерывным круговым движением в одну сторону. Движение должно быть равномерным, ритмичным. Карандаш относительно линии горизонта все время под одним углом, т.е., рука не должна вращаться относительно своей продольной оси. Сначала линия слабая, затем, когда карандаш начинает попадать в окружность, нажим усиливается. При правильной посадке, когда рука перпендикулярна середине мольберта, она работает как циркуль.

Когда окружность готова, делаем ряд касательных прямых к ней в 8 – 10 точках. Здесь главное – соблюдать перпендикулярность карандаша относительно проводимых прямых независимо от их наклона. Карандаш относительно точки касания всегда направлен в центр окружности, находится он вне окружности или внутри ее.

Далее вписываем окружность в 4 маленьких квадрата. Она оказывается разделенной двумя диаметрами. На этих диаметрах выполняется разворот окружности: на первом от прямой через эллипсы к окружности, на втором – от окружности через эллипсы к прямой. Мы как бы вращаем окружность относительно ее диаметра. Карандаш движется равномерно, без остановок по спирали. Сначала делаем разворот от прямой через эллипсы к окружности. Карандаш перпендикулярен диаметру, относительно которого мы проводим эволюцию или большой оси эллипса. Карандаш двигается вдоль этой оси до тех пор, пока движение не станет ритмичным, автоматическим, а линия будет плавно менять свое направление в двух крайних точках, лежащих на окружности. Затем начинаем понемногу «разворачивать» эллипс, увеличивая его размер по малой оси до тех пор, пока он не сольется с окружностью.

На втором диаметре проводим обратную эволюцию. Начинаем движение по окружности. Карандаш перпендикулярен большой оси эллипса. Когда движение станет ритмичным, уменьшаем эллипс по малой оси, пока он не сольется с большой осью.

На этом упражнение заканчивается.

Оборудование:

– Мольберт «хлопушка» с рабочей поверхностью 60 см в высоту и 45 см в ширину.

– Карандаш простой средней мягкости (ТМ или HB; карандаш должен быть длинным, не очень остро заточенным.).

– Бумага формата А2.

2. Рисунок двух простых предметов

Перед началом занятия выполняем упражнение (см. занятие первое).

На втором занятии мы выполним конструктивный рисунок двух простых предметов с натуры. «С натуры» – это значит, что эти предметы должны реально стоять перед нами. Такие группы предметов, предназначенных служить моделями для рисования, мы будем называть постановками или натюрмортами. Рекомендуемое расстояние до предметов 2 – 3 метра.

Что мы будем называть конструктивным рисунком? Конструктивный рисунок это рисунок внешних контуров предметов, как видимых, так и невидимых, выполненный с помощью линий построения. Линии построения, используя закономерности конструкции предмета, облегчают выполнение рисунка.

Прежде чем приступить к выполнению рисунка, надо заметить, что рисунок является проекцией объемного предмета на плоскость, причем проекция является центральной, т.е., все лучи проекции проходят через одну точку, которая в нашем случае находится в нашем глазу. Поэтому очень важно чтобы точка зрения оставалась на одном месте во все время рисунка. Надо постоянно проверять положение точки зрения.

Все промеры будут проводиться в пропорциях.

Определение габаритов постановки (того, что поставлено для срисовывания). Габариты – это расстояния между крайними точками фигуры по вертикали и горизонтали.

Первый размер на нашем рисунке мы берем произвольно. Пусть это будет ширина постановки. Этот размер мы отмечаем по краям двумя длинными вертикальными линиями. Все линии в рисунке делаются с большим запасом, способ их выполнения тот же что и в упражнении. Имейте в виду, что линейный размер предметов в рисунке не должен превышать их размер в натуре, а расстояние до краев листа должно быть соразмерно величине предметов в рисунке.

Далее нам надо выяснить сколько раз ширина постановки в натуре уложится в ее высоте, т.е., пропорции габаритных размеров. Для этого нам надо применить методику визирования.

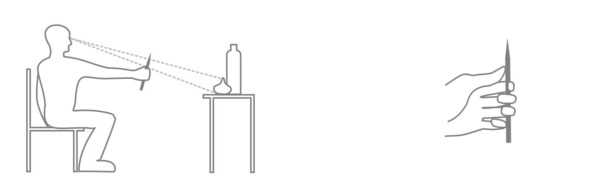

Визирование. Это делается так: берем произвольный измеритель (чаще всего это карандаш или древко кисти) таким образом, чтобы он был свободным концом визуально совмещен с одним краем измеряемого предмета, а другой край этого предмета отмечаем большим пальцем. При этом обязательно надо соблюдать два условия:

1. Расстояние от глаза до измерителя должно быть всегда одинаково. Для этого измеритель держат всегда на вытянутой руке.

2. Измеритель должен быть всегда перпендикулярен лучу зрения. Для этого нижний его конец подпирается мизинцем.

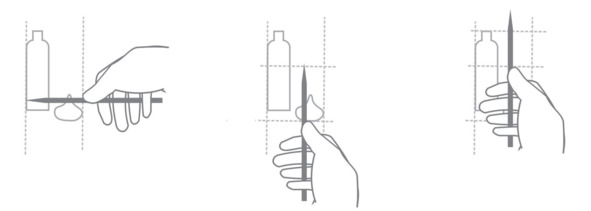

Итак, совмещаем концы измерителя с горизонтальными габаритами постановки. Полученный размер укладываем в вертикальном габаритном размере постановки (всегда меньшее укладываем в большем).

Измеритель держат на вытянутой руке и перпендикулярно лучу зрения. Для этого нижний его конец подпирается мизинцем.

Сначала один раз от крайней нижней точки вверх, затем, мысленно отметив уровень верхнего конца измерителя, вверх от этого уровня. В нашем случае измеритель уложится немного больше чем один раз с половиной. Это и есть наша пропорция: примерно 1/1,5. Теперь на рисунке уже отмеченную ранее ширину укладываем в высоте чуть больше чем 1,5 раза. Таким образом, мы получаем габариты постановки.

Берем размер ширины постановки и укладываем этот размер в ее высоте столько раз, сколько получится.

Надо обратить особое внимание, что с натуры мы берем не линейный размер, а именно пропорцию. Линейные размеры в рисунке и в постановке совпадать не будут и не должны.

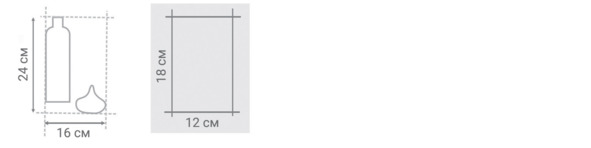

В левой части схемы обозначено, что в натуре ширина натюрморта 16 см, а высота 24 см. В правой части мы видим габариты для натюрморта, намеченные на рисунке, где ширина составляет 12 см, а высота 18 см. Но в обоих случаях пропорция ширины к высоте 1 к 1,5.

Все оставшиеся размеры строим в пропорции к уже имеющимся.

Определяем габариты для предметов.

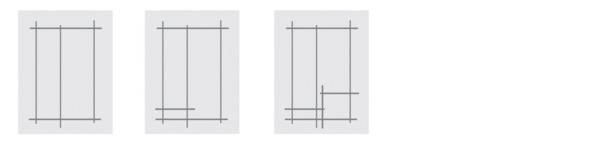

Выясним в натуре, как относится ширина бутылки к ширине всей постановки. Эта пропорция составит 1/2. Горизонтальный габарит на нашем рисунке делим пополам и отмечаем ширину бутылки вертикальной линией. Теперь в натуре выясним, сколько раз ширина бутылки уложится в ее высоте. Получается чуть меньше 1/3. Т.к. верхний габарит был взят по верхней точке горлышка бутылки, от верхнего габарита на рисунке откладываем вниз чуть меньше чем три ширины бутылки.

Аналогичным образом строим габариты для луковицы.

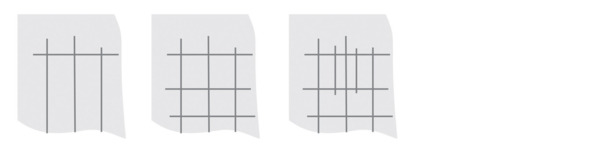

Продолжим рисунок бутылки. Бутылка – тело вращения и, как следствие, она симметрична оси вращения. Рисуем ось симметрии, она же ось вращения.

Теперь выясним положение самых характерных точек. В нашем случае это места перехода цилиндрической поверхности в сферическую, т.к. конструкция бутылки это два цилиндра, большой и маленький, соединенные полусферой.

Находим через пропорции симметричные точки, в которых цилиндр тела бутылки переходит в сферическую поверхность.

Отмечаем эти точки горизонтальной линией. Выясняем ширину горлышка откладываем этот размер по половинкам от оси симметрии вверху. Отмечаем ширину горлышка двумя вертикальными линиями. Находим уровень, на котором горлышко переходит в «плечи» бутылки и отмечаем его горизонтальной линией.

Короткие линии мы будем делать так: держим карандаш как при письме, но опираемся прямым мизинцем на плоскость мольберта, что позволяет карандашу двигаться свободно в любом направлении.

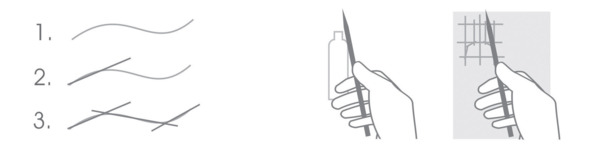

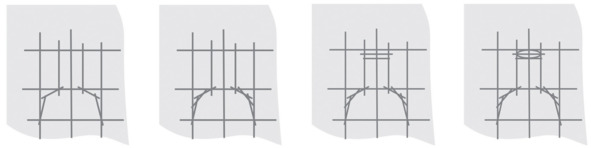

Неправильные кривые. «Плечи» бутылки мы рисуем не дугами, как этого можно было ожидать, а ломаными линиями. Делается это по той причине, что для выполнения неправильной кривой линии по координатам нам необходимо бесконечное количество точек. Выражая эту же линию через ряд прямых отрезков, мы не только сокращаем количество координат, но и более ярко выражаем характер исходной кривой линии.

Практически кривая выражается через прямые так: мы совмещаем прямую с частью кривой и, там где кривая начинает очевидно уходить в сторону, меняем направление и делаем следующую прямую.

Здесь нам необходимо освоить еще одну методику визирования.

Визирование по направлениям для выяснения угла наклона линий. Это делается так: визуально совмещаем измеритель, держа его на вытянутой руке, с измеряемой линией в натуре. Затем, не сгибая руку в локте и не вращая вокруг ее оси, переносим измеритель и совмещаем его с плоскостью рисунка.

От найденных ранее четырех точек перехода построим по направлениям четыре отрезка. Там где получились явные углы, сгладим их, проведя еще две прямых.

Эллипсы донышка и горлышка. Правильные окружности и эллипсы мы будем рисовать как в упражнении – непрерывным круговым движением.

Но сначала надо определить пропорции эллипсов. Это легче сделать в большом эллипсе донышка, укладывая его малую полуось в ширине бутылки. После этого отмечаем в рисунке габариты эллипсов и отмечаем в них большие оси (малые оси эллипсов в правильном цилиндре совпадают с осью вращения), затем вписываем эллипсы в габариты.

Эллипсы цилиндра, стоящего на горизонтальной плоскости, вырождаются в прямую на уровне горизонта (это соответствует уровню глаз) и все более разворачиваются, стремясь стать окружностью, по мере удаления от уровня горизонта. Поэтому эллипс горлышка будет развернут несколько меньше чем эллипс донышка.

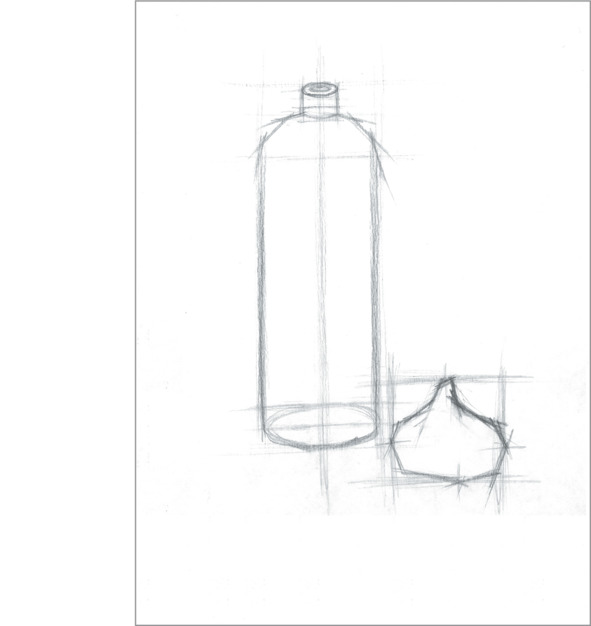

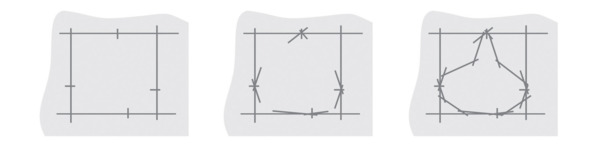

Теперь рисуем луковицу. Т.к. она предмет неправильной формы, мы рисуем ее ломаными линиями.

Сначала находим на габаритных линиях по пропорциям четыре крайние точки. Далее от найденных точек по направлениям строим восемь прямых. Остальное дорисовываем «на глазок».

Оборудование:

– Мольберт «хлопушка».

– Карандаш простой средней мягкости (ТМ или HB; карандаш должен быть длинным, не очень остро заточенным.), ластик.

– Бумага формата А2.

– Предмет цилиндрической формы (бутылка), предмет неправильной формы (луковица).

3. Рисунок натюрморта с кружкой (построение ручки кружки)

Перед началом занятия выполняем упражнение (см. занятие первое).

Теперь, когда из материала второго занятия нам известны практически все основные способы промеров, надо сделать одну очень существенную поправку: промеры мы будем делать только после того, как уже сделаем построение на бумаге. Т.е., промеры должны служить для проверки нарисованного «на глазок» (с соблюдением всех построений). В противном случае не будет развиваться глазомер.

Довольно часто случающаяся ошибка в конструктивном рисунке – наклон вертикальных линий влево или вправо (зависит от чисто механических особенностей движения руки). Этот момент требует постоянного контроля. Чтобы обнаружить ошибку достаточно поглядеть на свой рисунок в зеркало – искажения сразу становятся явными. Также полезно время от времени отходить подальше и смотреть на свой рисунок издали – так легче увидеть ошибки в пропорциях.

Обратите внимание, что мы пока не будем пытаться отразить явления наблюдательной перспективы в наших конструкциях. Это делается для того, чтобы облегчить усвоение информации об особенностях геометрических построений. Явления перспективы мы начнем разбирать немного позже.

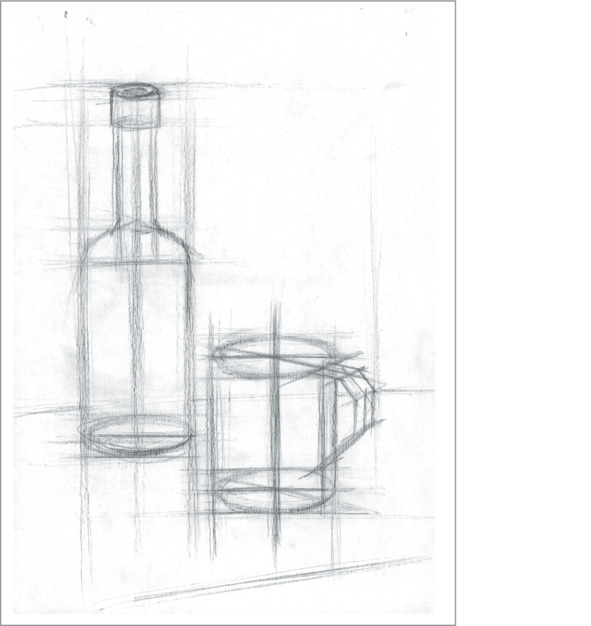

На третьем занятии мы выполним конструктивный рисунок бутылки – тела вращения – и кружки. В основе кружка тоже тело вращения, но ручка делает ее телом двусторонней симметрии. Из всего предлагаемого к исполнению объяснения требует построение ручки кружки.

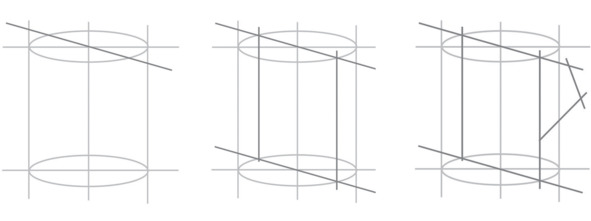

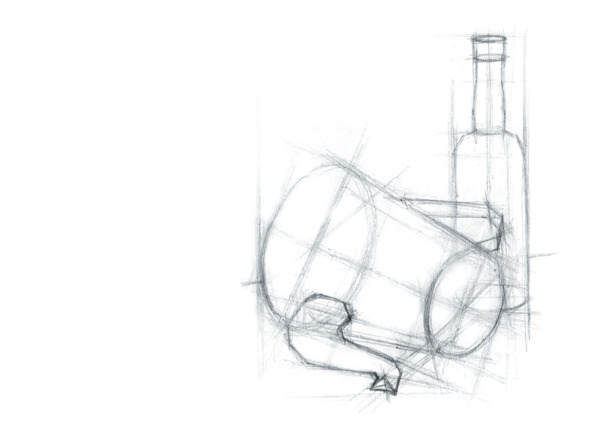

Построение ручки кружки начнем с того, что построим цилиндр тела кружки. Далее надо выяснить, каким образом плоскость симметрии рассечет этот цилиндр. Как известно из геометрии, задать плоскость можно либо по трем точкам, либо по прямой и точке. Прямой, через которую неизбежно пройдет плоскость симметрии, будет ось вращения цилиндра тела кружки. В качестве точки возьмем середину ручки в месте ее входа в цилиндр. В рассматриваемом здесь случае прикрепление ручки вверху совпадает с верхней плоскостью цилиндра (если ручка находится ниже, то просто делается линия связи по вертикали от середины входа ручки до пересечения этой вертикали с верхней плоскостью цилиндра).

Теперь построим след от пересечения цилиндра плоскостью симметрии.

Затем надо построить ломаную линию середины ручки. Это делается по направлениям. Но, чтобы выяснить направление первого отрезка относительно верхней плоскости цилиндра, надо заглянуть на кружку сбоку (просто подойти сбоку и заглянуть). В нашем случае отрезок совпадает с верхней плоскостью цилиндра, а значит и с линией пересечения этой плоскости плоскостью симметрии.

Далее по направлениям достраиваем среднюю линию ручки до входа ее в цилиндр внизу.

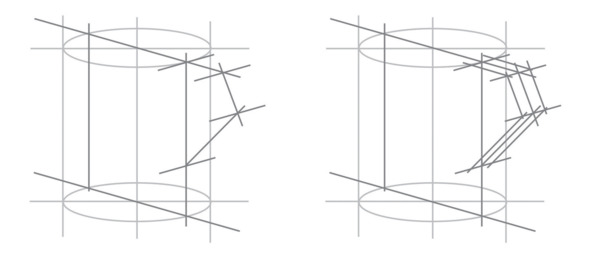

Следующее построение – построение ширины ручки. Линии ширины или линии переломов будут перпендикулярны плоскости симметрии, что очевидно при взгляде сверху.

Через одну точку на окружности можно можно провести только одну касательную. Точно так же через одну точку на эллипсе можно провести только одну касательную.

Но мы видим эту конструкцию в произвольном повороте. Однако это не так сложно как кажется. Так же как и на виде сверху мы можем задать этот перпендикуляр как касательную к верхней окружности цилиндра в точке ее пересечения с линией середины ручки. Только на рисунке это будет касательная к эллипсу. Как известно, через одну точку на эллипсе можно провести только одну касательную.

В этом же направлении построим линии переломов ручки до входа в цилиндр снизу.

Теперь на линиях переломов симметрично от средней линии отложим ширину ручки по половине влево и вправо, а затем соединим найденные точки. Таким образом, мы получаем конструкцию ручки кружки.
