Утепление летнего дома

Конструкция включает три слоя: несущая стена, стена из облицовочного материала и утеплитель, находящийся между ними (рис. 1).

Рисунок 1. Устройство слоистой кладки: 1 – несущая стена; 2 – теплоизоляция; 3 – облицовочный слой из кирпича; 4 – закладные детали (связи); 5 – воздушный зазор

Наружный слой слоистой кладки – это, как правило, либо облицовочный, либо строительный кирпич, который затем оштукатуривают, покрывают искусственным камнем или другим отделочным материалом.

Выбор теплоизоляционного материала

Обычно при таком способе в качестве теплоизоляционного материала используют плиты из минеральной ваты на основе каменного или штапельного стекловолокна, пенополистирола. Поскольку они имеют похожие характеристики теплопроводности, то независимо от выбранного типа утеплителя толщина изоляционного слоя будет одинаковой.

Следует отдавать предпочтение волокнистым материалам, поскольку в отличие от пенополистирольных они негорючие, а самый главный их плюс – эластичность, что при монтаже позволит плотнее прижать их к стене. Утеплитель должен прилегать к стене плотно, иначе через воздушные карманы из здания будет утекать тепло, и выполненные работы окажутся неэффективными. Нежелательно применение пенополистирола в слоистых кладках еще и вследствие его низкой паропроницаемости. Тем не менее, пенополистирол дешевле минеральной ваты почти в 4 раза, и нередко это является решающим моментом при выборе теплоизоляционного материала.

Достоинства слоистой кладки: красивый внешний вид здания при применении дорогостоящих облицовочных материалов, долговечность при правильном проектировании и квалифицированном монтаже конструкции. Выполнение двух последних условий часто затруднено: важно, чтобы все слои фасада не только имели высокие показатели по паропроницаемости, водопоглощению, тепловому расширению и морозостойкости, но и гармонировали между собой по этим показателям.

Сочетаемость можно обеспечить, только рассчитав всю систему в целом. Важно, чтобы в многослойной конструкции каждый последующий слой (изнутри наружу) пропускал пар лучше, чем предыдущий. Ведь если у него на пути будет препятствие, то образование конденсата в толще ограждающей конструкции неизбежно.

Если это обстоятельство не учитывается, то использование, к примеру, минераловатного утеплителя, обладающего замечательной паропроницаемостью, и полимерной декоративной штукатурки, плохо пропускающей пар, в итоге приведет к отслаиванию внешнего слоя. Если же, например, стена состоит из пеноблоков, затем идет волокнистый утеплитель, а после него – облицовочный кирпич, то произойдет следующее: паропроницаемость пеноблоков высока, у утеплителя этот показатель еще выше, а у облицовочных кирпичей намного меньше. В результате чаще всего на внутренней поверхности стены из лицевого кирпича образуется конденсат, поскольку зимой она подвергается воздействию отрицательных температур. Влага накапливается в нижней части кладки, со временем разрушая кирпичи нижних рядов. Утеплитель намокает, что приводит к сокращению его срока службы и снижению теплозащитных свойств. Ограждающая конструкция начнет промерзать, что в результате повлечет неэффективность утепления, деформацию отделки помещения, постепенное смещение зоны выпадения конденсата в толщу несущей стены и вызовет ее преждевременное разрушение. Чтобы избежать подобных негативных ситуаций, специалисты не рекомендуют использовать дешевые, незнакомые либо вовсе нерекомендованные производителем материалы, поскольку это пагубно скажется на качестве утепления и сроке службы всей конструкции.

Нельзя прокладывать между деревянной несущей стеной и утеплителем пароизолирующую пленку, так как это приведет к выпадению конденсата на поверхности дерева и появлению плесени и гнили. Утеплитель должен очень плотно прилегать к древесине, не должно образовываться никаких воздушных карманов. У рубленой стены следует заложить в пазы полосы утеплителя. Изнутри ее требуется пароизолировать, чтобы влага из теплого помещения не проникала внутрь конструкции стены.

Проблема паропереноса актуальна для слоистой кладки с утеплителем любого типа, поэтому необходимо организовать воздушную прослойку между утеплителем и наружной стеной и оставить в нижней и верхней частях кладки ряд отверстий диаметром около 1 см (не заполненный раствором шов) для притока и вытяжки воздуха.

Этапы работы

Общая схема утепления такова: несущую стену, например, состоящую из силикатного кирпича, и наружный слой из облицовочного кирпича соединяют с помощью закладных деталей, выполненных из металлического или стеклопластикового прутка 4,5 – 6 мм. Такие связи также закрепляют плиты утеплителя. Их устанавливают в процессе кладки на глубину 6 – 8 см с шагом 60 см по горизонтали и 50 см по вертикали из расчета в среднем 4 штыря на 1 м2 в несущую стену (рис. 2).

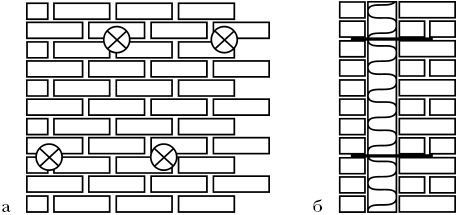

Рисунок 2. Установка связей между внутренней и наружной стенками в трехслойной стене: а) вид прямо; б) разрез

Рекомендуется выбрать связи из стекло– или базальтопластика, поскольку стальные связи проводят холод в стену, на них образовывается конденсат, и через какое-то время они неизбежно ржавеют. При этом связи обязательно должны иметь слезник для отвода воды.

Когда прутки в несущей стене закреплены, на них вразбежку устанавливают теплоизоляционные плиты, а на углах дома формируют зубчатое зацепление плит, чтобы препятствовать образованию мостиков холода (рис. 3).

Рисунок 3. Схема укладки утеплителя: 1 – несущая стена; 2 – теплоизоляционные плиты; 3 – Т-образные стыки плит при укладке вразбежку; 4 – зубчатое зацепление плит в углах здания

После этого пластиковые фиксаторы, которые обеспечивают равномерный вентилируемый зазор по всей площади утеплителя, крепят на прутки. Ширина воздушной прослойки составляет 25 – 40 мм. На таком расстоянии от утеплителя устраивают самонесущую облицовочную стенку, которая должна опираться на фундамент до высоты 6 – 7 м от уровня земли, а затем – на специальный несущий пояс (рис. 4).

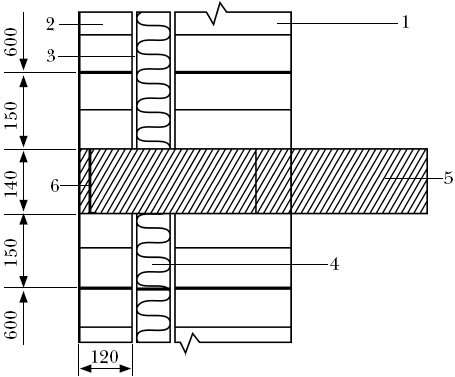

Рисунок 4. Устройство несущих поясов в защитно-декоративной стенке: 1 – внутренняя часть стены; 2 – наружная защитно-декоративная кладка толщиной 120 мм; 3 – воздушный зазор; 4 – теплоизоляционные плиты; 5 – несущая балка-пояс; 6 – мастика

Чтобы ликвидировать мостик холода в зоне несущей балки-пояса, в ней проделывают специальные отверстия, заполняемые теплоизоляционным материалом. В шов между кладкой и не сущей балкой-поясом устанавливают трубчатую уплотняющую прокладку из вспененного поли этилена диаметром 30 мм и заделывают мастикой.

Для устройства вентиляции прослойки в верхней и нижней части наружного слоя проделывают отверстия общей площадью 150 см2 на каждые 20 м2 стены. Для этого каждый 3 – 4-й вертикальный шов в кладке в соответствующем ряду оставляют без раствора. Нижние отверстия в кладке выполняются не только для вентиляции, но и для отвода воды.

Пенополистироловые плиты с рифленой поверхностью крепят рифлением к стене. Они отлично подходят для теплоизоляции и отвода влаги. При этом идеально, когда длина плит соответствует высоте фасада. Короткие же плиты монтируют так, чтобы гребни и бороздки на них совпадали.

Бороздки образуют воздушный зазор, который позволяет отводить влагу наружу и сохранять обшивку в сухом состоянии. При этом по воздушному зазору должен свободно проходить воздух, поэтому не стоит забывать монтировать цокольный профиль с отверстиями, которые обеспечивают приток воздуха снизу, а также карнизный свес, через который воздух отходит сверху.

При использовании пенополистирола с рифленой поверхностью требуется защитить конструктивный слой стены ветроизоляционной пленкой, позволяющей сохранить теплый воздух. Пленку крепят к обшивке стен, а пенополистирол – к стойкам с помощью дюбелей с большой пластиковой головкой.

Принцип слоистой кладки применяется при создании многослойных теплоэффективных блоков: «Термоблок» или «Теплостен». Они состоят из нескольких слоев – основы из керамзито– или газобетона плотностью не менее 1000 кг/м3, утепляющей прослойки из пенополистирола и защитно-декоративного лицевого слоя из бетона плотностью не менее 2400 кг/м3 (рис. 5).

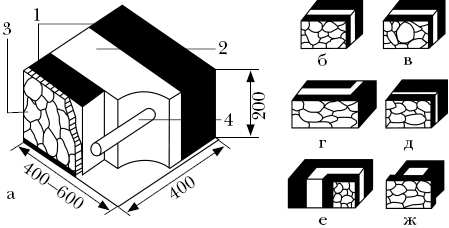

Рисунок 5. Многослойные теплоэффективные блоки: а) устройство блока; 1 – керамзитобетон; 2 – пенополистирол; 3 – защитно-декоративный слой; 4 – связующая арматура; б) блок рядовой; в) блок рядовой с устройством воздухообмена; г) блок угловой наружный; д) блок с четвертью для проемов; е) блок угловой внутренний; ж) блок проемов двухсторонний

Пенополистироловая прослойка по сравнению с бетонной основой имеет чуть меньшую высоту, поэтому при кладке стены над ней получаются сплошные воздушные каналы. Это обеспечивает стенам возможность «дышать», поскольку материалы основы обладают неплохой паропроницаемостью. Благодаря такой конструкции отпадает необходимость дополнительно утеплять и облицовывать стены фасадными материалами.

Стены из многослойных блоков легче кирпичных в 2 – 3 раза. Основными их недостатками можно назвать невысокую несущую способность и чувствительность к общим деформациям. Таким образом, при использовании тяжелых перекрытий необходим дополнительный каркас из металла или железобетона.

«Мокрый фасад» тоже включает в себя три слоя (рис. 6).

Первый теплоизоляционный слой – минераловатные плиты или пенополистирол. Второй слой – армированный (базовый) – представляет собой штукатурно-клеевой состав, который усилен щелочестойкой стекловолоконной сеткой. Такой метод утепления называют «легким». «Тяжелый» метод схож с «легким», но тогда приобретают стальную армирующую сетку. Благодаря приличному весу и прочности, она берет на себя и несущую функцию (в «легком» варианте эта роль лежит на утеплителе). «Тяжелый» вид утепления сильно нагружает стену, он более дорогостоящий и трудоемкий.

Третий слой утеплителя – защитно-декоративный. Его выполняют фактурной штукатуркой (как правило, акриловой, минеральной, силоксановой), поверх которой наносят специальные краски. Фасады бывают с так называемыми тонким (толщиной 7 – 9 мм) и толстым (толщиной 30 – 40 мм) штукатурными слоями. Чаще всего применяют тонкослойный штукатурный фасад.

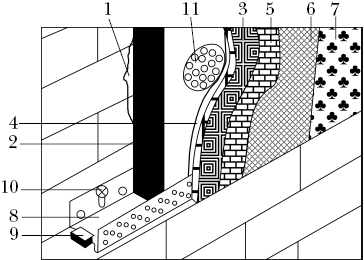

Рисунок 6. Система внешней теплоизоляции «мокрый фасад»: 1 – клеящий раствор; 2 – теплоизоляционная плита; 3 – армированный раствор; 4 – сетка из стекловолокна; 5 – грунтовка; 6 – минеральная штукатурка; 7 – фасадная краска; 8 – цокольная планка; 9 – соединительный элемент цокольной планки; 10 – крепления цокольной планки; 11 – тарельчатый дюбель
