Введение
Радиотехника – это наука о плохих контактах.
Основной закон радиотехникиПровода электропроводки подчиняются одному правилу: чем толще – тем лучше.
Первое правило теплообмена в проводахИзо дня в день мы сталкиваемся с десятком электроприборов, с целой системой электричества в собственном доме. Это норма комфортной и полноценной жизни. Электрический ток течет по проводам и появляется в нужное время в нужном месте. Идиллия, не правда ли?
Но вот вы купили (построили) квартиру (дом, дачу, коттедж) и обнаружили, что с электропроводкой не все ладно:
♦ выбивает «пробки», если одновременно включить стиральную машину и компьютер, обогреватель и электрочайник;
♦ при попытке выдернуть вилку из розетки последняя либо выпадает (в старых квартирах, на дачах, в домах это весьма распространенное явление), либо искрит;
♦ вы купили новостройку (квартиру или дачу), но по странному стечению обстоятельств розеток в ней предусмотрено, как в дореволюционные времена: одна-две на всю жилплощадь.
Если мечта об удобном жилье вас не покидает, в такой ситуации есть несколько путей решить все вопросы: либо нанять специалистов, заплатить большую сумму и надеяться, что электрики попались толковые, либо тщательно разобраться в вопросах электричества и проконтролировать электриков, либо сделать все самому. Решение принимать вам. Но если первый путь вас не устраивает, то в настоящем издании вы найдете множество полезных советов и ценных указаний.
Конечно, здесь вы не найдете исчерпывающей информации обо всех видах электромонтажных работ (чтобы описать все, потребовался бы не один том), но полученной информации будет вполне достаточно, чтобы получить представление о том, что и как нужно сделать в собственном доме или квартире.
В качестве напутственного слова хотел бы сказать следующее: не стоит забывать, что электричество отнюдь не безобидно и требует бережного и тщательного подхода, как кормление ручного тигра: с аккуратностью и постоянным напоминанием себе о том, что тигр может и броситься на вас. Поэтому жизненно необходимо соблюдать все действующие нормативы и правила, начиная с правил техники безопасности (например, не стоит лезть в розетку мокрыми руками, а тем более двумя пальцами, или хвататься одной рукой за прибор, а второй – за батарею) и заканчивая нормами выбора сечения кабеля, типа кабеля и т. д.
Не всегда самый простой путь – наилучший. Зачастую, упрощая методику прокладки электропроводки, опуская и игнорируя нормы и правила, мы можем прийти не только к пропавшему свету в квартире, но и к пожару, и к поражению электрическим током.
Рассмотрим еще несколько пугающих моментов. Если вы в новой роли электрика не ограничитесь ремонтом розетки или вкручиванием новой лампочки, а пожелаете с нуля проложить электропроводку в квартире или на даче, то учитывайте, что результат вашей работы подлежит приемке в эксплуатацию: приедет специалист, который должен подписать акт, что в вашей электропроводке не обнаружено никаких изъянов. Если же изъяны обнаружатся, а необходимые нормы и правила не будут соблюдены, то вместо акта о приемке-сдаче в эксплуатацию вы рискуете получить ведомость дефектов и предписание о демонтаже электропроводки. А это дополнительная работа и расходы. Поэтому будьте внимательны, ведь нормы и правила написаны, чтобы их соблюдать, а не обходить.
Небрежность при устройстве электропроводки, при монтаже и т. п. недопустима. Если сомневаетесь в своих силах, не располагаете достаточным количеством времени или у вас не хватило терпения, то смело нанимайте специалистов – выйдет в итоге и дешевле, и надежнее. Но если вы готовы соблюдать правила и технику безопасности, если вы аккуратны и умеете обращаться с инструментами, то эта книга для вас. Прочитав ее, вы сможете не только заменить или закрепить вечно выпадающую розетку, но и самостоятельно провести электропроводку в своей квартире (в доме, на даче), модернизировать силовой щит, устроить систему заземления и т. д.
Глава 1
Электрическая проводка. Основы
Электрическая проводка – это провода и кабели с относящимися к ним креплениями, поддерживающими и защитными конструкциями.
При этом проводом называют одну неизолированную или одну и более изолированных жил, поверх которых может быть неметаллическая оболочка, обмотка, оплетка проволокой или волокнистыми материалами (наличие оболочки и т. д. зависит от условий прокладки и эксплуатации провода).
Кабелем называют одну или более изолированных жил (проводников), которые, как правило, заключены в металлическую или неметаллическую оболочку. В зависимости от условий эксплуатации поверх оболочки может быть защитный покров, в некоторых случаях даже бронированный.
Кабели и провода состоят из токопроводящих жил, изоляции, экранов, оболочки и наружных покровов. Неизолированные провода соответственно не имеют изоляции. Наличие или отсутствие экранов и наружных покровов зависит от назначения и условий эксплуатации кабелей и проводов.
Не существует единой буквенно-цифровой системы для обозначения кабелей и проводов, а есть лишь регламентированное ГОСТом техническое обозначение их конструктивных особенностей и материалов, из которых состоят элементы. При этом цифрами принято обозначать площадь поперечного сечения жил кабеля и их количество, а также назначение изделия. Буквы служат для указания материала изготовления и конструктивных особенностей кабелей и проводов (рис. 1.1).
♦ Если буква «А» стоит в начале маркировки кабельного изделия, то это указание на алюминиевые жилы, а если в середине маркировки, то – на алюминиевую оболочку.
♦ Буква «Б» в начале маркировки указывает на то, что данный провод относится к бортовым самолетным проводам, а в середине маркировки обозначает броню из стальных лент.
♦ Буква «В» указывает на наличие поливинилхлоридной (ПВХ) изоляции жил, оболочки, покрова.
♦ Буква «Г» в начале маркировки указывает на то, что данное кабельное изделие предназначено для горных работ, а в конце маркировки обозначает кабель без защитного покрова.
♦ Буквой «К» маркируются силовые кабели, а «Н» – негорючие.
♦ Буква «П» указывает на наличие полиэтиленовой изоляции жил, а «Р» – резиновой.
♦ Буква «Ц» обозначает пропитку составом, который не стекает при монтаже кабеля в вертикальной плоскости (подобная проблема существует для некоторых видов кабельной продукции, и их рекомендуется использовать только при монтаже в горизонтальной плоскости, иначе срок их службы невелик).
♦ Если в начале маркировки стоит буква «Ш», то перед нами шнур. В середине маркировки буква «Ш» обозначает наличие защитной оболочки в виде шланга, при этом маленькая буква, стоящая рядом, указывает, из какого материала данный шланг изготовлен.
♦ Буква «Э» в начале маркировки указывает на то, что данный кабель является силовым, предназначенным для особых шахтных условий, а в середине или в конце маркировки указывает на то, что этот кабель экранированный.
♦ Буквы «ОЖ» обозначают однопроволочную жилу.

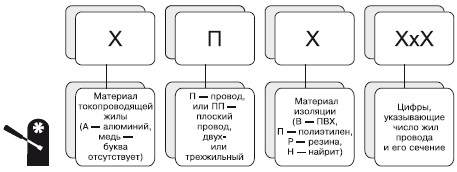

Рис. 1.1. Структура условного обозначения установочных проводов
Шнуром называют две или более изолированные гибкие или особо гибкие жилы (сечение каждой жилы не превышает 1,5 мм2), которые скручены или уложены параллельно друг другу. На эти жилы в зависимости от условий эксплуатации могут быть наложены неметаллическая оболочка и защитные покрытия. Шнур используется для подключения потребителей электрического тока (бытовых приборов) к электрической сети.
Электропроводка служит для подвода и распределения электричества в помещении. По характеру расположения она подразделяется на наружную и внутреннюю.
Наружная электропроводка предназначена для подвода электроэнергии от воздушной линии к жилому зданию. Этот тип мы рассматривать не будем – ее прокладка является делом исключительно профессионалов и требует специфического оборудования.
Внутренняя электропроводка – это тот самый набор проводов и кабелей, которые обеспечивают наличие электроэнергии в каждой комнате нашей квартиры. Она подразделяется на открытую и скрытую. Иногда применяется еще один вид прокладки электропроводки – комбинированная электропроводка.
Открытая электропроводка – это провода и кабели, проложенные прямо по поверхности стен и потолков. В городских квартирах и коттеджах она практически не употребляется, несмотря на очевидные преимущества: легкость доступа для ремонтных и обслуживающих работ, для внесения различных изменений в схему электропроводки. Но открытая электропроводка не слишком эстетична, поэтому основная область применения, которая для нее еще осталась, – это дома в сельской местности.
Скрытая электропроводка – электропроводка, которая прокладывается внутри строительных конструкций здания, а также под слоем штукатурки.
Комбинированная электропроводка – это сочетание открытого и скрытого способа монтажа. Провода прокладываются в специальных кабель-каналах – полых коробах различного сечения. В них убираются все кабели: телефонные, компьютерные, телевизионные и электрические. Такая электропроводка хороша тем, что имеет все преимущества открытой проводки, но не имеет ее главного недостатка – малой эстетичности. Кроме того, комбинированная электропроводка гораздо безопаснее, чем открытая.
Чаще всего комбинированная электропроводка применяется в офисных помещениях, поэтому большинство кабель-каналов производятся белого цвета, то есть в так называемом «офисном исполнении». Но есть и варианты «квартирного исполнения» – отделка под дерево (палисандр, дуб, ясень, бук и т. д.).
Скрытая электропроводка
В самом общем варианте скрытую электропроводку можно разделить на сменяемую и несменяемую.
Сменяемая электропроводка – это вариант прокладки, который позволяет осуществлять замену и (или) ремонт электропроводки (проводов) в процессе эксплуатации без разрушения строительных конструкций.
Несменяемая электропроводка – это та электропроводка, которую невозможно заменить и (или) отремонтировать без разрушения строительных конструкций или нарушения целостности штукатурки.
Естественно, для жилого дома предпочтительнее сменяемая электропроводка. Бывают различные случаи, когда электропроводка нуждается в ремонте или замене (хотя бы в банальных усовершенствованиях для подключения большего количества потребителей электроэнергии). И если для каждого ремонта нужно будет пробиваться через штукатурку, то замена или ремонт электропроводки обойдется в весьма солидную сумму, не учитывая таких «мелочей», как продолжительное время ремонта и мусор в жилом помещении.
В зависимости от класса безопасности помещения применяются различные способы прокладки скрытой электропроводки. Так, во взрывоопасных зонах (некоторые типы производственных помещений) скрытая электропроводка прокладывается в стальных водогазопроводных трубах. Пожароопасные помещения требуют тонкостенных и электросварных труб.
Примечание
Не стоит думать, что пожароопасное помещение встречается только на производстве. Оно может быть и в обычном доме. К примеру, довольно часто в коттеджах или частных домах устраивают слесарные или механические мастерские. Разумеется, такие мастерские невелики, но тем не менее они являются пожароопасными (древесная стружка, искры от металла, ветошь, валяющаяся в углу, и др.). К пожароопасным помещениям можно отнести и гараж, особенно если он располагается под домом (топливо, смазочные материалы и др. – все это горючие жидкости).
Поэтому, прежде чем отбрасывать мысль о пожарной безопасности, как следует подумайте: не подпадает ли какое-либо помещение в вашем доме под категорию повышенной пожарной опасности.
Если помещение не относится к категории взрывоопасных или пожароопасных зон, то скрытую проводку можно прокладывать в гибких металлорукавах, коробах, в трубах из полиэтилена, полипропилена, винипласта или в резинобитумных трубах.
Внимание
Способ прокладки электропроводки и ее вид выбираются в зависимости от условий окружающей среды, требований пожарной безопасности и марок используемых проводов и кабелей. Поэтому планирование электропроводки следует начинать с оценки помещения.
Оценка помещения
Чтобы оценить пожароопасность помещения, в котором вы собираетесь прокладывать электропроводку, ознакомьтесь с табл. 1.1. От правильности вашей оценки будет зависеть безопасность электропроводки, ведь не зря установлены нормы и правила, которые оговаривают способы и виды прокладки проводки в различных типах помещений, а также марки проводов, которые применяются в том или ином случае.

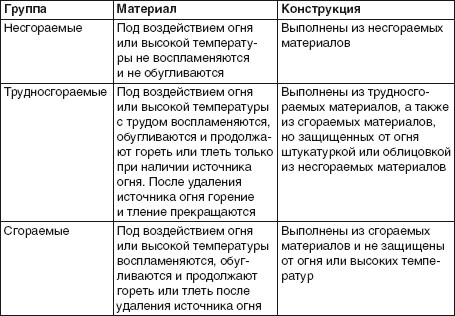

Таблица 1.1. Возгораемость строительных материалов и конструкций
Рассмотрим подробнее, что есть что.
Несгораемые материалы не могут гореть ни при каких условиях (для знатоков физики оговорюсь: плазменные разряды исключаем). То есть это неорганические материалы как естественного, так и искусственного происхождения: различные металлы, минеральная вата (в том числе и в плитах), гипс и гипсоволокно.
Трудносгораемые материалы имеют в своем составе не только несгораемые компоненты, но и сгораемые. К примеру, глиносоломенные материалы, в которых глина не горит, а солома легко воспламеняется. В трудносгораемых материалах содержится асфальтобетон, гипс, бетон, минеральная вата, но одновременно они имеют более 80 % органического заполнителя – соломы, войлока, древесины и т. п. Трудносгораемые материалы не слишком активно загораются за счет наличия в их составе несгораемых материалов, а также специальных пропиток. Но все же совершенно пожаробезопасными их назвать нельзя.
Сгораемые материалы не имеют в своем составе неорганических несгораемых компонентов. Обычно это материалы органического происхождения, к тому же не прошедшие специальной обработки против возгорания (к примеру, древесина обрабатывается антипиренами – специальными пропитками против возгорания).
Влажность помещения – еще один немаловажный фактор, который нужно учитывать, выбирая способ прокладки и тип электропроводки. Помещения по признаку влажности разделяются следующим образом:
♦ сухие – относительная влажность воздуха около 60 %;
♦ влажные – относительная влажность воздуха 60–75 % (обычно в таких помещениях на металлических поверхностях конденсируется немного влаги, а в воздухе в незначительном количестве имеются пары);
♦ сырые – относительная влажность воздуха выше 75 % (конденсата и паров гораздо больше, чем во влажных помещениях);
♦ особо сырые – относительная влажность воздуха около 100 % (в таких помещениях конденсатом покрыто практически все – и потолок, и стены, и пол, и предметы, находящиеся в помещении).
Пожароопасными являются не те помещения, в которых имеются сгораемые материалы, а те, в которых хранятся или используются горючие вещества. Например, гараж, в котором хранятся канистры с бензином или соляркой, или мастерская, в которой имеется ветошь (данный материал способен к самовозгоранию), – это пожароопасные помещения.
С учетом влажности, температуры, наличия токопроводящих полов и других условий, которые могут способствовать поражению электрическим током, помещения могут подразделяться:
♦ на особо опасные;
♦ помещения повышенной опасности;
♦ помещения без повышенной опасности.
Факторами риска считаются: токопроводящие влага, пыль и полы, высокая температура, возможность одновременного прикосновения к заземленным конструкциям и к металлическим корпусам электрооборудования (недаром первое правило техники электробезопасности гласит: если вы держитесь одной рукой за прибор, то не хватайтесь второй рукой за батарею).
Помещения без повышенной опасности не имеют условий, создающих опасность (к примеру, нет токопроводящих полов, в помещении поддерживается низкая температура, невысокая влажность, не хранятся горючие и взрывоопасные вещества и т. д.). Факторы риска в таких помещениях отсутствуют.
В помещениях с повышенной опасностью имеется хотя бы один фактор риска, а в помещениях особо опасных – два фактора риска и более одновременно.
Ознакомившись с табл. 1.2–1.4, приведенными ниже, вы сможете охарактеризовать свои помещения по степени опасности поражения электрическим током, а также выбрать вид и способ прокладки электропроводки в соответствии с вашими условиями пожарной безопасности.

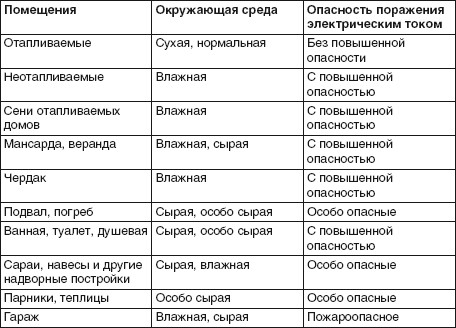

Таблица 1.2. Характеристика помещений по опасности поражения электрическим током

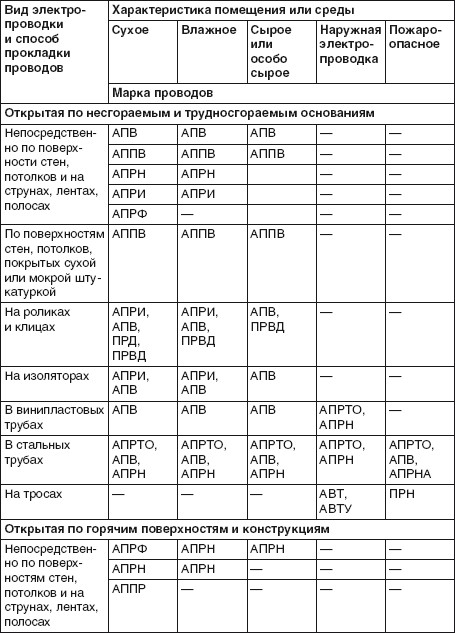

Таблица 1.3. Виды электропроводки и способы прокладки проводов
Расшифровка всех этих таинственных аббревиатур (АПВ, АПРН, АВТ и др.) будет приведена ниже (см. табл. 1.11).

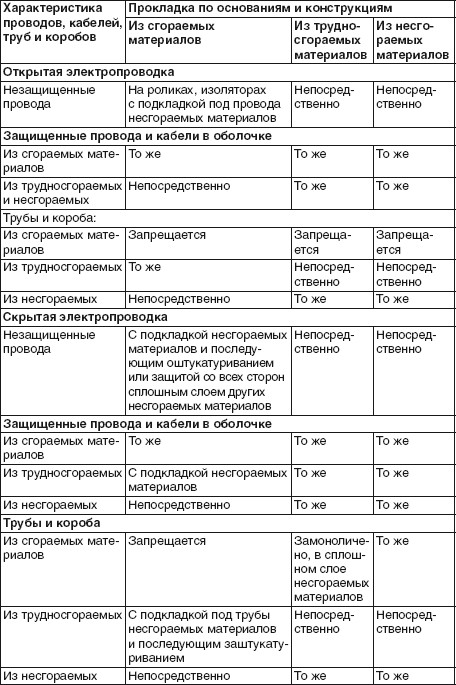

Таблица 1.4. Выбор электропроводок по условиям пожарной безопасности
Выбор вила и способа прокладки проводки
Основными критериями для выбора вида и способа прокладки электропроводки являются: безопасность, надежность, долговечность, гигиеничность, эстетика. Провода для электропроводки выбираются в зависимости от условий их эксплуатации.
Примечание
Следует учитывать, что условия эксплуатации включают в себя не только нагрузку (количество потребителей электроэнергии и потребляемую ими мощность), но и характеристики помещения, в котором прокладывается электропроводка.
Если помещение сухое (относительная влажность не превышает 60 %) и отапливаемое (например, жилая комната, подсобное помещение), то в нем разрешены все виды проводок и выбор между открытой или закрытой проводкой делается в основном исходя из критериев гигиеничности и эстетики.
Если помещение сухое, но неотапливаемое или влажное (относительная влажность 60–75 %, влага выделяется не постоянно, а временно и в небольших количествах), то разрешена скрытая проводка в изоляционных трубках. Подобным образом выполняется проводка на кухнях, лестничных клетках, в неотапливаемых складских помещениях и т. д.
Если же помещение пыльное и пыль может оседать на проводах, проникать внутрь приборов, то разрешается прокладка открытой проводки изолированными проводами в изоляционных трубках с тонкой металлической оболочкой. В подобном помещении проводка может быть выполнена открытым и скрытым способом, изолированными проводами в стальных трубах или кабелем.
Сырые (относительная влажность воздуха превышает 75 %) и особо сырые (относительная влажность воздуха до 100 %) помещения в квартире – это ванная комната и туалет. В коттедже или на даче таких помещений гораздо больше: кроме ванной комнаты и туалета, это погреба, предназначенные для длительного хранения овощей, теплицы, парники, сараи, неотапливаемые временные помещения, наружные установки под навесом и др. В таких помещениях проводка может быть как открытой, так и скрытой, выполненная изолированными защищенными или незащищенными проводами в трубах, а также кабелем.
В загородных домах могут быть и помещения с химически активной средой: помещения, служащие для хранения удобрений и ядохимикатов, помещения, предназначенные для содержания животных. В этом случае проводка может быть выполнена как открытым, так и скрытым способом изолированными защищенными или незащищенными проводами в трубах, а также кабелем.
Если же помещение пожароопасно (в городских квартирах таких помещений обычно не бывает, а вот в коттедже или на даче вполне может быть: гараж, мастерская и т. п.), то проводка должна быть выполнена открытым способом изолированными проводами на изоляторах или в трубах. Если же проводка выполняется скрытым способом – то изолированными проводами в стальных трубах или кабелем.
Во взрывоопасном помещении (к такому можно отнести гараж, где хранится топливо) любая проводка, как открытая, так и скрытая, должна быть выполнена только изолированными проводами в стальных трубах.
В жилых помещениях особенно возрастает требование к гигиеничности и эстетике проводки, ведь речь идет о дизайне помещения. Для вспомогательных (например, сарай, подвал, погреб, чердак) и производственных (мастерская, гараж) помещений на первое место выходят безопасность, надежность и долговечность, а эстетика чаще всего вообще не принимается в расчет или принимается чисто условно.
Поэтому чаще всего во вспомогательных и производственных помещениях используется открытый способ прокладки электропроводки: провода и кабели прокладываются на тросах, роликах, изоляторах прямо по поверхности стен и потолков или в стальных тонкостенных, винипластовых и т. п. трубах, в коробах и на лотках.
В жилых помещениях часто используется скрытая электропроводка (только в сельской местности еще изредка применяют в домах открытый способ прокладки).
Безопасность электропроводки обеспечивается не только способом прокладки, но в первую очередь – подбором проводов и кабелей, который производится по их марке и площади сечения токоведущих жил. Для соблюдения безопасности электропроводки должны быть обеспечены достаточная механическая прочность и требуемый уровень напряжения у потребителей электроэнергии, а рабочий ток не должен перегревать провода.
Чтобы осуществить подбор провода или кабеля, следует произвести необходимые расчеты. О том, как это сделать, будет рассказано дальше.
Подготовка к прокладке электропроводки
Все операции по прокладке электропроводки можно разделить на две группы: подготовительные и основные. Во время подготовительных операций выполняются разметочные и заготовительные работы, во время основных – прокладываются провода и кабели, делаются все необходимые соединения.
Подготовительные работы – это очень важный этап, от качества выполнения которого во многом зависит и качество электропроводки, ее надежность, долговечность и безопасность. Они включают в себя:
♦ составление схемы электропроводки (ознакомление с чертежами проекта электроустановки и монтажными схемами);
♦ расчет потребляемой мощности, сечения кабеля и номинала автоматического выключателя;
♦ разметка линий прокладки электропроводки, мест установки потребителей электроэнергии, световых приборов, арматуры, коммутационных приборов, электрических щитков;
♦ выполнение отверстий и гнезд в строительных основаниях для прокладки электропроводки;
♦ сверление проходов через стены, штробление (изготовление борозд) для скрытой электропроводки;
♦ установка крепежных деталей для оборудования (закладные и гвоздевые дюбеля);
♦ установка и закрепление электрооборудования коммутирующих приборов, световой техники и щитков.
Составление схемы электропроводки
Перед тем как начинать устанавливать что-либо (например, элементарную розетку), нужно составить план размещения разветвительных коробок, розеток и выключателей.
При этом нужно учитывать, что существуют правила для прокладки электропроводки, установки различного оборудования и электроприборов, которые необходимо обязательно соблюдать. Существуют еще и рекомендации, которые можно соблюдать по желанию, если они обеспечивают нужный уровень удобства и комфорта. Все это необходимо знать перед тем, как начинать составлять собственную схему электропроводки. Это поможет вам избежать неприятностей, связанных с неправильно проложенной электропроводкой, ускорит процесс проведения работ, избавит от переделывания неверной работы.
Итак, приступаем к составлению схемы.
Подсчитайте, какое количество электроприборов вы желаете подключить в том или ином помещении, на плане помещения пометьте, где именно будут располагаться электроприборы. Например, в кабинете требуется подключить: телевизор, DVD-проигрыватель, компьютер, принтер, бра, настольную лампу, люстру, факс, ксерокс, сканер, возможно подключение зарядного устройства мобильного телефона, обогревателя, магнитолы. Подсчитали нужное количество розеток? Прибавьте к ним еще несколько, ведь вы можете захотеть подключить, например, электрическую грелку. А теперь рассмотрим расположение электроприборов. Компьютер, ксерокс, факс, сканер, настольная лампа – все это будет стоять на столе, который будет находиться, например, около северной стены. Укажите это на плане: поставьте крестик и отметьте длину стола (если стол достаточно массивный и длинный, то розетки лучше всего устанавливать посередине, если же небольшой, короткий, то розетки могут быть установлены как посередине, так и ближе к любому краю). Телевизор и DVD-проигрыватель будут стоять на тумбе около южной стены. Отметьте это на плане крестиком. Таким же образом действуйте дальше.
