Техника и тактика спортивной радиопеленгации

Предисловие

Современная спортивная радиопеленгация представляет собой чрезвычайно сложный и многогранный по содержанию феномен. Соревновательная деятельность в спортивной радиопеленгации характеризуется как полиметрическая, основанная на сложном сочетании двигательного, энергетического, технического, мыслительного и эмоционального компонентов. В то же время технико-тактический компонент подготовленности в этом виде спорта занимает центральное место в системе подготовки спортсмена.

Особенности учебно-методического пособия российского тренера и исследователя проблем современной тренировки в спортивной радиопеленгации А.В. Абрамова заключаются в том, что в нем простым языком описаны фундаментальные технические и тактические умения, навыки и приемы оперативной радиопеленгации, радиопоиска и ориентирования на местности, а также технология их освоения и совершенствования.

Главное, что выделяет его труд из традиционных методических разработок, – это конкретика изложения задач технико-тактической подготовки с момента начала занятий спортивной радиопеленгацией и вплоть до выхода на уровень спортсмена-разрядника. В этой связи вполне логичным выглядит появление в пособии отдельных разделов, отражающих методику обучения как элементарным действиям оперативной радиопеленгации, так и сложнейшим технико-тактическим приемам радиопоиска.

Особый интерес тренеров вызовут разделы этой работы, посвященные освоению навыков и приемов определения расстояния до радиопередатчика, определению варианта поиска радиопередатчиков и анализу участия спортсмена в соревнованиях.

Дополнительную ценность данному учебно-методическому пособию придает то обстоятельство, что А.В. Абрамов имеет многолетний опыт работы со спортсменами и выдающиеся тренерские достижения, выраженные в том, что его воспитанники занимают верхние ступени пьедесталов почета чемпионатов и первенств мира, Европы и России по спортивной радиопеленгации.

Тренеры и педагоги дополнительного образования с выходом данного учебно-методического пособия получат мощный стимул для дальнейшего повышения уровня педагогического и тренерского мастерства, развития новых творческих инициатив на благо прогресса российской тренерской школы спортивной радиопеленгации.

К.Г. Зеленский, заслуженный работник физической культуры РФ, заслуженный тренер РСФСР, заслуженный мастер спорта, кандидат педагогических наук

От автора

Это пособие дает знания, необходимые для успешного выступления на соревнованиях по спортивной радиопеленгации и смежному виду спорта – спортивному ориентированию.

В основе пособия лежит система правильных действий спортсмена на соревнованиях по спортивной радиопеленгации. Технические и тактические элементы спортивной подготовленности изложены в тесной связи с работой спортсмена на соревновательной дистанции. Изложение материала опирается на тщательно описанную систему действий спортсмена. Далее, каждый элемент системы подробно раскрывается.

Пособие в первую очередь адресовано начинающим спортсменам и тренерам по спортивной радиопеленгации, а также будет полезным представителям «смежных» видов спорта – спортивного ориентирования, трейлраннинга и другим желающим попробовать себя в радиоспорте. Пособие подойдет и руководителям радиолюбительских объединений, желающим расширить свою деятельность занятиями спортивной радиопеленгацией.

Пособие поможет начать занятия лесными видами спорта «с нуля». Вместе с тем глубина проработки материала позволит и спортсмену-разряднику привести свое понимание спортивной радиопеленгации в стройную систему, и, возможно, квалифицированный спортсмен найдет в этой книжке то, что может пополнить его копилку знаний и навыков.

Спортивная радиопеленгация. Экипировка спортсмена

Есть много видов спорта, где спортсмену необходимо преодолеть некоторую дистанцию в кратчайшее время. Спортивная радиопеленгация и спортивное ориентирование не являются исключением. Есть дистанции и есть спортсмены, старающиеся пробежать от старта до финиша как можно скорее.

В лесных видах спорта – спортивной радиопеленгации и в спортивном ориентировании дистанция никак не размечена на местности1. На местности установлены контрольные пункты (КП), путь между которыми спортсмен выбирает самостоятельно. Его задача – обнаружить требуемые КП и достичь финиша в кратчайшее время.

В спортивном ориентировании КП обозначены на карте, в спортивной радиопеленгации КП оборудованы радиопередатчиком, и спортсмен обнаруживает их с помощью пеленгатора.

На заре своего появления спортивную радиопеленгацию также называли «охота на лис». Ныне иногда называют «фоксоринг». «Лисой» называют контрольный пункт, оборудованный радиопередатчиком. Когда-то давно на радиостанции «лисы» работал человек-оператор телеграфным ключом или голосом в микрофон. Современные радиопередатчики для спортивной радиопеленгации автоматические и имеют небольшие габариты (Рис. 1).

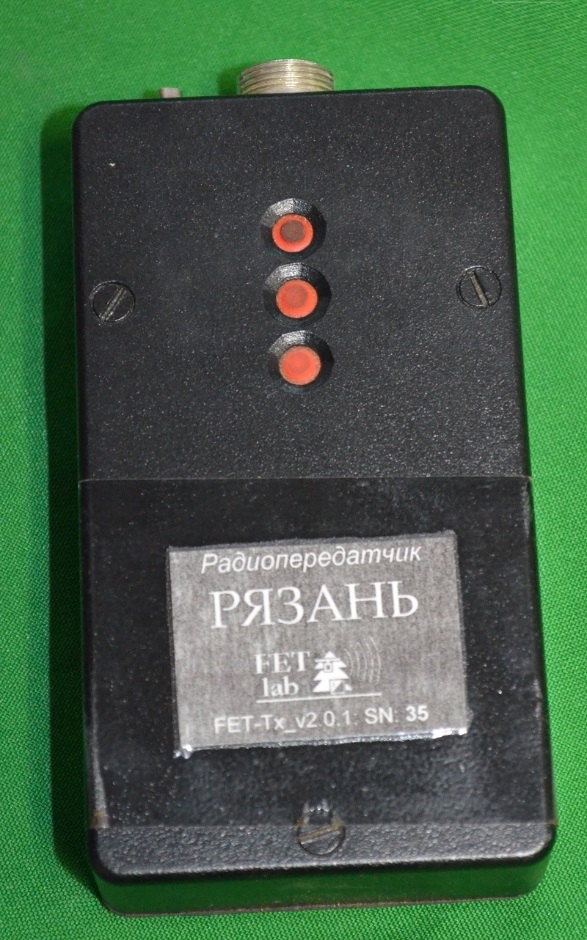

Рис. 1. Автоматический радиопередатчик конструкции Е. Фетюлина

Американские коротковолновики развлекались поиском замаскированных радиопередатчиков еще в 30-е годы. В США «охота на лис» имеет в основном игровой характер и проводится на автомобилях.

В европейских странах спортивная радиопеленгация начала распространяться в послевоенные годы.

А в нашей стране этот вид спорта начал развиваться с 1957 года.

Первые соревнования проходили так: в 1958 году на станции «Планерная» собрались тогда еще советские спортсмены. Спортсменов было немного, и пользовались они в основном армейской связной аппаратурой. Радиостанция типа РБМ весила около 12 кг. В этих соревнованиях участникам нужно было обнаружить всего три радиопередатчика.

В первый день соревнований на диапазоне 3,5 МГц на старт вышло всего четыре спортсмена, да и то один из них сошел с дистанции. А лучше всех выступил киевский «лисятник» В. Грекулов, показавший результат 1 час 17 минут.

В 1960 году советские спортсмены приняли участие в международных соревнованиях. Команда в составе москвичей А. Акимова, И. Шалимова, киевлянина В. Грекулова и ашхабадского спортсмена В. Фролова приняла участие в первой европейской встрече радиоспортсменов в г. Лейпциге (тогда – ГДР). В этих состязаниях принимали участие представители Болгарии, Польши, ГДР, Чехословакии и СССР. Наши спортсмены одержали абсолютную победу, собрав все золотые медали.

А в 1961 году проходил I чемпионат Европы. Под Стокгольмом собрались сильнейшие радиоспортсмены Швеции, Швейцарии, Норвегии, Польши, Чехословакии, Испании, Югославии и Советского Союза. На диапазоне 3,5 МГц победил швед Гунар Свенсон. А на диапазоне 144 МГц чемпионом стал Александр Акимов. Вообще, на этом диапазоне советские спортсмены заняли все три призовых места.

Можно долго перечислять имена всех наших соотечественников, представлявших советский радиоспорт на международной арене. В их числе шестикратный чемпион Европы Анатолий Гречихин, Виктор Верхотуров, который также известен как конструктор спортивной радиоаппаратуры, Вадим Кузьмин, Иван Водяха и многие другие.

С 1958 по 1973 год подготовкой сборной команды СССР занимался Николай Валентинович Казанский. С 1974 года сборной командой руководил мастер спорта СССР международного класса, заслуженный тренер РСФСР Александр Елизарович Кошкин.

В 1974 – 1976 годы чемпионаты Европы не проводились. А в 1977 году в Югославии чемпионом Европы стал Владимир Чистяков – ныне тренирующий молодых спортсменов. А среди женщин, которые впервые принимали участие в чемпионате Европы, лидером стала Светлана Синяшина (Кошкина).

Первый чемпионат мира прошел в 1980 году в польском местечке Приморское. Первым чемпионом среди мужчин на диапазоне 3,5 МГц стал Владимир Чистяков. Среди женщин на обоих диапазонах одержала победу Галина Петрачкова. Призовые места заняли Чермен Гулиев и Светлана Кошкина.

А в II чемпионате мира в 1984 году в Норвегии (недалеко от Осло) впервые участвовали ветераны старше 40 лет. Первым победителем в этой возрастной группе стал Анатолий Михайлович Петров, ныне один из ведущих разработчиков и производителей аппаратуры для спортивной радиопеленгации.

Однако вернемся к современной спортивной радиопеленгации.

В спортивной радиопеленгации дистанция устанавливается на местности, обычно в лесу и представляет собой некоторое количество контрольных пунктов, оборудованных автоматическими радиопередатчиками. Каждый КП (и радиопередатчик) имеет свой номер.

Рядом с радиопередатчиком расположены средства отметки – электронные или ручные. В некоторых дисциплинах (и в виде спорта «спортивное ориентирование») на КП также устанавливается специальный знак – оранжево-белая трехгранная призма (рис. 2).

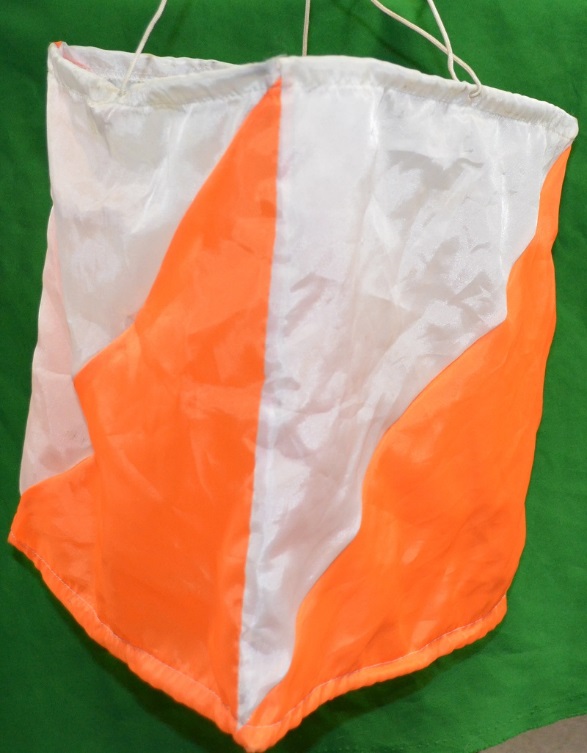

Рис. 2. Призма

Чтобы решить поставленную задачу, спортсмену необходимо иметь специальную экипировку.

Во-первых, это пеленгатор (Рис. 3). Пеленгатор − это специальный радиоприемник, антенна которого обладает свойствами направленности. Это означает, что, если вы будете поворачивать антенну, направляя ее в разные от себя стороны, громкость сигнала будет изменяться.

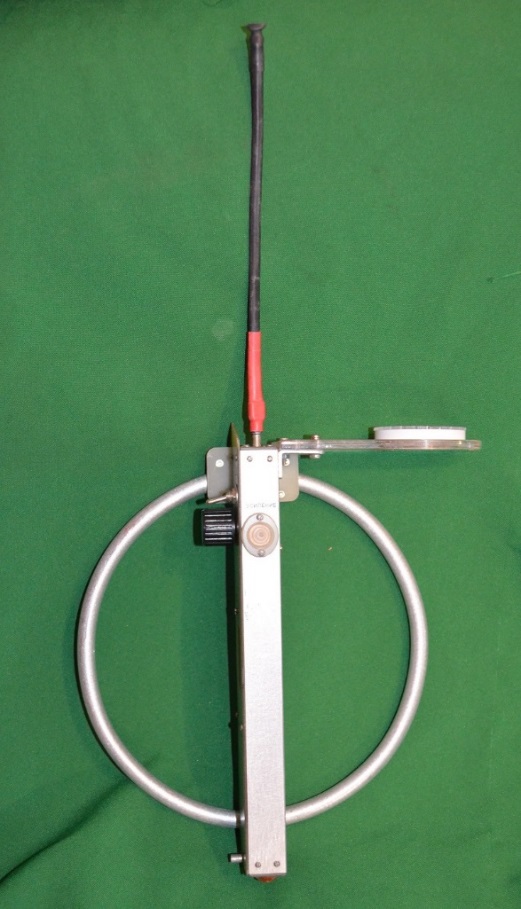

Рис. 3. Пеленгатор конструкции Ю. Олькова

Во-вторых, это карта местности. Опытные спортсмены помещают карту в специальный планшет (Рис. 4).

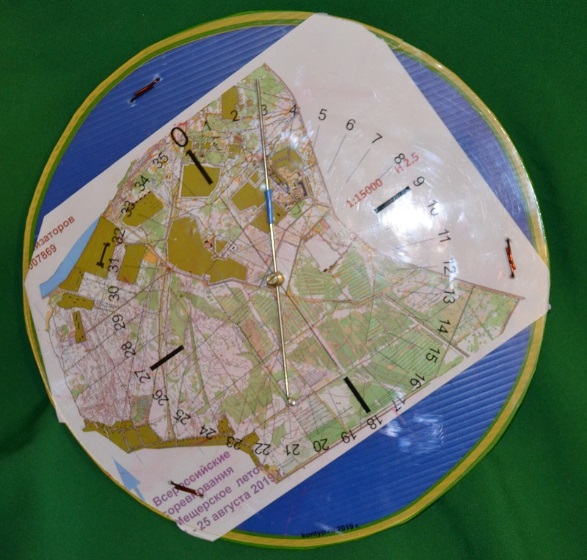

Рис. 4. Спортивная карта в планшете конструкции А. Абрамова

Без карты и пеленгатора участие в соревнованиях по спортивной радиопеленгации невозможно. Также очень важными элементами экипировки спортсмена являются компас (Рис. 5) (позволяет определять направления относительно магнитного меридиана) и часы.

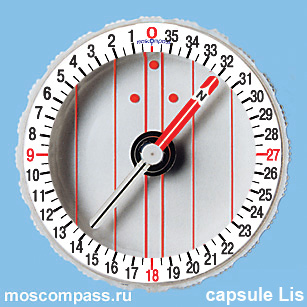

Рис. 5. Компас жидкостный спортивный с обратной шкалой производства Moscow Compass

Также у спортсмена должен быть карандаш-стеклограф (Рис. 6) для нанесения пометок на карту (планшет) и средства отметки – чип или контрольный талон (Рис. 7).

Рис. 6. Карандаш-стеклограф на резинке

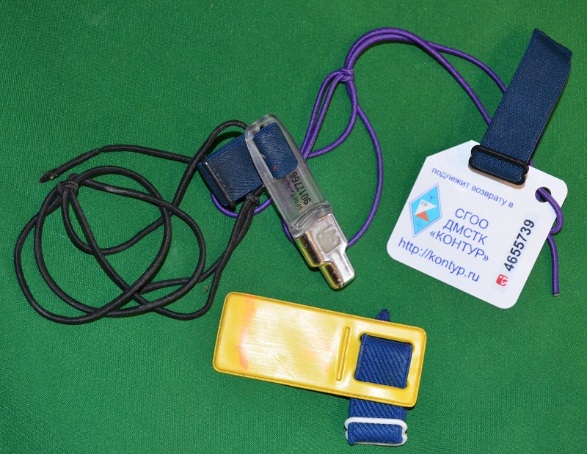

Рис. 7. Чипы электронной отметки

Спортивная радиопеленгация – это группа спортивных дисциплин, относящихся к виду спорта «радиоспорт». Остановимся на каждой спортивной дисциплине поподробнее.

Начнем с классических спортивных дисциплин («классики») – «спортивная радиопеленгация 3,5 МГц» и «спортивная радиопеленгация 144 МГц». На соревнованиях в этих дисциплинах на местности устанавливается пять КП («лис»). Радиопередатчики на этих КП работают не постоянно, а по специальному расписанию – «в цикле». Сначала начинает работу радиопередатчик под номером 1. В течение одной минуты радиопередатчик передает в эфир радиосигнал – свой позывной. По окончании минуты радиопередатчик отключается и запускается радиопередатчик №2. Затем №3, №4, №5 и снова №1. Таким образом, полный цикл работы радиопередатчиков составляет 5 минут, при этом каждый радиопередатчик включается на 1 минуту и 4 минуты молчит. В Правилах соревнований предусмотрены и другие режимы работы: 30 сек/2 мин, 50 сек/100 сек и другие. Время молчания называется паузой. Длина дистанции у мужчин в «классике» порядка 10 км. Время победителя составляет 40 – 50 минут. Юные участники обнаруживают два радиопередатчика из пяти, и длина дистанции у них не превышает 3 км. В «классике» рядом с радиопередатчиком устанавливается призма размером 30х30 см (Рис. 2).

«Спортивная радиопеленгация – спринт», или просто спринт. Это скоростные соревнования на укороченных дистанциях на диапазоне 3,5 МГц. Время победителя в спринте составляет порядка 15 минут. На дистанции при этом устанавливается 10 радиопередатчиков. Спортсмен должен обнаружить 5 радиопередатчиков (первый круг), затем отметиться на промежуточном финише (S), затем обнаружить еще 5 радиопередатчиков и финишировать. Радиопередатчики работают по 12 секунд. Цикл составляет одну минуту. То есть радиопередатчик №1 работает 12 секунд и отключается. Затем с 12-й секунды на 12 секунд включается радиопередатчик №2 и т.д. Регламентом соревнований может быть предусмотрен цикл 20 сек/40 сек. В этом случае на каждом круге устанавливается по три контрольных пункта. Особенность спринта в том, что на дистанции установлено по два радиопередатчика с одинаковым номером – один на первом круге и один на втором. При этом радиопередатчики с одинаковыми номерами выходят в эфир одновременно и передают одинаковые позывные. Чтобы радиопередатчики не создавали друг другу помех, работа радиопередатчиков первого и второго кругов идет на разных частотах. Если вы не знаете, что такое частота, представьте себе разные каналы телевизора – передачи идут одновременно, а телезритель может переключаться между каналами. Так и спортсмен перенастраивается с одной частоты на другую. А чтобы не путать радиопередатчики первого и второго круга, они передают позывные с различной скоростью – первый круг работает медленно, а второй – быстро. КП первого круга обозначаются 1, 2, 3, 4, 5, а второго круга – 1F, 2F, 3F, 4F, 5F2. В спринте призмы обычно не устанавливаются, но кол, на котором закреплены средства отметки, окрашивают в красно-белую полосу.

«Спортивная радиопеленгация – радиоориентирование», или просто радиоориентирование. В этой спортивной дисциплине используются радиопередатчики очень малой мощности – микромаяки. В радиоориентировании микромаяки работают на диапазоне 3,5 МГц, постоянно, без пауз. Они не создают помех друг другу, потому что их мощность очень мала и пеленгатор принимает их с расстояния примерно 300 метров. Каким же образом спортсмен может определить, куда ему бежать, если микромаяк находится на большем расстоянии? Тут на помощь приходит карта. На соревнованиях по радиоориентированию на карту нанесены так называемые «точки слышимости». Сам микромаяк (и КП) находится на небольшом расстоянии от точки слышимости, и его сигнал в этой точке уверенно принимается пеленгатором. Контрольный пункт располагается на расстоянии от 30 до 250 метров от точки слышимости. В радиоориентировании устанавливается 10 КП3. Работа микромаяков похожа на работу в спринте – ставится 5 медленных и 5 быстрых микромаяков. Однако, в отличие от спринта, дистанция не разделяется на два круга. В радиоориентировании призмы не устанавливаются, кол не окрашивают.

Кроме радиопередатчиков дистанции на соревнованиях устанавливаются также и вспомогательные радиопередатчики. Это так называемый приводной радиомаяк («привод», «бакен»4), который устанавливается рядом с финишем, и радиомаяк промежуточного финиша в спринте (его часто называют «эска», т.к. на международных соревнованиях этот радиомаяк передает в качестве позывного сигнала букву S). Радиомаяки работают нормальной мощностью, постоянно, их сигналы должны приниматься во всем районе поиска. Их частоты отличаются от частот радиопередатчиков дистанции, таким образом они не создают помех работе радиопередатчиков дистанции. Назначение этих радиопередатчиков – привести спортсмена на финиш и промежуточный финиш, даже если спортсмен «вылетел из карты».

В спортивной радиопеленгации спортсмен обнаруживает заданные контрольные пункты в произвольном порядке. С какого КП начинать и каким заканчивать, спортсмен должен решить сам. Конечно, необходимо выбрать такой порядок, при котором время преодоления дистанции будет наименьшим. Регламентом соревнований может быть предусмотрен и заданный порядок. Также может задаваться первый обнаруживаемый КП или применяться стартовый бакен.

Стартовый бакен – это специальный контрольный пункт, который спортсмен обязан посетить до поиска контрольных пунктов дистанции. Использование бакена позволяет всем спортсменам стартовать в одном направлении. Это исключает случайности, возникающие при произвольном выборе направления движения со старта, в условиях, когда еще не все радиопередатчики успели отработать. Обычно стартовый бакен обозначен на карте и путь к нему промаркирован. В некоторых случаях на стартовый бакен устанавливают радиомаяк.

Такой вид спорта, как спортивное ориентирование, очень близок к спортивной радиопеленгации. Более того, участие в соревнованиях по спортивному ориентированию является важной частью спортивной подготовки в спортивной радиопеленгации.

Со стороны спортивная радиопеленгация и спортивное ориентирование выглядят как одно и то же – соревнования проходят в лесу, спортсмену нужно обнаружить контрольные пункты. Однако эта «одинаковость» кажущаяся. Спортивная радиопеленгация и спортивное ориентирование подобны шахматам и шашкам, где доски одинаковы, но фигуры и правила совершенно разные.

В спортивном ориентировании контрольные пункты обозначены на карте. Никакие радиопередатчики там не устанавливаются. Более того, для каждого контрольного пункта указывается «легенда», по которой спортсмен может уточнить детали расположения знака КП со средствами отметки на местности. Кроме спортивной карты, в экипировку спортсмена входит компас, также желательно иметь часы для отслеживания контрольного времени.

Мы не будем подробно останавливаться на дисциплинах спортивного ориентирования – большинство из них похожи друг на друга и отличаются преимущественно длиной дистанции и количеством КП.

Тем не менее есть некоторые разновидности ориентирования. Первая и самая основная – это ориентирование в заданном направлении. Здесь спортсмен должен пройти КП строго в указанном порядке, за нарушение которого спортсмен будет дисквалифицирован.

Вторая разновидность соревнований – это соревнования по выбору. Здесь не только порядок посещения контрольных пунктов оставлен на усмотрение спортсмена, но и не указано, какие именно пункты нужно найти. Спортсмен должен обнаружить определенное количество КП из обозначенных на карте в любом порядке. Часто на соревнованиях по выбору назначается обязательный КП для посещения в первую очередь и обязательный последний КП.

Третья разновидность – маркированная трасса (как правило, это для лыжных соревнований). На маркированной трассе дистанция размечена на местности, КП также установлены. А задача спортсмена найти на карте точки, где установлены КП. За неправильное решение спортсмен получает штрафное время.

Соревнования по спортивному ориентированию проходят бегом, на лыжах или велосипедах. Мы преимущественно занимаемся беговым ориентированием.

Соревнования по спортивному ориентированию могут проходить как в дневное время, так и в темноте, с использованием фонариков.

Технические и тактические навыки и приемы, используемые спортсменом при прохождении дистанции

Вот и настала пора приступить к знакомству с азами лесного спорта. Нам нужно разобраться, что же необходимо знать и уметь, чтобы успешно преодолеть дистанцию.

Спортивное ориентирование и спортивная радиопеленгация – непростые виды спорта. Например, в беге можно стартовать уже в первые дни занятий – пусть результат невысок, но дистанция будет преодолена. По-другому дело обстоит в лесных видах спорта, где без должных умений можно до финиша вовсе не добраться.

Что же должен освоить спортсмен, чтобы успешно преодолеть дистанцию? Начнем с самого сложного – спортивной радиопеленгации на классических дистанциях.

Итак, спортсмен стоит на линии старта. У него в руках пеленгатор, на котором закреплен магнитный компас. На другой руке закреплен планшет с картой. На пальце – чип электронной отметки. В правой руке – карандаш-стеклограф, способный рисовать на пластиковой поверхности планшета, закрепленный на резинке. На запястье или на пеленгаторе – часы (Рис. 8).

Рис. 8. Спортсмен с полной экипировкой

Старт в спортивной радиопеленгации организуется таким образом, чтобы в момент старта спортсмена начинал работать радиопередатчик №1.5 По Правилам соревнований пеленгатор можно включить только по команде «старт».

Прозвучала команда «старт» (голосом или сигналом стартового таймера), пеленгатор включен. В первую очередь необходимо настроиться на нужную волну и услышать сигнал радиопередатчика.

Но как узнать, что вы настроились именно на частоту радиопередатчика дистанции? В эфире может быть множество различных радиосигналов – обмен между военными радиостанциями, кораблями и самолетами, радиолюбительские связи, различные радиомаяки. Как отличить сигнал радиопередатчика-«лисы» от других источников радиосигналов? Так же как и любую другую радиостанцию – по сигналу опознавания, или, другими словами, позывному сигналу.

Каждый радиопередатчик (и микромаяк тоже) в спортивной радиопеленгации имеет свой позывной. Радиопередатчик КП№1 передает МОЕ, КП №2 – МОИ, КП №3 – МОС, КП №4 – МОХ, КП №5 – МО5. Чтобы отличать радиопередатчики друг от друга, а также от других радиосредств, необходимо твердо запомнить позывные радиопередатчиков.

Позывные передаются с помощью азбуки Морзе («морзянки»). Это такой код, в котором каждая буква, цифра или знак препинания обозначаются как некоторый набор длинных («тире») и коротких («точка») посылок. Например, буква «А» на азбуке Морзе будет точка-тире ( ∙ − ) или на слух ть-таа. Для упрощения запоминания для каждой буквы придумали словесное выражение. Например, для той же буквы «А» – айда (ай-дааа).

Собственно, для занятий спортивной радиопеленгацией всю «морзянку» учить необязательно. Достаточно знать буквы Т, М, О, Е, И, С, Х и цифру 5. Позывные легко отличить и без знания «морзянки», но об этом позже.

И вот в головных телефонах раздались долгожданные сигналы первого радиопередатчика. Стараясь услышать сигнал радиопередатчика как можно скорее, мы, конечно, повернули регулятор громкости на самое высокое значение, и сигналы раздались в ушах колокольным звоном. Поэтому следующим шагом будет установка удобного, комфортного уровня громкости («усиления»). Здесь и далее «усилением» будем называть режим радиоприемника-пеленгатора, устанавливаемый одноименной ручкой, а «громкостью» − то, что мы слышим в головных телефонах. Забегая вперед, скажу, что с самых первых занятий нужно приучать себя устанавливать одинаковый уровень громкости, это поможет точнее оценивать расстояние до радиопередатчика.

Ручка усиления у пеленгатора обычно размечена цифрами от 1 до 9. Чем больше цифра, тем больше усиление и, следовательно, громкость. Если комфортный уровень соответствует цифре один – радиопередатчик совсем рядом. Ведь он грохочет даже при очень маленьком усилении. Ну а если цифре девять, то радиопередатчик очень далеко – требуется большое усиление, чтобы его услышать. Таким образом, по уровню усиления нужно научиться оценивать расстояние до радиопередатчика.

Теперь нам нужно определить направление на радиопередатчик. Для определения направления используются разные способы, их выбор зависит от конструкции пеленгатора, и об этом мы еще будем говорить.

Вспомним, что радиопередатчики работают циклично, и на все перечисленные выше действия у нас есть всего ничего – одна минутка. После чего радиопередатчик выключится, включится следующий, и нам нужно будет повторить все наши действия для него.

Вспомним также, что обычно от спортсмена требуется определить вариант поиска (порядок). Необходимо начинать поиск с КП, ближайшего к старту, и заканчивать – ближайшим к финишу. При этом хорошо бы и остальные КП пройти в таком порядке, чтобы путь был как можно короче.

Чтобы выполнить эту задачу, необходимо хотя бы примерно представлять, где находятся КП. В этом нам помогут компас, планшет и стеклограф. Определив направление на радиопередатчик, необходимо измерить его компасом. То есть определить величину угла между направлением на север и направлением на радиопередатчик («азимут» или «пеленг»).

Далее необходимо нанести этот пеленг на карту, отложив луч, из точки местонахождения под измеренным относительно севера углом. Не забудьте подписать на пеленге, на какой радиопередатчик он направлен. Начертив пеленги на все требуемые радиопередатчики, мы, по крайней мере, можем определиться, с какого КП нам следует начать поиск.
