Краткое руководство по ориентированию на местности в условиях природной среды. Учебное пособие

Умение ориентироваться играет важную роль в жизни любого человека. Почти каждый испытал необходимость этого умения на себе, блуждая по лесу в поисках нужного направления или пытаясь найти нужную улицу в незнакомом городе.

Ночью и в непогоду подчас и на знакомой местности трудно ориентироваться. В пустыне, тайге, степи бывает очень трудно найти нужное направление из-за однообразия местности. Известно немало случаев, когда из-за потери ориентировки гибли отдельные путешественники или даже целые экспедиции.

Умение правильно ориентироваться имеет исключительное значение в условиях стихийных бедствий, боевых действий, аварий и катастроф. Разобраться в окружающей обстановке, определить своё местонахождение, выдержать заданное направление движения – первый шаг к выживанию в экстремальной ситуации.

Значение слова «ориентирование» происходит от латинского oriens, что значит «восток». И это не случайно. Восток с древнейших времён считался важной стороной света: оттуда появлялось солнце – источник жизни. На восток молились, его почитали, алтари православных храмов направлены именно на восток.

Таким образом, в самом слове уже заложена часть его содержания: указание направления к одной из сторон горизонта.

Ориентирование на местности заключается в умении определять на ней стороны горизонта, умении определять своё положение по отношению к окружающим предметам. В конечном итоге это приводит к выбору нужного направления движения и выдерживания его в пути.

Определение своего положения на местности

Ориентирование на местности может осуществляться по карте, компасу, небесным светилам, а также по различным местным признакам и предметам. Ориентирование на местности по карте и компасу большой сложности не представляет. Но иногда человеку приходится действовать, не имея карты, компаса. Поэтому, прежде чем отправляться в путешествие, необходимо особое внимание уделить выработке твердых навыков, приемов, способов и правил ориентирования на местности без карты и компаса.

Местность изучают различными способами, но в основном непосредственным осмотром ее и по топографическим картам.

Карта и план

Карта представляет собой изображение на плоскости земной поверхности в уменьшенном виде. Вследствие кривизны земной поверхности ее невозможно изобразить на бумаге без искажений. Чем больше участок, тем больше искажается его изображение. Только небольшие участки земной поверхности можно считать плоскими и изображать их на бумаге с соблюдением подобия всех очертаний местности.

Уменьшенное изображение на плоскости земной поверхности или отдельных ее частей с учетом кривизны Земли называется картой, а уменьшенное и подробное изображение на плоскости небольшого участка земной поверхности – планом.

Планы составляют так, чтобы на них было получено изображение определенных участков земной поверхности с определенной точностью. Таким образом, можно составить план угодий, изысканий, лесной, землеустроительный и т.д.

Подобно планам, карты делятся на разные виды, например:

обзорно-географические,

специальные, в том числе:

– геологические,

– почвенные,

– путей сообщения,

– топографические,

– туристские и др.

Понятие о масштабе

Степень уменьшения линий и расстояний на карте по сравнению с их действительными размерами на местности называется масштабом карты.

Чем в меньшее число раз уменьшена местность при изображении ее на бумаге, тем крупнее масштаб изображения, и наоборот. Например, из двух масштабов 1:25 000 и 1:50 000 первый будет крупнее. От масштаба зависит и степень детализации карты. На карту крупного масштаба наносят больше объектов. Например, небольшой населенный пункт на карте 1:25 000 можно изобразить так, что будут видны каждый квартал и улица, а на карте 1:50 000 этот же населенный пункт будет обозначен только небольшим многоугольником или кружком.

Масштаб наносится на каждую топографическую, географическую карту или план, например, 1:10 000, 1:25 000. Такой масштаб называется численным.

Численный масштаб – это отвлеченное число, показывающее, во сколько раз уменьшена длина линий местности при изображении ее на карте независимо от того, в каких метрических единицах составлена карта или план.

Пользоваться численным масштабом несложно. Покажем это на примере. Предположим, что нам нужно определить расстояние в метрах между двумя точками на карте масштаба 1:50 000. Измеряем это расстояние в сантиметрах с помощью линейки. Оно равно 4,2 см. Но так как на карте масштаба 1:50 000 изображение местности уменьшено в 50 000 раз, то действительное расстояние на местности будет в 50 000 раз больше, т.е. 4,2 см x 50 000 = 210 000 см. Переведем расстояние, выраженное в сантиметрах, в метры: 1 м = 100 см; следовательно, 210 000 см = 210000:100 см = 2100 м.

Линейный масштаб. Чтобы избежать вычислений, необходимых при пользовании численным масштабом, и получить искомое значение расстояний, работая с картой, строят масштаб линейный. Для этого на прямой линии нужно отложить несколько раз одинаковые отрезки, называемые основанием линейного масштаба. Основание выбирается с таким расчетом, чтобы ему на местности соответствовало круглое число сотен или тысяч метров. Так, если необходимо построить линейный масштаб для карты или плана масштаба 1:50 000, то целесообразно за основание принять отрезок, равный 2 см, тогда каждому такому отрезку будет соответствовать расстояние 1000 м. Пользуются этим масштабом следующим образом: измеряют с помощью циркуля (или полоски бумаги, если нет циркуля) расстояние между нужными точками, прикладывают циркуль или полоску бумаги к масштабу и определяют, чему будет соответствовать данное расстояние на местности.

Однако не всякое расстояние можно выразить в целых сантиметрах. Для более точного измерения расстояний один из отрезков линейного масштаба (крайний левый) разбивают на более мелкие деления 1…2 мм.

Расстояние в данном примере соответствует 1250 м на местности. Расстояние на местности, соответствующее основанию масштаба, называется величиной масштаба (в нашем примере величина масштаба равна 1000 м). Расстояние на местности, соответствующее наименьшему делению основания масштаба, называется точностью масштаба (в нашем примере точность равна 50 м).

Определение масштаба карты

Если почему-либо масштаб на карте отсутствует и его необходимо определить, можно воспользоваться одним из следующих способов.

По номенклатуре листа. В зависимости от положения листа карты буквы и числа, составляющие ее номенклатуру, различны, но порядок и количество их в номенклатуре для данного масштаба всегда одинаковы. Поэтому, прочитав номенклатуру листа карты, можно сказать, какого она масштаба, например:

0–41       масштаб 1:1 000 000

0–41–110–Б       масштаб 1:50 000

0–41–В       масштаб 1:500 000

0–41–110–Б–а       масштаб 1:25 000

YII–0–41       масштаб 1:300 000

0–41–110–Б–а–3       масштаб 1:10 000

0–41–XXY       масштаб 1:200 000

0–41– (110) 100       масштаб 1:5 000

0–41–110       масштаб 1:100 000

0–41–110– (110–а)       масштаб 1:2 000

XYI–36       двухверстка 1:84 000

По длине частей меридианов. Известно, что в средних широтах России длина дуги в 1 ° меридиана равна 111,1 км (104 версты), а длина дуги в 1' равна примерно 1855 м (869 сажен). У рамок карт подписываются их широты (параллели) и долготы (меридианы), а рамки крупномасштабных карт разбиваются на минуты.

Чтобы определить масштаб карты, измеряют в сантиметрах (или дюймах) длину отрезка меридиана между параллелями или длину одной его минуты.

Из-за допускаемых неточностей при измерении циркулем, а возможно, и некоторой деформации карты здесь получены приближенные значения масштабов. Так как карты издаются в определенных масштабах, то нетрудно догадаться, что первая карта имеет масштаб 1:100 000, т.е. в 1 см – 1 км, а вторая карта десятиверстка (10 верст – в 1 дюйме).

По координатной сетке. Измеряем расстояние между линиями координатной сетки и определяем по обозначенным числам (например, по западной рамке – 28, 30, 32, 34 или по южной рамке – 06, 08, 10), через сколько километров они проведены. Таким образом, находим масштаб карты. Ясно, что линии проведены через 2 км.

Расстояние на карте между соседними линиями равно 2 см, следовательно, 2 см на карте соответствует 2 км на местности. Масштаб карты 1:100 000.

По расстояниям между местными предметами. Если на карте обозначены два предмета, расстояние между которыми на местности известно, например километровые столбы вдоль дороги, то для определения масштаба необходимо число метров между этими предметами на местности разделить на число сантиметров между их изображениями на карте.

Пример. Расстояние между смежными километровыми столбами на карте равно 2 см, на местности – 1000 м. Следовательно, масштаб карты 1: 50 000, или 1 см карты соответствует 500 м на местности.

По другой карте, масштаб которой известен. Сравнивая измеренные расстояния между двумя одинаковыми пунктами на обеих картах и, зная масштаб одной из них, определяем масштаб другой.

Пример. На карте, масштаб которой неизвестен, расстояние между пунктами равно 6,5 см. То же расстояние, измеренное по карте, масштаб которой известен, равно 3250 м. Отсюда масштаб определяемой карты будет: 3 км 250 м : 6,5 см = 50 000 см, или в 1 см – 500 м.

Непосредственным измерением расстояний на местности. Когда ни один из предыдущих способов почему-либо не подходит, а мы находимся на местности, изображенной на карте с неизвестным масштабом, выбираем на более или менее ровном участке два предмета, лежащие недалеко один от другого, и измеряем расстояние между ними на местности в шагах и на карте в сантиметрах.

Пример. От километрового столба у дороги до силосной башни примерно 400 шагов, или 300 м, так как 1 шаг равен 75 см. На карте между этими же предметами измерено 3 см. Отсюда масштаб нашей карты 300:3 = 100 м в 1 см, или 1:10 000.

Измерение расстояния по карте

Измерение по карте (схеме) расстояний заключается в том, что вначале измеряют длину отрезков (линий) линейкой, полоской бумаги, циркулем на карте (схеме), а затем, пользуясь масштабом карты, определяют, какому расстоянию они соответствуют на местности.

Для измерения расстояний удобно пользоваться курвиметром, особенно при измерении кривых и извилистых линий. Перед измерением необходимо, вращая колесико, установить стрелку на нулевое деление, затем провести колесико с равномерным нажимом от исходной до конечной точки.

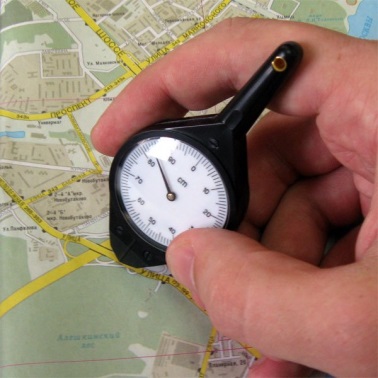

Рис. 1. Измерение расстояния на карте курвиметром

При этом следует обращать внимание на то, чтобы при продвижении курвиметра показания счета пути возрастали, а не убывали; в противном случае курвиметр надо повернуть на 180°. Если шкала курвиметра рассчитана в километрах, полученное расстояние считывается непосредственно со шкалы. Если деления даны в сантиметрах пути колесика на карте, то полученное число делений надо умножить на цену деления в метрах (например, 1 см = 250 м).

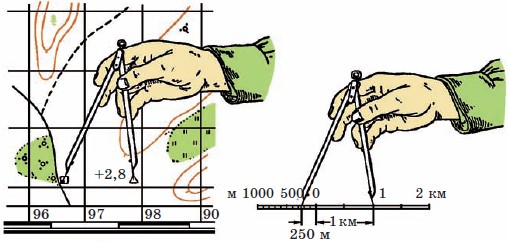

Рис. 2. Измерение на карте с помощью циркуля

Фактическая точность измерения прямых линий по карте колеблется в пределах 0,5…1 мм в масштабе карты.

Расстояния, длина маршрута вдоль дорог, троп, рек или ручейков на карте получаются несколько меньше действительных, так как начертания этих объектов несколько обобщаются, причем обобщения тем больше, чем меньше масштаб карты.

Определение сторон горизонта по компасу

Быстрее и надежней всего установить направление на север и вычислить свой маршрут можно с помощью компаса. На север укажет магнитный, помеченный красной, синей, либо флуоресцентной краской, конец стрелки. Градусная шкала поможет перевести на язык цифр и зафиксировать выбранное направление.

Самым распространенным прибором ориентирования является компас системы Андрианова (рис. 3), артиллерийский компас (рис. 4) и спортивный жидкостной компас (рис. 5).

Компас Андрианова позволяет производить расчеты в градусах и в тысячных. Надписи на неподвижной шкале градусных делений (цена деления 3°) даны по часовой стрелке через 15°, а в тысячных – в обратном направлении через 500 тысячных (5-00). Визирное приспособление подвижно.

Рис. 3. Компас Адрианова

Артиллерийский компас отградуирован только в тысячных с ценой деления 100 тысячных (1-00) по часовой стрелке. Визирное приспособление неподвижно, а вращается шкала (лимб), что позволяет, не меняя положение компаса, быстро совмещать нулевое деление лимба с северным концом магнитной стрелки. Зеркало на откидной крышке позволяет при визировании на предмет контролировать ориентирование компаса и производить отсчёт по лимбу.

Рис. 4. Артиллерийский компас

Очень удобен для использования спортивный компас, стрелка которого помещена в специальную жидкость, благодаря чему она быстро успокаивается и почти не колеблется при движении.

Шкала обычного компаса разбита на 360 делений-градусов. Каждый градус соответствует 1/360 части горизонта. Соответственно на каждую сторону света приходится 90°. Отсчет начинается с 0°, обозначающего на компасе север.

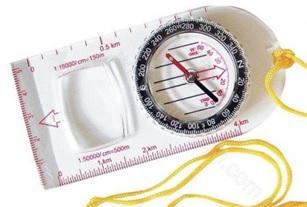

Рис. 5. Спортивный компас

В некоторых импортных компасах разбивка шкалы производится на более экзотические морские румбы, каждый из которых состоит из одиннадцати градусов. Поэтому в «морской» шкале не 360°, а всего лишь 32 румба (или уж совсем непонятно откуда взявшиеся 60 румбов).

Главные румбы:

Север (С) обозначается Норд (N),

Юг (Ю) обозначается Зюйд (S),

Восток (В) обозначается Ост (О),

Запад (3) обозначается Вест (W).

Соответственно направления, получаемые делением пополам каждой четверти горизонта, называются четвертными:

Норд-ост (NO) – северо-восток,

Норд-вест (NW) – северо-запад,

Зюйд-ост (SO) – юго-восток,

Зюйд-вест (SW) – юго-запад.

Средние направления между главными и четвертичными румбами обозначаются тремя буквами. Например, средний румб между NO и О называется Ост-норд-ост (ONO) и т. д.

Но в любом случае Север (Nord) всегда ноль!

Цифра «ноль» на градусной шкале поворотом компаса вокруг своей оси подгоняется под северную стрелку. Карта-схема так же разворачивается верхней стороной на север.

Азимуты и движение по азимутам

Азимут – это угол между направлением на север и направлением к выбранной цели. Азимуты отсчитываются от 0 до 360 по ходу часовой стрелки. Почти всем известен эффект «движения по кругу» по незнакомой местности. Как говорится, «леший водит»! Дело в том, что одна нога у человека почти всегда заметно сильнее другой. И соответственно длина шагов различна. Если Вы не будете контролировать направление движения, то через некоторое время рискуете увидеть свои собственные следы. Чтобы «лешему на удочку» не попасться, в момент ориентирования и принятия решения двигаться, надо выбрать азимут, т.е. найти на горизонте (либо в пределах видимости) ориентир и идти к нему. При достижении этой промежуточной цели вновь повторите ориентирование и выбор азимута.

Чтобы определить азимут на местности, надо:

– встать лицом в направлении предмета, на который требуется определить азимут;

– ориентировать компас, то есть подвести его нулевое деление (или букву С) под затемнённый конец стрелки;

– вращая компасную крышку, направить на предмет визирное приспособление;

– против указателя визирного приспособления, обращенного к предмету, прочесть величину азимута. Совмещение визирной линии с направлением на цель достигается многократным переводом взгляда с визирной линии на цель и обратно. Не нужно поднимать компас до уровня глаз, снижается точность измерения.

Дежурный азимут пригодится в том случае, если Вы заблудились. Когда Вы установите его значение на компасе, он должен привести вас к известной точке. Представьте, что Вы идёте на север, к востоку от вас река. Она не является частью вашего маршрута и не может служить линейным ориентиром. Однако, если Вы заблудились, Вы знаете, что прямой азимут на запад от реки вернёт Вас на заданный маршрут. Таким образом, Вы можете использовать реку, как исходную метку для определения азимута пути или чтобы вернуться на исходную точку маршрута.

Обратный азимут. Если Вы идёте по компасу, то рано или поздно Вы можете отклониться от заданного курса. Попробуйте в этом случае взять обратный азимут, чтобы вернуться на последнюю известную точку. Обратный азимут означает, что вам нужно повернуть на 180 градусов и двигаться в обратном направлении. Самым простым способом будет представить компас, как часы. Если ваш текущий азимут совпадает с 12 часами, поверните шкалу компаса на 6 часов и получите обратный азимут.

Если компас вышел из строя

В аварийных условиях обращаться с компасом следует особенно осторожно – хранить во внутреннем кармане или под одеждой на крепком шнурке. Носить компас в наружных карманах или на руке опасно, так как в подобном положении его легко потерять или разбить защитное стекло. Если компас сломался, следует отыскать и сохранить магнитную стрелку, с помощью которой всегда можно изготовить импровизированный компас из подручных материалов.

Самодельный компас. Проще всего нацепить компасную стрелку на острие вертикально поставленной иголки и дождаться, когда она развернется в линии север – юг. Но в этом случае будет очень сложно ориентироваться в градусном отсчете.

Поэтому желательно сохранить не только стрелку пришедшего в негодность компаса, но и шкалу, которую можно с помощью нити или смолы прикрепить к плоскому куску коры или пенопласта. В центр импровизированного компаса ушком вниз надо воткнуть небольшую иголку или острую, сухую рыбью кость, на которую надеть стрелку. Главное неудобство подобного компаса состоит в том, что после каждого пользования стрелку приходится снимать с оси и надежно прятать.

Чтобы пользоваться компасом постоянно, нужно рабочую поверхность закрыть защитным стеклом. Для этого в коре или пенопласте вырезать углубление, диаметром превышающее на 1…2 мм длину стрелки с таким расчетом, чтобы стрелка, насаженная на ось, на 0,5…1 мм оказалась ниже среза шкалы. Это необходимо для того, чтобы стрелка с одной стороны не цеплялась за шкалу при вращении, с другой – не тормозилась прижавшим ее сверху защитным стеклом. Рабочая плоскость закрывается осколком любого стекла, посаженным на смолу, или затягивается обрывком прозрачной полиэтиленовой пленки, которая закрепляется на ребре компаса с помощью круговой нити или резинки. Пленка защитит компас от воды, ветра и одновременно не даст возможности стрелке соскочить с оси. Роль тормоза может выполнять нить или тонкая резинка, натянутая поверх пленки, и подложенный под нее кусочек пробки, пенопласта, коры, резинки, упирающийся в центр стрелки (рис. 6).

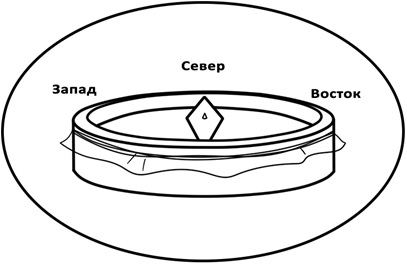

Рис. 6. Отремонтированный компас

Помочь сориентироваться в сторонах света могут стальные иголки и булавки. Для этого перед походом все иголки и булавки следует намагнитить, прилепив на несколько десятков минут к любому имеющемуся магниту, и, сверив с рабочим компасом, пометить северный конец краской.

В аварийных условиях можно для этой цели использовать магнит, находящийся в динамике любого переносного приемника, в наушниках аудиоплейера или попытаться намагнитить иголку с помощью электричества. Для этого необходимо иметь источник питания (батарейку, аккумулятор, солнечную батарейку от мощного калькулятора или другого переносного электронного прибора, фонарик-жучок и т.п.) с напряжением не менее 2 В (некоторые источники указывают 6 В), а также кусочек проволоки в изоляции. При работе с лаковой изоляцией следует соблюдать максимальную осторожность, так как она легко повреждается. Если проволока голая, то иголку перед намагничиванием следует обернуть в несколько слоев сухой бумаги, полиэтиленовой пленки или другого изолирующего материала. Проволока наматывается витками вокруг иголки и присоединяется к клеммам батареи на несколько (желательно не меньше чем на 10) минут (рис. 7).

При этом надо стараться, чтобы витков было как можно больше. Северным концом намагниченной иголки будет тот, куда подходит провод от отрицательной клеммы батареи. В случае сомнения северный конец стрелки можно определить, сверив его по Полярной звезде.

Рис. 7. Намагничивание иглы с помощью элемента питания

При необходимости намагниченную иголку или «жало» обломанной булавки достаточно потереть между пальцами или о волосы и осторожно уложить на поверхность спокойной воды. Сдерживаемая силами поверхностного натяжения, иголка постепенно развернется в линии север – юг. Если иголка тонет, ее надо дополнительно натереть любым пищевым или техническим жиром и опустить на поверхность воды на двух нитяных петельках.

Более толстые иголки и булавки для придания им дополнительной плавучести можно воткнуть в кусок пробки, кору, пенопласт, соломинку или две…три спички и также опустить на воду. Можно иголку полностью засунуть в соломинку, предварительно запомнив, куда смотрит северный конец (рис. 8).

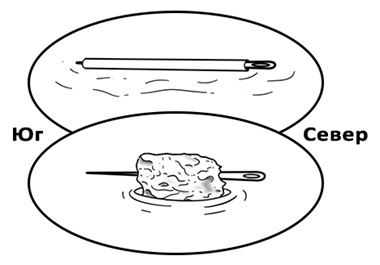

Рис. 8. Придание плавучести металлической игле

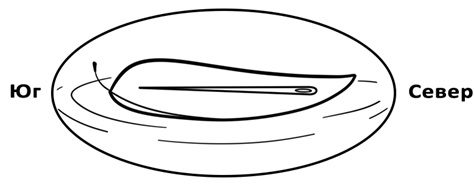

Рис. 9. Намагниченная игла на листе дерева

Наконец, можно аккуратно уложить на кусок бумаги или лист дерева, плавающий на поверхности воды (рис. 9), или просто подвесить на тонкой нитке, затянув в точке равновесия небольшой петлей, или воткнуть в заранее завязанный на конце узелок (рис. 10).

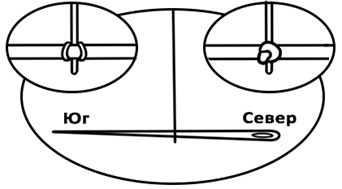

Рис. 10. Намагниченная игла, подвешенная на тонкой нитке

Помните, что емкости, используемые для воды, в подобных примитивных компасах должны быть не из металла, а из стекла, пластика, дерева или тому подобных немагнитных материалов. Близость металла искажает показания магнитной стрелки! А сама вода должна быть несоленой!

Кроме иголок и булавок, в качестве компасной стрелки можно использовать лезвие безопасной бритвы (или его половинку), предварительно намагниченное и подвешенное с помощью тонкой нити или воткнутое в кору дерева, плавающую на поверхности воды (рис. 11). Нить, на которой будет висеть лезвие, следует использовать только одинарную, так как двойная, пропущенная через центральное отверстие и удерживаемая за оба конца, будет препятствовать свободному кручению лезвия!

Рис. 11. Стрелка компаса из бритвенного лезвия

В аварийных условиях намагнитить бритвенные лезвия можно с помощью магнитов в динамиках и наушниках радиоприемников и магнитол описанным выше электроспособом.

В крайнем случае, надо поставить лезвие перпендикулярно раскрытой ладони и несколько раз провести острием по коже туда-сюда. Или таким же образом по волосам. Правда, такого электростатического намагничивания хватает очень ненадолго. И сила его не настолько велика, чтобы развернуть на воде пробковый поплавок. Но вот чтобы прокрутиться на нитке, его достаточно.

Работа с бритвенными лезвиями усложняется тем, что, в отличие от иголок, они имеют значительную площадь и потому очень чутко реагируют на любое дуновение ветерка, всякое движение и даже дыхание человека. Не обеспечив магнитному лезвию абсолютный покой в защищенном от сквозняков месте, невозможно ожидать от него надежного результата измерений! Поэтому подвешивать его лучше в стеклянной банке или пластиковой бутылке с отрезанной горловиной, либо в растянутом на колышках в положении вверх дном полиэтиленовом мешке, пропустив внутрь него нитку через небольшое, прорезанное в дне отверстие (рис. 12).
