Реки, меандры и озера

Течение воды в реке – сложный процесс, который происходит в неоднородной среде. Хотя наука не объясняет всех нюансов ее движения, она дает ключ к пониманию основных свойств этого явления.

Сколько раз, гуляя по тропе вдоль ручья или реки, мы задавались вопросом: почему поток вместо кратчайшего пути (прямой линии) петляет из стороны в сторону? Конечно, некоторые его части почти прямые – из-за особенностей рельефа местности или проложенного человеком русла. Однако, когда водный поток свободно распространяется по равнине, обычно он вырисовывает петли и изгибы. Иногда образующиеся петли повторяются относительно регулярно (илл. 1). Как объяснить появление этих излучин, или меандров?

Чаинки в чашке…

Одним из первых, кто задумался о причинах формирования этих изгибов, был Альберт Эйнштейн. В 1926 году он представил Прусской академии наук доклад без каких-либо уравнений, озаглавленный «Причины образования извилин в руслах рек и так называемый закон Бэра». В чем же суть этого знаменитого закона? Основываясь на наблюдениях выдающихся географов XIX века, естествоиспытатель Карл Бэр пришел к выводу, что в Северном полушарии, в равнинной местности, правый берег рек обычно более крут, чем левый, а в Южном полушарии все наоборот: левый берег круче правого.

Прежде чем перейти к изучению излучин рек и формы берегов, Эйнштейн предлагает поставить небольшой опыт, воспроизводящий повседневное привычное нам действие: размешать ложечкой сахар в чашке чая. В этом эксперименте Эйнштейна заинтересовало явление, которое на первый взгляд кажется противоречащим здравому смыслу: вызываемое ложкой вращение жидкости создает вертикальные вихри (илл. 2). Чтобы их увидеть, Эйнштейн добавляет в воду чаинки. При размешивании жидкости ложкой видно, что чаинки собираются в центре дна чашки (илл. 3). Предлагаем читателю убедиться в этом самостоятельно!

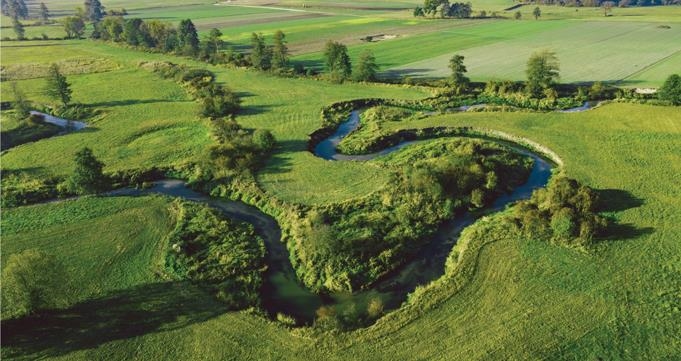

1. Излучины реки Снейк («Змея»), США

Вот как Эйнштейн объясняет это явление: в результате вращения на жидкость действует центробежная сила, отбрасывающая ее от оси вращения, и она тем сильнее, чем быстрее вращение (см. главу 4, «Еще одна фиктивная сила: центробежная»). У стенок чашки жидкость тормозится трением, поэтому вращается немного медленнее, чем в центре чашки. «В частности, – добавляет Эйнштейн, – угловая скорость вращения, а следовательно, и центробежная сила у дна чашки меньше, чем у краев. Таким образом возникает циркуляция жидкости, показанная на илл. 2, которая и заставляет чаинки собираться в центре чашки».

2. При размешивании воды в чашке ложечкой в жидкости образуются вертикальные вихри

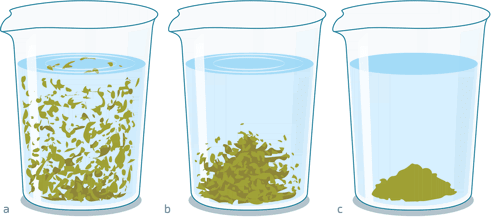

3. Опыт Эйнштейна. Воду с чаинками размешивают ложечкой (а). Вскоре чаинки собираются в центре стакана (b) и в конечном итоге опускаются на дно (c). Их движение доказывает наличие вертикальных вихрей, хотя их существование, кажется, противоречит интуиции

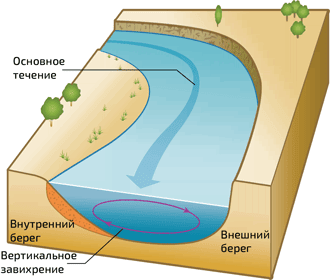

4. Циркуляция воды на изгибе реки по Эйнштейну. Центробежная сила, направленная от внутреннего берега к внешнему, действует в каждой точке жидкости. Но вблизи дна ее действие уменьшается из-за трения, и в основном потоке возникает вертикальная циркуляция. Она захватывает песок с внешнего берега и относит во внутреннюю часть меандра

Как меняется русло рек?

Теперь проанализируем движение воды в той части реки, где она образует излучину. Оно аналогично движению воды в чашке, отмечает Эйнштейн. Так же как жидкость в ходе эксперимента тормозилась стенками чашки, скорость потока уменьшается трением в непосредственной близости от дна: таким образом, центробежная сила, направленная наружу от поворота, здесь меньше, чем у поверхности. Таким образом, возникает вертикальная циркуляция, обращенная во внешнюю сторону излучины около поверхности и внутрь вблизи дна (илл. 4).

Это завихрение переносит внутрь изгиба землю и гальку, которые вымывает из внешнего берега. На внутреннем берегу образуется намыв точно так же, как возникал «нанос» чаинок в центре дна чашки в предыдущем опыте. В обоих случаях, когда вода поднимается и под действием силы тяжести оставляет все, что влекла за собой, происходит осаждение. Эрозия внешнего берега и намыв на внутреннем берегу постепенно превращают едва заметный изгиб в меандр с крутым внешним и пологим внутренним берегом. Вследствие продолжающейся эрозии русло реки, скорее всего, в конце концов сольется у начала и конца изгиба и возникнет остров (илл. 5 и 6).

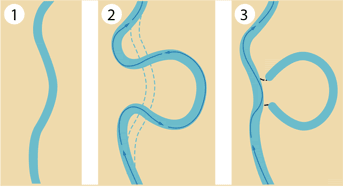

5. Изгиб реки, поначалу умеренный (1), постепенно увеличивается, образуя излучину с отложением нанесенного песка на внутреннем берегу (2), а затем приводит к образованию острова или озера в форме подковы (3)

Вышеизложенные соображения делают понятным различие между формой внешнего и внутреннего берегов в излучине, но это еще не все. Как объяснить закон Бэра, согласно которому формы правого и левого берегов различны не только на излучинах? И как объяснить наблюдения географов, которые указывают, что в Северном и Южном полушариях крутость берегов противоположна? Читатель уже догадывается, что здесь, вероятно, играет важную роль вращение Земли, мы вернемся к нему в главе 4, «Возвращение к закону Бэра».

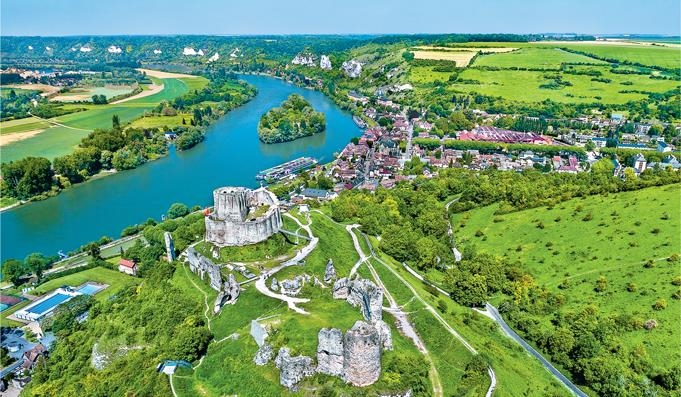

6. Меандр Сены в Лез-Андели, вид на замок Шато-Гайар и остров. Внешний берег крутой, а внутренний – пологий

Какую форму принимают меандры?

Форма русла реки во многом зависит от рельефа местности, по которой река протекает. В районе с неоднородным ландшафтом река петляет, избегая неровностей и выбирая путь с наибольшим уклоном. Но и на равнине прямолинейность русла не сохраняется. Небольшой обвал земли или падение дерева на берегу заставляют поток образовать изгиб, который может постепенно увеличиваться, образуя меандр в соответствии с описанным выше процессом.

Какую именно форму обычно принимают меандры реки, текущей по равнине? В 1960-х годах геологи пришли к выводу, что каждая извилина имеет специфическую форму – такую, которую принимает гибкий стержень, если его согнуть, приблизив концы друг к другу (илл. 7). Она представляет собой эйлерову кривую, названную так в честь швейцарского математика Леонарда Эйлера (1707–1783), который первым решил эту задачу. Работа Эйлера по-прежнему широко цитируется в руководствах о прочности балок – те начинают изгибаться, если слишком сильно надавить на их концы (см. врезку в главе 1, «Опыт с продольным изгибом»).

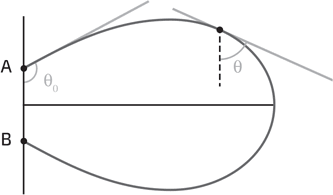

7. Форма, принимаемая упругим стержнем, концы которого зафиксированы в A и B, называется кривой Эйлера. Угол Ѳ между касательной и прямой AB позволяет определить кривизну dѲ/ds, производную от Ѳ относительно пути, пройденного по кривой. Эйлерова кривая минимизирует среднюю квадратичную кривизну стержня, то есть минимизирует интеграл ∫(dѲ/ds)2ds, где Ѳ – угол между касательной и некоторым выбранным направлением, а s – длина вдоль кривой. Интеграл берется вдоль всего стержня

Это заключение согласуется с ранее проведенными лабораторными экспериментами, в которых моделировался процесс эволюции русла реки «в идеальных условиях». Оказалось, что в изначально прямолинейном русле очень быстро образуются меандры, хорошо описываемые кривой Эйлера (илл. 8a). Очевидно, что в природе поведение русла реки существенно сложнее «лабораторного» русла (например, из-за неровной местности). И все же подобные структуры, обычно периодические, возникают естественным образом, когда река течет по равнине (илл. 8b). Как правило, чем шире река, тем больше на ней излучин.

Термин «меандры» породила очень извилистая турецкая река Большой Мендерес (тур. Büyük Menderes), название которой происходит от греческого Μαιανδροs («меандрос»). Помимо излучин реки, меандрами называют также извилистые потоки, которые образуются на поверхности ледников, или океанические течения, такие как Гольфстрим.

Для всех этих явлений, происходящих в однородных средах, случайные процессы способствуют образованию более или менее периодических излучин, однако причины их возникновения различны.

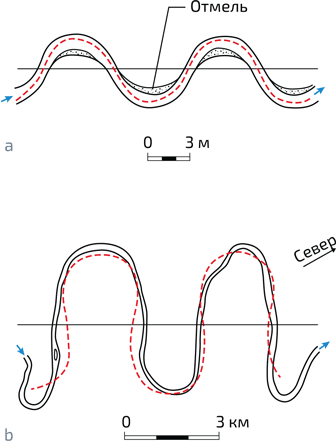

8. а. Меандры, появившиеся в лабораторных условиях в первоначально прямолинейном канале, проложенном в однородной рыхлой среде. Через несколько часов под действием эрозии он изгибается и появляются меандры. Соответствующая кривая Эйлера обозначена пунктиром.

b. Форма природной реки (Потомак в Поу-Поу, США) и ее приближение эйлеровой кривой (пунктирная линия)

Опыт с продольным изгибом

Возьмем плоскую пластиковую линейку, поставим ее на стол и надавим на верхний конец. Пока приложенная сила невелика, линейка остается прямой (см. илл. ниже). Но при определенном давлении линейка сгибается: это явление называется продольным изгибом. Оно возникает, когда сила, действующая на концы, превышает некоторый предел, который тем ниже, чем длиннее и гибче линейка. Очевидно, архитекторы и строители не должны превышать этот предел, когда, например, подпирают террасу металлическими опорами…

В нашем опыте, когда сила воздействия превысила этот предел, линейка согнулась вправо. Но с той же вероятностью она могла бы согнуться и влево! Эту ситуацию можно сравнить с выбором, стоящим перед путешественником, который оказался на незнакомой развилке. Физическое явление, которое открывает две равновероятные возможности изменения какого-либо параметра, ученые называют бифуркацией (от лат. bifurcus – «раздвоенный»).

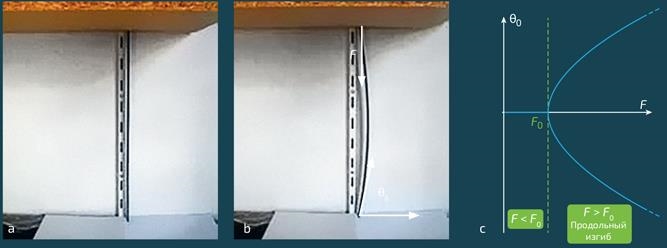

Явление продольного изгиба

a. До тех пор, пока вертикальная сила F, прилагаемая к линейке, остается меньше предела F0, линейка не деформируется.

b. Как только F > F0, линейка начнет сгибаться (и даже может сломаться, если сила станет слишком большой).

c. Изменение угла Ѳ0, который образует вертикальная линейка в зависимости от величины силы F. Когда последняя достигает величины F0, линейка может изогнуться вправо (Ѳ0 > 90˚) или влево (Ѳ0 < 0): кривая изменения угла Ѳ0 имеет две ветви, которые создают бифуркацию

Озера и реки

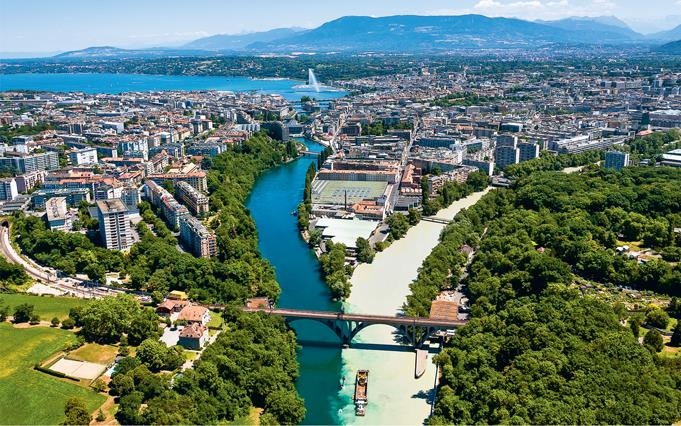

В большое озеро обычно впадает много водных потоков. Например, в Женевское озеро втекает не только Рона, но и небольшие реки, такие как Дранс на юге и Вёвеж на севере. А вытекает из него одна Рона. И это общее утверждение: независимо от количества впадающих в озеро рек, из него никогда не вытекает более одной! Как это объяснить?

Причина заключается в том, что вода из озера вытекает по самому глубокому (низкому) руслу, которое она находит. Если не принимать во внимание исключительные случаи паводков, то обычно поверхность воды в озере находится на уровне самого низкого из возможных мест вытекания, поэтому из него выходит только один поток. Даже если из озера в данный момент вытекает несколько рек, такая ситуация будет нестабильной: ее можно наблюдать только на недавно сформировавшихся озерах. Действительно, самый глубокий поток с более быстрым течением вызовет и более сильную эрозию. В результате его пропускная способность будет увеличиваться, что приведет к снижению уровня озера. Поэтому другие русла будут постепенно мелеть и в конце концов заполнятся грязью. Таким образом, из всех вытекающих из одного озера рек «выживает» только самая глубокая.

9. Дельта Роны. Подходя к Средиземному морю, река разделяется на несколько рукавов

Аналогичными свойствами обладают и реки. Хорошо известно, что реки способны сливаться (когда одна впадает в другую), в то время как разветвляются они очень редко. Поток воды повсюду следует по пути с наибольшим уклоном, и маловероятно, что в каком-то месте этот путь раздвоится. Лишь одна специфическая область является исключением: это устье реки, то есть место ее впадения в море, водохранилище, озеро или другую реку. Здесь река иногда разделяется на несколько рукавов, образуя дельту (илл. 9). Дело в том, что вдали от моря поток выстраивает свой путь через складки местности, которые формировались долгие миллионы лет. В дельте же, напротив, река сама формирует свои берега, при этом вынося песок в море и перекрывая этими отложениями свой путь.

Итак, река добралась до моря, и эта глава подходит к концу! Мы еще вернемся на морской берег в главе 5, чтобы обсудить другое удивительное природное явление – прилив.

Искусственные и природные волноводы

Каким чудом звук, порожденный вблизи австралийского побережья, достигает Бермудских островов в десятках тысяч километров от него? Чтобы это понять, проведем параллель между распространением звука и света, для описания которого мы привыкли использовать понятие «луч». Затем мы погрузимся в океан в поисках таинственного волновода, который может передавать звук на огромные расстояния.

За последние 20 лет огромное, постоянно растущее количество данных перемещается с одного континента на другой благодаря оптоволоконным кабелям, пересекающим океаны (илл. 1). На илл. 2 показан путь сообщения, отправленного с вашего компьютера или телефона американскому или японскому коллеге. Конечно, эти световые волны слабеют во время пути, но затухание относительно невелико, а необходимое количество промежуточных станций удивительно мало.

Распространение звуковых волн

Оказывается, что океан способен выступать в качестве акустического волновода. Это удивительное явление обнаружили советские и американские ученые в 1940-х годах: звуковые волны, распространяющиеся в океане, иногда обнаруживаются в тысячах километров от их источника! В одном из самых впечатляющих экспериментов звук подводного взрыва у побережья Австралии обогнул половину земного шара и был зарегистрирован на уединенном архипелаге Атлантического океана – Бермудских островах. Звуковой сигнал прошел под водой более 19 600 км – абсолютный рекорд!

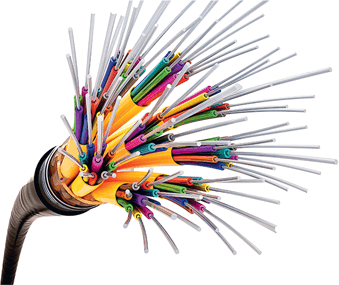

1. Пучок оптических волокон в защитной оболочке. Оптические волокна из стекла или пластика имеют в диаметре 125 мкм

2. Распространение светового луча в оптоволокне. Передаваемый луч много раз отражается от границы между сердцевиной и оболочкой и таким образом направляется по волокну. Данные кодируются изменением интенсивности света

Интенсивность звукового сигнала падает по мере удаления от источника. Действительно, излучаемая источником энергия распределяется равномерно во всех направлениях. При этом в отсутствие затухания общая энергия звуковой волны остается неизменной. На расстоянии R от источника эта энергия распределяется по площади сферы, пропорциональной R2. Таким образом, интенсивность звука при удалении от источника падает по закону 1/R2 (илл. 3). И это еще не учитывая рассеивающих явлений, поглощения и диффузии в среде, где распространяется звук!

Чтобы австралийский взрыв был услышан на Бермудских островах, интенсивность дошедшей туда волны должна оказаться достаточно заметной. А для этого необходимо, чтобы излучаемая источником волна была направлена на архипелаг и не рассеивалась в других направлениях. Чтобы волна распространялась соответствующим образом, нужно, чтобы у волновода были полностью отражающие стенки: непроницаемые и не поглощающие звук.
