Программирование для карманных компьютеров

Я еще помню Советский Союз. Я помню очереди за всем, кроме макарон, я помню советскую ЭВМ «большой» серии, помню первые советские микро-ЭВМ, самодельные «ZX-Spectrum», компьютер БК-0010 и первую советскую «персоналку», собранную на Киевском «Электронмаше», которая была аналогом IBM 8086. Иногда я себе кажусь просто динозавром, который до сих пор еще не вымер. Я помню даже ощущение гордости от того, что мой компьютерный класс в университете оснащен самыми современными компьютерами. Это были компьютеры IBM 486, 133 МГц, 32 Мбайт ОЗУ и жесткий диск с емкостью 256 Мбайт. Тогда это были просто роскошные машины.

Когда я покупал свой Pocket PC, я не вспоминал об этом. Мне нужно было что-то удобное. То ли электронная записная книжка, то ли блокнот, то ли ежедневник. Чтобы можно было и мысли записать в дороге, и почитать, и поиграть, и не забыть сделать нужные дела. Я покупал карманный компьютер не так, как это делают все нормальные люди. Я сначала купил это устройство, а потом стал выяснять, что именно попало мне в руки.

Продавец-консультант при покупке не смог мне толком объяснить, чем отличается электронная записная книжка от Palm, а Palm, в свою очередь, от Pocket PC. «Это, в общем-то, одно и то же, – сказал он. Можно книжки читать, можно записывать что-то. Pocket PC красивее, он цветной. И на нем стоит такая маленькая Windows.» И это все, что я знал о своем компьютере на момент покупки. И оказалось, что эта машинка стоит столько же, сколько и обычный современный компьютер средней категории без монитора. Каково же было мое удивление, когда я обнаружил у себя в руках не дорогой аналог электронной игры «Tetris», а полноценный компьютер. В придачу ко всему он был оснащен не «маленькой», а практически полноценной операционной системой Windows. Систему Linux обнаружить там было бы не так удивительно, поскольку я давно знаю, какой маленькой, без потери функциональности, при необходимости может становиться эта операционная система.

Познакомившись с машинкой лучше, я выяснил, что процессор у нее мощнее, чем у тех IBM 486, которыми я когда-то гордился. У них было больше памяти, и на моем новом карманном компьютере можно было даже играть в Doom. Конечно, в Doom я не играю уже давно, но сама эта возможность радовала и вызывала теплые воспоминания о коллективных сражениях в локальной сети.

Прошло еще немного времени. Вдоволь наигравшись со своим новым компьютером и установив на него множество разных программ, я пережил незабываемые мгновения «жесткой» перезагрузки, когда система вернулась к своему первозданному состоянию. Куда же делось все, что я три месяца устанавливал? После этого я, наконец, задался вопросом, как же создаются программы для Pocket PC? Судя по количеству бесплатных и условно-бесплатных программ, для этого вряд ли надо было покупать специализированное программное обеспечение.

После того, как я задал себе этот вопрос, моя жизнь не стала легче. Есть такой сорт людей, о которых можно сказать, что их всегда мучает любопытство и они никогда не идут легкими путями. Я как раз из таких людей. Знаете ли, есть определенная прелесть в том, чтобы сначала выполнить жесткую перезагрузку своего Pocket PC, а потом уже обнаружить в нем утилиту QBackup, которая позволяет безболезненно восстановить состояние системы. Именно поэтому в поиске инструментов программирования для своего «наладонника» я потратил много времени на исследование всяких путей. Я пытался заставить работать на Pocket PC программы, написанные на Java, и программировать для Pocket PC на нем самом, а не на настольном компьютере.

Наигравшись с нестандартными средствами, я решил попробовать пойти законным путем, который предлагает Microsoft. Я принял решение воспользоваться инструментами программирования, которые были созданы разработчиком операционной системы для Pocket PC. Загрузив с сайта компании Microsoft инструменты разработки, я был приятно удивлен. Я получил в свое распоряжение полноценные среды разработки на языках Visual Basic и Visual C++, эмуляторы и отладку приложений. Можно было даже использовать низкоуровневое программирование на языке Assemler. Все было предусмотрено для того, чтобы можно было сосредоточиться на разработке логики программы, а не стандартных элементов интерфейса. Но и освоение этих довольно простых инструментов программирования отняло немало сил.

Эта книга написана для того, чтобы помочь людям, которые начинают программировать для Pocket PC. И не важно, будете ли вы заниматься этим просто ради интереса, или собираетесь сделать программирование для Pocket PC частью своей профессиональной деятельности. Прочтя эту книгу и выполнив приведенные в ней упражнения, вы сможете уверенно и быстро создавать достаточно сложные приложения для вашего наладонника. Конечно, как и любое мастерство, программирование не подразумевает остановки в развитии и достижения всезнания. Прочтя эту книгу, вы не будете знать о программировании для Pocket PC все, но вы очень быстро получите достаточно большой и разнообразный опыт, который поможет вам совершенствоваться и развиваться, обогащая свои знания все новыми находками и овладевая приемами, умениями и навыками.

Даже если ваш опыт программирования весьма невелик, вы все равно получите несомненную пользу от чтения этой книги и достигните практических результатов. Каждая глава, каждый раздел, каждая новая тема сопровождаются выполнением полезных упражнений или созданием отдельного приложения. Я рассчитывал на то, что книгу будут читать в первую очередь не профессиональные программисты, а люди, интересующиеся тем, как можно достаточно легко и быстро написать приложение для Pocket PC. Весь исходный код и алгоритм действий описан на страницах книги.

Необходимое ПО

Чтобы выполнять упражнения, приведенные в большей части книги, необходимо установить определенное программное обеспечение

В этой книге речь будет идти в основном о Pocket PC 2003. Но, поскольку компания Microsoft остается трогательно верной своей традиции обратной совместимости, все программы, которые работали на Pocket PC 2002, могут работать и с версией Pocket PC 2003. Компания Microsoft исключила язык Visual Basic из средств разработки программ для Pocket PC 2003, но при этом оставила возможность запускать программы, написанные на этом языке. Именно поэтому изучение начнется с разработки программ на eMbedded Visual Basic 3. После чего будет рассмотрен процесс разработки на eMbedded Visual C++ 3. Для обоих этих языков необходимо установить пакет eMbedded Visual Tools 3.0 2002 Edition.

Чтобы загрузить и установить этот инструмент, необходимо выполнить следующие действия.

1. Перейти на веб-страницу сайта компании Microsoft, располагающуюся по адресу http://msdn.microsoft.com/mobility/downloads/updates/default.aspx.

2. На открывшейся странице Products & Updates найти ссылку на средство разработки eMbedded Visual Tools 3.0 – 2002 Edition и щелкнуть мышью на ней.

3. Перейдя по этой ссылке, нужно нажать кнопку Download, располагающуюся в правой части страницы. Через некоторое время на ваш компьютер будет загружен файл с наименованием evt2002web_min.exe. Это самораспаковывающийся архив. При запуске этого файла будет отображено диалоговое окно, в котором нужно будет указать путь для распаковки архива. Каталог, в который вы хотите распаковать файлы, необходимо указать в поле Unzip To Folder, после чего следует нажать кнопку Unzip.

4. После распаковки необходимо найти в соответствующем каталоге файл setup.exe и запустить его. После этого останется лишь следовать инструкциям программы установки, выбирая пункт Установить все.

ПРИМЕЧАНИЕ.

Поскольку файл evt2002web_min.exe достаточно объемный, а доступ в Интернет не всегда позволяет за один раз быстро выкачать большой файл, кажется логичным скачать этот файл при помощи какого-нибудь менеджера закачек. Но на веб-странице нет прямой ссылки на этот файл. Однако получить ее достаточно легко. В браузере нужно открыть исходный код страницы, на которой расположена кнопка Download. После этого нужно просто отыскать в исходном коде прямую ссылку на файл evt2002web_min.exe.

После установки комплекта разработчика для Pocket PC 2002 необходимо загрузить и установить такой же комплект для более поздней версии Pocket PC 2003. Для этого нужно на странице Products & Updates найти ссылку на пакет eMbedded Visual C++ 4.0. После этого нужно произвести те же действия, что и для предыдущей версии пакета.

Эти два комплекта позволят разрабатывать полноценные приложения для Pocket PC. Но у компании Microsoft есть еще одна новая технология, которая позволяет разрабатывать приложения для Pocket PC 2003. Эта технология носит наименование. NET. Чтобы создавать приложения, работающие на этой платформе. NET, необходимо использовать среду Visual Studio 2003. Увы, эту среду невозможно загрузить бесплатно с сайта Microsoft, однако ее можно купить у дилеров этой компании.

Если вы не можете приобрести Visual Studio 2003, то это не значит, что программирование для. NET на Pocket PC закрыто для вас. Есть и другие средства разработки для этой платформы, о которых будет рассказано в следующих главах книги.

От издательства

Ваши замечания, предложения и вопросы отправляйте по адресу электронной почты comp@piter.com (издательство «Питер», компьютерная редакция).

Мы будем рады узнать ваше мнение!

Подробную информацию о наших книгах вы найдете на веб-сайте издательства: http://www.piter.com.

Внутреннее устройство Pocket PC

Если не брать в расчет сам факт миниатюрности и отсутствие некоторых привычных на настольном ПК устройств, таких как клавиатура и мышь, то можно считать, что Pocket PC является полноценным компьютером. Мало того, по своим параметрам он является куда более производительной машиной, чем многие, совсем недавно сошедшие со сцены компьютеры.

Как и в каждом настольном компьютере, сердцем Pocket PC является микропроцессор, установленный на материнскую плату и соединенный с различными периферийными устройствами при помощи шины. Поскольку основное достоинство Pocket PC это компактность и мобильность, то устройств, подключаемых к нему, существует не очень много. Сначала их вообще не было, но со временем все же появились мобильные клавиатуры и некоторые другие внешние устройства. Поэтому Pocket PC вполне следует известному изречению «все свое ношу с собой».

Большинство современных Pocket PC снабжено следующими устройствами и органами управления:

♦ TFT-экран. Для Pocket PC стандартным является размер 320x240 пикселов. Экран играет роль и клавиатуры, и мыши, поэтому для работы с ним в состав Pocket PC обычно входит стилус, при помощи которого осуществляется щелчок на определенной области экрана.

♦ Кнопка питания.

♦ Кнопка включения диктофона.

♦ Программируемые кнопки (кнопки приложений).

♦ Навигационная кнопка.

♦ Светодиоды индикации состояния батарей и соединений.

♦ Разъем подключения кабеля соединения с настольным компьютером.

♦ Слот для подключения расширений.

♦ Слот для подключения дополнительной памяти.

♦ IRDA-устройство для беспроводной связи на короткие расстояния в инфракрасном диапазоне.

♦ Антенна (если Pocket PC оснащен встроенным адаптером Wi-Fi для беспроводной связи).

♦ Микрофон.

♦ Микродинамик.

♦ Разъем для наушников.

♦ Кнопки мягкой и жесткой перезагрузки.

♦ Аппаратный регулятор громкости (присутствует только в некоторых моделях).

Внутри корпуса Pocket PC, как уже упоминалось, находится системная плата с установленным на ней микропроцессором и микросхемами дополнительных устройств. Также на материнской плате размещены платы памяти ROM и RAM.

Pocket PC производится множеством фирм на основе разных типов микропроцессоров. Несмотря на то что 80 % этих устройств работают с микропроцессорами ARM, среди наладонников присутствуют также устройства на чипах MIPS и SH. Средства разработки от Microsoft поддерживают создание программ для всех видов процессоров, включая x86, который применяется для запуска на эмуляторе, в то время как сторонние производители средств разработки ограничиваются каким-либо одним типом.

Более подробно о всех типах микропроцессоров, которые сертифицированы для работы с Windows CE, вы можете узнать на русском сайте Microsoft по адресу: http://www.msembedded.ru/processors.aspx.

Pocket PC с точки зрения программиста

Windows CE и Pocket PC

Для программиста общение с устройством – это прежде всего общение с его операционной системой. Даже те программисты, которые пишут драйверы на языке ассемблера, машинных кодах или языке C, все равно пишут их для определенной операционной системы.

Но ознакомившись с историей развития Pocket PC мы можем обнаружить, что с этими компьютерами связывают очень уж много названий операционных систем. В списке находятся Windows CE 2.11, Windows CE 3.0, Windows CE 4.0, Windows CE 4.1, Windows CE 4.2, Windows CE 5.0, Windows CE.NET, Pocket PC 2000, Pocket PC 2002, Windows Mobile 2003, Windows Mobile 2003 SE и Windows Mobile 5.0.

Дело в том, что Windows CE – это модульная, настраиваемая в очень широком диапазоне операционная система, которая в своем чистом виде нигде не используется. Когда производитель создает устройство, то после окончательной компоновки всех комплектующих, определения установленных и подключаемых устройств, органов управления и всего спектра выполняемых функций, наступает этап сборки операционной системы. Из выбранной версии Windows CE создается операционная система для конкретного устройства. Эта операционная система практически собирается из модулей Windows CE как конструктор. В качестве отдельных деталей к ней добавляются модули, которые разрабатывает сам производитель устройства и, возможно, дополнительные приложения. Такая операционная система для Pocket PC в ее современном исполнении называется Windows Mobile for Pocket PC, а первые ее варианты назывались Microsoft Pocket PC. Версии Windows Mobile обычно меняются вместе с версиями Windows CE, из которых они собираются.

В таблице 1.1 показано, как соответствуют друг другу поколения устройств и версии соответствующих операционных систем.

Таблица 1.1. Соответствие поколений устройств Pocket PC, версий Windows Mobile и Windows CE

Нельзя не признать, что Microsoft остается верной своей давней традиции обратной совместимости. Начиная с версии Windows CE 3.0, подавляющее большинство программ, созданных для более ранних версий, запускается и на более свежих версиях OS. Практически все программы, предназначенные для Pocket PC 2002, без особых проблем запускаются на Pocket PC 2003 без перекомпиляции, если при их создании были использованы обращения только к документированным возможностям программных интерфейсов.

Название Windows CE.NET является общим для всех версий Windows CE 4.x. Дело в том, что начиная с версии Windows CE 4.0, Microsoft объявила о включении в состав Windows CE своей новой технологии. NET в виде специального исполнения для встраиваемых устройств Compact Framework (CF). В версию Windows CE 4.0 CF была включена со статусом Beta, в версию 4.1 включалась окончательная реализация, а в версию 4.2 вошла уже. NET Framework service pack 2.

Несмотря на то, что Pocket PC – маленький компьютер и выглядит почти как детская игрушка, программирование для него является вполне серьезным делом. Операционная система Windows Mobile (Windows CE) предоставляет программисту подмножество функций Win32 API и других программных интерфейсов, с которыми программисту приходится взаимодействовать на настольном компьютере.

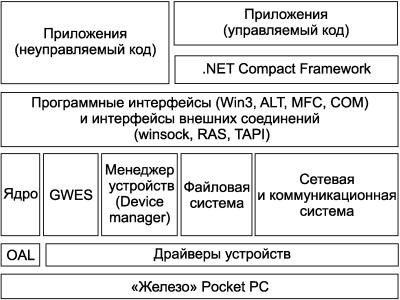

Достаточно простая схема, отображающая архитектуру операционной системы, приведена на рис. 1.1.

Рис. 1.1. Схема архитектуры Windows Mobile для Pocket PC.

Расшифровка терминов, использованных в этой схеме, приведена в следующем списке.

OAL (OEM Adaptation Layer) – минимальное программное обеспечение, необходимое для того, чтобы стандартное ядро операционной системы начало взаимодействовать с устройством. Обычно OAL включает в себя код загрузки ядра и набор нестандартных драйверов.

GWES (Graphics, Windowing, and Events Subsystem) включает в себя графический интерфейс устройства (GDI, Graphics Device Interface) и компоненты пользовательского интерфейса.

Windows CE предоставляет программисту богатейший набор разнообразных API, позволяющий взаимодействовать со всеми устройствами и подсистемами OS.

Core OS Interface отвечает за базовые операции операционной системы по управлению объектами ядра, памятью системы, сообщениями, системным временем, вызовами отладки, динамическими загружаемыми библиотеками.

Блок DLL содержит процедуры управления загрузкой и выгрузкой динамических библиотек, а также вызовом функций из них. Интерфейс Fiber предназначен для создания потоков, управляемых «вручную». В блок Memory Management входят процедуры и функции для управления распределением памяти. Интерфейс Power Management предназначен для управления потреблением электропитания. Интерфейс Message Queue Point-to-Point позволяет с минимальным использованием ресурсов осуществлять обмен сообщениями между окнами, устройствами и ядром. Блок Process and Thread отвечает за создание процессов и потоков, реализацию и управление многопоточной моделью.

Интерфейс Time обслуживет все системные потребности в определении времени, от получения и установки текущего системного времени до миллисекундного измерения временных интервалов. API ToolHelp используется для отладки, а API Pointer обеспечивает управление графическим курсором. Блок Stylus занимается организацией взаимодействия программы с командами, подаваемыми пользователем при помощи стилуса. Блок Authentication отвечает за управление безопасностью системы и занимается защитой от неавторизованного доступа. Он поддерживает механизмы авторизации и аутентификации, отвечающие протоколам NTLM и Kerberos. Блок Cryptography содержит механизм шифрования информации. Механизм опознавания систем, пользователей, приложений и сервисов, с которыми устанавливается контакт через сеть, управляется блоком Сertificates. Блок RAS API и Dial-Up Networking занимается установкой подключения к удаленному компьютеру, а через него к локальной или глобальной сети при помощи протокола PPP. В блоке Fonts содержится интерфейс управления системными шрифтами, а блок MLang отвечает за определение и преобразование текстовых ресурсов одной кодировки в другую. Интерфейс к функциям программно-организованной клавиатуры Pocket PC организован при помощи API Software-Based Input Panel (SIP API).

Блок JScript 5.5 отвечает за поддержку одноименного скриптового языка общего назначения. Организация доступа к Active Directory Service реализована при помощи технологии Lightweight Directory Access Protocol (LDAP). Блок Multilingual User Interface (MUI) отвечает за многоязычный интерфейс пользователя. Он позволяет создавать приложения, которые могут переключать свой интерфейс с одного языка на другой. Очередь сообщений Message Queuing (MSMQ) позволяет приложениям обмениваться сообщениями в распределенных сетях. При помощи блока Network User Interface (NetUI) производится определение конфигурации сетевых и модемных подключений. В API Object Exchange Protocol (OBEX) входит набор функций, позволяющий устройствам обмениваться данными в упрощенном порядке через IrDA или Bluetooth.

Набор интерфейсов для работы с хранилищем данных и реестром содержит в себе дополнительные функциональные блоки. В блоке Database реализована работа со встроенной базой данных Windows CE, представляющей собой легкую файловую базу данных. Она позволяет использовать элементарную функциональность по созданию, хранению, сортировке и доступу к полям записей. Блок File I/0 содержит набор функций и процедур доступа к файлам и каталогам, а также методы для их создания, удаления и переименования. API File Mapping позволяет связывать виртуальное адресное пространство процесса с определенной частью файла или целым файлом, давая возможность процессу получить доступ к содержимому файла через указатели, а также позволяя разделять доступ к файлу между несколькими процессами.

При помощи File System Driver (FSD) файловая структура хранилища данных (например, карты памяти) встраивается в общую структуру файловой системы устройства. В API Registry содержится набор функций для работы с реестром. Информационная модель Pocket Outlook Object Model (POOM) позволяет использовать интерфейсы Pocket Outlook для организации пользовательской информации, которая имеет сходную структуру. Разработчик может использовать эту модель для хранения информации об адресх, контактах и расписании пользователя. API Windows Networking API/Redirector обеспечивает доступ к файловой системе на удаленном компьютере. Блок Virtual Private Networking позволяет объединять Pocket PC и настольный компьютер в единую сеть, а блок Waveform Audio отвечает за воспроизведение звуков. Поддержка протоколов HTTP и FTP и высокоуровневые функции работы с WinSock реализуются при помощи API Windows Internet Services (WinInet), в то время, как API Windows Sockets предоставляет доступ к разнообразным сетевым транспортным протоколам.

Легко заметить, что Windows CE с точки зрения богатства интерфейсов программирования мало в чем отличается от настольного компьютера. Можно сказать, что, программируя для Pocket PC, вы будете работать практически со всеми интерфейсами, с которыми можно работать, создавая приложения для полноценной операционной системы Windows. Разница состоит лишь в том, что количество функций, макросов, COM-интерфейсов и структур в Windows CE меньше, чем в полновесной операционной системе. Это и понятно. Какие-то функции оказались лишними из-за разницы в наборе управляющих компонентов компьютера, а другими пришлось пожертвовать для того, чтобы обеспечить работу операционной системы и приложений в оперативной памяти размером 32 Мбайта.

На самом деле разработчики Microsoft проделали большую работу, создавая Windows CE и заставляя ее работать в условиях ограниченных ресурсов. Невольно закрадывается мысль о том, что если бы такая же работа была проделана с десктопными и серверными моделями, то нам долго не пришлось бы беспокоиться об апгрейте наших компьютеров.

Инструменты программирования для Pocket PC
