Обеспечение высокого качества литых заготовок современных сложнолегированных жаропрочных никелевых сплавов

Процессы, происходящие в жидком металле в вакууме, связаны между собой и в большинстве случаев протекают одновременно. Так, например, процесс раскисления металла углеродом, сопровождаемый выделением пузырей окиси и двуокиси углерода, сопровождается выделением водорода и азота, всплыванием и восстановлением неметаллических включений, испарением примесей легколетучих компонентов и т. д. [2].

Как известно, рафинирование сплавов – это очистка их от примесей, которые ухудшают физико-химические показатели и снижают уровень механических характеристик.

Очистка металлических расплавов от растворённых металлических и неметаллических примесей является одной из главных целей металлургического производства.

Наиболее полное удаление растворённых примесей из никелевых расплавов осуществляется путём окислительного рафинирования, при котором расплав глубоко насыщается кислородом благодаря созданию окислительной атмосферы в печах, продувкой воздухом или кислородом, или за счёт использования окислительного шлака. Растворённые примеси, обладающие бо́льшим сродством к кислороду, чем основной металл, связываются в свободные оксиды. Из этих оксидов только монооксид углерода СО является газом и в виде пузырей уходит из расплава. Остальные примеси дают твёрдые или жидкие оксиды. Частицы подобных оксидов собираются на поверхности расплава в шлаке. Таким путём удаляются Si, Mn, Fe из никелевых расплавов. При подобном способе удаления примесей из расплава не уходят легирующие компоненты, обладающие малым сродством к кислороду. После окислительного рафинирования должно быть обязательно проведено раскисление расплава, т. е. удаление избытка растворённого кислорода [1].

Удаление растворённой примеси, обладающей малым сродством к кислороду, может быть достигнуто в сильно восстановительных условиях, когда атомы подобных примесей становятся отрицательно заряженными ионами, способными соединяться с сильными положительно заряженными ионами металла в шлаке. В результате образуется нерастворимое в расплаве соединение. На подобном явлении основано удаление серы из никелевых расплавов, осуществляемое за счёт образования сульфида кальция Ca2+шл + S2-расрл = CaSшл (индекс «шл» – шлак). Для создания необходимого количества ионов кальция в шлак добавляют карбид кальция СаС2 или фторид кальция СаF2.

Удаление растворённой примеси из расплава может быть осуществлено её взаимодействием со шлаком или флюсом. Примером этого может служить уже описанное связывание серы в сульфид кальция.

Летучие растворённые примеси могут быть удалены из металлических расплавов достаточно высоким перегревом или более надёжным способом – плавкой в вакууме. Достигаемая степень очистки зависит от равновесного давления пара примеси, определяемого её содержанием и коэффициентом активности, от величины остаточного давления над расплавом, от механических препятствий, создаваемых слоем оксидов или шлака, от условий перемешивания расплава и других внешних обстоятельств [1].

Крайне важную роль в этом процессе также играют приёмы, связанные с введением в расплав элементов (например, С, Mg, Ca или РЗМ), которые связывают присутствующие в жидком металле газы или вредные примесные атомы в легкоудаляемые в виде пара, а также оседающие на стенках тигля окисные или шлаковые соединения, кроме того связывающие их в высокотемпературные дисперсные частицы, что обеспечивает перевод вредных разупрочняющих материал-элементов в форму упрочняющих соединений.

Примеси попадают в сплав из исходных шихтовых материалов, а также в результате высокотемпературного взаимодействия жидкого сплава с формой.

Например, при выплавке никелевого жаропрочного сплава ЖСбУ из чистых шихтовых материалов содержание вредной примеси серы, как указывается в работе [3], достигает 0,0089 % масс. Приведённая концентрация серы в сплаве обусловлена наличием её в исходных металлах, входящих в состав этого сплава (таблица 3).

Таблица 3

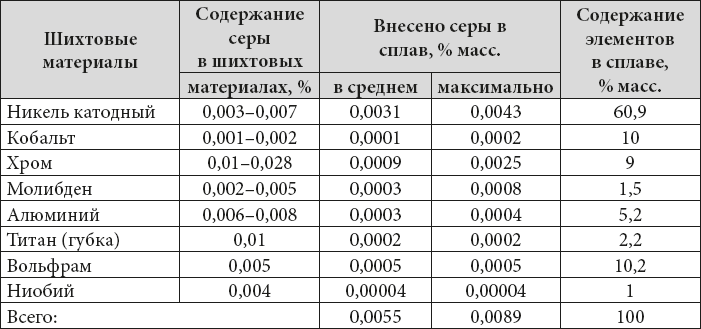

Содержание серы в шихтовых материалах и в сплаве ЖСбУ-ВИ

Все шихтовые материалы, применяемые при плавке литейных жаропрочных сплавов и, в частности, сплава ЖСбУ-ВИ, содержат серу (таблица 3). В результате из шихтовых материалов может перейти в сплав максимально до 0,009 % серы, причём около половины этого количества серы переходит в сплав из электролитического катодного никеля [3].

2.1. Взаимодействие компонентов сплава с газами и футеровкой тигеля

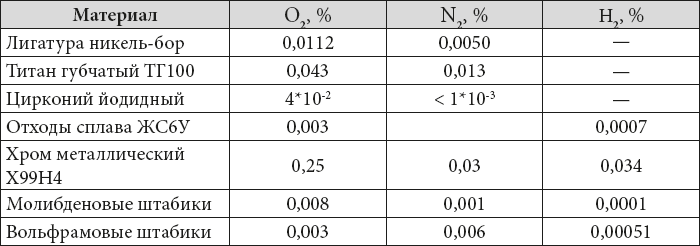

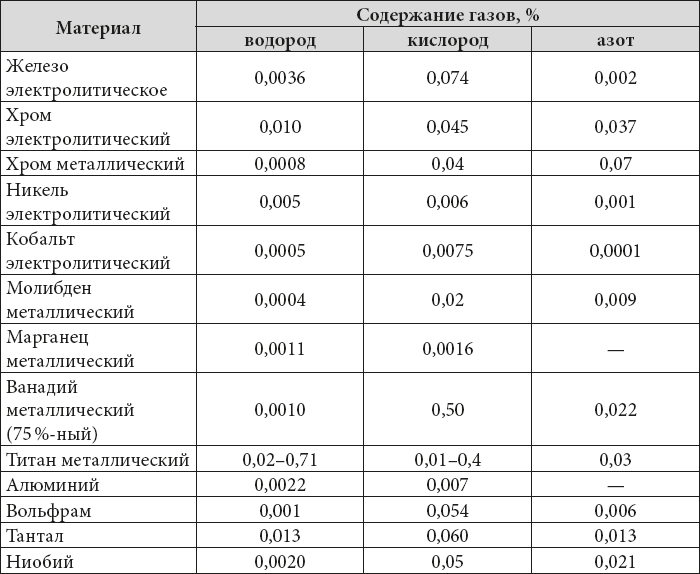

Высокое качество деталей из литейных жаропрочных сплавов, особенно деталей с монокристаллической структурой, обеспечивается высокой чистотой металла по газам (азоту, водороду и кислороду) и вредным неметаллическим примесям (в первую очередь сере, фосфору, кремнию) [4–5]. Одной из вредных примесей в жаропрочных сплавах является азот, который при кристаллизации никелевого расплава образует нитриды и карбонитриды, являющиеся источником образования различных дефектов структуры при получении монокристаллов, в т. ч. равноосных «паразитных» зёрен на поверхности деталей.

Очистка металлических расплавов от растворённых водорода и азота называется также дегазацией. Удаление из расплавов растворённого кислорода называется раскислением. Этот последний процесс ввиду его специфичности рассматривается далее отдельно.

На использовании явления уменьшения растворимости газов при снижении температуры металла основано снижение газонасыщенности сплавов путём простой предварительной переплавки с последующей кристаллизацией, когда полученный расплав разливают в чушки, используемые уже для приготовления рабочего сплава.

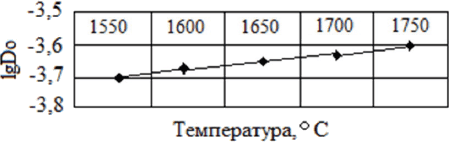

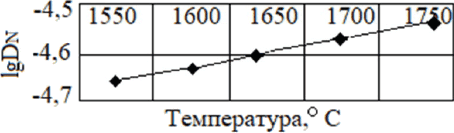

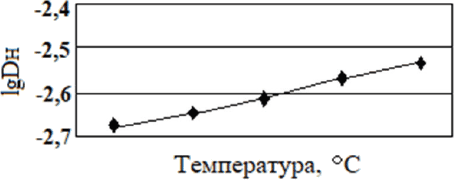

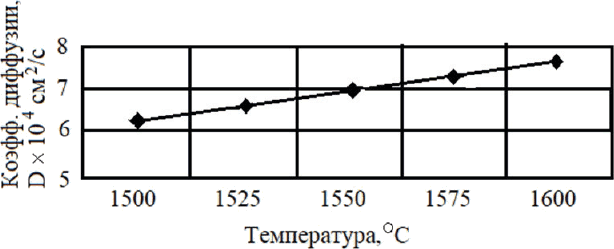

Дегазация металлических расплавов очень часто достигается путём продувки расплавов инертными или активными газами, а также обработкой расплавов летучими соединениями (главным образом, хлоридами). Во всех случаях процесс дегазации основан на диффузии растворённого газа из расплава в пузырь, образованный продуваемым газом, где парциальное давление растворённого газа вначале теоретически равно нулю, а затем приближается к равновесному, определяемому остаточным содержанием газа в растворе-расплаве. Удаление газа из расплава по такому механизму возможно и без продувки, через свободную поверхность при выдержке расплава в атмосфере, где парциальное давление растворённого газа меньше равновесного, определяемого его содержанием и температурой. Однако ввиду малой интенсивности массопереноса, зависящей от диффузии в расплаве, требуется большая поверхность раздела расплав – газ, что и достигается при продувке, когда газ подаётся в расплав в виде пузырьков диаметром 1–2 мм. Для этого применяют различные пористые насадки на конце рабочего патрубка (фурмы).

При дегазации расплавов продувкой газами или обработкой летучими веществами вопросом первостепенной важности становится содержание примесей в используемых газах и веществах, главным образом влаги, азота, кислорода [1].

Кроме того, было показано [6], что при кристаллизации жаропрочных никелевых сплавов с повышенной концентрацией азота в отливках может образовываться значительная микропористость. Это приводит к снижению свойств сплава.

При исследовании закономерностей поведения азота при выплавке монокристаллического жаропрочного сплава ЖС30-ВИ была установлена [4] зависимость между содержанием в сплаве азота и формой выделяющихся при кристаллизации сплава нитридов и карбонитридов: при повышенном содержании азота – выше 0,001 % (фактически 0,0014–0,0027 %) – образуются довольно крупные карбиды округлой или полиэдрической формы, а при низком содержании азота (0,0005–0,0007 %) формируются тонкодисперсные игольчатые вытянутые карбиды.

В монокристаллах сплава ЖС30-ВИ в пределах рассмотренного содержания азота имеется прямая зависимость: чем меньше содержание азота, тем больше число циклов до разрушения при испытаниях на МЦУ. При повышении содержания азота от 5 до 20 ppm среднее число циклов до разрушения уменьшается в 1,5 раза.

Приведённые результаты исследований указывают на крайнюю актуальность работ, направленных на обеспечение предельно низкого содержания газов и таких вредных примесей, как сера, фосфор, кремний и др.

Важнейшими процессами рафинирования безуглеродистых сложнолегированных расплавов никеля, используемых в качестве шихты заготовок для монокристаллического литья лопаток современных газотурбинных двигателей, являются десульфурация, дефосфорация и деазотация металла в зависимости от окислительного и восстановительного потенциалов вакуумной индукционной плавки [7].

Физико-химическими особенностями процессов рафинирования расплава во время окислительного периода плавки являются одновременное протекание процессов плавления матричного металла (никеля) и растворения легирующих компонентов (Co, Mo, W, Re и др.), а также образование первичного и вторичного шлака после введения в расплав закиси никеля [8]. В результате из расплава в газовую фазу удаляется сера в виде SO2, в шлаковую фазу – фосфор в виде аниона РО43-, и за счёт флотации пузырьками СО, образующимися при реакции обезуглероживания металлического расплава, – азот в виде N2. Очевидно, что все эти процессы связаны со свойствами поверхности реагирующих фаз, в т. ч. с поверхностью металлического расплава.

С точки зрения процессов рафинирования металлов и сплавов законы термодинамики определяют направление протекания процессов рафинирования: какое количество энергии при этом будет выделяться или поглощаться, каково соотношение концентрации (активностей), при которой наступает состояние равновесия, и каковы возможные конечные состояния в зависимости от внешних условий.

Химическая же кинетика позволяет ответить на вопросы, будет ли достигнуто за приемлемый промежуток времени состояние, предсказанное термодинамикой, каким путём оно может быть достигнуто и как влияют при этом внешние условия на полноту протекания химических процессов.

В гетерогенных реакциях кинетика связана с термодинамикой для процессов, протекающих на границе раздела фаз, условия равновесия которых предсказывает термодинамика.

Раскисление металлических расплавов означает удаление из них растворённого кислорода. Раскислению подвергают лишь расплавы, где кислород присутствует именно в растворённом виде. Поэтому сплавы на основе никеля при плавке обязательно раскисляют.

Раскисление может быть осуществлено несколькими способами. Наиболее универсальным способом является осадочное или глубинное раскисление, при котором в расплав, содержащий растворённый кислород, вводится элемент-раскислитель R, образующий соединения с кислородом, нерастворимые в расплаве. В обобщённом виде происходящий процесс может быть описан реакцией: [O]Me + [R]Me ←→ RO. Главное условие осадочного раскисления заключается в том, чтобы реакция была сильно сдвинута вправо, в сторону образования оксида RO. Это обеспечивается большой отрицательной величиной свободной энергии Гиббса указанной реакции. Отличительная особенность осадочного раскисления состоит в том, что этот процесс приводит к загрязнению расплава продуктами реакции в виде частиц оксидов RO, являющихся типичными эндогенными докристаллизационными включениями. Их удаление из расплава требует соответствующего внимания.

Подобного недостатка лишено так называемое контактное раскисление, при котором кислород либо переходит в специально наводимый на расплав шлак в виде оксида расплавляемого металла МеО, либо связывается на поверхности нерастворимого твёрдого раскислителя в оксид, также нерастворимый в расплаве. Раскисление через шлак широко применяется в металлургии как начальная ступень удаления кислорода, после которого проводится глубинное осадочное раскисление добавками марганца, кремния, кальция, алюминия. В этих случаях в качестве раскислителя используют углерод в виде графита или карбида кальция. Раскисление проходит по реакции [O]Me + C → CO. Продуктом раскисления является монооксид углерода, пузыри которого легко уходят в атмосферу. Контактное раскисление, большое достоинство которого состоит в том, что расплав не загрязняется неметаллическими включениями, отличается малой скоростью и требует для своего завершения десятков минут, т. к. поступление кислорода к поверхности, где идёт реакция, хотя и осуществляется конвекцией в макромасштабе, у самой границы расплав-раскислитель реализуется только за счёт диффузионного массопереноса.

Для некоторых сплавов раскисление достигается при плавке в достаточно глубоком вакууме. Для этого необходимо, чтобы остаточное давление в вакуумной камере было в несколько раз меньше равновесного парциального давления кислорода, определяемого необходимым минимальным его содержанием в расплаве.

На практике, как правило, пользуются комплексными раскислителями, состоящими из нескольких металлов и элементов.

Так, никель раскисляют углеродом и магнием. Одно из преимуществ комплексных раскислителей состоит в том, что остаточное содержание каждого из составляющих оказывается в расплаве небольшим, тогда как общее снижение содержания кислорода достигается суммарным действием всех элементов и металлов, входящих в состав комплексного раскислителя.

Термодинамические расчёты показывают принципиальную пригодность данного элемента как раскислителя. Технология приготовления сплавов требует решения вопроса об удалении из расплава продуктов раскисления. Наилучшие условия для этого создаются, когда продукты раскисления газообразны. Именно поэтому углерод очень часто используется как раскислитель для тех металлов, где это возможно [1].

Одной из важнейших реакций, протекающих в жидкой металлической ванне в условиях пониженного давления газовой фазы, является реакция взаимодействия углерода с кислородом, который может находиться в металле в растворённом состоянии или в виде окисных неметаллических включений.

При взаимодействии углерода с кислородом образуются газообразные продукты СО и СО2; в вакууме эта реакция протекает значительно полнее, чем при атмосферном давлении. При выделении пузырьков СО и СО2 не только происходит раскисление и обезуглероживание металла, но и создаются благоприятные условия для выделения водорода, азота, всплывания неметаллических включений.

Реакцию обезуглероживания в общем виде можно записать следующим образом:

[C] + x[O] = Acox, (1)

где х свидетельствует о том, что в этом процессе образуется как СО, так и СО2; в зависимости от количества образующейся двуокиси углерода х может быть равен единице или больше. Раскисление металла углеродом в вакууме будет зависеть только от парциального давления СО в газовой фазе над металлом. Чем ниже давление, тем выше раскислительная способность углерода, тем меньше кислорода должно находиться в равновесии с данной концентрацией углерода. Термодинамические расчёты показывают, что при 1600 °С при давлении СО 133 н/м2 (1 мм рт. ст.) и содержании углерода 0,1 % в металле должно было бы остаться всего 3 · 10-5 % кислорода. Однако такое низкое содержание кислорода ни разу не достигалось ни в одном из вакуумных металлургических процессов. Более того, содержание кислорода в металле, выплавленном в вакууме, значительно превышает равновесное относительно углерода. Оказалось, что ниже определённого давления СО раскислительная способность углерода перестаёт зависеть от снижения давления СО над металлом и остаётся постоянной [1].
