Топографическая анатомия и оперативная хирургия для стоматологов

Инструменты для выполнения оперативных вмешательств подразделяют:

1. По функциональному предназначению:

• режущие инструменты (скальпели, стамески, долота, ножницы);

• кровоостанавливающие инструменты (кровоостанавливающие зажимы, лигатурные иглы, сосудистые зажимы);

• фиксирующие инструменты (пинцеты, зажимы);

• раздвигающие инструменты (крючки, зонды).

2. По целевому предназначению:

• общехирургические (универсальные) инструменты, применяемые при большинстве операций;

• специальные инструменты, предназначенные для сугубо конкретных действий (в частности, в хирургической стоматологии и челюстно-лицевой хирургии).

Требования к общехирургическим инструментам

1. Инструмент должен иметь простую конструкцию, не требующую для подготовки к работе специальных мероприятий.

2. Инструмент не должен утомлять руку хирурга:

• быть легким (рукоятки инструментов для этого нередко делают полыми);

• форма рукоятки инструмента и ее рельеф должны обеспечивать плотное соприкосновение с ладонью;

• отвечать требованиям эргономики – инструмент должен быть непосредственным продолжением руки хирурга и составлять с ней как бы одно целое;

• быть сбалансированным («зона равновесия» инструмента, фиксированного в ладони, должна проецироваться на уровне головок пястных костей).

3. Инструмент должен быть прочным:

• устойчивым к механическим и химическим воздействиям при чистке и стерилизации;

• при случайной поломке инструмента должны образовываться только крупные, хорошо видимые и доступные отломки;

• инструмент не должен деформироваться при приложении значительных физических усилий.

4. Поверхность инструмента должна быть гладкой и ровной. Это обеспечивает:

• полноценную стерилизацию;

• сохранение целости хирургических перчаток во время выполнения оперативно-хирургических действий.

5. Поверхность инструментов должна быть матовой, поглощающей лазерное излучение:

• блестящая отражающая поверхность хирургических инструментов может привести к ожогу сетчатки глаза при использовании лазерного излучения.

6. Инструмент должен легко разбираться без использования специальных приспособлений и так же просто собираться.

7. Инструмент должен длительное время сохранять свои эксплуатационные свойства: наиболее изнашиваемые части инструментов делают съемными и легко заменяемыми.

8. Работа с инструментом не должна требовать выполнения сложных, трудно запоминаемых правил техники безопасности.

9. Конструкция инструмента должна позволять производить его быструю замену и утилизацию без значительных финансовых затрат.

10. Блочно-модульный принцип конструкции должен обеспечивать возможность модернизации дорогостоящих инструментов за счет замены отдельных деталей (рабочих частей).

11. Инструменты, введенные в рану, не должны ограничивать обзор операционного поля. В ряде случаев это предусматривает введение уплощенных или рамочных конструкций.

Требования к инструментам, применяемым в хирургической стоматологии и челюстно-лицевой хирургии

Наряду с соответствием общим требованиям, эти инструменты должны иметь ряд специальных свойств:

1. Миниатюрность рабочих частей, изготавливаемых с высокой точностью.

2. Большой диапазон вариантов режущих кромок однотипных инструментов для адаптации к особенностям рельефа тканей.

3. Наличие длинной и гибкой шейки, позволяющей за счет гибкости и эластичности вводить инструмент на значительную глубину в рану сложной формы.

4. Овальное или уплощенное поперечное сечение шейки инструмента для облегчения фиксации в руке в позиции «писчего пера».

5. Преимущественное использование комбинации рабочей части и шейки инструмента в виде крючка для выполнения действий в направлении «от глубины к поверхности» раны.

6. Возможность широкого разведения рабочих частей при небольшой амплитуде разведения рукояток.

7. Уплощенная конструкция для исключения уменьшения обзора операционного поля рукоятками инструмента.

8. Закрепление рабочих частей разной формы на обоих торцах одной рукоятки для экономии времени при выполнении разных манипуляций.

9. Массивность рукоятки при миниатюрности рабочей части для повышения точности движений при использовании значительных усилий.

10. Большая отражательная поверхность для повышения освещенности глубокой узкой раны.

Требования к микрохирургическим инструментам

К микрохирургическим инструментам предъявляют ряд специфических требований:

1. Высокая точность изготовления всех частей (прецизионность).

2. Небольшая длина рабочих частей для постоянного контроля их положения в поле зрения операционного микроскопа.

3. Достаточная длина рукояток для фиксации пальцами в положении «писчего пера» или «смычка».

4. Способность передачи малейшего усилия пальцев на рабочие части, обеспечиваемая:

• отсутствием фиксирующего устройства (кремальеры);

• использованием упругих свойств возвратных пластинчатых пружин на конце рукояток.

5. Чувствительность рабочих частей к малейшим движениям пальцев хирурга.

6. Абсолютное совпадение амплитуды перемещения рабочих частей и рукояток инструмента в зависимости от силы воздействия пальцев хирурга.

7. Матовость поверхности, предупреждающая утомление глаз хирурга при продолжительной операции с использованием яркого источника света.

8. Миниатюрность рабочих частей при сохранении обычных параметров рукояток, удобных для фиксации в ладонях.

9. Ребристость наружных поверхностей рукояток для лучшей фиксации инструмента.

10. Хорошая сбалансированность всех частей инструмента, обеспечивающая точность движений.

11. Достаточная масса для лучшей проприоцептивной чувствительности (ощущения тяжести инструмента) – рис. 21.

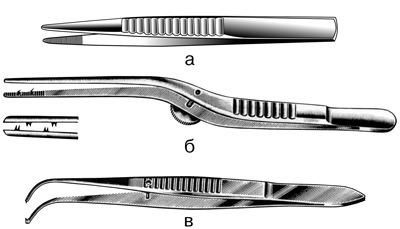

Рис. 21. Различия в конструкции инструментов схожего функционального назначения: а – общехирургический инструмент – анатомический пинцет; б – пинцет для отслаивания хряща, используемый в хирургической стоматологии; в – микрохирургический пинцет (по: Medicon instruments, 1986).

Конструктивные особенности хирургических инструментов

1. Рабочая часть, обеспечивающая выполнение основной функции: бранши у зажимов, лезвия у ножниц, губки у кусачек.

2. Вспомогательная часть для приведения в действие рабочих частей инструмента: ручки, замки, кремальеры.

Конструкция инструмента может быть:

1. Цельной – инструменты, состоящие из одной детали (скальпели, зонды и т. д.), изготовленной из однородного материала.

2. Сборной – инструменты, собранные из нескольких составляющих, соединенных между собой разными способами:

• замковым способом, обеспечивающим плавное движение относительно друг друга частей инструментов;

• кремальерным способом, позволяющим фиксировать бранши в заданном положении.

3. Комбинированной – инструменты, представляющие собой соединенное в одно целое металлическую и пластмассовую части (например, одноразовый скальпель).

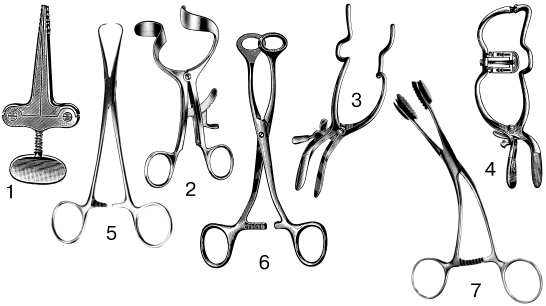

Виды кремальер:

1. Зубчатая кремальера.

2. Винтовая кремальера.

3. Кремальера в виде щеколды.

Устройство стандартной зубчатой кремальеры:

• на одной половине дугообразной рейки имеется одиночный зуб;

• на другой половине рейки несколько зубьев ориентированы в том же направлении.

При встречном движении происходит фиксация кремальеры в нужном положении за счет взаимного зацепления зубьев.

Кремальера может располагаться не только на середине или концах рукояток, ориентированная в одной с ними плоскости, но и находиться на торцах рукояток перпендикулярно к их плоскости. Применение такой конструкции чревато возможностью повреждения хирургических перчаток (рис. 22).

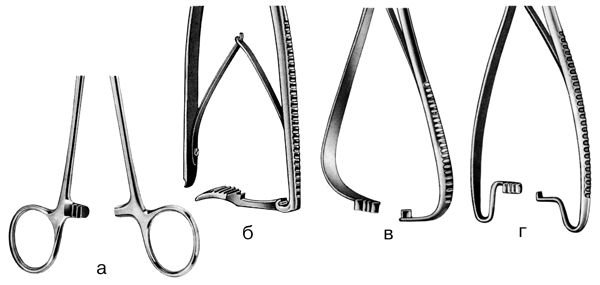

Рис. 22. Варианты расположения кремальер на рукоятках хирургических инструментов (по: Medicon instruments, 1986): а – на протяжении рукояток; б, в, г – на дугообразных концах рукояток.

Для быстрого и уверенного размыкания кремальеры нужно обучиться следующему простому приему:

1. Одно кольцо рукоятки зажима должно быть надето на основание дистальной фаланги I пальца.

2. Другое кольцо рукоятки фиксируют средней фалангой IV пальца.

3. При прижатии IV пальца к ладони и отведении I пальца происходит размыкание зубьев кремальеры.

4. При сведении пальцев происходит фиксация кремальерного устройства в нужном положении.

Разъединение тканей может быть произведено:

• «острым» способом – рассечение режущей кромкой инструмента;

• «тупым» способом – разделение по ходу мышечных волокон, межмышечных борозд.

Основные правила разъединения тканей

1. Послойность разъединения тканей. Выполнение этого правила позволяет:

• в каждый момент операции контролировать ход оперативного вмешательства;

• прогнозировать последующие действия;

• вносить в ход операции необходимые коррективы, определяемые особенностями патологического процесса и индивидуальными анатомическими особенностями.

2. Последовательное разъединение слоев на одинаковую длину. Реализация этого правила позволяет:

• уменьшить травматичность оперативного вмешательства;

• придать ране колодцеобразную форму для хорошего обзора глубоко лежащих слоев.

3. Направление разъединения каждого слоя должно быть параллельно ходу основных сосудисто-нервных пучков. Выполнение этого правила необходимо для предупреждения ятрогенных повреждений элементов сосудисто-нервных пучков.

4. Длина разреза должна соответствовать принципу «необходимой достаточности»:

• большая длина разреза поверхностных слоев при незначительной площади апертуры дна раны создает определенные удобства для хирурга, но не обеспечивает косметичности послеоперационного рубца;

• чересчур большая длина разреза всех слоев повышает травматичность оперативного вмешательства;

• минимальная длина разреза всех слоев раны повышает риск осложнений во время оперативного вмешательства.

5. Форма разреза должна быть простой.

В общехирургической практике, как правило, используют прямолинейные разрезы.

Придание разрезу дугообразной, прямоугольной, трапециевидной или угловой формы определяется целями оперативного вмешательства в хирургической стоматологии и челюстно-лицевой хирургии с безусловным учетом всех особенностей кровоснабжения тканей.

Инструменты для разъединения тканей

Разъединение тканей может быть произведено следующими способами:

1) механическим (с помощью лезвия клиновидной формы);

2) электрохирургическим (электронож);

3) с помощью потока плазмы (плазменный скальпель);

4) ультразвуковым (ультразвуковой нож);

5) криохирургическим (криодеструктор);

6) с помощью лазерного излучения (лазерный скальпель).

Разъединение тканей механическим способом

Режущим элементом является кромка лезвия, выполненная в виде клина с определенным углом заточки (заострения). В зависимости от величины угла клина лезвия режущие хирургические инструменты подразделяют на следующие группы:

1. Лезвия с небольшой величиной угла заточки (20–29°), используемые для рассечения мягких тканей.

2. Кромка лезвия в форме клина от 30 до 35° необходима для рассечения хрящей.

3. Инструменты с углом заточки лезвия 36–40° применяют для разрезания костей.

• Чем меньше угол заточки, тем острее нож и тем быстрее он теряет остроту (тупится).

• Увеличение угла заточки требует больших усилий для рассечения тканей.

Режущие свойства кромки лезвия зависят от микрогеометрии. Стороны клина, пересекаясь, образуют так называемую режущую кромку в виде ленты шириной несколько микрометров (обычно 5 мкм):

• возникающий при тяге микронеровностей «эффект пилы» обеспечивает рассечение тканей;

• однако микронеровности кромки лезвия при рассечении способствуют образованию на краях раны микролоскутов и микронадрывов, приводящих к нагноению раны и образованию грубых рубцов.

• риск нагноения раны повышается в следующих случаях:

– при применении плохо заточенных инструментов;

– при использовании инструментов с неправильно выбранным углом заточки для данного вида тканей;

– при неравномерном распределении усилия (тяги) для выполнения разреза.

Хирургические ножи

В хирургии наибольшее применение находят ножи, называемые скальпелями (scalpellum – ножичек, рис. 23).

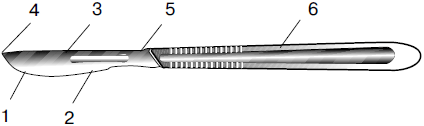

Рис. 23. Части конструкции хирургического ножа (скальпеля): 1 – лезвие; 2 – режущая кромка; 3 – обушок; 4 – кончик лезвия; 5 – шейка; 6 – ручка (по: Medicon instruments, 1986).

Указанные составляющие находятся в разных соотношениях, определяющих вид хирургического ножа и его предназначение.

В зависимости от размеров лезвия выделяют несколько видов хирургических ножей и скальпелей:

1. Микрохиругический скальпель, предназначенный для выполнения небольших точных разрезов под операционным микроскопом.

2. «Деликатный скальпель», с помощью которого выполняют прецизионное рассечение тканей в хирургической стоматологии, челюстно-лицевой и эстетической хирургии.

3. Стандартный хирургический скальпель для выполнения большинства операций.

4. Стандартный анатомический скальпель – инструмент для препарирования при изучении анатомии человека, топографической анатомии, оперативной хирургии, судебной медицины и патологической анатомии. С помощью этого инструмента производят большинство учебных операций на трупе при отработке хирургической техники.

5. Медицинскую бритву.

6. Специальные скальпели для проведения фигурных разрезов.

В соответствии с технологией изготовления хирургические ножи (скальпели) имеют следующие особенности:

1. Цельнометаллические конструкции, предназначенные для многоразового применения.

2. Разборные скальпели (скальпели со съемным лезвием).

3. Комбинированные одноразовые скальпели, представляющие собой соединение пластмассовой ручки и плоского лезвия.

Комбинированные скальпели из-за быстро тупящегося лезвия действительно предназначены для проведения 1–2 разрезов.

Можно выделить следующие формы лезвия хирургического ножа:

1. Брюшистый хирургический нож (скальпель).

2. Остроконечный хирургический нож (скальпель).

3. Копьевидный скальпель – рис. 24.

Рис. 24. формы лезвия хирургических ножей: а – брюшистый скальпель; б – остроконечный скальпель; в – прямой тупоконечный скальпель; г – скальпель с копьевидным лезвием; д – скальпель с изогнутым лезвием; е – скальпель с серповидным лезвием (по: Medicon instruments, 1986).

Микрохирургические скальпели имеют аналогичную конструкцию (рис. 25).

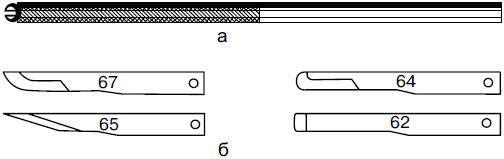

Рис. 25. Микрохирургический скальпель: а – рукоятка; б – съемные лезвия (по: Medicon instruments, 1986).

Брюшистому скальпелю присуще сочетание следующих особенностей:

• прямолинейной формы обушка и дугообразной формы режущей кромки (равномерно крутой или со смещением большей хорды дуги в сторону кончика);

• угол в 45°, образованный между поверхностью рассекаемой ткани и режущей кромкой, является оптимальным с точки зрения теории резания;

• равномерно дугообразная форма острия обеспечивает постоянство этого угла во время поступательного движения режущей кромки.

Брюшистый скальпель предназначен:

• для проведения относительно длинных прямолинейных глубоких разрезов кожи, подкожной жировой клетчатки, фасций, мышц;

• для рассечения со значительным усилием на небольшом протяжении капсулы суставов, связок, хряща.

В конструкции остроконечного хирургического ножа (скальпеля) сочетаются равномерно дугообразные формы обушка и лезвия, сходящиеся на острие.

Остроконечный нож (скальпель) предназначен для проведения проколов мягких тканей: соединительнотканной стенки абсцесса при хроническом воспалительном процессе.

При использовании остроконечного скальпеля во избежание ятрогенных повреждений необходимо использовать ограничитель (оборачивание задней части лезвия скальпеля марлей, приложение дистальной фаланги III пальца), предупреждающий значительное «проваливание» скальпеля в глубину вскрываемой полости.

В этой конструкции сходятся под углом прямолинейные обушок и лезвие.

Варианты формы лезвия:

• лезвие в форме равностороннего или равнобедренного треугольника, основанием обращенного к шейке;

• лезвие в форме прямоугольника, стороной которого может являться как режущая кромка, так и обушок.

Основные позиции скальпеля в руке хирурга

Для манипуляций, производимых хирургическим ножом (скальпелем), используют различные позиции его в руке хирурга. Выделяют четыре основные позиции хирургического ножа.

Скальпель в этой позиции держат как авторучку, охватывая дистальными фалангами I–III пальцев шейку.

При фиксации скальпеля в этой позиции предплечья хирурга обязательно должны иметь опору (опираться на подлокотники, столешницу). Невыполнение этого условия значительно нарушает точность движений.

Скальпелем в этой позиции производят особо точные разрезы:

• рассекают кожу и подкожную жировую клетчатку при формировании лоскутов;

• производят линейные разрезы мягких тканей в области лица и шеи при косметических операциях.

В этом случае ручка хирургического ножа должна находиться между сомкнутыми дистальными фалангами II–V пальцев с одной стороны и дистальной фалангой I пальца – с другой стороны.

При значительном надавливании на лезвие скальпеля в этой позиции между дистальными фалангами I и II пальцев образуется своеобразная ось вращения, ограничивающая глубину разреза (рукоятка скальпеля начинает выскальзывать из пальцев при чрезмерном надавливании на лезвие).

Скальпелем в этой позиции можно производить относительно длинные разрезы тонких слоев (например, поверхностной фасции, подкожной мышцы шеи).

В этой позиции кончиками I–III пальцев охватывают шейку скальпеля. Ручка скальпеля упирается в ладонь.
