Топографическая анатомия и оперативная хирургия для стоматологов

Методические приемы, облегчающие рассечение мягких тканей

Рассечение кожи и подкожной жировой клетчатки требует соблюдения определенных условий:

• Операционное поле должно быть хорошо освещено и доступно для обзора на всей площади.

• Планируемую линию разреза нужно маркировать хирургическим фломастером. Царапины, нанесенные кончиком скальпеля или концом иглы, в качестве ориентира использовать недопустимо из-за значительного риска послеоперационного нагноения.

При рассечении кожи скальпелем следует соблюдать следующие правила.

1. Перед рассечением кожу следует фиксировать и растянуть в стороны пальцами левой руки. Смещение кожи во время движения лезвия скальпеля может привести к нарушению направления и формы планируемого разреза.

2. Начиная разрез, скальпель следует поставить перпендикулярно поверхности кожи и проткнуть этот слой с подкожной жировой клетчаткой на всю толщину (рис. 26а).

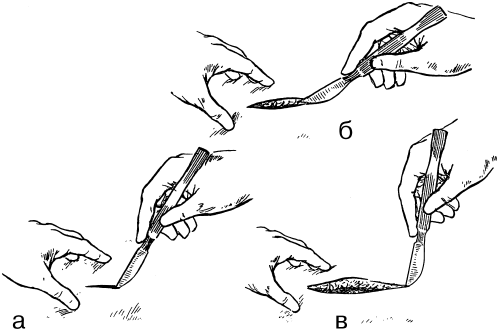

Рис. 26. Методика рассечения кожи и подкожной жировой клетчатки (объяснение в тексте) (по: Лопухин Ю. М., Молоденков М. Н., 1968).

3. Затем следует перевести скальпель в наклонное положение под углом 45° к поверхности кожи, проведя брюшком разрез необходимой длины. Нельзя рассекать кожу пилящим движением, так как образование зазубрин в последующем приведет к формированию грубого рубца. Для проведения качественного разреза лезвие скальпеля следует тянуть с небольшим усилием – рис. 26б.

4. В конце разреза скальпель снова нужно перевести в положение, перпендикулярное поверхности кожи. Соблюдение этого правила позволяет получить рану в форме «колодца», то есть одинаковой глубины на всем протяжении (рис. 26в).

• Рассечение кожи и подкожной жировой клетчатки скальпелем, лезвие которого находится в неизменном положении под углом 45° во всех фазах движения, приведет к формированию конусовидной раны, не обеспечивающей хирургу комфортных условий в ее глубине.

• Движение скальпеля под постоянным углом 90° к поверхности кожи неизбежно сопровождается формированием зазубрин на краях раны и отклонением от первоначально выбранного направления разреза.

• Разрез обычно проводят, как при написании букв – «слева направо».

• При формировании овальных или полукруглых лоскутов на питающей ножке встречные разрезы с каждой стороны нужно проводить в направлении от основания к вершине.

• При проведении кругового разреза радиус дуги кромки лезвия брюшистого скальпеля должен соответствовать радиусу разреза.

• При формировании кожно-фасциальных лоскутов лезвие скальпеля должно быть расположено перпендикулярно поверхности подлежащих мышц. «Подсечение» лоскута лезвием скальпеля, ориентированного под углом, может привести к нарушению кровоснабжения лоскута.

Остеотомы и хирургические долота

Остеотом используют для рассечения кости, а с помощью долота удаляют костные новообразования, вскрывают полости, отсекают загрязненные участки кости при хирургической обработке раны (рис. 27).

Рис. 27. Части остеотома иди додота: 1 – лезвие; 2 – режущая кромка; 3 – рукоятка; 4 – наковаленка (по: Medicon instruments, 1986).

У остеотома режущая кромка лезвия заточена с двух сторон, а у хирургического долота – с одной стороны (рис. 28).

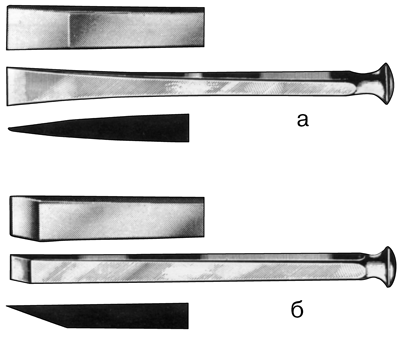

Рис. 28. Различия в заточке лезвия остеотома (а) и долота (б) (по: Medicon instruments, 1986).

Лезвие долота может быть плоским или желобоватым (рис. 29).

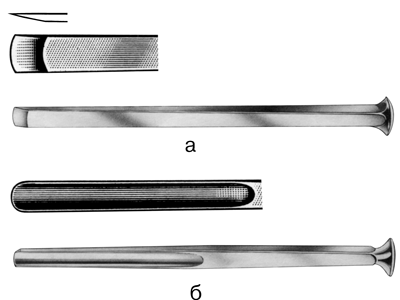

Рис. 29. Разные формы лезвия долота: а – плоское лезвие; б – желобоватое лезвие (по: Medicon instruments, 1986).

Для предотвращения скольжения в руке хирурга ручки имеют продольные или поперечные насечки.

Для образования режущего момента используют силу удара хирургического молотка по наковаленке остеотома или долота.

Правила работы с долотом или остеотомом

1. Зона рассечения кости должна находиться на прочном основании.

2. Мягкие ткани вокруг места рассечения кости должны быть полностью защищены рабочими частями ранорасширителей во избежание ятрогенных повреждений.

3. На линии предполагаемого рассечения кости делают насечку лезвием остеотома или долота слабым ударом молотка.

4. Таких ударов молотком может быть несколько. Важно наметить четкое предварительное углубление по линии рассечения кости.

5. Угол установки лезвия долота или остеотома по отношению к поверхности кости не одинаков:

• лезвие остеотома устанавливают под углом 90° к поверхности кости;

• угол установки лезвия долота определяется целями операции.

6. Рукоятку долота или остеотома нужно прочно фиксировать в руке хирурга, при этом плотно прижимая режущую кромку лезвия к кости. При малейших подозрениях на неустойчивое положение кромки лезвия, первоначальную насечку на поверхности кости нужно углубить.

7. Желательно обеспечить упор локтя руки, удерживающей остеотом или долото, для повышения безопасности и точности манипуляции.

8. Перед основным рассечением кости нужно еще раз проверить состояние краев раны, исключив возможность ятрогенного повреждения сосудисто-нервных пучков и мягких тканей.

9. Основные удары молотком следует наносить сильно. При этом ось движения молотка должна абсолютно соответствовать продольной оси остеотома или долота.

10. Перед каждым новым ударом молотка нужно контролировать правильность установки лезвия и состояние раны.

11. Долото перед выполнением фигурного рассечения следует устанавливать под углом 45–50° к поверхности кости. После формирования небольшой «зарубки» можно выполнять так называемый «отщеп» костной пластинки соответствующей толщины. Костный отщеп можно производить только между двумя зарубками.

• Желобоватая стамеска Воячека имеет пустотелую рукоятку, закругленную на конце. Для рассечения кости используют не удары молотком, а надавливание ладонью на рукоятку. Этот инструмент применяют для трепанации лобной кости и верхнечелюстной пазухи.

Хирургические ножницы

Эти инструменты предназначены для рассечения мягких тканей, хрящей и ребер за счет встречного перемещения кромок лезвий клиновидной формы.

В зависимости от конструктивных особенностей механизма, сопоставляющего режущие кромки лезвий, хирургические ножницы подразделяют на два вида:

1. Шарнирные ножницы.

2. Гильотинные ножницы.

Ножницы шарнирного типа действуют по типу двух клиньев, которые плотно соприкасаются остриями в момент прохождения их друг против друга в «точке резания». Лезвия и рукоятки ножниц, перекрещивающиеся в точке вращения, образуют систему встречных треугольников.

Соприкосновение и разведение режущих кромок обеспечивается движением рукояток. Поэтому амплитуды движений рукояток и лезвий совпадают. В то же время соотношения длин лезвий и рукояток обеспечивают развитие усилий по принципу рычага:

• чем больше длина рукояток превышает длину лезвий, тем меньше необходимо прикладывать усилий для разъединения тканей;

• при превышении длины лезвий параметров рукояток, для рассечения тканей необходимо прикладывать большее усилие;

• точка «резания» является мобильной и как бы «скользит» по длине кромки лезвия по мере рассечения тканей. Она должна находиться на расстоянии 2/3 длины режущей кромки от концов лезвий при их максимальном разведении;

• режущие плоскости при рассечении тканей должны плотно соприкасаться без зазора (диастаз между режущими плоскостями приводит к сминанию тканей);

• относительным недостатком ножниц шарнирного типа является возможность выскальзывания разрезаемой ткани из-под лезвия.

Правила фиксации хирургических ножниц в руке:

1. В кольца рукояток вводят дистальные фаланги I и IV пальцев.

2. III палец накладывают на боковую поверхность соответствующей рукоятки для придания большей устойчивости.

3. II палец накладывают на зону оси (замка) ножниц для обеспечения четкого направления введения:

• Такая позиция пальцев в виде треугольника позволяет прочно удерживать ножницы, при необходимости придавая им различное положение.

Шарнирные ножницы используют для рассечения слоев, имеющих небольшую толщину и высокую регенеративную способность. В зависимости от целевого предназначения эти ножницы могут иметь следующие формы лезвий:

1) прямые;

2) изогнутые по плоскости;

3) изогнутые про ребру:

• ножницы с прямыми лезвиями предназначены для экстракорпоральных манипуляций или для рассечения тканей в неглубоких ранах;

• для удобства работы в глубоких ранах лезвия ножниц могут быть изогнуты по плоскости (рис. 30).

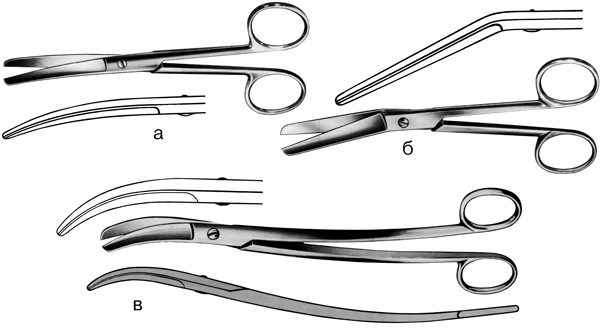

Рис. 30. Ножницы с изгибом по плоскости (по: Medicon instruments, 1986): а – ножницы Купера с изгибом по плавной дуге; б – ножницы с резким изгибом под углом (Симса – Сиболда); в – ножницы с S-образным изгибом (Сиболда).

Сочетания концов лезвий ножниц могут быть разными:

1. Ножницы остроконечные (оба конца имеют угловую форму).

2. Ножницы тупоконечные (оба конца закруглены).

3. Ножницы комбинированные остротупоконечные (один конец острый, другой – тупоконечный).

4. Ножницы пуговчатые (один или оба конца ножниц имеют соответствующее утолщение на конце).

Остроконечные ножницы удобны для корректировки состояния краев раны при выполнении косметических операций:

• линия предстоящего разреза кожи должна быть обязательно промаркирована фломастером;

• нижняя бранша ножниц для большей устойчивости и повышения точности движения должна поддерживаться указательным пальцем.

Тупоконечные ножницы могут быть использованы для отделения кожно-подкожного лоскута:

• мягкие ткани перед рассечением могут быть размещены перпендикулярно плоскости лезвий, а тупой конец ножниц играет роль своеобразной защиты;

• лезвия могут занимать наклонное положение относительно разрезаемой ткани;

• при отслаивании лоскута плоскости подведенных лезвий ножниц и отделяемой ткани должны совпадать.

Остротупоконечные ножницы являются универсальным инструментом, сочетающим все вышеописанные свойства. Пуговчатые ножницы могут применяться для рассечения малоэластичных тканей (собственной фасции, белой линии шеи при необходимости поступательного отслаивания их от подлежащих структур). У ножниц шарнирного типа, используемых для рассечения твердых тканей (хрящей, костей), режущие кромки изогнуты по пологой дуге (например, у реберных ножниц Штилле).

Правила рассечения тканей ножницами шарнирного типа

1. Во всех случаях нужно визуально контролировать положение «точки резания» и тканей, находящихся между лезвиями ножниц.

2. Расположение концов лезвий ножниц в «слепой зоне» может привести к ятрогенному повреждению тканей в глубине раны.

3. Плоскость лезвий ножниц следует располагать под углом 30–60°, чтобы одновременно контролировать фазу рассечения тканей и сохранение в целости ближайших тканей.

4. В глубине раны для рассечения тканей или срезания кончиков лигатур следует использовать только тупоконечные изогнутые по плоскости ножницы (ножницы Купера).

5. После завершения рассечения тканей или хирургических нитей ножницы следует извлекать из раны в разомкнутом состоянии.

Правила разделения ножницами подкожной жировой клетчатки тупым способом:

• концом сложенных ножниц осторожно протыкают подкожную жировую клетчатку в заданном слое и в нужном направлении;

• разводя бранши, выводят ножницы, разделяя (отделяя) подкожную жировую клетчатку тупым способом.

У ножниц гильотинного типа одно лезвие надвигается на другое в специальных направляющих. При этом режущие кромки лезвий одномоментно смыкаются по всей длине. Расположенные параллельно кромки лезвий гильотинных ножниц различаются по форме:

1) кромки лезвий прямолинейной формы;

2) кромки лезвий в виде пологой дуги;

3) кромки лезвий в виде круто изогнутой дуги;

4) комбинированные кромки лезвий (неподвижная часть – дугообразная, подвижная часть – прямолинейная, рис. 31).

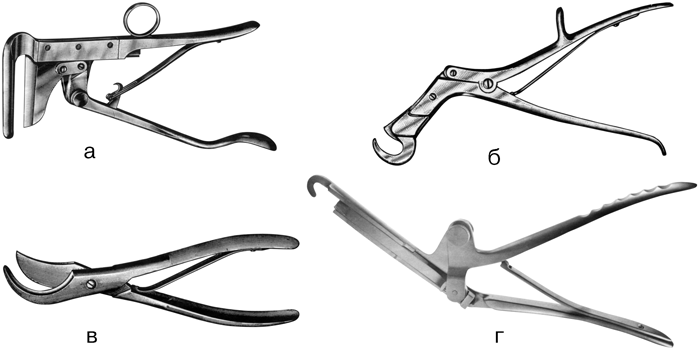

Рис. 31. Различные формы режущих кромок гильотинных ножниц: а – кромки лезвий прямолинейной формы у ножниц Шумахера; б – кромки лезвий в форме пологой дуги у ножниц Шумахера, Пиртца; в – кромки лезвий в виде круто изогнутой дуги (Дуайена, Матье); г – кромки лезвий комбинированной формы (ножницы Зауэрбруха-Фрея, Бруннера) (по: Medicon instruments, 1986).

Принцип гильотины исключает возможность выскальзывания тканей из-под смыкающихся лезвий. Действующие по такому принципу ножницы обычно применяют для рассечения хрящей и костей.

Правила рассечения тканей с помощью ножниц гильотинного типа

1. Ножницами этого типа производят одномоментное рассечение тканей на участке значительной длины. Поэтому следует предварительно тщательно контролировать возможность попадания между режущими кромками лезвий иных тканей.

2. Надавливание на рукоятки нужно производить резко, избегая постепенного развития усилия.

3. При неудаче не следует прикладывать чрезмерные усилия к концам рукояток инструмента, увеличивая рычаг. Это может привести к разрушению инструмента.

4. Подводить инструмент под кость следует не перпендикулярно, а под углом приблизительно 45°, исключая возможность перфорации подлежащих мягких тканей. После выхода концов режущих частей за другую сторону кости, лезвия ориентируют в нужном направлении.

5. Начинать подводить ножницы под рассекаемую кость или хрящ нужно с наиболее опасной стороны (то есть со стороны прилегания сосудисто-нервного пучка).

Щипцы костные (кусачки)

Щипцы костные (кусачки) предназначены для рассечения кости, скусывания небольших костных выступов при хирургической обработке ран, обработке опила кости, формирования входных костных отверстий в полости и т. д. (рис. 32).

Рис. 32. Основные элементы конструкции костных щипцов (кусачек): 1 – губки с режущими кромками; 2 – винтовой замок; 3 – рукоятки с усиливающими упорами; 4 – пластинчатая возвратная пружина (по: Medicon instruments, 1986).

В зависимости от особенностей конструкции различают следующие виды костных щипцов (кусачек).

1. Кусачки с прямыми губками (лезвиями).

При этом лезвия могут быть:

• прямыми (находящимися в одной плоскости с рукоятками);

• изогнутыми по плоскости;

• изогнутыми по ребру.

2. Кусачки с овальными губками.

Кусачки с таким контуром лезвий подразделяют:

• на прямые;

• изогнутые по плоскости;

• изогнутые по ребру.

3. Кусачки с полукруглыми губками.

4. С прямоугольными (коробчатыми) губками (рис. 33).

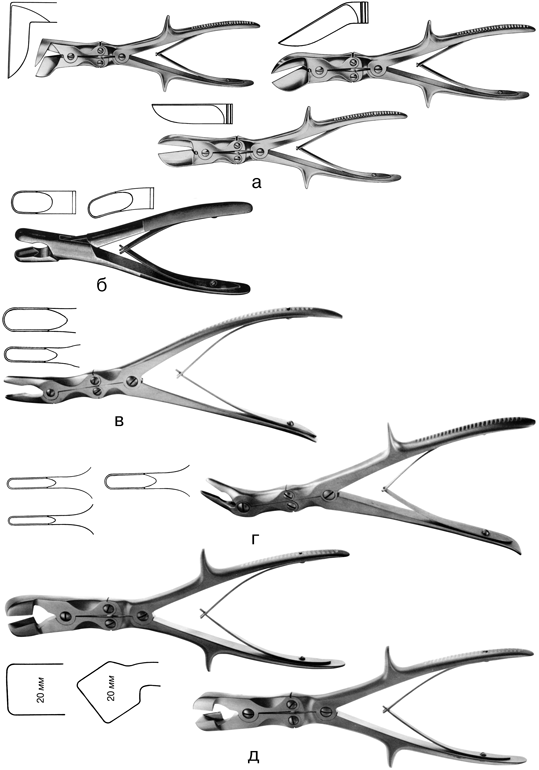

Рис. 33. Различные формы режущих кромок: а – кусачки Листона с прямолинейным лезвием, расположенным под разным углом к плоскости рукояток; б – кусачки Люэра с короткими губками, оснащенными овальной режущей кромкой; в – кусачки Борхарда с удлиненными губками и овальной режущей кромкой; г – кусачки Янсена с удлиненными губками, имеющими узкую овальную режущую кромку; д – кусачки Зауэрбруха – Штилле с прямоугольной режущей кромкой (по: Medicon instruments, 1986).

Правила работы с костными щипцами (кусачками)

1. Форма края кости после скусывания должна полностью соответствовать форме губок костных щипцов (кусачек).

2. В неглубокой ране целесообразно использовать прямые кусачки. В глубокой ране нужно применять только кусачки, изогнутые по плоскости или по ребру.

3. Следует рационально применять режущие кромки:

• у кусачек с губками овальной или полукруглой формы желательно использовать только наиболее выступающую часть дуги режущих кромок. Не следует прикладывать усилия к их боковинам;

• исключением являются действия прямоугольными кусачками. При скусывании ими кости следует применять весь контур режущих кромок.

4. Максимальное усилие при применении кусачек с прямолинейной режущей кромкой нужно прикладывать в зоне, отстоящей на 2/3 расстояния от кончика лезвия.

5. Толщина захватываемого участка кости не должна быть равной максимальной амплитуде разведения режущих кромок. Лучшие условия создаются, если режущие кромки разведены на 2/3 возможного размаха.

6. Достигать цели нужно за счет последовательного выкусывания мелких костных фрагментов.

7. Недопустимо использование выламывающих движений вперед-назад за счет использования ручек кусачек в качестве своеобразного рычага.

8. Не рекомендуется применять «качательные» движения рукояток кусачек из стороны в сторону из-за возможности раздробления кости.

9. Установив губки кусачек в исходное положение, нужно за счет легкого сжатия рукояток наметить своеобразные зарубки на поверхности кости для исключения соскальзывания инструмента.

10. После установки губок на поверхности кости нужно четко проконтролировать положение режущих кромок для исключения повреждения прилегающих тканей.

11. Для возвращения губок в исходное положение следует использовать действие возвратной пружины.

12. По мере удаления фрагментов кости нужно систематически очищать углубление между режущими кромками от небольших костных осколков.

Распаторы

Распаторы предназначены для отделения надкостницы от кости с помощью клиновидной режущей кромки инструмента. Отделение надкостницы от кости является этапом ряда челюстно-лицевых операций, связанных с необходимостью рассечения кости:

• трепанации верхнечелюстной пазухи;

• резекции нижней челюсти;

• пластических операций.

Распаторы подразделяют на две группы:

1. Общехирургические.

2. Реберные.

Режущая кромка распатора может иметь различные формы:

• прямолинейную;

• изогнутую по дуге, обращенной выпуклостью кнаружи;

• изогнутую по вогнутой дуге (рис. 34).

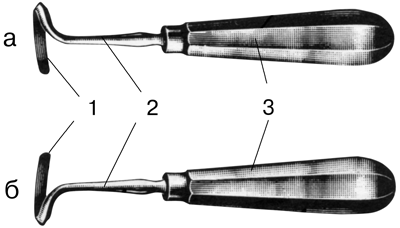

Рис. 34. Основные конструктивные элементы общехирургического распатора: а – изогнутый распатор фарабефа; б – прямой распатор фарабефа. 1 – рабочая кромка; 2 – опорная площадка; 3 – шейка; 4 – рукоятка (по: Medicon instruments, 1986).

Рукоятку общехирургического распатора фиксируют в ладони, упирая дистальную фалангу указательного пальца в рабочую площадку для обеспечения четкого контроля прилагаемого усилия.

• Движение режущей кромки должно быть направлено «от себя»;

• пренебрежение установкой дистальной фаланги указательного пальца на рабочую площадку резко снижает точность движения инструментом;

• изогнутым распатором Фарабефа недопустимо производить скребущие движения «на себя» («как кошка лапой»). В этом случае грубое отслаивание надкостницы происходит за счет воздействия тыльной (нерабочей) поверхности режущей кромки;

• эффективное отслаивание прямым распатором Фарабефа направлено по продольной оси кости «от себя»;

• движения изогнутым распатором целесообразнее производить под прямым углом к продольной оси кости;

• при скелетировании верхнего или нижнего края ребра допустимы осторожные окаймляющие движения режущей кромкой изогнутого распатора.

Реберные трансплантаты нередко используют для замещения дефектов верхней и нижней челюсти. Резекция ребра сопровождается необходимостью отделения надкостницы с внутренней поверхности удаляемого участка.

• Рабочая часть реберного распатора имеет форму крючка;

• режущая кромка (лезвие) реберного распатора представляет собой хорду;

• шейка реберного распатора может быть прямой или штыкообразной. Штыкообразная форма шейки распатора более адаптирована к глубоким ранам;

• рукоятка реберного распатора может иметь уплощенную или каплеобразную форму (рис. 35).

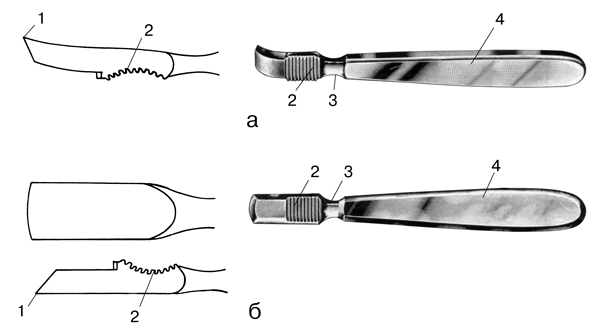

Рис. 35. Основные элементы конструкции реберного распатора: а – правый реберный распатор; б – левый реберный распатор; 1 – рабочая часть (лезвие); 2 – шейка; 3 – рукоятка (по: Medicon instruments, 1986).

Понятие о резекции ребра для пластики

Цель операции: извлечение фрагмента ребра с сохранением надкостницы на внешней его поверхности для замещения дефекта челюсти.

Положение больного: лежа на боку или на спине.

Оперативный доступ:

1. Производят линейный разрез кожи длиной 7-10 см с правой стороны между средней подмышечной и лопаточной линиями. Обычно разрез располагают на уровне IV–VI ребер.

2. Последовательно рассекают мягкие ткани груди до надкостницы, покрывающей ребро.

3. Пластинчатыми крючками раздвигают мягкие ткани для обнажения ребра.

Оперативный прием:

• По предварительно сделанному расчету намечают участок ребра, подлежащий резекции (длина извлекаемого участка ребра должна на 5–6 см превышать длину дефекта челюсти).

• По границам зоны резекции на наружной поверхности ребра рассекают надкостницу в виде прямоугольника. При этом поперечные разрезы соответствуют границам резекции, а продольные разрезы проводят отступя на 1–2 мм от верхнего и нижнего краев ребра.

• Прямым распатором Фарабефа отслаивают надкостницу от верхнего и нижнего края ребра.

• С помощью изогнутого распатора Фарабефа по середине ребра отслаивают надкостницу с его граней, намечая канал для проведения реберного распатора Дуайена под заднюю поверхность ребра.

Правила работы реберным распатором

1. Начинать подводить реберный распатор нужно с наиболее опасной стороны – то есть со стороны прилегания межреберного сосудисто-нервного пучка к нижнему краю ребра.

• Межреберный сосудисто-нервный пучок прилежит к нижнему краю ребра (взаимоотношение элементов межреберного сосудисто-нервного пучка в направлении сверху вниз соответствует мнемонической аббревиатуре ВАНя – Вена, Артерия, Нерв).

2. В первый момент подведения инструмента его рабочая часть должна быть ориентирована приблизительно под углом 45° к длиннику ребра. Проводя распатор по задней поверхности ребра, нужно осторожно изменить направление его рабочей части на перпендикулярное относительно ребра.

3. При проведении рабочей части распатора позади ребра нужно строго следить за тем, чтобы кончик инструмента непосредственно скользил по его поверхности. Несоблюдение этого правила может привести к повреждению глубже расположенных мягких тканей грудной стенки с развитием пневмоторакса (проникновения воздуха в полость плевры).

4. Кончик распатора при выведении его на противоположную сторону должен непосредственно прилегать к верхнему краю ребра. Грубые неосторожные манипуляции могут привести к повреждению вышележащего межреберного сосудисто-нервного пучка.

5. При отделении надкостницы от задней поверхности ребра важно соблюдать следующие условия:

• режущая кромка распатора должна находиться относительно поверхности ребра под углом 30–45°. Для этого нужно соответственно наклонить рукоятку распатора;

• режущая кромка должна плотно прилегать к задней поверхности ребра. Это обеспечивается приложением небольшого усилия к рукоятке, имитирующего как бы извлечение фрагмента ребра.

• направление движений рабочей части реберного распатора – поступательно-возвратные.

Действия после отделения надкостницы от внутренней поверхности ребра.

• С помощью реберных ножниц Штилле или Пиртца пересекают ребро по краям резекции. При этом следует соблюдать следующие правила:

1) начинать подводить рабочую часть ножниц следует с наиболее опасной стороны (нижней поверхности ребра);

2) после рассечения ребра с одной стороны не следует извлекать из раны рабочие части реберных ножниц. Осторожно разведя режущие кромки, ножницы перемещают к другому углу раны и пересекают ребро еще раз.

• Резецированный участок ребра с сохраненной надкостницей на внешней поверхности с помощью пинцета осторожно извлекают из раны.

• Мягкие ткани, составляющие края раны, послойно ушивают. Основные этапы резекции ребра показаны на рис. 36.
