Boeing 737. Авионика. Подробно для симмеров

Часть 1. Расположение дисплеев

Это – одна из 10 книг про Boeing 737. Рекомендую приобретать их в порядке нумерации на их обложках.

В кабине есть 2 главных дисплея: основной пилотажный (PFD) и навигационный (ND). С ними мы будем знакомиться в этой главе.

Есть и другие дисплеи, в них погорим в других главах.

Так они расположены:

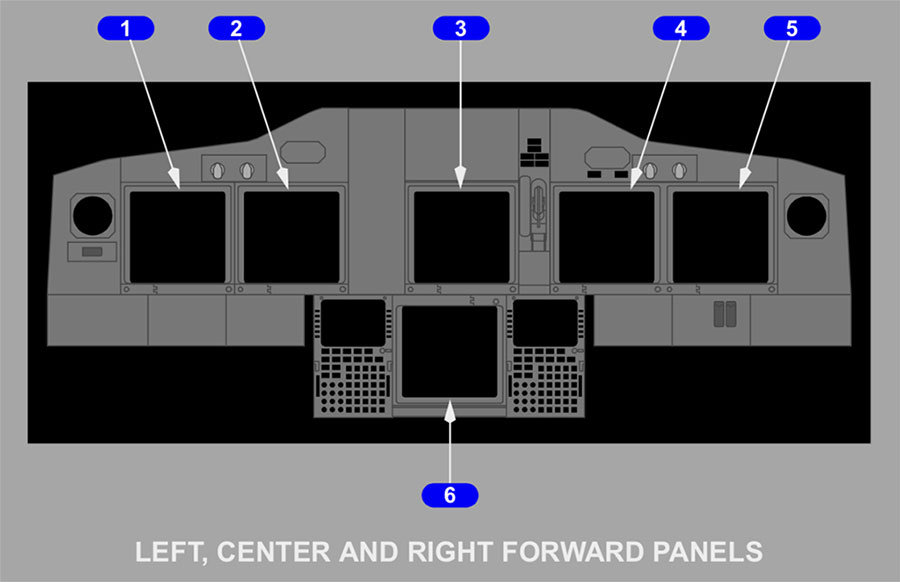

Рис. 1.1

✓ Элемент 1 – дисплей PFD капитана.

✓ Элемент 5 – дисплей PFD второго пилота.

✓ Элемент 2 – дисплей ND капитана.

✓ Элемент 3 – верхний DU (познакомимся в других главах).

✓ Элемент 6 – нижний DU (познакомимся в других главах).

Часть 1. PFD – вступление

PFD (Primary Flight Display) / [прАймэри флАйт дисплЭй] / {основной пилотажный дисплей} – главный дисплей для пилота.

Здесь показываются высота, скорость и положение самолета в пространстве.

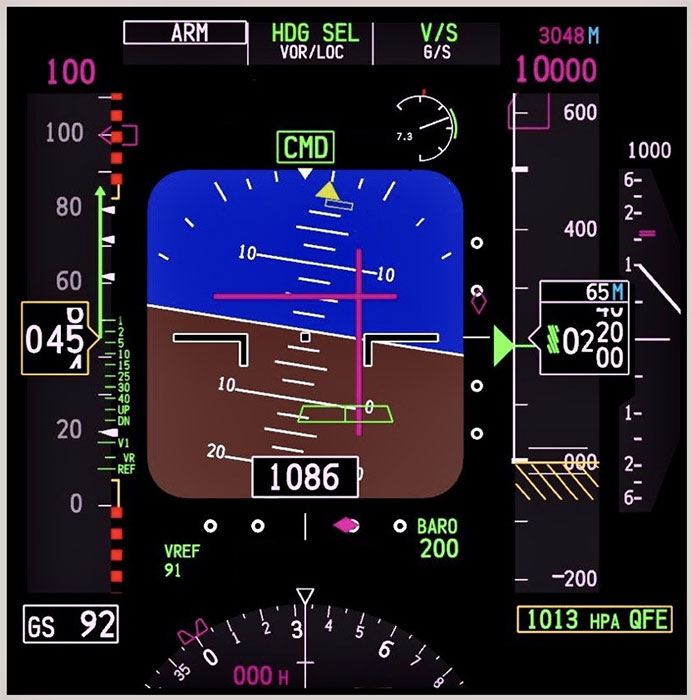

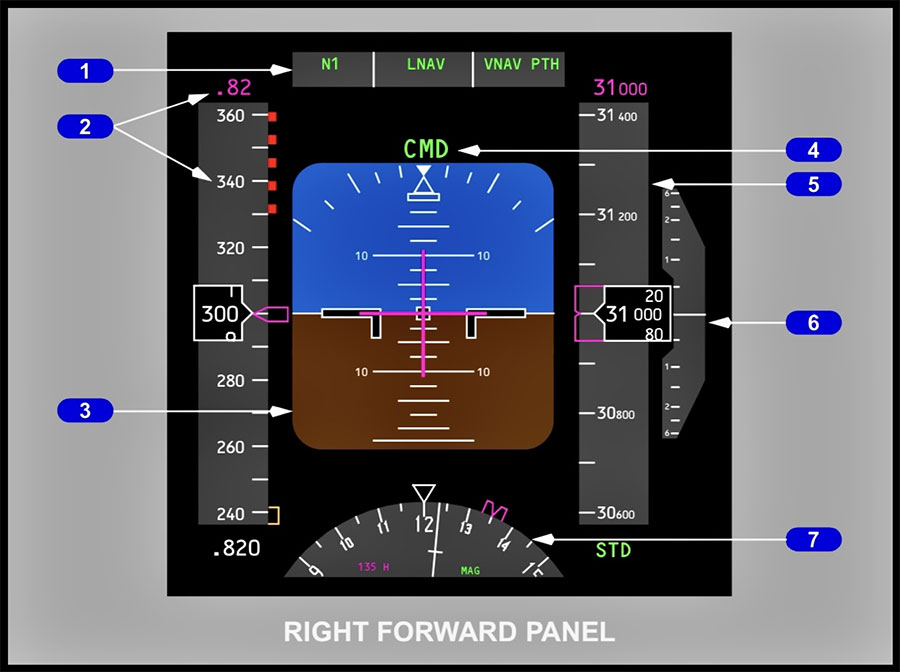

Рис. 2.1

Рис. 2.2

Часть 1. Авиагоризонт – главное

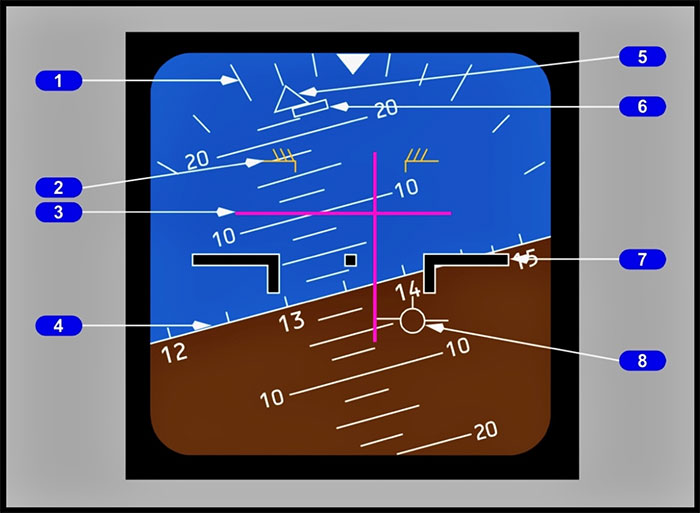

Рис. 3.1

ADI показывает, как расположен самолет: наклонен вбок (крен), поднят или опущен нос.

✓ Элемент 4 – линия горизонта.

✓ Элемент 7 – символ самолета.

Точка – это нос лайнера. Две перевернутые «Г» – крылья.

Правый крен выглядит как на рисунке 2.1.

Левый крен – как на рисунке 3.2.

Рис. 3.2

✓ Элемент 5 – указатель крена.

Он показывает, на сколько именно градусов самолет накренился.

Этот треугольник показывает на риски (элемент 1). Они обозначают угол крена.

Если указатель крена показывается на:

Центральный белый треугольник – крен 0 градусов.

Вторую от центра риску – крен 10 градусов.

Третью от центра риску – крен 20 градусов.

Четвертую – крен 30 градусов.

Пятую – крен 45 градусов.

Шестую – крен 60 градусов.

* Треугольник загорается желтым, если крен больше 35 градусов.

Пример: на рисунке 3.2 левый крен примерно 20 градусов.

А на рисунке 2.1 самолет летит без крена – ровно.

✓ Элемент 6 – индикатор скольжения.

Он показывает, сносит ли самолет вбок из-за ветра или других условий.

Когда самолет кренится и разворачивается – это не скольжение. Скольжение – это когда самолет «плывет» в сторону, его сдувает!

Пример: на рисунке 3.1 самолет слегка проскальзывает вправо.

На рисунке 2.1 скольжения нет.

✓ Если нос самолета поднят, символ самолета окажется на синей полусфере. Если опущен – на коричневой.

Черточки на полусферах показывают угол подъема или снижения в градусах.

На рис. 2.1 самолет летит строго горизонтально. Тангаж 0.

На рисунке 3.1 нос поднят. Тангаж положительный (4 градуса).

На рисунке 2.2 нос слегка опущен. Тангаж отрицательный (примерно -1 градус).

✓ Элемент 8 – FPV / (Flight Path Vector) / [флАйт паż вЭктор] / {вектор траектории полета}.

Самолет не всегда летит туда, куда смотрит его нос.

Нос может быть направлен вверх, но самолет будет снижаться из-за малой скорости.

Этот элемент и показывает, куда самолет движется на самом деле.

На рис. 3.1 нос поднят, но FPV на коричневой полусфере – самолет снижается.

FPV включается кнопкой FPV на панели EFIS (глава «Авионика», параграф «Панель EFIS», часть 2, элемент 8)

✓ Элемент 3 – F/D (Flight Director) [флАйт директор].

Перекрестие показывает пилоту, куда лететь.

Горизонтальная планка ориентирует самолет по высоте (вниз-вверх).

Вертикальная планка ориентирует по курсу (влево-вправо).

Пример.

Чтобы подняться, горизонтальная планка смещается вверх на синюю полусферу.

Для поворота налево вертикальная планка отклонится влево.

Насколько сильно отклонится планка, решает компьютер.

Если самолет летит по заданным параметрам, нос совпадает с перекрестием. «Поймайте» перекрестие носом.

Как настроить F/D и автопилот – расскажем в главе «Автоматический полет».

* ✓ Элемент 2 – ограничитель тангажа («усики»).

Показывает максимальный угол подъема носа. Если поднять нос выше усиков, скорость упадет, и самолет может свалиться.

Усики видны, когда:

– Закрылки выпущены.

– Самолет летит на малой скорости.

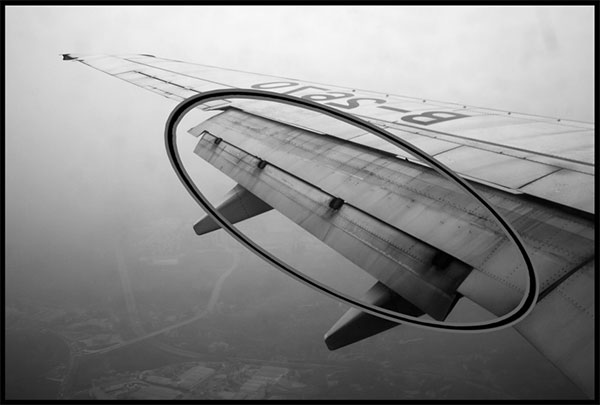

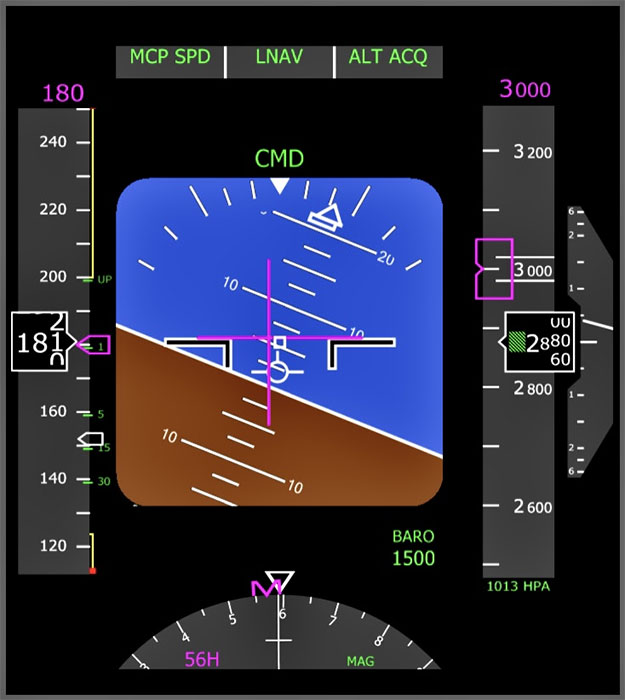

Рис. 3.3. Самолет с выпущенными закрылками

Закрылки – отклоняемая поверхность на задней кромке крыла.

Когда их выпускают, они увеличивают площадь крыла и улучшают его профиль. Это помогает маневрировать на малых скоростях.

Часть 2. Подсказки TCAS

Если два самолета сближаются, TCAS покажет на ADI, как избежать столкновения (подняться или снизиться).

✓ Элемент 1 – нос должен находиться вне красных зон, чтобы разойтись с другим самолетом.

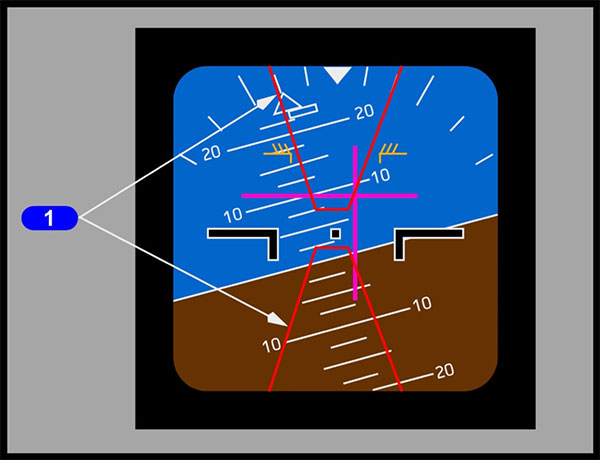

Рис. 3.4

Часть 3. Подсказки GPWS и PWS

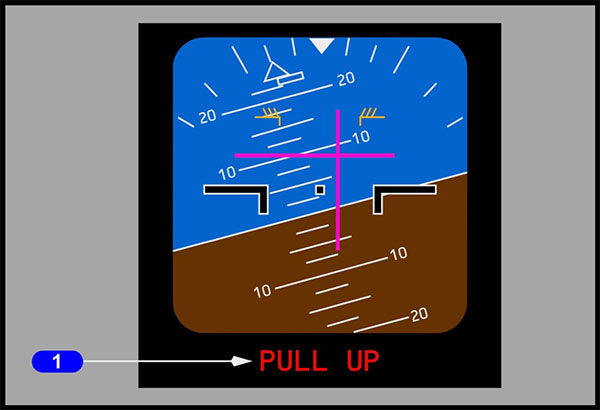

Рис. 3.5

✓ Элемент 1 —

Надпись «PULL UP» при опасном сближении с землей.

Надпись «WINDSHEAR» при попадании самолета в сдвиг ветра.

Часть 4. Авиагоризонт. Посадка ILS

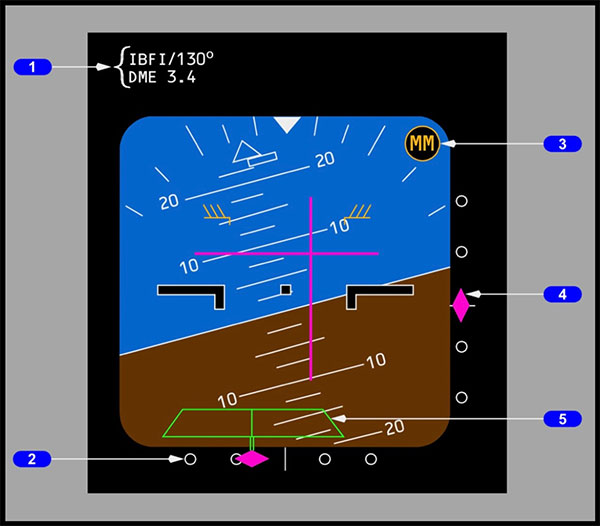

Рис. 3.6

✓ Элемент 1 – информация об ILS.

IBFI. Это название или частота лучей ILS.

130. Это курс ILS.

DME 3.4. Это расстояние до начала полосы посадки (торца).

✓ Элемент 2 – указатель курсового луча.

LOCALISER [локолАйзэр]– курсовой луч.

Чтобы самолет летел по курсовому лучу, пурпурный ромб должен быть на центральной риске. Если планер отклонится в сторону, ромб также отклонится.

• Если самолет отклонился влево, ромб отойдет вправо.

• Если самолет отклонился вправо, ромб отклонится влево (да, я не перепутал, все действительно так).

✓ Элемент 3 – символ маркерного маяка.

ОМ (голубой) – самолет пролетает внешний маркерный маяк.

ММ (янтарный) – самолет пролетает средний маркер.

ИМ (белый) – самолет пролетает внутренний маркер.

✓ Элемент 4 – указатель глиссадного луча.

G/S / (GLIDE-SLOPE) / [глАйд слОуп] – глиссада.

Чтобы самолет летел по глиссаде, пурпурный ромб должен быть на центральной риске. Если самолет отклоняется по высоте, ромб также отклонится.

• Если самолет отклонился вверх, ромб отклонится вниз.

• Если самолет отклонился вниз, ромб отклонится вверх.

✓ Элемент 5 – символ ВПП.

Помогает пилоту лучше ориентироваться.

В авиации 3 скорости – приборная (IAS), истинная (TAS) и путевая (GS). Сейчас разберемся, чем они отличаются.

Часть 1. IAS / (Indicated AirSpeed) /{приборная скорость}

Воздух «задувается» в трубку ПИТО (см. рисунок 7.1). Она измеряет силу подаваемого напора воздуха. После вычислений получаем приборную скорость.

Приборная скорость измеряется напором воздуха.

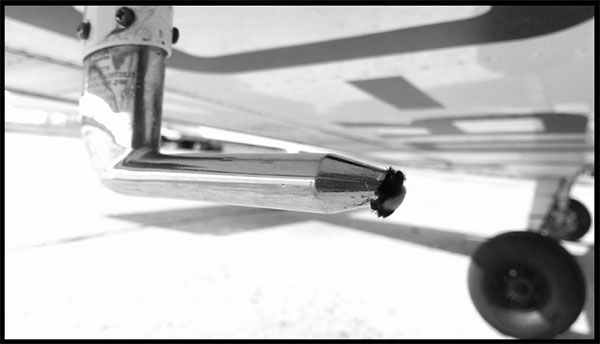

Рис. 4.1. Шершни свили гнездо в трубке ПИТО

Часть 2. Скорость TAS / (True AirSpeed) / {истинная воздушная скорость}

Скорость с поправкой на то, что на высоте воздуха довольно мало.

TAS – скорость с поправкой на разреженную атмосферу.

Часть 3. Скорость GS (Ground speed) {Путевая скорость}

GS – скорость относительно земли (путевая).

Самолет отбрасывает тень на землю. Вот с какой скоростью движется эта тень – это и есть GS.

На шкале скорости PFD показывается приборная скорость. Почему?

Потому что крыло держит самолет за счет НАПОРА ВОЗДУХА!

Также и шасси. Скоростное ограничение по выпуску измеряется по приборной скорости. Потому что шасси может оторваться из-за слишком сильного воздействия НАПОРА ВОЗДУХА.

Для самолета важна не столько скорость, сколько его набегающий напор.

Скорости GS и TAS видны в верхнем левом углу экрана ND (глава «Авионика», параграф «ND. Режим MAP», элемент 1).

Часть 1. Шкала скорости – общие данные

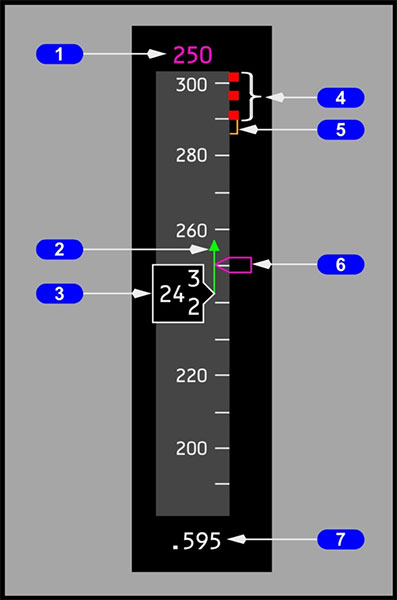

Рис. 5.1

✓ Элемент 3 – текущая скорость.

* Если скорость упадет до минимума, окошко станет желтым.

✓ Элемент 2 – тренд скорости.

Кончик стрелки указывает прогнозируемую скорость через 10 секунд.

✓ Элемент 1 – заданная скорость полета.

Эта скорость выбирается двумя способами:

• вручную в окошке IAS/MACH на панели MCP (на ней задают желаемую скорость, высоту, курс).

• автоматически вычисляется FMC (бортовым компьютером).

FMC на весь маршрут рассчитывает нужную скорость.

Про управление скоростью – в главе «Автоматический полет», параграф «MCP. Режимы авто-тяги».

✓ Элемент 6 – метка заданной скорости.

✓ Элемент 7.

Текущая приборная скорость по Маху (если она выше 0,4 Маха) ИЛИ

текущая путевая скорость в узлах (если она ниже 0,4 Маха).

✓ Элемент 4 – максимальная скорость (Vmo).

✓ Элемент 5 – максимальная скорость маневрирования.

Это наибольшая скорость, при которой самолет может безопасно находиться во всех пространственных положениях.

Часть 2. Шкала скорости. Взлет

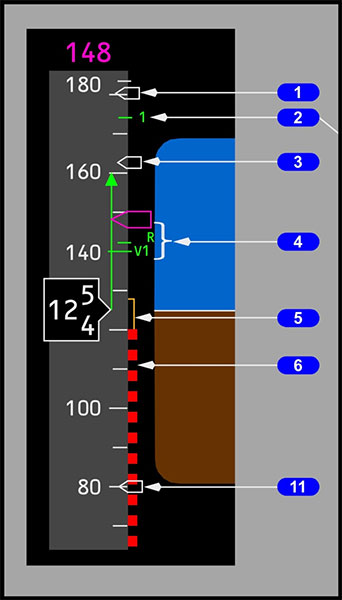

Рис. 5.2

На взлете добавляются дополнительные элементы.

✓ Элемент 4 – метки контрольных скоростей взлета.

V1 – скорость принятия решения. Бывает, что, взлет продолжать небезопасно. Тогда нужно начать выполнять первое действие по прекращению взлета на или до V1.

Это точка невозврата. После V1 – только взлетать. Полосы для остановки не хватит.

VR (на ленте скорости обозначено как «R») – скорость поднятия носа.

Эти скорости рассчитывает FMC.

* Когда скорость превысит 80 узлов, метки появятся.

Метки удалятся сразу после отрыва.

✓ Элемент 3.

V2 – минимальная безопасная скорость полета с одним двигателем.

На наборе высоты идеальная скорость – V2+15 узлов.

Эта метка и указывает на V2+15.

* Элемент удаляется при первой уборке закрылков в следующее положение. После взлета закрылки убираются. Самолет разгоняется, и они ему больше не нужны.

✓ Элемент 2.

Такие метки с цифрой означают, что на этой скорости нужно убирать закрылки на угол, который обозначает эта цифра.

В этом примере на скорости 175 нужно убрать закрылки в положение «выдвинуто на 1 градус».

Задачи закрылков разберем позже.

✓ Элемент 6 – минимальная скорость. На ней самолет сваливается.

✓ Элемент 5 – минимальная скорость маневрирования.

✓ Элемент 11 – метка на 80 узлов.

Часть 3. Шкала скорости. Посадка

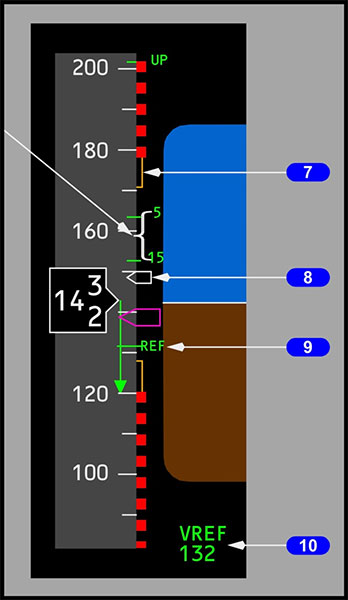

Рис. 5.3

✓ Элемент 2 – (двойка вышла за рамки рисунка)

метки с цифрой означают, что на этой скорости нужно выдвигать закрылки на угол, который обозначает эта цифра.

Здесь на скорости 152 выдвинете закрылки в положение «выдвинуто на 15 градусов».

На взлете был разгон. Там постепенно убирали закрылки. На посадке самолет замедляется. Теперь мы выдвигаем закрылки.

✓ Элемент 10.

Скорость захода на посадку – это VREF. Берется из FMC.

✓ Элемент 9 – визуализация элемента 10.

✓ Элемент 8 – VREF+15 узлов

Часть 1. Радиовысотомер (РВ)

Рис. 6.1

Посылается сигнал вниз. Он отражается от земли и возвращается. Аппаратура по времени задержки измеряет высоту. Получаем расстояние от земли до самолета.

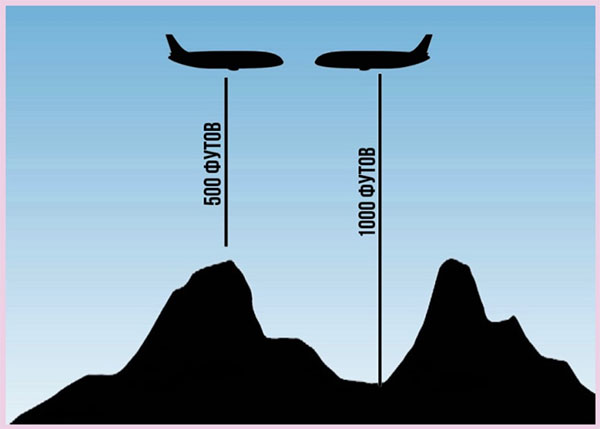

Иногда РВ неудобен. Пусть самолет летит над горами. Тогда высота по РВ будет скакать. Самолет пролетает то над горой, то над впадиной.

Но все это время самолет летит в одной и той же области с определенной плотностью воздуха.

А если самолеты летят навстречу друг другу над горами? У обоих скачут цифры на высотомере. Чтобы не столкнуться, нужно занять одинаковые высоты. Но это не получится. У обоих скачут цифры на РВ.

Непонятно, как лайнеры летят относительно друг друга.

Высота по радиовысотомеру видна в нижней части авиагоризонта.

Радиоволны не суперсильны. Они дают измерение «от самолета до земли» до 2500 футов.

Часть 2. Баровысотомер. QFE

Что же делать?

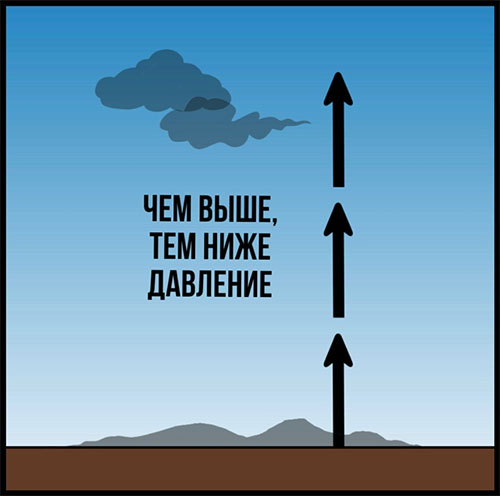

Рис. 6.2

С высотой атмосферное давление падает. Изменение давления можно привязать к высоте. Это реализовано в баровысотомере. Исходя из изменения давления, он считает высоту.

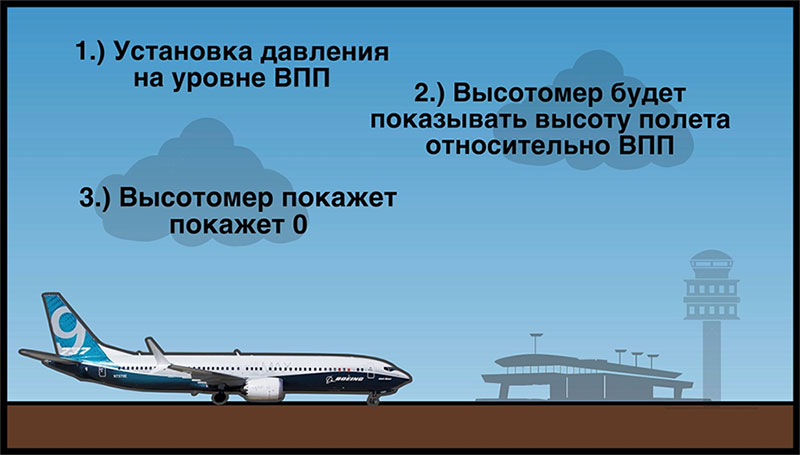

Рис. 6.3

Если аэропорт находится в горах, то там давление изначально понижено. Поэтому высотомер должен знать, от какого давления отмерять высоту.

Перед взлетом пилот может установить давление QFE [кью-эф-и]. Это давление у ВПП взлета. Высотомер возьмет его за начальное давление. От него он будет отталкиваться при расчете высоты.

Высотомер будет показывать высоту относительно ВПП аэропорта.

Когда ВС будет находиться на самой ВПП перед взлетом – высотомер покажет ноль.

Часть 3. Баровысотомер. QNH

✓ QNH.

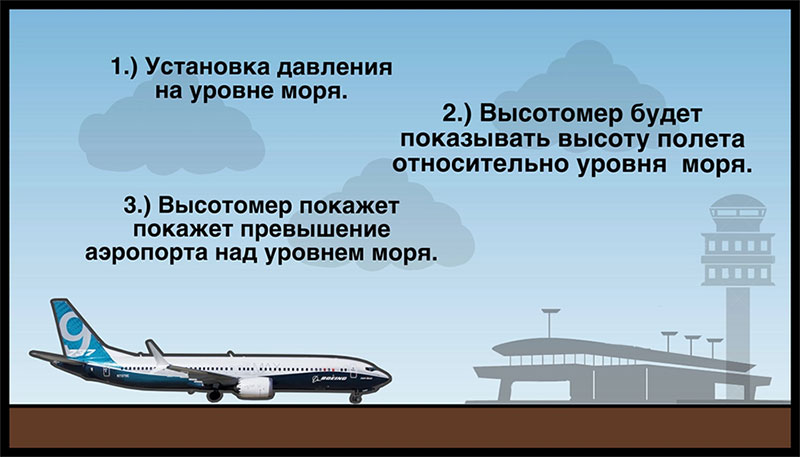

Рис. 6.4

Перед взлетом можно установить высотомеру давление QNH (кью-эн-эйч). Это давление у водной глади Балтийского моря. Давление Балтики – это эталон давления. Высотомер возьмет его за начальное давление. От него он будет отталкиваться.

Высотомер будет показывать высоту самолета относительно уровня Балтики.

Когда ВС будет находиться на ВПП перед взлетом, высотомер покажет превышение полосы над уровнем моря.

Часть 4. Стандартное давление и высота перехода

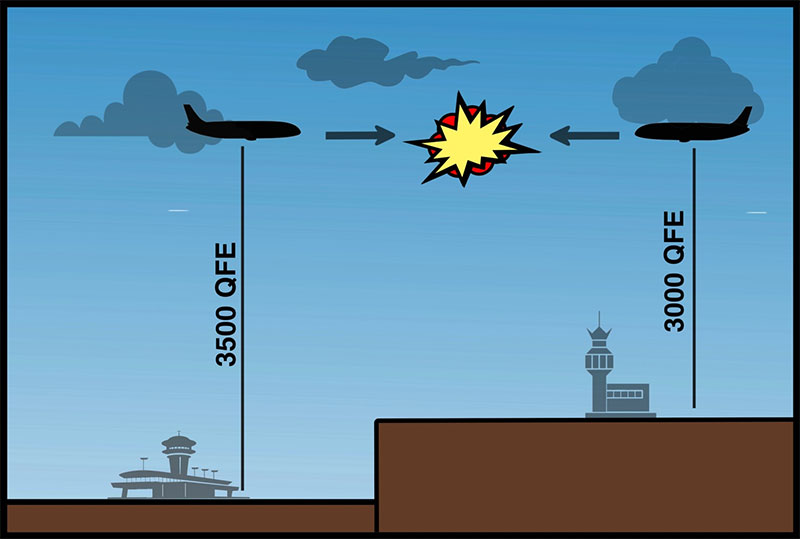

Что произойдет, если каждый самолет будет отмерять высоту относительно аэродрома вылета (QFE)? В небе начнётся хаос! У каждого самолета понятие высоты «0» будет разное.

Рис. 6.5

Проблемы также возникают, если все самолеты будут отмерять высоту относительно моря (QNH).

Атмосферное давление на уровне моря постоянно меняется. На высотомере должно быть актуальное давление.

Можно следить за изменением давления на уровне моря и переустанавливать его не раз за полет. Но разве это удобно?

Чтобы в одном пространстве летали самолёты, отмеряющие высоту от одного уровня, придумали высоту перехода. Это 18 000 футов.

Когда самолеты пролетают 18000 футов, каждый устанавливает стандартное давление на высотомере. Это 760 мм. рт. ст. или 1013 гектопаскалей.

А когда самолет будет снижаться, и снова пересекать 18000 футов (это эшелон перехода), пилотам нужно установить давление QNH или QFE.
