5.1.8. Требования к материалам конструкций

Стальные конструкции

Материалы элементов стального каркаса конструкций должны соответствовать требованиям по ГОСТ 27772, СП 260.1325800. Для стальных, сварных или штампованных кронштейнов фасадных систем, устанавливаемых с шагом, равным высоте этажа (установка кронштейнов в межэтажные перекрытия зданий), следует использовать толстолистовой прокат по ГОСТ 27772 в соответствии с требованиями, предъявляемыми к сталям класса от С245-1 до С345-1, или стали 345-4 по ГОСТ 19281, или Ст3пс5-св по ГОСТ 535 для сортового и фасонного проката, или то лето листовую углеродистую сталь по ГОСТ 14637.

Допускается использование тонколистового проката по ГОСТ 14918 повышенной или нормальной точности проката по толщине и ширине, нормальной плоскостности с обрезной кромкой и цинковым покрытием, с дополнительным защитным лакокрасочным покрытием, в соответствии с требованиями по коррозионной стойкости (за исключением сварных кронштейнов).

Для стальных штампованных кронштейнов фасадных систем, устанавливаемых в ограждающие конструкции зданий, допускается использовать прокат из листовой, холоднокатаной, углеродистой оцинкованной стали марок 220, 250, 280, 320, 350, 390, 420 и 450, предназначенных для изготовления профилированных изделий, повышенной или нормальной точности по ГОСТ 14918.

Основные механические характеристики холоднокатаной, листовой, углеродистой, оцинкованной стали по ГОСТ 14918 приведены в таблице Г.1 приложения Г рассматриваемого СП 522.1325800.2023.

Стальные холодногнутые оцинкованные профили следует изготавливать из листового проката холоднокатаной углеродистой стали, оцинкованной в агрегатах непрерывного цинкования по ГОСТ 14918 толщиной от 0,5 до 4 мм, повышенной или нормальной точности проката по толщине и по ширине, нормальной плоскостности с обрезной кромкой, с защитным покрытием, в соответствии с требованиями коррозионной стойкости объекта строительства.

Для вспомогательных деталей (оттяжки, крепежные элементы, опорные плиты и пр.) следует применять стали, указанные в пп. 6.1.1 и 6.1.2 рассматриваемого СП 522.1325800.2023.

Противопожарные короба обрамления оконных проемов, экраны противопожарной отсечки должны быть выполнены из коррозионностойкой стали или из тонколистовой оцинкованной стали с защитным покрытием, в соответствии с требованиями коррозионной стойкости объекта строительства.

Для конструктивных элементов из коррозионностойкой стали рекомендуется применять аустенитные, дуплексные аустенитно-ферритные и ферритные стали с химическим составом в соответствии с требованиями ГОСТ 5632 и механическими характеристиками, отвечающими требованиям ГОСТ 5582.

Основные механические характеристики горячекатаного и холоднокатаного проката из коррозионностойкой стали, в том числе по ГОСТ 5582, приведены в таблице Г.2 приложения Г СП 522.1325800.2023.

Расчетные сопротивления холодногнутых профилей следует определять по формулам, приведенным в таблице 5.1.8.1.

Если нормативные значения и определяются по результатам приемочных испытаний, то такие испытания следует проводить в соответствии с ГОСТ 11701 на не менее чем пяти образцах.

Допускается применение других марок сталей, показатели качества которых соответствуют вышеприведенным требованиям.

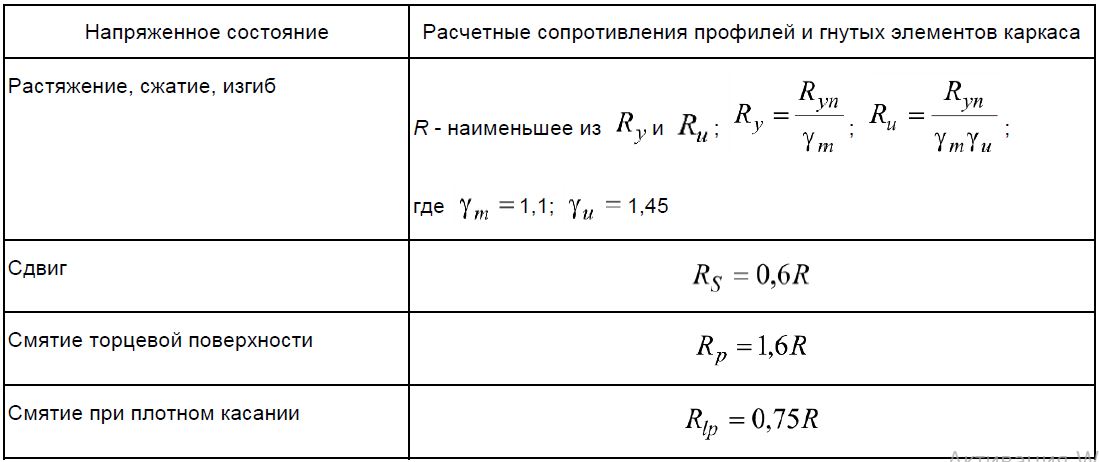

Таблица 5.1.8.1

Напряженное состояние

Конструкции из алюминиевых сплавов

Для каркасов НФС из алюминиевых сплавов следует применять прессованные профили по ГОСТ 22233. Листовые, гнутые элементы каркаса следует изготовлять из алюминиевой ленты по ГОСТ 13726.

Основные нормативные и расчетные характеристики алюминиевых сплавов по ГОСТ 22233 и ГОСТ 13726 приведены в таблице Г.3 приложения Г Свода правил 522.1325800.2023.

Значения расчетных сопротивлений профилей из алюминиевых сплавов по ГОСТ 22233 и гнутых элементов каркаса по ГОСТ 13726 следует определять по формулам, приведенным в таблице 5.1.8.2.

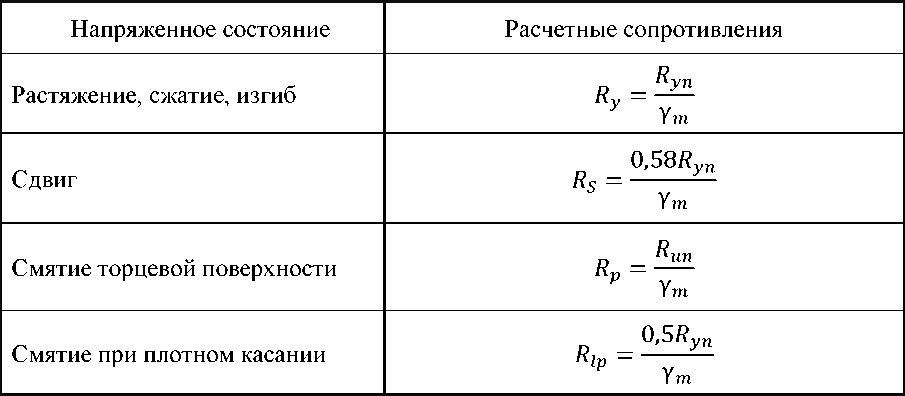

Таблица 5.1.8.2

Коэффициенты надежности по материалу

Коэффициенты надежности по материалу для элементов конструкций каркасов из стали и алюминиевых сплавов следует назначать в соответствии с СП 260.1325800 и СП 128.13330.

5.1.9. Требования пожарной безопасности

При проектировании, производстве работ и эксплуатации НФС необходимо учитывать и принимать меры обеспечения пожарной безопасности в соответствии с Федеральным законом от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», Постановлением Правительства Российской Федерации от 16 сентября 2020 г. № 1479 «Об утверждении правил пожарного режима в Российской Федерации», СП 518.1311500 и другими действующими нормативными правовыми актами и нормативными документами по пожарной безопасности.

При проектировании вновь строящихся и реконструируемых зданий классов функциональной пожарной опасности Ф.1.1 и Ф.4.1 необходимо руководствоваться требованиями Федерального закона от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», СП 2.13130 и действующих нормативных документов по пожарной безопасности.

В проектной документации на объекты строительства должен быть установлен класс пожарной опасности применяемых наружных стен с выполненными на их внешне й поверхности системами НФС. В проектной документации также приводят показатели пожарной опасности строительных материалов.

Определение класса пожарной опасности конструкций наружных стен с НФС должно выполняться по ГОСТ 31251. Допускается определение класса пожарной опасности аналитическим способом.

При разработке проекта производства работ (ППР) на НФС должны быть отражены требования, в которых установлены номенклатура и порядок выполнения технологических операций, обеспечивающих обеспечение требований пожарной безопасности.

Отступления от проектных решений, в том числе возможность замены на объекте предусмотренных в НФС материалов на другие, должны согласовываться в установленном порядке с последующим изменением проектной документации.

Правила проектирования противопожарных коробов "скрытого" или "видимого" типов в местах сопряжений НФС с верхними и боковыми откосами оконных (дверных и пр.) проемов определяются по результатам испытаний НФС по ГОСТ 31251 либо аналитическим способом.

Конструкции защитных козырьков над эвакуационными выходами, выступающих за основную плоскость фасада здания и примыкающих к НФС, должны проектироваться из негорючих материалов.

Допускается окраска козырьков из негорючих материалов защитно-декоративными или антикоррозионными покрытиями толщиной не более 0,3 мм.

Над выносными (выступающими за основную плоскость фасада здания) балконами, над которыми в их створе располагаются оконные проемы, следует проектировать навесы из негорючих материалов на всю их площадь. Допускается окраска козырьков из негорючих материалов защитно-декоративными или антикоррозионными покрытиями толщиной не более 0,3 мм.

При этом перекрытие балкона следует считать таким навесом для балкона предыдущего этажа, а также для ниже лежащих этажей, если над последними отсутствуют проемы.

Противопожарная отсечка может выполняться как:

элемент примыкания НФС к цоколю, парапетам в целях защиты воздушного зазора от проникновения горения из внешнего пространства (в случае возникновения наружного пожара) вовнутрь НФС и конструкций цоколя, парапета;

элемент защиты внутренней полости НФС (при необходимости, в случае применения ветрогидрозащитных мембран, не относящихся к легковозгораемым материалам) может быть выполнен из сплошной или перфорированной стали и установлен во внутреннем объеме подоблицовочной конструкции между этажами, при соблюдении расчетного режима воздухообмена в воздушном зазоре НФС, для препятствия распространению горения во внутреннем объеме системы и предотвращения выпадения горящих капель или фрагментов мембраны из воздушного зазора системы.

Система потолков, сопрягаемая с НФС в районах галерей и дебаркадеров, а также все открытые участки системы потолков и воздушный зазор внутри нее должны быть изолированы негорючими материалами, для исключения попадания во внутренний объем открытого огня или расплавленных (раскаленных) продуктов горения и обеспечения защиты нижнего торца НФС. Данные мероприятия устанавливаются при разработке проектной документации на конкретный объект строительства.

При наличии в здании участков с разновысокой кровлей она должна выполняться по всему контуру сопряжения с примыкающей к ней сверху и имеющей проемы НФС, как эксплуатируемая кровля в соответствии с требованиями СП 17.133 30, СП 2.13130.

При проектировании НФС, не имеющей в составе горючих материалов, требование по устройству эксплуатируемой кровли допускается не выполнять.

При производстве работ по монтажу и ремонту НФС на зданиях класса КС3 по ГОСТ 27751 необходимо идентифицировать облицовки (по ГОСТ 30244) и (или) в соответствии с ГОСТ 31251 2008 (приложение Б). Отбор образцов материалов проводят на объекте строительства с обеспечением правил отбора образцов и составлением акта.

Применение горючей облицовки в пределах внутренних объемов балконов, лоджий, переходов в незадымляемые лестничные клетки, при выполнении функций путей эвакуации или зон безопасности, а также по периметру всех эвакуационных выходов из здания ближе 1 м от каждого откоса такого выхода не допускается, за исключением кассет из стальных композитных панелей или таких панелей с завальцовкой.

Со стороны всех открытых торцов системы, независимо от наличия в системе утеплителя и защитных материалов, должны устанавливаться перекрывающие эти торцы системы крышки или заглушки, накладки, козырьки и т.п. из негорючих материалов, препятствующие возможному попаданию внутрь системы источников зажигания.

При монтаже НФС, при установке информационного, осветительного, рекламного и другого оборудования, при проведении ремонтных и других работ необходимо исключить возможность воздействия открытого пламени и повышенных температур, попадания искр, горящих и тлеющих частиц в воздушный зазор, на поверхность элементов облицовки и других элементов конструкции, а также нагрев последних выше допустимых (паспортных) температур при эксплуатации.

Крепление каких-либо элементов и деталей, не предусмотренных проектной документацией, непосредственно к элементам облицовки и несущему каркасу не допускается.

Прокладка внутри вентилируемого фасада открытым способом электрических кабелей и проводов с изоляцией, выполненной из горючих материалов, не допускается согласно Постановления Правительства Российской Федерации от 16 сентября 2020 г. № 1479 «Об утверждении правил пожарного режима в Российской Федерации».

Проектирование установки поверх или внутри НФС любого электрооборудования, включая прокладку электросетей (в том числе слаботочных), должна выполнять профильная проектная организация.

При проведении монтажа, эксплуатации и ремонта НФС необходимо принимать меры обеспечения пожарной безопасности, соблюдать требования Постановления Правительства Российской Федерации от 16 сентября 2020 г. № 1479 «Об утверждении правил пожарного режима в Российской Федерации» независимо от степени огнестойкости, классов конструктивной и функциональной пожарной опасности здания.

5.1.10. Отдельные конструкторские разделы проектирования

Цель данной книги – показать важность ответственного и последовательного подхода при создании зданий и сооружений в части их внешнего вида, для людей, не имеющих опыта регулярного взаимодействия с такими вещами. В связи с этим, буду полагать, что свою задачу я решу, если смогу убрать у читателя поверхностное отношение к вопросу устройства фасадов здания, а так же уменьшить степень недопонимания между заказчиком, подрядчиком и проектировщиком настойчивого требования со стороны последних о необходимости разработки проектной документации до выполнения фасадных работ.

Думаю, что я достаточно развёрнуто показываю различные нормативные требования как к проектированию, так и к выполнению фасадных работ, их действительную важность, чтобы побудить заказчика ответственно подойти к проектированию.

Но есть такие вещи или разделы строительных норм и требований, разбираться в которых обывателю в принципе уже нет смысла – эти вопросы находятся в зоне ответственности изготовителей фасадных систем, инженеров, конструкторов, профессиональных проектировщиков, и касаются они различных аспектов самих применяемых материалов и конструкций.

Иметь представление о них – это просто полезно для общей эрудиции. Поэтому я вкратце укажу эти моменты, не вдаваясь во все подробности, по крайней мере в этом издании. А если вы захотите разобраться в этих вопросах более подробно – у вас есть возможность найти соответствующую литературу и нормативные документы.

Далее рассмотрим отдельные вопросы разработки навесных фасадных систем, более подробное описание которых вы сможете найти в Своде правил 522.1325800.2023 «Системы фасадные навесные вентилируемые. Правила проектирования, производства работ и эксплуатации” содержит рассмотрение».

При разработке фасадных систем, помимо рассматриваемых выше и далее по тексту, производятся следующие виды проектных работ и расчётов, либо нормируются следующие требования и параметры навесных вентилируемых фасадных систем:

1. Расчёт стержневых элементов каркаса навесной фасадной системы на прочность и устойчивость:

1.1. Расчёт потери местной устойчивости сжатых плоских частей элементов поперечного сечения;

1.2. Расчёт плоских частей поперечного сечения, усиленных продольными элементами жесткости;

1.3. Расчет элементов каркаса на прочность:

Действие центрального растяжения и сжатия;

Действие изгиба;

Расчёт совместного действия изгиба и продольной силы;

Расчёт совместного действия изгиба, продольной и поперечной сил;

Действие поперечной силы.

2. Расчет направляющих каркаса:

2.1. Расчет направляющих каркаса с креплением в стены;

2.2. Расчет направляющих каркаса с креплением в плиты перекрытий.

3. Расчёт кронштейнов:

3.1. Расчёт П-образных кронштейнов

3.2. Расчёт L-образных кронштейнов (обычно их называют Г-образными)

4. Проектирование крепёжных соединений (вытяжных заклепок, самонарезающих винтов, болтовых соединений элементов из стали и алюминиевых сплавов), включая их испытания, в том числе:

4.1. Вырыв крепежного изделия из материала конструкции;

4.2. Разрушение соединяемого материала в месте контакта с головкой крепежного изделия;

4.3. Разрыв крепежного изделия;

4.4. Срез крепежного изделия;

4.5. Смятие соединяемого материала;

4.6. Разрыв соединяемого материала по сечению нетто;

4.7. Определение минимально допустимых расстояний между точками креплений и от их осей до краев соединяемых элементов и других конструктивных требований к исполнению соединений.

5.1.11. Правила проектирования облицовочного слоя

Требования к облицовочным материалам и изделиям

При проектировании фасадных конструкций допускается применение облицовочных изделий, изготовляемых из природных и искусственных материалов.

При выборе вида облицовочных изделий для защитно-декоративного экрана НФС с учетом конструкции крепления элементов облицовки следует руководствоваться общими характеристиками и отличительными признаками:

материала облицовочного элемента;

облицовочного элемента (изделия);

типа крепления облицовочного элемента.

К общим характеристикам материала облицовочных изделий следует относить:

объемный вес;

прочность;

морозостойкость;

пустотность;

водопоглощение;

пористотсть.

Дополнительные требования к материалу облицовочных изделий устанавливаются в техническом задании на проектирование с учетом климатического района (подрайона) строительства по СП 131.13330.

К общим характеристикам облицовочных изделий следует относить:

конфигурацию (конструктивная форма), размеры;

материал;

тип креплений;

вес изделий;

характер разрушения;

прочность и деформативность.

Дополнительные требования к готовым облицовочным изделиям (в т.ч. в модульных панелях) устанавливаются в техническом задании на проектирование с учетом архитектурных решений, расположения элементов об лицовки в зонах, подверженных интенсивному воздействию солнечной радиации, систематическому водонасыщению и попеременному замораживанию и оттаиванию, воздействию химических реагентов, условий агрессивной среды.

По размеру плоскостные облицовочные изделия следует подразделять на следующие группы:

мелкоформатная облицовка ( A <0,1 м2 ); пример клинкерные плитки размерами 240x68 мм;

среднеформатная облицовка (0,1 м2> A >0,72 м2 ); пример плиты керамического гранита (керамические) размерами 600x600 мм;

крупноформатная облицовка ( A >0,72 м2 ); пример металлокомпозитные кассеты размерами 1200x600 мм.

По весу облицовочные изделия следует подразделять на следующие группы:

тяжелые выше 30 кг/м2 включительно;

средней тяжести от 10 д о 30 кг/м2;

легкие до 10 кг/м2 включительно.

По характеру разрушения облицовочные изделия подразделяют на следующие группы:

хрупкие

пластичные.

Необходимость определения и учета дополнительных характеристик, отличительных признаков материала облицовочного изделия, готового облицовочного изделия устанавливается в техническом задании по результатам анализа архитектурных решений и условий эксплуатации.

Крепление облицовочных элементов к несущему каркасу фасадной конструкции следует выполнять с применением способов, указанных в следующих двух абзацах.

Видимый (открытый) механический способ крепления с использованием:

кляммеров;

планок (в т.ч. опорных профилей);

закладных деталей;

заклепок, самонарезающих винтов и других точечных элементов крепления.

Скрытый механический способ крепления с применением следующих изделий и их комбинаций:

анкерной техники (резьбовых шпилек);

закладных деталей, в том числе устанавливаемых в пропилах;

замковых элементов;

аграф;

иклей;

гибких связей;

скрытых опорных профилей;

рамок скрытого крепления.

штифтов (пиронов).

Допускается применение клеевого и комбинированных типов креплений.

Толщину облицовочных элементов, тип крепления для объекта строительства устанавливают на основе требований разработчика НФС и технического задания, действующих нагрузок и воздействий, опыта эксплуатации подобных конструкций, при отсутствии данных на основе результатов экспериментальных исследований.

При проектировании облицовочных изделий с применением материалов, отличающихся по физико-механическим характеристикам, и (или) с применением клеевого или комбинированного способа крепления расчетно-теоретическое обоснование технических решений проекта следует осуществлять на основании экспериментальных данных.

При наличии дополнительных требований к материалам или изделиям подтверждение соответствия требованиям технического задания осуществляется на основании испытаний по действующим на применяемый вид материала или изделия стандартам или, при их отсутствии, по специально разработанной программе.

Общие требования к проектированию облицовочных элементов

Подбор облицовочного материала, конструкции облицовочного элемента, узлов крепления и смежных конструкций следует проектировать с учетом требований по обеспечению:

стойкости к механическим воздействиям (удары, сильное надавливание, навал и аналогичный характер воздействий, связанных с деятельностью человека или вибрационными воздействиями);

трещиностойкости в результате температурно-влажностных воздействий, солнечной радиации;

отвода скапливающейся влаги (атмосферных осадков) из полостей и карманов облицовочных элементов с применением дренажных отверстий;

герметизации прорезей, отверстий, предназначенных для крепления элементов облицовки;

свободных перемещений при деформировании элементов металлического каркаса, облицовочных изделий, обусловленном температурно-влажностными воздействиями (рисунок 5.1.11.1);

устройства системы деформационных швов (рисунок 5.1.11.2);

устойчивого положения облицовочных элементов в проектном положении.

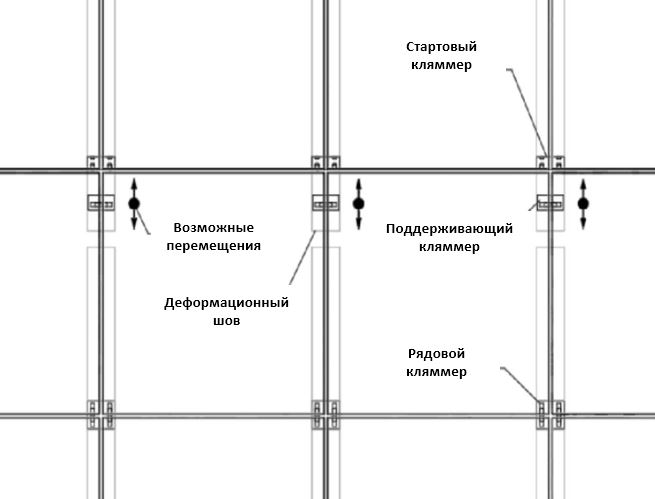

Рисунок 5.1.11.1 – Пример установки кляммеров в местах устройства деформационного шва

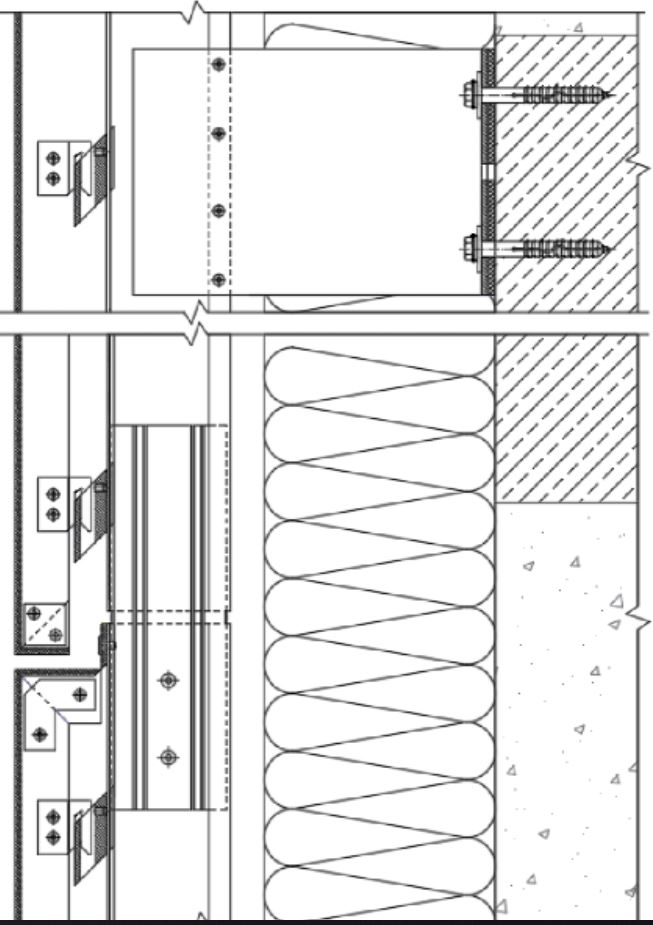

Рисунок 5.1.11.2 - Пример устройства деформационного шва без передачи нагрузки от температурных воздействий с каркаса на облицовку и в обратном направлении

При проектировании элементов облицовки рекомендуется применять уплотнители или герметики при установке облицовочных элементов на штифтах (пиронах), косых пропилах.

Проектирование облицовочного слоя в зонах, где по условиям эксплуатации возможны локальный нагрев или охлаждение, создающие разность температур, с превышением термостойкости облицовочных материалов, не допускается.

Трещинообразование, потеря формы, коробление облицовочных изделий в результате температурно-влажностных воздействий не допускаются. Необходимо предусматривать конструктивную возможность компенсации температурного расширения или сжатия облицовочных панелей (например, за счет фрезеровок или конфигурации элементов крепления).

Расчетные прогибы не должны приводить к появлению трещин, сколов в облицовочных элементах, короблению элементов с ухудшением эстетического вида.

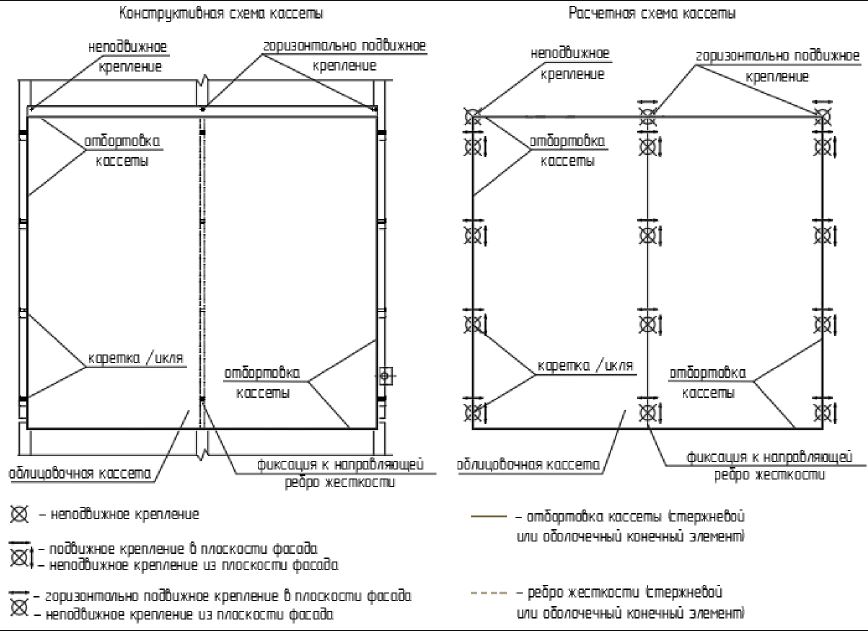

Рисунок 5.1.11.3 – Пример конструктивной и расчетной схем облицовочного элемента

Для фиксации и предотвращения смещения элемента облицовки следует применять элементы крепления, вид, размеры, количество и расположение которых выбирают в соответствии с рекомендациями изготовителя и требованиями настоящего свода правил.

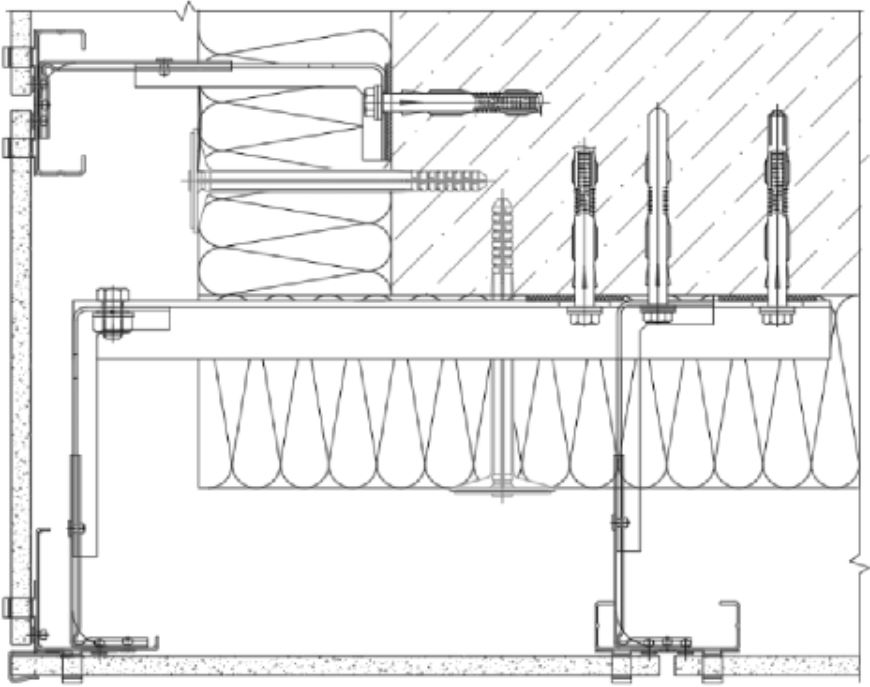

Рисунок 5.1.11.4 – Пример установки бокового кляммера на угловых сочленениях НФС для предотвращения перемещений облицовки в плоскости фасада

Закрепление элементов навесного оборудования, растяжек, рекламных вывесок, флагштоков и других конструктивных и декоративных элементов к облицовочным элементам не допускается.

Значение зазора между соседними элементами облицовки, облицовкой и конструкцией каркаса, глубину заделки элемента крепления, необходимость и способы уплотнения и (или) герметизации точек крепления, а также значения зазоров между облицовкой и элементами каркаса указывают в проектной или конструкторской документации в зависимости от вида (типа), размеров и условий эксплуатации облицовочных изделий.

При устройстве хрупких тонких облицовок с большими прогибами в местах возможного массового скопления людей в проектной документации необходимо предусматривать класс защиты облицовки от ударного воздействия или предусматривать перед фасадом на данных участках защитные козырьки или навесы.

При использовании клеевого крепления в проектной документации должны быть выполнены расчеты габаритов и шага клеевого шва, выполнено обоснование несущего или самонесущего типа клеевого крепления, а также учтены данные адгезионных испытаний клея-герметика.
