Фасадные работы и требования к внешнему виду зданий: семь раз отмерь – один заплати

в трехслойные панели с металлической облицовкой, с толщиной металла наружной обшивки менее 0,5 мм, пределом прочности на сжатие перпендикулярно к обшивкам менее 60 кПа, пределом прочности при растяжении перпендикулярно к обшивкам менее 100 кПа, пределом прочности на сдвиг менее 50 кПа.

Крепление в кладку из легких бетонов класса плотностью менее D600 допускается только после подтверждения несущей способности крепежного элемента расчетным нагрузкам.

В остальных случаях несущие и ограждающие конструкции под монтаж НФС должны быть выполнены в соответствии с требованиями СП 70.13330.

Требования к строительному основанию при реконструкции и капитальном ремонте

Для принятия решения о возможности проектирования НФС для зданий, подлежащих реконструкции или капитальному ремонту, необходимо проведение комплексного обследования состояния конструкций, планируемых к установке НФС.

Целью обследования технического состояния наружных стен является определение фактического состояния стен, получение оценки фактических показателей качества конструкций (прочности, сопротивления теплопередаче и др.) с учетом изменений, происшедших во времени, для установления состава и объема работ по их ремонту и утеплению и возможности устройства НФС.

При обследовании технического состояния наружных стен получаемая информация должна быть достаточной для принятия обоснованного решения о возможности его дальнейшей безаварийной эксплуатации и проведения проектирования.

В случае ограниченно работоспособного и аварийного состояния наружных стен получаемая информация должна быть достаточной для проектирования восстановления или усиления конструкций наружных стен.

Рекомендуемый порядок проведения и оценка результатов обследования приведены в пункте 5.1.7. (или в приложении К СП 522.1325800.2023).

Требования к системе управления процессом

Для обеспечения условий качества, долговечности и надежности проектируемой и монтируемой НФС необходимо соблюдение условий системы управления процессом, которая заключается в следующих положениях:

а) ознакомление с объектом обследования, его объемно планировочными и конструктивными решениями, материалами предыдущих обследований (при наличии);

б) изучение проектной и рабочей документации в части устройства НФС, а при проведении обследования и исполнительной документации с последующим анализом, включая:

техническое заключение по обследованию конструкций здания (при выполнении работ по комплексному капитальному ремонту);

обоснованность выбора конструкции НФС с учетом требований пожарной безопасности, энергоэффективности и др.;

документацию, регламентирующую проведение работ по устройству НФС (ППР);

мероприятия, обеспечивающие требования пожарной безопасности в части устройства фасадов в соответствии с требованиями разделов проекта;

проверку (анализ) рабочей документации на соответствие нормативным документам, проектной и технической документации;

составление программы работ на основе технического задания;

в) подготовительные работы к проведению обследования и (или) контролю качества работ предусматривают ознакомление с объектом обследования, с рабочей и исполнительной документацией в части устройства НФС (включая ППР, операционные карты, журналы работ и входного контроля, авторского надзора, акты освидетельствования скрытых работ и т.д.), с документацией по эксплуатации и имевшим место ремонтам (в случае их про ведения) НФС, с результатами предыдущих обследований.

По проектной документации устанавливают: конструктивную схему здания, характеристики материала наружных стен здания, примененную в проекте НФС, геометрические размеры фасадов и их элементов, расчетные схемы крепления несущего каркаса, утеплителя и облицовки.

По исполнительной документации устанавливают: наименования строительных организаций, выполняющих фасадные работы, поставщиков материалов и комплектующих, входящих в состав НФС, наличие документов оценки соответствия и паспортов на материалы и комплектующие, данные об имевших место заменах и отступлениях от проекта, время производства фасадных работ с указанием параметров температурно-влажностного режима.

На этапе подготовки к проведению обследования и (или) контролю качества работ на основании технического задания составляют программу работ, в которой указывают: цели и задачи обследования (контроля качества); перечень, участков фасадов и элементов конструкции НФС, подлежащих обследованию (контролю качества); места и методы инструментальных измерений и испытаний; места вскрытий и отбора проб.

Общие положения по монтажу НФС

Работы по устройству НФС должны выполняться в соответствии с действующим законодательством и предусматривают выполнение подготовительного, основного и заключительного периодов монтажа.

В состав работ подготовительного периода входят:

подготовка строительного основания под монтаж;

подбор техники, машин и механизмов, их расстановка;

устройство средств подмащивания;

приемка и хранение материалов и комплектующих для монтажа НФС.

В состав работ основного периода входят:

приемка строительного основания под монтаж НФС;

проведение натурных испытаний анкерных креплений;

разметка строительного основания и монтаж кронштейнов;

монтаж теплоизоляционного слоя;

установка каркаса НФС;

установка обрамлений, рассечек, отливов;

установка облицовки.

В состав работ заключительного периода входят:

демонтаж средств подмащивания;

проведение оценки соответствия выполненных работ и передача исполнительной документации заказчику.

Организация процесса монтажных работ согласно пункта 5.1.17 (или приложению Л Свода правил 522.1325800.2023).

Требования безопасности при монтаже НФС

Общие требования к охране труда и безопасности при организации строительно-монтажных работ

Общие требования безопасности к производственным процессам по ГОСТ 12.3.002 и Приказу Министерства труда и социальной защиты Российской Федерации от 11 декабря 2020 г. № 883н «Об утверждении Правил по охране труда при строительстве, реконструкции и ремонте».

Общие требования безопасности к процессам производства погрузочно-разгрузочных работ, в том числе к местам производства погрузочно-разгрузочных работ, к применению подъемно транспортного оборудования, к персоналу, допускаемому к погрузочно-разгрузочным работам, к применению средств индивидуальной защиты работающих приведены в ГОСТ 12.3.009.

Общие требования к организации обучения безопасности труда приведены в ГОСТ 12.0.004.

Требования безопасности при организации строительно-монтажных работ представлены в СНиП 12-03-2001 “Безопасность труда в строительстве. Часть 1. Общие требования” и СНиП 12-04-2002 “Безопасность труда в строительстве. Часть 2. Строительное производство”.

Производство работ на строительном объекте следует вести в технологической последовательности со гласно содержащемуся в ППР календарному плану (графику) работ.

Необходимо разрабатывать ППР с учетом требований охраны труда и промышленной безопасности.

Особое внимание необходимо уделить требованиям к работе на высоте. Работы на высоте следует проводить с учетом требований Приказа Министерства труда и социальной защиты Российской Федерации от 16 ноября 2020 г. № 782н «Об утверждении Правил по охране труда при работе на высоте».

В ППР для работы на высоте отражают следующие требования:

по обеспечению монтажной технологичности конструкций и оборудования;

снижению объемов и трудоемкости работ, выполняемых в условиях производственной опасности;

безопасному размещению машин и механизмов;

организации рабочих мест с применением технических средств безопасности;

выполнению дополнительных мероприятий при совмещенных работах, при работах в условиях работающего производства, вблизи сооружений, коммуникаций, установок.

Требования безопасности труда при организации работ по монтажу НФС

Для обеспечения безопасных условий работ при монтаже НФС до начала выполнения основных работ необходимо в ППР предусматривать выполнение подготовительных работ.

Выполнение работ на объекте разрешается при условии необходимой подготовки строительной площадки.

Освещение строительной площадки должно быть выполнено в соответствии с ГОСТ 12.1.046.

Производство работ в неосвещенных местах не допускается.

Предельные значения температур наружного воздуха и силы ветра в климатическом районе, при которых следует приостановить работы на открытом воздухе и прекратить перевозку людей, определяются в соответствии с требованиями действующего законодательства.

Все работники, занятые на монтаже НФС, должны пройти обучение и инструктаж. Работники, прошедшие подготовку по монтажу НФС, должны знать технологический процесс, а до начала работ их необходимо ознакомить с используемыми соответствующими технологическими приемами. Проводится запись об инструктаже в журнале с подписями работников.

После установки отдельных частей конструкции требуется ограничить доступ для остальных работников в зону монтажа.

Все входы и выходы, необходимые для работы на этажах, должны быть оснащены защитным навесом и информационными табличками.

Во время монтажа теплоизоляции работники должны быть защищены соответствующими средствами защиты.

Перед допуском рабочих к выполнению работ по монтажу НФС необходимо:

обучить рабочих безопасным методам и прием ам труда с их использованием согласно требованиям документации предприятия изготовителя и инструкций по охране труда;

провести инструктаж по охране труда;

обеспечить рабочих инструкциями по охране труда под роспись;

обеспечить рабочих исправной грузоподъемной оснасткой, инструментом и приспособлениями, спецодеждой, обувью, средствами индивидуальной защиты: респираторами одноразового или многоразового пользования, предназначенными для очистки воздуха от пыли, образующейся, в основном, при распиловке; касками; предохранительными поясами; моющими средствами; пастами и т.д. в соответствии с ГОСТ 12.4.011;

обеспечить рабочих и специалистов санитарно-бытовыми помещениями (гардеробными, сушилками для одежды и обуви, душевыми, помещениями для приема пищи и отдыха, обогрева, питьевой водой, туалетами и т.д.) в соответствии с действующими санитарными нормами, а также средствами для оказания первой доврачебной помощи;

бытовые, складские и подсобные помещения, а также места производства работ обеспечить первичными средствами пожаротушения согласно ППР и требованиям Постановления Правительства Российской Федерации от 16 сентября 2020 г. № 1479 «Об утверждении правил пожарного режима в Российской Федерации».

Требования безопасности труда при производстве облицовочных работ

Поднимать и переносить тяжелые материалы (облицовочные панели) к месту их установки следует с применением соответствующих безопасных приспособлений.

При проведении подготовительных и монтажных работ максимальная масса не должна превышать установленную в Приказе Министерства труда и социальной защиты Российской Федерации от 28 октября 2020 г. № 753н «Об утверждении Правил по охране труда при погрузочно-разгрузочных работах и размещении грузов».

При выполнении работ на высоте облицовочные панели и другие материалы следует держать в ящиках, устанавливаемых на площадки и подставки, специально подготовленные для этих целей.

Опирать приставные лестницы на панели и каркасы НФС не допускается.

Места, над которыми производятся работы, а также зоны, где осуществляется подъем материалов, необходимо ограждать.

Проводить облицовку на нескольких ярусах по одной вертикали одновременно не допускается.

Под местом производства работ должна быть устроена площадка, препятствующая падению материалов и инструмента. При отсутствии площадки опасная зона должна быть ограждена.

Оставлять на лесах и на каркасе НФС незакрепленные панели не допускается.

Требования безопасности труда при работе в сложных погодных условиях

Монтажные работы необходимо выполнять с повышенной осторожностью и с соблюдением правил техники безопасности; рабочие площадки, подъездные пути и строительные склады следует содержать в чистоте без снега и ледяной корки.

Монтажные пояса и средства защиты следует ежедневно контролировать и содержать их в чистоте и в сухом месте.

Работы на высоте на открытом воздухе, выполняемые непосредственно с конструкций, перекрытий, оборудования и т.п., при изменении погодных условий с ухудшением видимости, при грозе, гололеде, сильном ветре, снегопаде прекращаются, и работники выводятся с рабочего места.

Производить монтаж во время сильного снегопада и сильного ветра не допускается.

При проведении работ в особых климатических условиях (в условиях низких и высоких показателей температуры окружающей среды, влажности, скорости движения воздуха и опасных гидрометеорологических явлений) следует руководствоваться правилами по охране труда при проведении работ в особых климатических условиях.

Требования к разработке инструкций по охране труда при монтаже НФС

Инструкции по охране труда для работников организаций следует разрабатывать на основе межотраслевых и отраслевых типовых инструкций по охране труда с учетом требований безопасности, изложенных в эксплуатационной и ремонтной документации организаций изготовителей оборудования, а также в ППР для наиболее характерных условий производства работ.

Инструкции по охране труда для работников должны разрабатываться руководителями соответствующих структурных подразделений организации при участии службы охраны труда организации и утверждаться приказом работодателя.

Пересмотр инструкций следует проводить не реже одного раза в пять лет или при изменении норм законодательства.

Инструкции по охране труда досрочно пересматриваются:

при изменении законодательства и иных нормативных правовых актов Российской Федерации, содержащих государственные нормативные требования охраны труда;

при применении новых техники и технологии;

по результатам анализа производственного травматизма, профессиональных заболеваний, аварий и катастроф, происшедших в организации.

Проверку и пересмотр инструкций по охране труда должен организовать работодатель.

Инструкции по охране труда должны храниться у руководителя подразделения, а их копии выдаваться под роспись работникам для изучения. Учет инструкций по охране труда в организации осуществляется службой охраны труда.

Основные требования контроля монтажа НФС

На всех этапах работ по монтажу НФС следует выполнять контроль в соответствии с требованиями Постановления Правительства Российской Федерации от 21 июня 2010 г. № 468 «Положение о проведении строительного контроля при осуществлении строительства, реконструкции и капитального ремонта объектов капитального строительства» и СП 48.13330, который включает в себя входной контроль рабочей документации, конструкций, изделий, материалов и оборудования, операционный контроль отдельных строительных процессов или производственных операций и приемочный контроль промежуточных и окончательных циклов работ.

Авторский надзор проектной документации осуществляется согласно «Градостроительного кодекса Российской Федерации», СП 246.13258000.

Входной контроль следует осуществлять до начала выполнения строительно-монтажных работ.

Входной контроль должен включать проверку наличия и содержания рабочей документации, сопроводительных

документов поставщиков, содержащих сведения о качестве поставленной ими продукции и о ее соответствии требованиям рабочей документации, технических регламентов, нормативных документов.

Входной контроль рабочей документации включает проверку:

ее комплектности;

наличия согласований и утверждений;

наличия ссылок на нормативные документы на материалы и изделия.

При входном контроле строительных конструкций, изделий, материалов и оборудования следует проверять внешним осмотром их соответствие рабочей документации, наличие и содержание паспортов качества, документов оценки соответствия, санитарно-эпидемиологических заключений, других сопроводительных документов, маркировку изделий (тары), а также выполнение условий, установленных в договорах на поставку.

При выявлении несоответствий требованиям нормативных или сопроводительных документов следует определить геометрические параметры и, по возможности, физико-механические характеристики элементов НФС.

Примечание:

Для проведения данных работ допускается привлекать профильные лаборатории для определения геометрических и физико-механических характеристик элементов НФС с применением методов инструментального контроля.

Результаты входного контроля следует фиксировать в журнале учета результатов входного контроля по ГОСТ 24297.

В случае выявления несоответствия характеристик комплектующих элементов НФС требованиям проекта несоответствующие элементы НФС не допускаются к применению в строительстве и должны быть изъяты из обращения и промаркированы надписью "Брак".

Операционный контроль должен осуществляться в ходе выполнения работ по устройству НФС в целях обеспечения своевременного выявления дефектов и принятия мер по их устранению и предупреждению.

При операционном контроле следует проверять соблюдение выполнения требований ППР.

В процессе операционного контроля устройства НФС должны проверяться отклонения размеров, формы и положений направляющих, облицовки и элементов НФС с помощью измерительной рулетки по ГОСТ 7502, металлической измерительной линейки по ГОСТ 427, штангенциркуля по ГОСТ 166, строительного уровня длиной не менее 2 м по ГОСТ Р 58514, нивелира по ГОСТ 10528, теодолита по ГОСТ 10529 и геодезического светодальномера по ГОСТ 19223. Выявленные отклонения не должны превышать значений, приведенных в таблице 5.1.16.1.

При сдаче работ по приемке облицовки и утеплению стен должен осуществляться контроль выполнения монтажа каждого из конструктивных элементов с записью в журнал работ по форме РД-11-05-2007 «Порядок ведения общего и (или) специального журнала учета выполнения работ при строительстве, реконструкции, капитальном ремонте объектов капитального строительства» и с составлением актов на освидетельствование скрытых работ по форме РД-11-02-2006 «Требования к составу и порядку ведения исполнительной документации при строительстве, реконструкции, капитальном ремонте объектов капитального строительства и требования, предъявляемые к актам освидетельствования работ, конструкций, участков сетей инженерно- технического обеспечения».

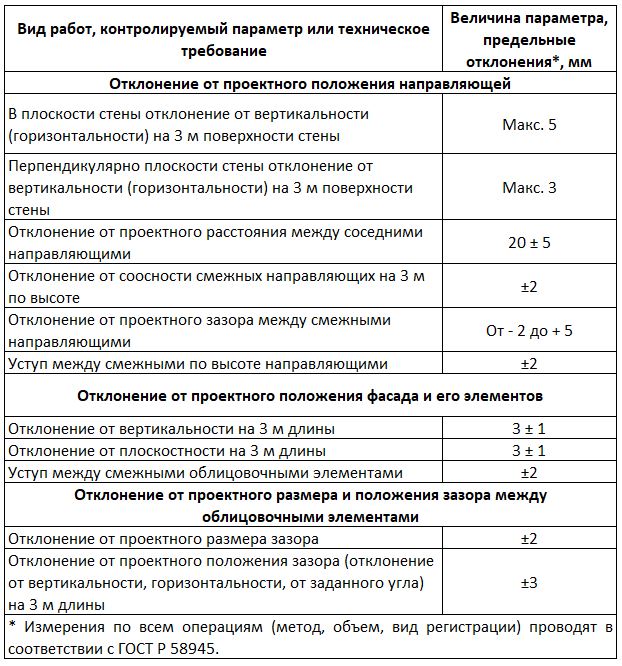

Таблица 5.1.16.1

Обязательному контролю на соответствие требованиям рабочей документации с составлением акта освидетельствования скрытых работ подлежат следующие работы, конструкции и конструктивные элементы:

кронштейны;

теплоизоляция;

несущие профили (направляющие) и противопожарные короба;

другие скрытые элементы НФС.

Контроль с составлением акта освидетельствования скрытых работ в случаях, когда последующие работы должны начинаться после перерыва, следует выполнять непосредственно перед их производством.

При отсутствии актов освидетельствования скрытых работ запрещается выполнение последующих работ.

Приемку сдачу НФС следует выполнять в соответствии с СП 48.13330, с учетом положений СП 128.13330, СП 16.13330, ГОСТ 2 4839.

При приемочном контроле должно быть проверено соответствие фактического устройства НФС требованиям проекта. Для этого следует:

проверить наличие внесения в проект изменений монтажной организацией в исполнительные чертежи, а также наличие документов о согласовании этих изменений;

по сопроводительной документации на элементы НФС проверить их соответствие проекту;

проверить наличие и правильность оформления актов освидетельствования скрытых работ по РД-11-02-2006 “Требования к составу и порядку ведения исполнительной документации при строительстве, реконструкции, капитальном ремонте объектов капитального строительства и требования, предъявляемые к актам освидетельствования работ, конструкций, участков сетей инженерно- технического обеспечения”;

проверить наличие журнала общих работ и соответствие последовательности устройства НФС;

проверить соответствие положения НФС требованиям проекта по исполнительным геодезическим схемам.

Примечание:

проверку проводят визуально или, по требованию заказчика, с применением средств инструментального контроля;

выполнить контрольные операции, предусмотренные технической документацией системодержателя на этапе приемки сдачи НФС.

Контроль осуществляется визуально или инструментальными методами по таблице 5.1.16.1.

Выявленные отклонения от проекта не должны превышать предусмотренных допусков. Если проектом не установлены допустимые отклонения, то они не должны превышать значений, указанных в таблице 5.1.16.1.

Приемка установленной НФС должна оформляться актом приемки с дачи выполненных работ.
