Искусственный интеллект в обработке и анализе медицинских МРТ-снимков с использованием OpenCV

Глава 1: Введение в OpenCV и медицинские МРТ снимки

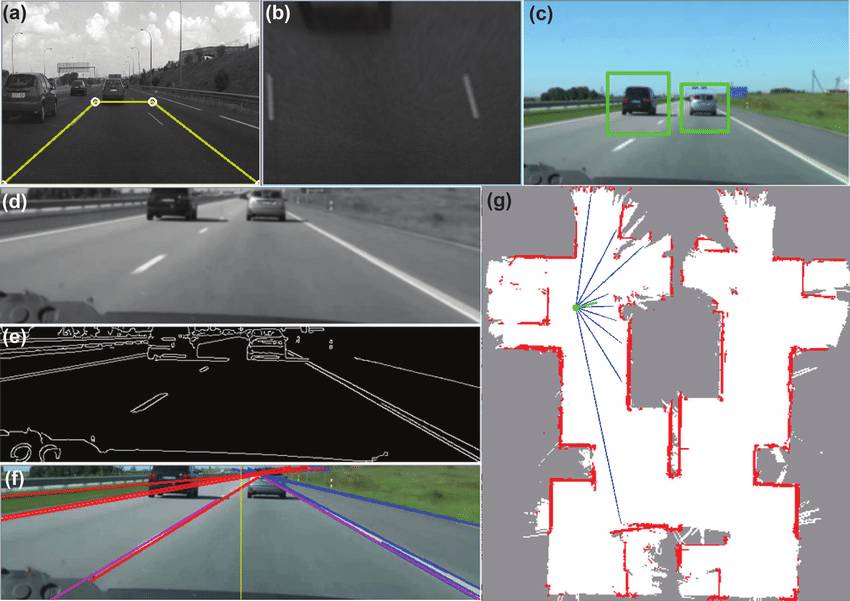

1.1 Введение в OpenCV

OpenCV (Open Source Computer Vision Library) – это библиотека с открытым исходным кодом, разработанная для обработки изображений и компьютерного зрения. OpenCV предоставляет широкий набор функций и алгоритмов, которые могут быть использованы для анализа, обработки и распознавания изображений. Благодаря своей мощности и гибкости, OpenCV является популярным инструментом в области компьютерного зрения и машинного обучения.

1.2 Основы медицинских МРТ снимков

Магнитно-резонансная томография (МРТ) – это метод медицинского образования, который использует магнитные поля и радиоволны для создания детальных изображений внутренних органов и тканей человека. МРТ снимки представляют собой трехмерные данные, содержащие информацию о структуре и состоянии органов. Они широко используются в медицинской диагностике, позволяя врачам обнаруживать и анализировать различные патологии и заболевания.

В этой главе мы познакомимся с основами работы с OpenCV и медицинскими МРТ снимками. Мы рассмотрим установку и настройку OpenCV, а также изучим основы загрузки, отображения и предварительной обработки МРТ снимков. Вы также узнаете о различных типах МРТ снимков и их особенностях, что поможет вам лучше понять контекст и цели работы с этими данными.

В конце книги будет предложен практический проект, в котором мы применим полученные знания OpenCV для обработки и анализа реальных МРТ снимков.

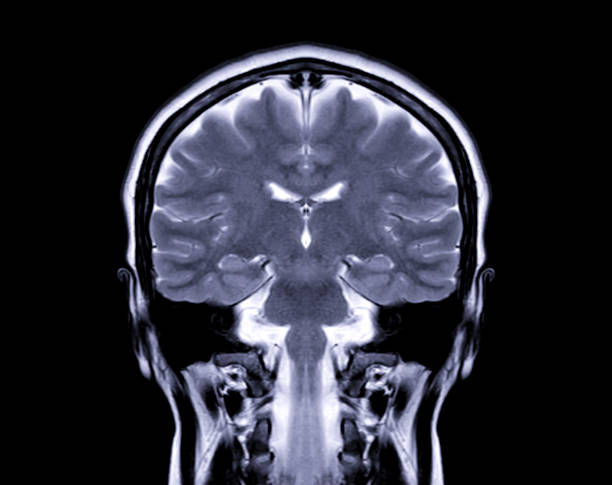

Магнитно-резонансная томография (МРТ) – это метод медицинской визуализации, который использует магнитное поле и радиоволны для создания детальных изображений органов и тканей вашего тела.

Большинство аппаратов МРТ представляют собой большие магниты в форме кольца или трубки. Когда вы лежите внутри МРТ, магнитное поле временно вызывает отклик молекул воды в вашем теле. Радиоволны заставляют выровненные атомы (чаще всего ядра атомов водорода) генерировать слабые сигналы, которые используются для создания изображений – спиральных или в поперечном сечении (как нарезанный батон хлеба).

Также создаются трехмерные изображения, которые можно просматривать под разными углами.

Зачем проводят магнитно-резонансную томографию

Риски магнитно-резонансной томографии

Подготовка к МРТ

Как проходит МРТ

Записаться на МРТ

Зачем проводят магнитно-резонансную томографию

mrt-risk»>Риски магнитно-резонансной томографии

МРТ – неинвазивный способ исследования ваших органов и тканей. Изображения высокого разрешения помогают диагностировать различные проблемы.

МРТ головного и спинного мозга

МРТ является наиболее часто используемым методом визуализации головного и спинного мозга. Это помогает диагностировать:

Аневризмы сосудов головного мозга

Нарушения зрения и внутреннего уха

Рассеянный склероз

Расстройства спинного мозга

Инсульт

Опухоли

Черепно-мозговые травмы

Особый вид МРТ – это функциональная магнитно-резонансная томография (фМРТ) головного мозга. В процессе процедуры получают изображение кровотока к определенным областям мозга. Используется для выявления различных патологических состояний связаных с функционированием областей головного мозга.

Функциональная МРТ используется при оценке ущерба от травмы головы или от таких расстройств, как болезнь Альцгеймера.

МРТ сердца и сосудов

По МРТ сердца или кровеносных сосудов можно оценить:

Размер и функцию камер сердца

Толщину и движение стенок сердца

Степень ущерба от заболеваний сердца или от сердечного приступа

Структурные проблемы в аорте, такие как аневризмы или расслоения

Воспаление или закупорка в кровеносных сосудах

МРТ супрааортальных сосудов

МРТ внутренних органов

Позволяет найти опухоли или другие нарушения многих органов в организме:

Печень и желчные протоки

Почки

Селезенка

Поджелудочная железа

Матка

Яичники

Предстательная железа

МРТ костей и суставов

МРТ может помочь оценить:

Нарушения в суставах, вызванные травматическими или повторяющимися травмами, такими как разрыв хряща или связок

Дисковые нарушения в позвоночнике

Костные инфекции

Опухоли костей и мягких тканей

МРТ молочных желез

МРТ можно использовать для выявления рака молочной железы, особенно у женщин с плотной тканью молочной железы или с высоким риском заболевания.

Риски магнитно-резонансной томографии

Поскольку МРТ использует мощные магниты, присутствие металла в вашем теле может представлять угрозу безопасности. Металлические предметы могут искажать изображение МРТ. Перед МРТ вы, скорее всего, заполните анкету, в которой будет указано, есть ли у вас металлические или электронные устройства в вашем теле.

Если ваше устройство не сертифицировано как безопасное для МРТ, вы не сможете пройти МРТ. Список устройств о которых необходимо сообщить:

Металлические протезы суставов

Искусственные клапаны сердца

Имплантируемый дефибриллятор сердца

Имплантированные инфузионные насосы

Имплантированные нервные стимуляторы

Кардиостимулятор

Металлические зажимы

Металлические булавки, винты, пластины, стенты или хирургические скобки

Кохлеарные имплантаты

Пуля, осколок или любой другой тип металлического фрагмента

Внутриматочная спираль

Если у вас есть татуировки или перманентный макияж, спросите своего врача, могут ли они повлиять на вашу МРТ. Некоторые типы чернил содержат металл.

Беременность является относительным противопоказанием к МРТ. Влияние магнитных полей на плод недостаточно изучено. Ваш врач может порекомендовать вам альтернативное обследование или отложить МРТ. Также сообщите своему врачу, если вы кормите грудью, особенно если вы хотите проходите процедуру с контрастированием.

Также важно обсудить с врачом и технологом МРТ проблемы с почками или печенью, потому что проблемы с этими органами могут ограничивать использование инъекционных контрастных веществ во время сканирования.

Подготовка к МРТ

Если не указано иное, то перед обследованием МРТ разрешается принимать пищу и лекарства. Обычно вас просят убрать вещи, которые могут повлиять на получаемое изображение, например:

Ювелирные украшения

Заколки для волос

Очки

Часы

Парики

Протезы

Слуховые аппараты

Бюстгальтеры на косточках

Косметику, содержащаю металлические частицы

Как проходит МРТ?

Во время теста

Вы ложитесь на подвижный стол, который продвигается в аппарат МРТ. Технолог следит за вами из другой комнаты. Вы можете говорить с человеком через микрофон.

Если у вас есть страх замкнутых пространств (клаустрофобия), вам могут дать успокоительное. Большинство людей легко переносят процедуру.

Аппарат МРТ создает сильное магнитное поле вокруг вас, а радиоволны направлены на ваше тело. Процедура безболезненная. Вы не чувствуете магнитное поле или радиоволны, и вокруг вас нет движущихся частей.

Во время МРТ-сканирования внутренняя часть магнита производит повторяющиеся постукивания, удары и другие шумы. Современные апараты обладают встроенной системой шумоподавления.

В некоторых случаях контрастный материал, как правило, гадолиний, будет вводиться внутревенно. Контрастный материал усиливает определенные детали. Гадолиний редко вызывает аллергические реакции.

МРТ может длиться от 15 минут до часа. Вы не должны двигаться, чтобы изображение не получилось размытым.

Во время функциональной МРТ вас могут попросить выполнить ряд небольших задач – например, двигать большим пальцем или отвечать на простые вопросы. Это помогает точно определить части вашего мозга, которые контролируют эти действия.

После теста

Вы можете возобновить свою обычную деятельность сразу после сканирования.

Результаты магнитно-резонансной томография

Подготовленный для интерпретации данных МРТ специалист (рентгенолог), проанализирует полученные при сканировании изображения, и сообщит о результатах. Ваш врач обсудит с вами следующие шаги.

Глава 2: Предварительная обработка изображений

2.1 Загрузка и отображение МРТ снимков

При работе с медицинскими МРТ снимками важно знать, как загрузить и отобразить их с помощью OpenCV. Мы рассмотрим основные шаги для загрузки МРТ снимков в формате DICOM (Digital Imaging and Communications in Medicine) и их отображения на экране. DICOM является стандартом для обработки, хранения и передачи медицинских изображений, и многие МРТ снимки используют этот формат.

Для загрузки и отображения МРТ снимков в формате DICOM с использованием библиотеки OpenCV вам понадобятся следующие шаги:

1. Установка библиотек: Убедитесь, что у вас установлена библиотека OpenCV. Вы можете использовать пакетный менеджер вашей операционной системы или установить OpenCV вручную.

2. Загрузка DICOM файлов: DICOM файлы медицинских изображений обычно представлены в виде серии файлов, хранящихся в одной директории. Вам потребуется функция для загрузки DICOM файлов. В Python вы можете использовать библиотеку pydicom для чтения DICOM файлов. Вот пример кода для загрузки серии DICOM файлов:

``` python

import os

import pydicom

def load_dicom_series(directory):

dicom_files = [os.path.join(directory, file) for file in os.listdir(directory) if file.endswith(".dcm")]

dicom_files.sort() # Сортируем файлы в правильном порядке

slices = [pydicom.dcmread(file) for file in dicom_files] # Чтение DICOM файлов

return slices

```

3. Извлечение данных из DICOM файлов: DICOM файлы содержат метаданные и пиксельные данные снимков. Вы можете извлечь пиксельные данные, а также другую информацию, такую как интенсивность окна, положение и ориентацию снимков. Вот пример кода для извлечения пиксельных данных из DICOM файлов:

``` python

def extract_pixel_data(dicom_slices):

pixel_data = [slice.pixel_array for slice in dicom_slices] # Извлечение пиксельных данных

return pixel_data

```

4. Отображение МРТ снимков: После извлечения пиксельных данных вы можете использовать функции OpenCV для отображения снимков. Примените масштабирование и настройте цветовую карту в соответствии с вашими потребностями. Вот пример кода для отображения МРТ снимков с использованием OpenCV:

``` python

import cv2

def display_images(images):

for image in images:

cv2.imshow("MRI Image", image)

cv2.waitKey(0)

cv2.destroyAllWindows()

```

Это основные шаги для загрузки и отображения МРТ снимков в формате DICOM с помощью OpenCV. Вы можете настроить код в соответствии с вашими потребностями, например, добавить функции обработки изображений или изменить способ отображения.

2.2 Улучшение контрастности и яркости

Часто МРТ снимки могут иметь низкую контрастность или неравномерное распределение яркости, что затрудняет их анализ. В этом разделе мы рассмотрим различные техники улучшения контрастности и яркости изображений с использованием OpenCV. Мы изучим методы гистограммного выравнивания, адаптивного эквализации гистограммы и применение фильтров для улучшения качества изображений.

Для улучшения контрастности и яркости МРТ снимков с помощью OpenCV можно использовать следующие методы:

1. Гистограммное выравнивание (Histogram Equalization): Гистограммное выравнивание является методом, который распределяет интенсивности пикселей по всему диапазону яркости для получения лучшей видимости деталей. В OpenCV вы можете использовать функцию `cv2.equalizeHist()` для применения гистограммного выравнивания. Вот пример кода:

``` python

import cv2

def enhance_contrast_histogram(image):

image_equalized = cv2.equalizeHist(image)

return image_equalized

```

2. Адаптивная эквализация гистограммы (Adaptive Histogram Equalization): Адаптивная эквализация гистограммы позволяет улучшить контрастность и яркость изображений с учетом локальных особенностей. Вместо глобального преобразования гистограммы, она разделяет изображение на небольшие блоки и применяет гистограммное выравнивание к каждому блоку независимо. В OpenCV вы можете использовать функцию `cv2.createCLAHE()` для создания объекта адаптивной эквализации гистограммы, а затем применить его с помощью функции `apply()` к изображению. Вот пример кода:

``` python

import cv2

def enhance_contrast_adaptive(image, clip_limit=2.0, tile_grid_size=(8, 8)):

clahe = cv2.createCLAHE(clipLimit=clip_limit, tileGridSize=tile_grid_size)

image_adaptive = clahe.apply(image)

return image_adaptive

```

3. Фильтры улучшения качества изображений (Image Enhancement Filters): В OpenCV доступно множество фильтров для улучшения качества изображений, таких как фильтр увеличения резкости (Sharpening Filter), фильтр сглаживания (Smoothing Filter) и фильтр улучшения контраста (Contrast Enhancement Filter). Вы можете экспериментировать с различными фильтрами, чтобы найти наиболее подходящий для ваших МРТ снимков. Вот пример кода для применения фильтров:

``` python

import cv2

def enhance_image_filter(image):

# Фильтр увеличения резкости

image_sharpened = cv2.filter2D(image, -1, sharpening_kernel)

# Фильтр сглаживания

image_smoothed = cv2.GaussianBlur(image, (5, 5), 0)

# Фильтр улучшения контраста

alpha = 1.5

beta = 20

image_contrast = cv2.convertScaleAbs(image, alpha=alpha, beta=beta)

return image_sharpened, image_smoothed, image_contrast

```

Это некоторые из методов, которые можно использовать для улучшения контрастности и яркости МРТ снимков с помощью OpenCV. Вы можете применять и комбинировать эти методы в зависимости от особенностей ваших данных и требований анализа.

Какие параметры можно настроить при использовании адаптивной эквализации гистограммы?

При использовании адаптивной эквализации гистограммы с помощью OpenCV вы можете настроить следующие параметры:

1. clipLimit: Этот параметр определяет ограничение контраста для адаптивной эквализации гистограммы. Он контролирует максимальное значение гистограммы и ограничивает увеличение контраста. Большее значение clipLimit приводит к более ярким изображениям с более высоким контрастом. Значение по умолчанию составляет 2.0.

2. tileGridSize: Этот параметр определяет размер блока, на который разбивается изображение для адаптивной эквализации гистограммы. Он влияет на локальность преобразования гистограммы. Больший размер блока приводит к более глобальному преобразованию гистограммы, а меньший размер блока дает более локальное преобразование. Обычно используются значения (8, 8) или (16, 16) для tileGridSize.

Вот пример кода, показывающий, как настроить эти параметры при использовании адаптивной эквализации гистограммы:

``` python

import cv2

def enhance_contrast_adaptive(image, clip_limit=2.0, tile_grid_size=(8, 8)):

clahe = cv2.createCLAHE(clipLimit=clip_limit, tileGridSize=tile_grid_size)

image_adaptive = clahe.apply(image)

return image_adaptive

```

Вы можете изменять значения параметров `clip_limit` и `tile_grid_size` в соответствии с вашими потребностями и требованиями изображений. Экспериментируйте с различными значениями, чтобы достичь наилучших результатов для ваших МРТ снимков.

Какой размер блока вы рекомендуете использовать для локальной адаптивной эквализации гистограммы?

Размер блока для локальной адаптивной эквализации гистограммы в значительной степени зависит от размеров и особенностей изображений, а также от требуемого уровня детализации и контрастности. Оптимальный размер блока может различаться в зависимости от конкретной задачи и типа данных, с которыми вы работаете.

Однако, для большинства случаев, размер блока в районе (8, 8) или (16, 16) является хорошим выбором для локальной адаптивной эквализации гистограммы. Эти значения обеспечивают достаточно локальное преобразование гистограммы, сохраняя при этом детали изображения.

Если ваши изображения имеют особенности, такие как крупные структуры с высокой вариацией контраста, вам может потребоваться увеличить размер блока для более глобального преобразования гистограммы и сохранения целостности этих структур.

Важно помнить, что выбор размера блока является эмпирическим процессом. Рекомендуется экспериментировать с различными размерами блока и оценивать результаты для вашего конкретного набора данных, чтобы определить оптимальный размер блока для вашей задачи и требований анализа.

Можете ли вы рекомендовать какие-то методы для оценки результатов при экспериментировании с разными размерами блока?

Когда вы экспериментируете с различными размерами блока для локальной адаптивной эквализации гистограммы, можно использовать следующие методы для оценки результатов:

1. Визуальная оценка: Один из самых простых способов оценить результаты – это визуально сравнить улучшенные изображения с исходными. Обратите внимание на контрастность, детали и общее качество изображения. Если изображение становится более четким, с лучшими деталями и более выраженными границами, то это может указывать на эффективность выбранного размера блока.

2. Метрики качества изображений: Существуют различные метрики качества изображений, которые могут быть использованы для количественной оценки результатов. Некоторые из них включают в себя среднеквадратическую ошибку (Mean Squared Error, MSE), пиковое отношение сигнала к шуму (Peak Signal-to-Noise Ratio, PSNR), структурную схожесть (Structural Similarity, SSIM) и другие. Эти метрики могут помочь вам сравнить качество изображений при разных размерах блока и выбрать наилучший результат. В OpenCV многие из этих метрик доступны в модуле `cv2`.

3. Анализ качества изображений: В зависимости от вашей конкретной задачи и требований анализа, вы можете также выполнить анализ качества изображений, используя методы обработки изображений или статистические анализы. Например, вы можете измерить контрастность, оценить качество изображений на основе определенных структур или объектов, выполнить сегментацию и оценить точность сегментации и т.д.

Комбинирование этих методов может помочь вам получить комплексную оценку результатов при экспериментировании с разными размерами блока для локальной адаптивной эквализации гистограммы. Помните, что оптимальный размер блока может различаться для разных наборов данных или конкретных задач, поэтому важно провести тщательное исследование и оценку результатов для выбора наилучшего размера блока.

Какие еще метрики качества изображений можно использовать для оценки результатов?

Помимо ранее упомянутых метрик качества изображений, таких как MSE, PSNR и SSIM, существуют и другие метрики, которые могут быть использованы для оценки результатов обработки изображений. Вот некоторые из них:

1. Функция структурной схожести (Structural Similarity Index, SSIM): SSIM является метрикой, которая оценивает восприятие структурных изменений в изображении, включая яркость, контрастность и структуру. Она предоставляет значение от 0 до 1, где 1 означает идеальное сходство с исходным изображением. SSIM может быть полезной метрикой для оценки сохранения деталей и структур после применения адаптивной эквализации гистограммы.

2. Метрика информации о цвете (Color Information Metric, CIEDE2000): CIEDE2000 является метрикой, которая оценивает различия между цветами в цветовом пространстве CIELAB. Она учитывает восприятие цвета человеческим зрением и может быть полезной для оценки изменений цветовых свойств изображений после обработки.

3. Восприятие острых границ (Perceptual Sharpness Metric, PSM): PSM оценивает восприятие остроты границ в изображении. Эта метрика сравнивает градиенты и контрастность в окрестности границ для оценки остроты границ. PSM может быть полезной метрикой, особенно если сохранение острых границ является важным для вашей задачи.

4. Структурное сходство (Structural Similarity, SS): SS является метрикой, которая оценивает сходство между двумя изображениями на основе их структурных характеристик. Она учитывает локальные текстурные свойства и может быть полезной для оценки сохранения текстур после обработки.

5. Отношение сигнал-шум (Signal-to-Noise Ratio, SNR): SNR измеряет отношение между сигналом (оригинальное изображение) и шумом (разница между оригиналом и обработанным изображением). Более высокое значение SNR указывает на лучшее качество изображения.

Какую метрику лучше использовать для оценки сохранения острых границ в изображениях?

Для оценки сохранения острых границ в изображениях можно использовать несколько метрик, но одной из наиболее распространенных является **Структурное сходство (Structural Similarity, SS)**.

SS является метрикой, которая оценивает сходство между двумя изображениями на основе их структурных характеристик. Она учитывает локальные текстурные свойства, включая градиенты и контрастность, и может быть полезной для оценки сохранения острых границ после обработки изображений.

SS возвращает значение от -1 до 1, где 1 означает идеальное сходство между изображениями, 0 – отсутствие сходства, а значения меньше 0 указывают на значительные различия. Высокое значение SS указывает на сохранение текстур и острых границ в обработанном изображении.

Важно отметить, что SS не является единственной метрикой для оценки сохранения острых границ. В зависимости от конкретной задачи и требований, можно также рассмотреть другие метрики, такие как Перцептивная острота (Perceptual Sharpness Metric, PSM) или метрики, основанные на оценке градиентов и контрастности.

При выборе метрики важно учитывать контекст и уровень детализации, в котором острые границы играют роль в вашей задаче. Рекомендуется провести сравнительный анализ нескольких метрик и выбрать ту, которая наилучшим образом соответствует вашим потребностям и требованиям оценки сохранения острых границ в изображениях.

2.3 Фильтрация шума

Медицинские МРТ-снимки могут содержать различные типы шума, такие как аддитивный гауссовский шум или шум, вызванный низким сигналом. Шум может искажать информацию на снимках и затруднять дальнейший анализ и интерпретацию. Для устранения шума и улучшения качества МРТ-изображений применяются различные методы фильтрации. Вот три распространенных метода фильтрации шума:

1. Медианный фильтр: Медианный фильтр является эффективным методом для удаления шума на основе сортировки пикселей в окне фильтра. Он заменяет каждый пиксель на медианное значение яркости пикселей в окне фильтра. Медианный фильтр хорошо справляется с удалением импульсного шума, такого как соль и перец, и сохраняет ребра и текстуры на изображении.

2. Фильтр Гаусса: Фильтр Гаусса использует гауссово распределение для размытия изображения и сглаживания шума. Он вычисляет новое значение пикселя как взвешенную сумму значений пикселей в окне фильтра, где веса определяются гауссовой функцией. Фильтр Гаусса обеспечивает гладкость изображения, но может оказывать менее выраженный эффект на сохранение ребер и текстур в сравнении с медианным фильтром.
